cad布局图形如何导入模型

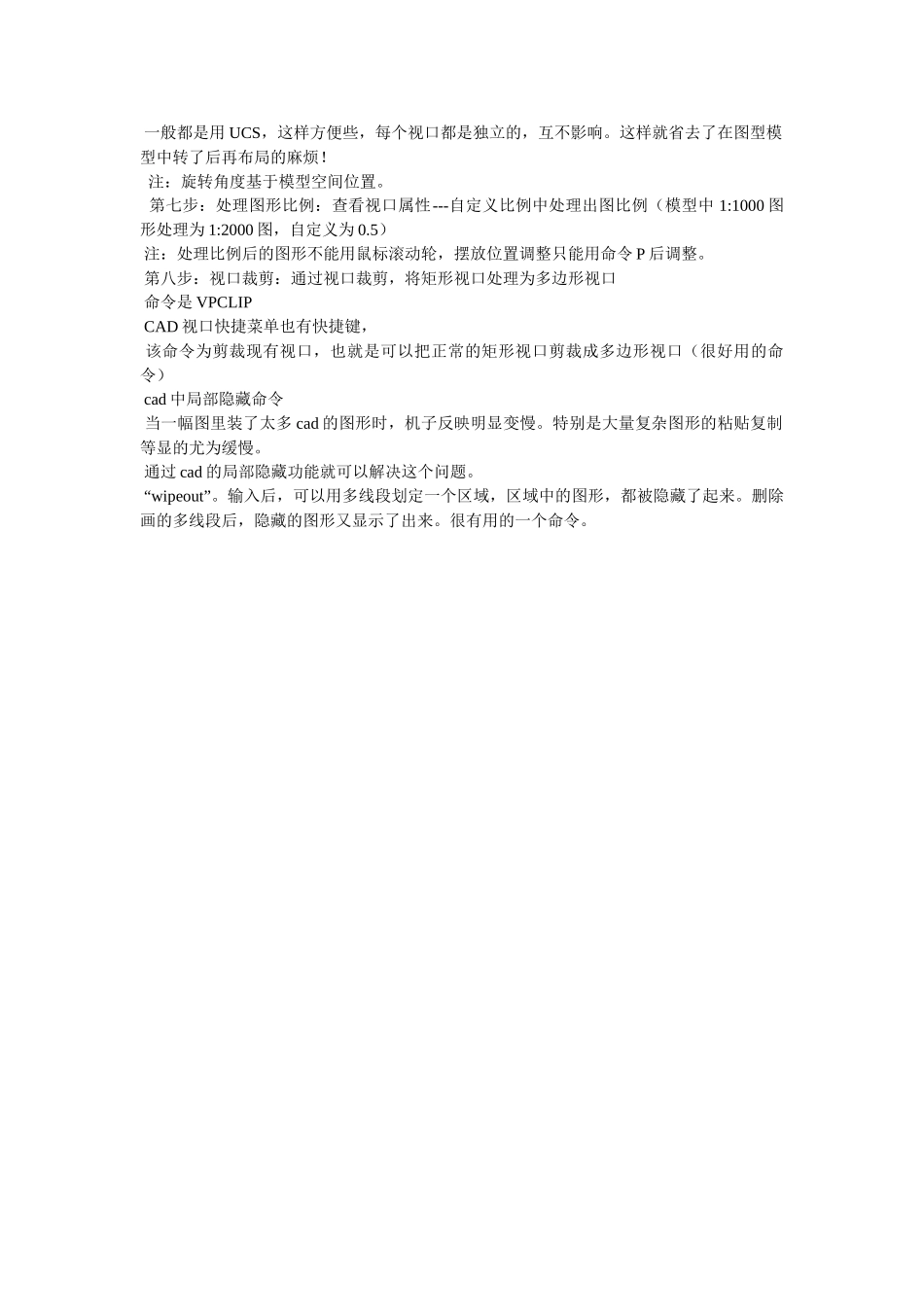

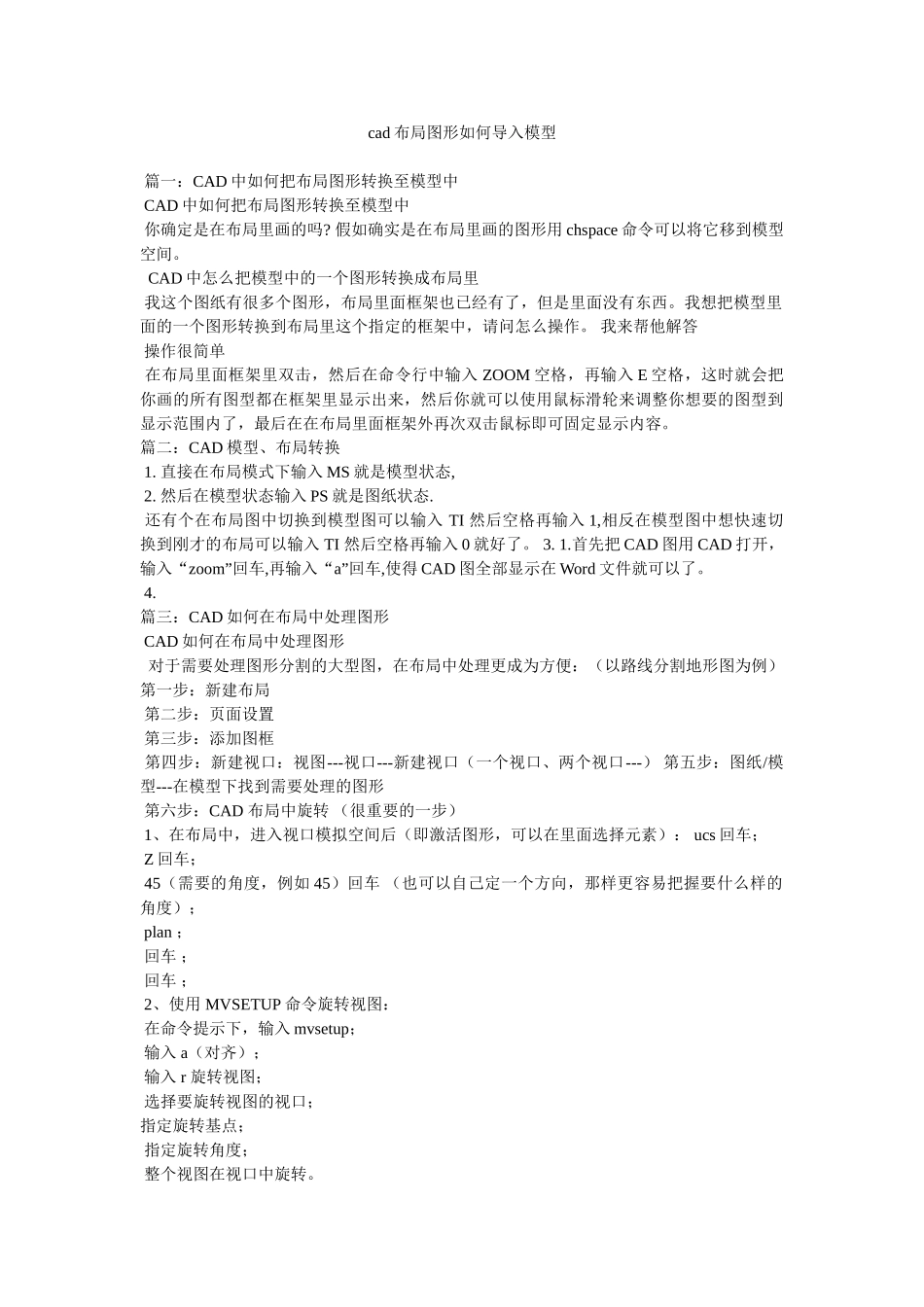

cad 布局图形如何导入模型 篇一：CAD 中如何把布局图形转换至模型中 CAD 中如何把布局图形转换至模型中 你确定是在布局里画的吗? 假如确实是在布局里画的图形用 chspace 命令可以将它移到模型空间。 CAD 中怎么把模型中的一个图形转换成布局里 我这个图纸有很多个图形，布局里面框架也已经有了，但是里面没有东西。我想把模型里面的一个图形转换到布局里这个指定的框架中，请问怎么操作。 我来帮他解答 操作很简单 在布局里面框架里双击，然后在命令行中输入 ZOOM 空格，再输入 E 空格，这时就会把你画的所有图型都在框架里显示出来，然后你就可以使用鼠标滑轮来调整你想要的图型到显示范围内了，最后在在布局里面框架外再次双击鼠标即可固定显示内容。篇二：CAD 模型、布局转换 1. 直接在布局模式下输入 MS 就是模型状态, 2. 然后在模型状态输入 PS 就是图纸状态. 还有个在布局图中切换到模型图可以输入 TI 然后空格再输入 1,相反在模型图中想快速切换到刚才的布局可以输入 TI 然后空格再输入 0 就好了。 3. 1.首先把 CAD 图用 CAD 打开，输入“zoom”回车,再输入“a”回车,使得 CAD 图全部显示在 Word 文件就可以了。 4.篇三：CAD 如何在布局中处理图形 CAD 如何在布局中处理图形 对于需要处理图形分割的大型图，在布局中处理更成为方便：（以路线分割地形图为例） 第一步：新建布局 第二步：页面设置 第三步：添加图框 第四步：新建视口：视图---视口---新建视口（一个视口、两个视口---） 第五步：图纸/模型---在模型下找到需要处理的图形 第六步：CAD 布局中旋转 （很重要的一步） 1、在布局中，进入视口模拟空间后（即激活图形，可以在里面选择元素）： ucs 回车； Z 回车； 45（需要的角度，例如 45）回车 （也可以自己定一个方向，那样更容易把握要什么样的角度）； plan ； 回车 ； 回车 ； 2、使用 MVSETUP 命令旋转视图： 在命令提示下，输入 mvsetup； 输入 a（对齐）； 输入 r 旋转视图； 选择要旋转视图的视口；指定旋转基点； 指定旋转角度； 整个视图在视口中旋转。 一般都是用 UCS，这样方便些，每个视口都是独立的，互不影响。这样就省去了在图型模型中转了后再布局的麻烦！ 注：旋转角度基于模型空间位置。 第七步：处理图形比例：查看视口属性---自定义比例中处理出图比例（模型中 1:1000 图形处理为 1:2000 图，自定义为 0....
