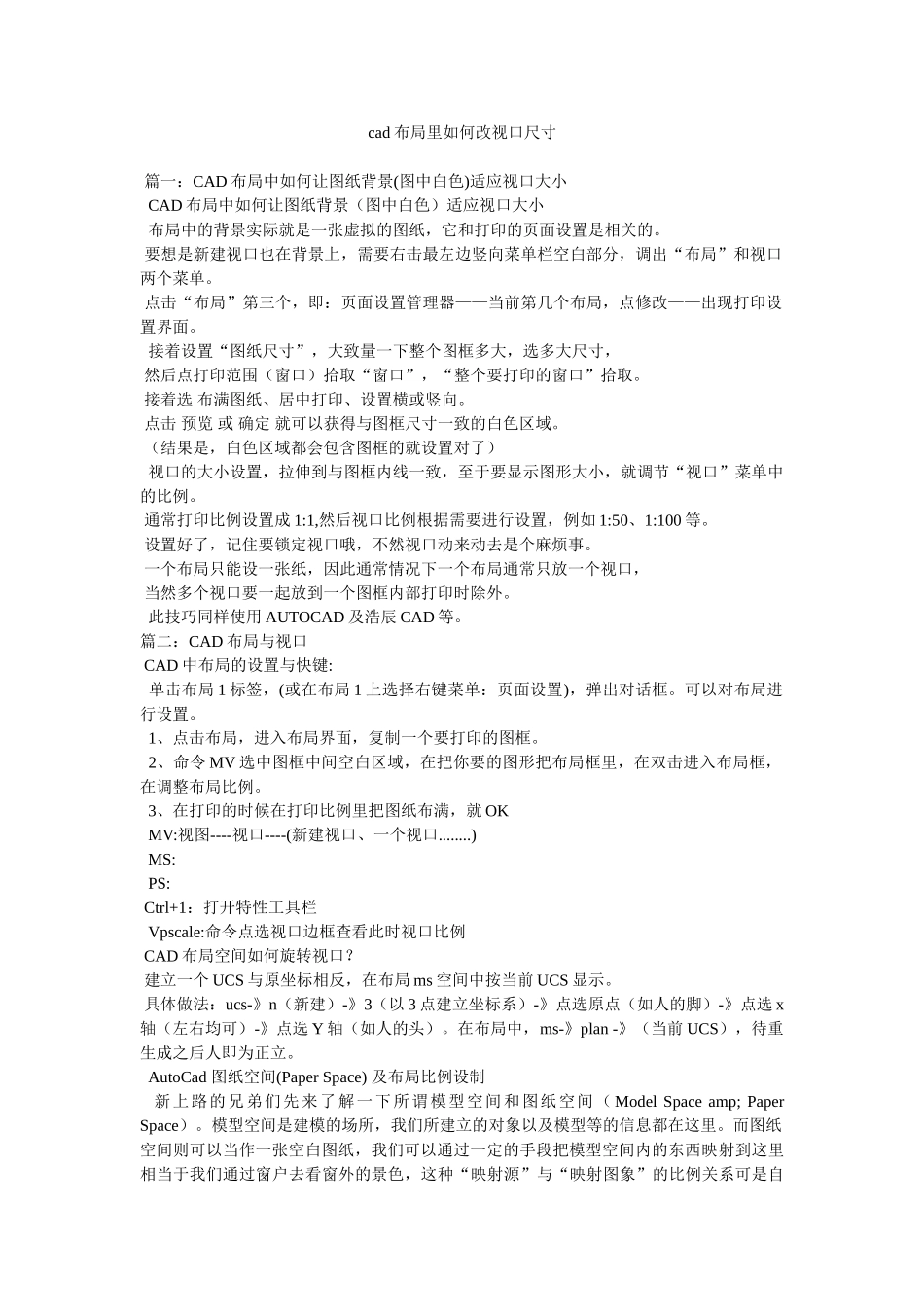

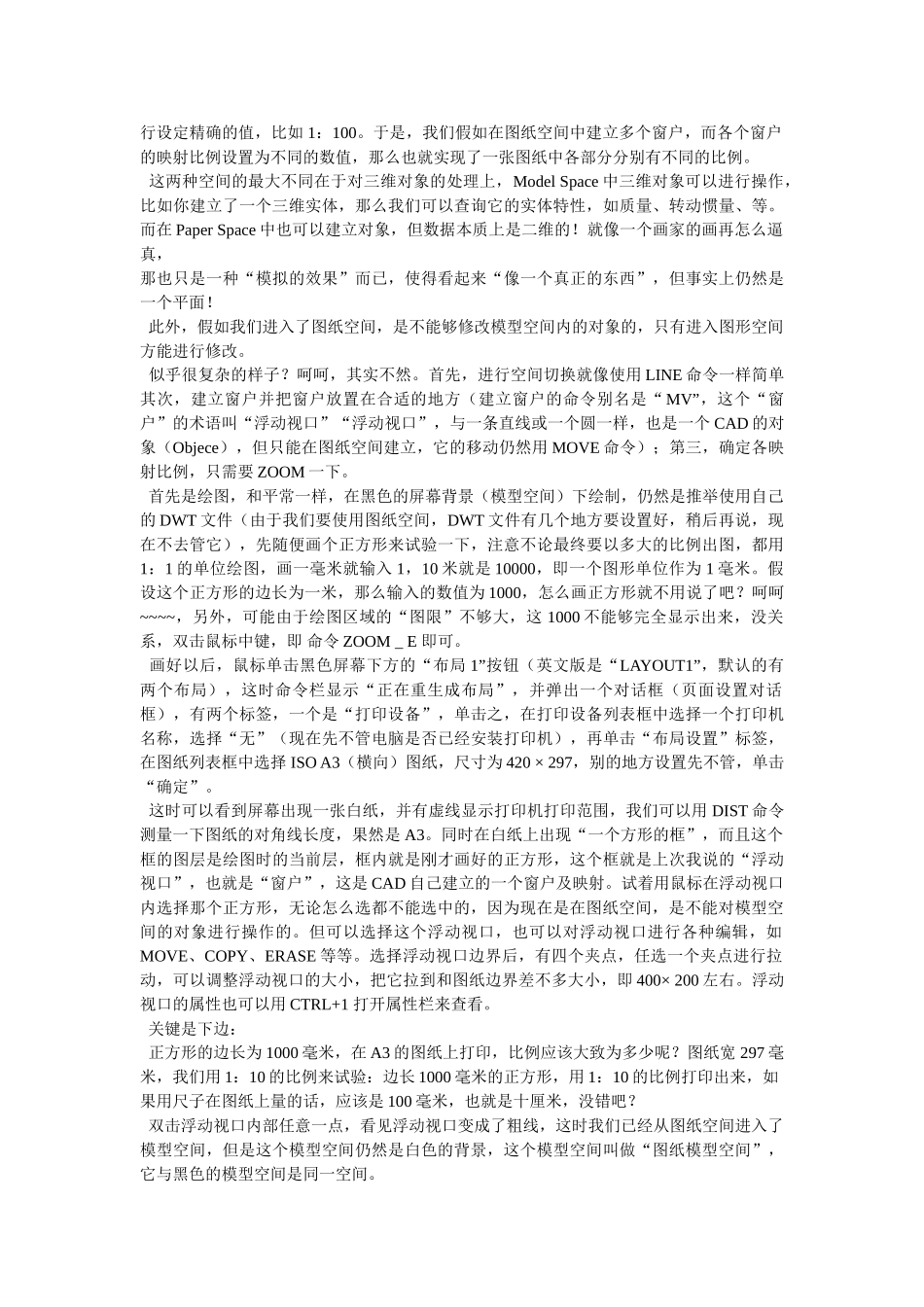

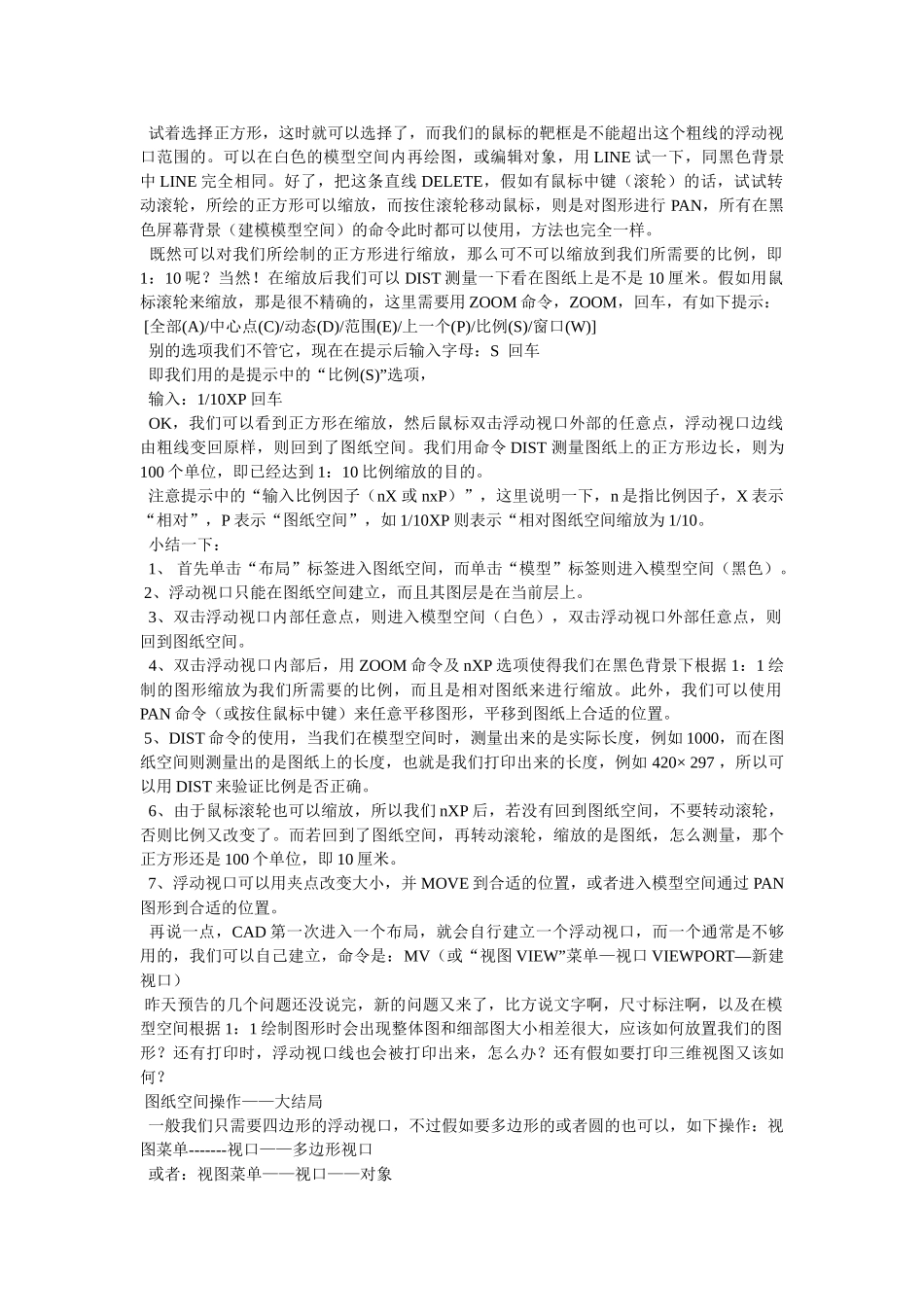

cad 布局里如何改视口尺寸 篇一：CAD 布局中如何让图纸背景(图中白色)适应视口大小 CAD 布局中如何让图纸背景（图中白色）适应视口大小 布局中的背景实际就是一张虚拟的图纸，它和打印的页面设置是相关的。 要想是新建视口也在背景上，需要右击最左边竖向菜单栏空白部分，调出“布局”和视口两个菜单。 点击“布局”第三个，即：页面设置管理器——当前第几个布局，点修改——出现打印设置界面。 接着设置“图纸尺寸”，大致量一下整个图框多大，选多大尺寸， 然后点打印范围（窗口）拾取“窗口”，“整个要打印的窗口”拾取。 接着选 布满图纸、居中打印、设置横或竖向。 点击 预览 或 确定 就可以获得与图框尺寸一致的白色区域。 （结果是，白色区域都会包含图框的就设置对了） 视口的大小设置，拉伸到与图框内线一致，至于要显示图形大小，就调节“视口”菜单中的比例。 通常打印比例设置成 1:1,然后视口比例根据需要进行设置，例如 1:50、1:100 等。 设置好了，记住要锁定视口哦，不然视口动来动去是个麻烦事。 一个布局只能设一张纸，因此通常情况下一个布局通常只放一个视口， 当然多个视口要一起放到一个图框内部打印时除外。 此技巧同样使用 AUTOCAD 及浩辰 CAD 等。篇二：CAD 布局与视口 CAD 中布局的设置与快键: 单击布局 1 标签，(或在布局 1 上选择右键菜单：页面设置)，弹出对话框。可以对布局进行设置。 1、点击布局，进入布局界面，复制一个要打印的图框。 2、命令 MV 选中图框中间空白区域，在把你要的图形把布局框里，在双击进入布局框，在调整布局比例。 3、在打印的时候在打印比例里把图纸布满，就 OK MV:视图----视口----(新建视口、一个视口........) MS: PS: Ctrl+1：打开特性工具栏 Vpscale:命令点选视口边框查看此时视口比例 CAD 布局空间如何旋转视口？ 建立一个 UCS 与原坐标相反，在布局 ms 空间中按当前 UCS 显示。 具体做法：ucs-》n（新建）-》3（以 3 点建立坐标系）-》点选原点（如人的脚）-》点选 x轴（左右均可）-》点选 Y 轴（如人的头）。在布局中，ms-》plan -》（当前 UCS），待重生成之后人即为正立。 AutoCad 图纸空间(Paper Space) 及布局比例设制 新上路的兄弟们先来了解一下所谓模型空间和图纸空间（ Model Space amp; Paper Space）。模型空间是建模的场所，我们所建立的对象以及模型等的信息都在这里。而图纸空间则可...
