CAD工程制图软件120个实用技巧

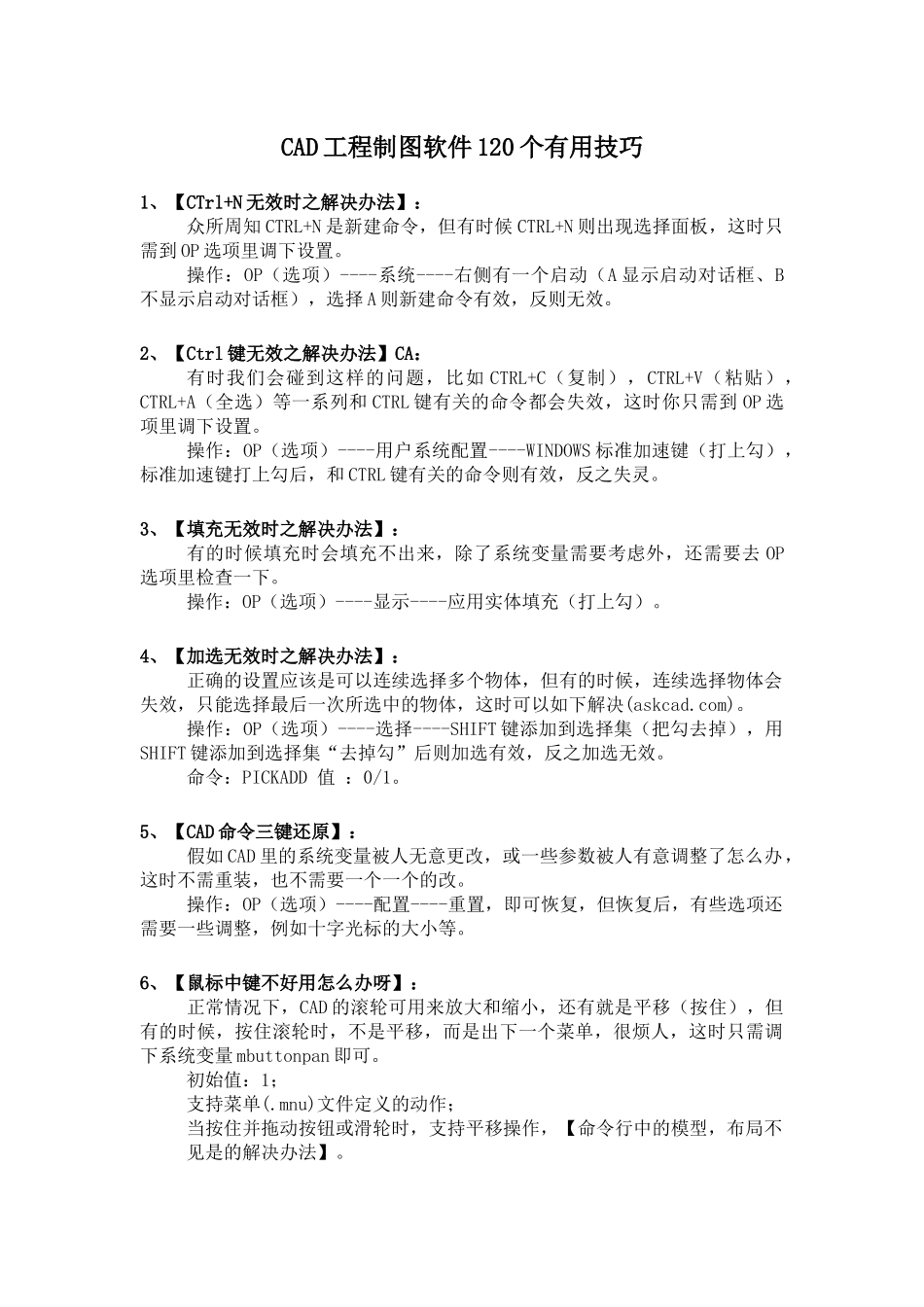

CAD工程制图软件120个实用技巧_第1页
1/31

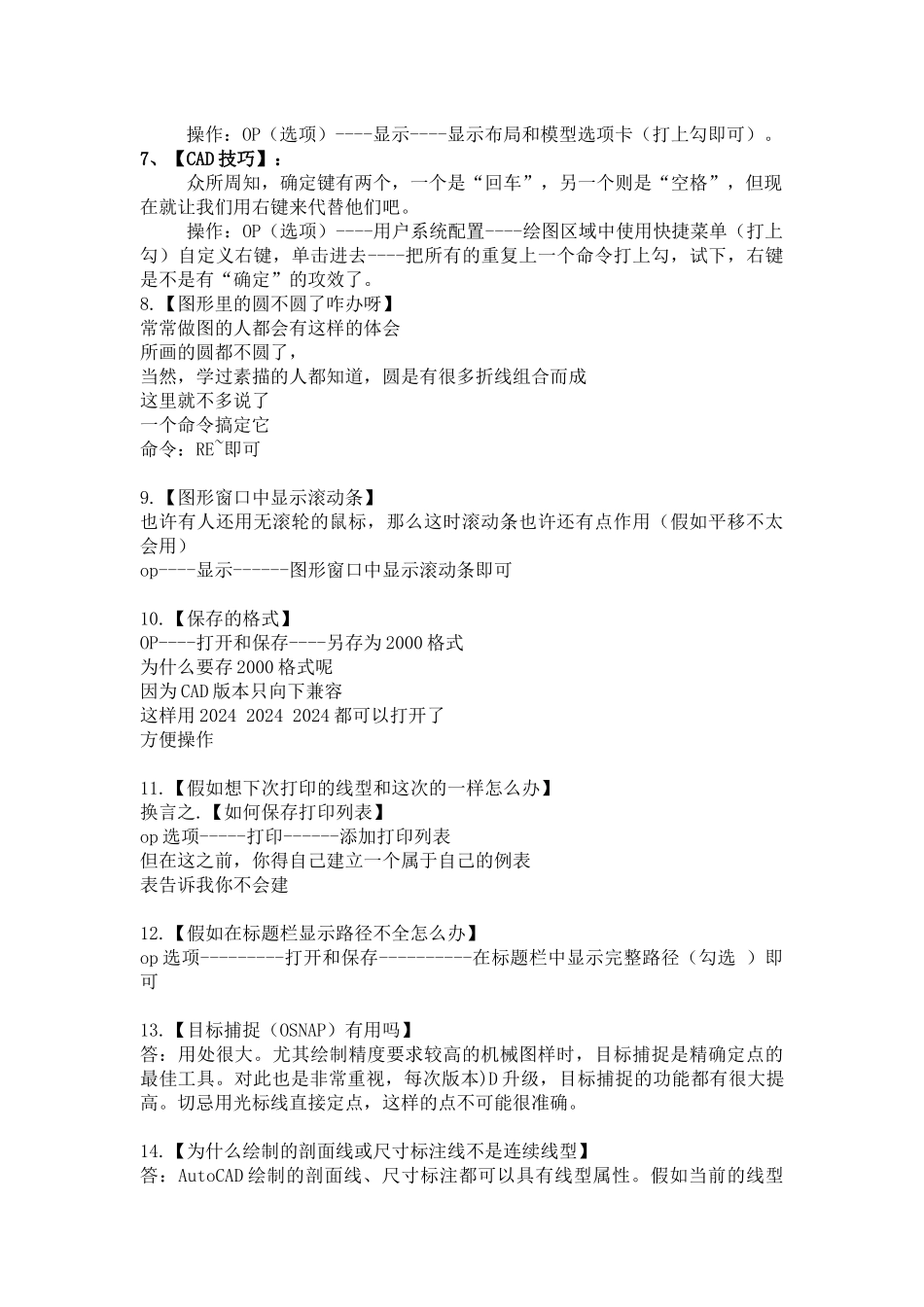

CAD工程制图软件120个实用技巧_第2页
2/31
CAD工程制图软件120个实用技巧_第3页
3/31
CAD 工程制图软件 120 个有用技巧1、【CTrl+N 无效时之解决办法】:众所周知 CTRL+N 是新建命令,但有时候 CTRL+N 则出现选择面板,这时只需到 OP 选项里调下设置。操作:OP(选项)----系统----右侧有一个启动(A 显示启动对话框、B不显示启动对话框),选择 A 则新建命令有效,反则无效。2、【Ctrl 键无效之解决办法】CA:有时我们会碰到这样的问题,比如 CTRL+C(复制),CTRL+V(粘贴),CTRL+A(全选)等一系列和 CTRL 键有关的命令都会失效,这时你只需到 OP 选项里调下设置。操作:OP(选项)----用户系统配置----WINDOWS 标准加速键(打上勾),标准加速键打上勾后,和 CTRL 键有关的命令则有效,反之失灵。3、【填充无效时之解决办法】:有的时候填充时会填充不出来,除了系统变量需要考虑外,还需要去 OP选项里检查一下。操作:OP(选项)----显示----应用实体填充(打上勾)。4、【加选无效时之解决办法】:正确的设置应该是可以连续选择多个物体,但有的时候,连续选择物体会失效,只能选择最后一次所选中的物体,这时可以如下解决(askcad.com)。操作:OP(选项)----选择----SHIFT 键添加到选择集(把勾去掉),用SHIFT 键添加到选择集“去掉勾”后则加选有效,反之加选无效。命令:PICKADD 值 :0/1。5、【CAD 命令三键还原】:假如 CAD 里的系统变量被人无意更改,或一些参数被人有意调整了怎么办,这时不需重装,也不需要一个一个的改。操作:OP(选项)----配置----重置,即可恢复,但恢复后,有些选项还需要一些调整,例如十字光标的大小等。6、【鼠标中键不好用怎么办呀】:正常情况下,CAD 的滚轮可用来放大和缩小,还有就是平移(按住),但有的时候,按住滚轮时,不是平移,而是出下一个菜单,很烦人,这时只需调下系统变量 mbuttonpan 即可。初始值:1;支持菜单(.mnu)文件定义的动作;当按住并拖动按钮或滑轮时,支持平移操作,【命令行中的模型,布局不见是的解决办法】。操作:OP(选项)----显示----显示布局和模型选项卡(打上勾即可)。7、【CAD 技巧】:众所周知,确定键有两个,一个是“回车”,另一个则是“空格”,但现在就让我们用右键来代替他们吧。操作:OP(选项)----用户系统配置----绘图区域中使用快捷菜单(打上勾)自定义右键,单击进去----把所有的重复上一个命令打上勾,试下,右键是不是有“确定”的攻效了。8.【图形里的圆不圆了咋办呀】常常做图的人都会有这样...
