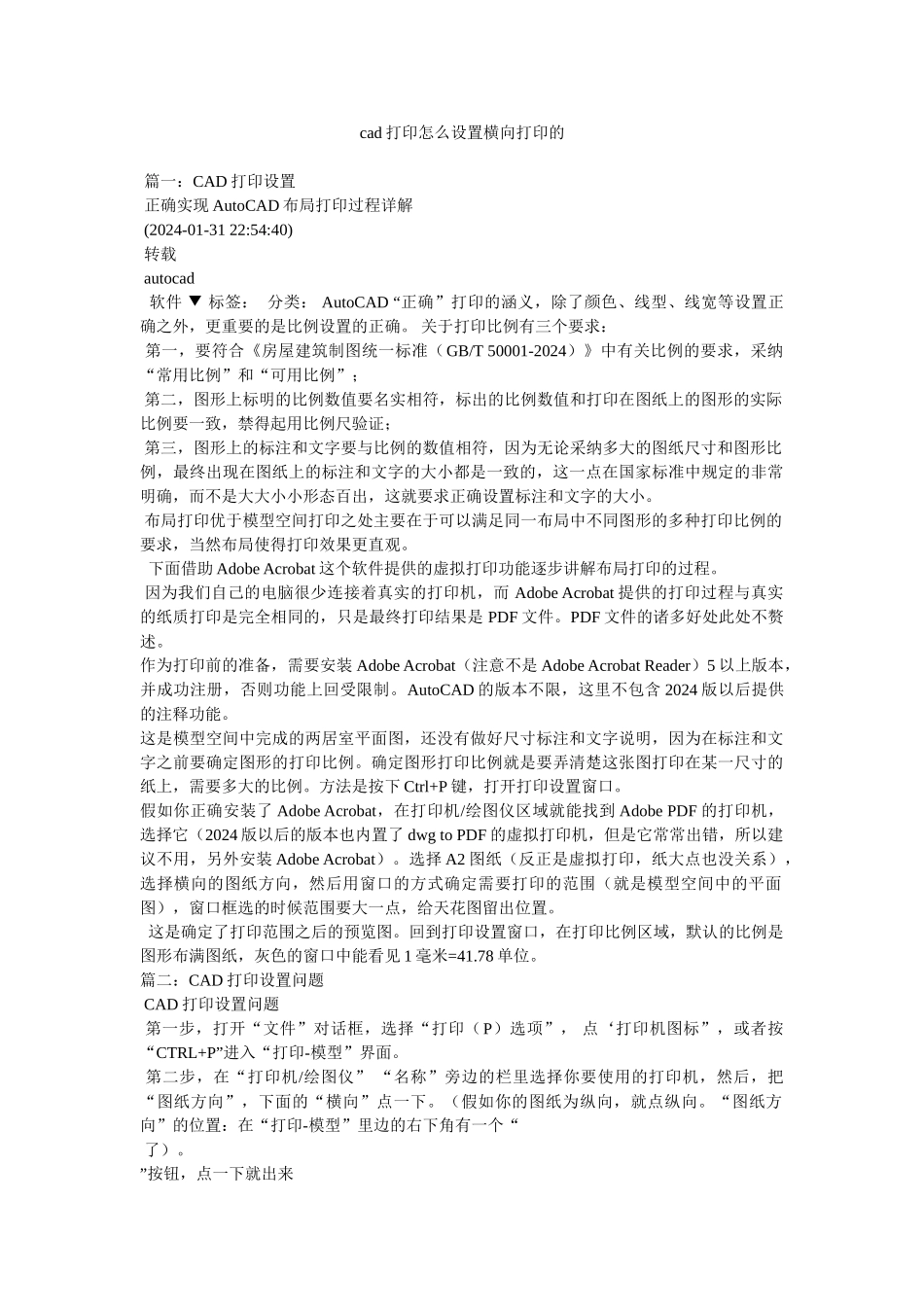

cad打印怎么设置横向打印的参考_第1页
1/3

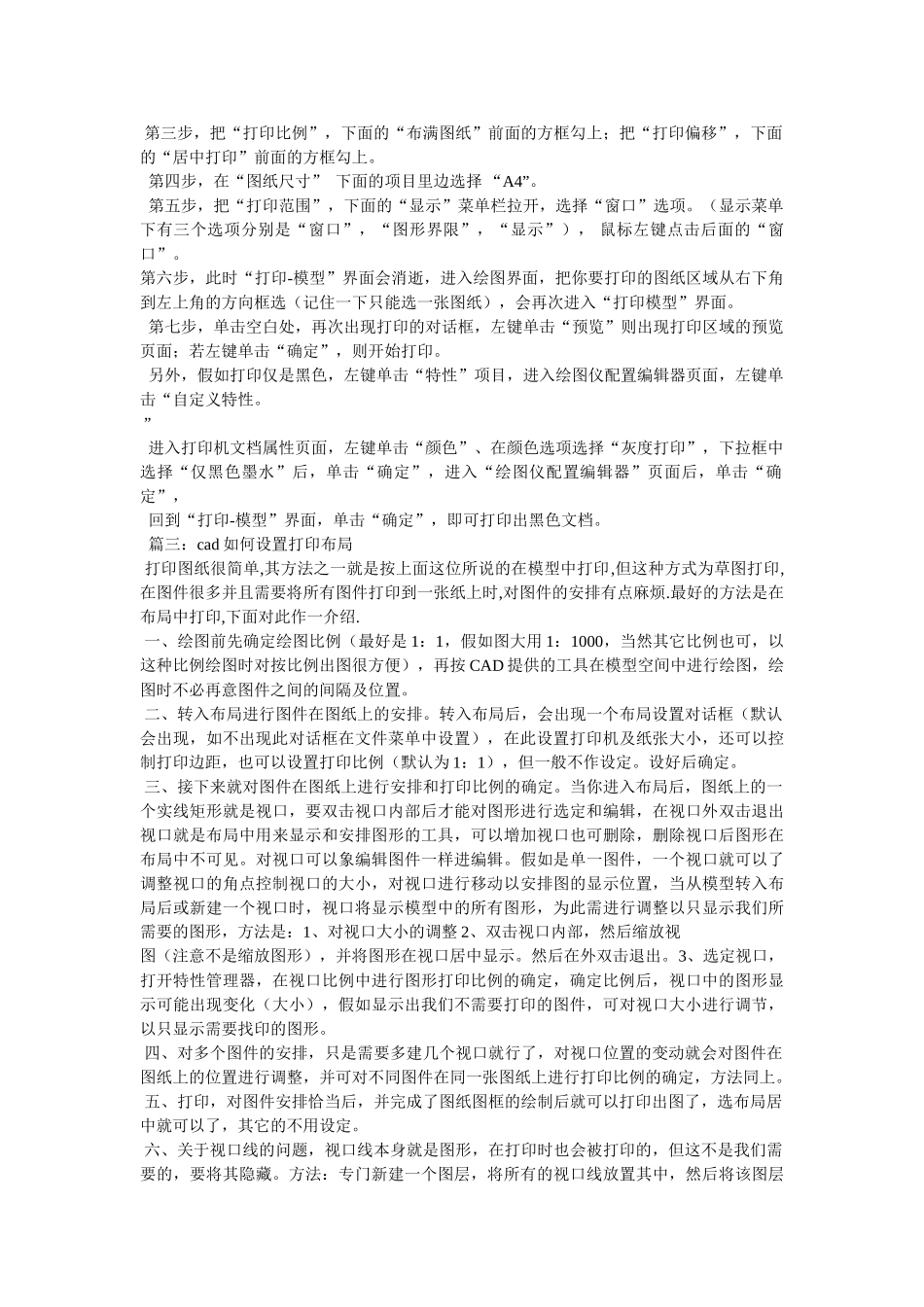

cad打印怎么设置横向打印的参考_第2页
2/3

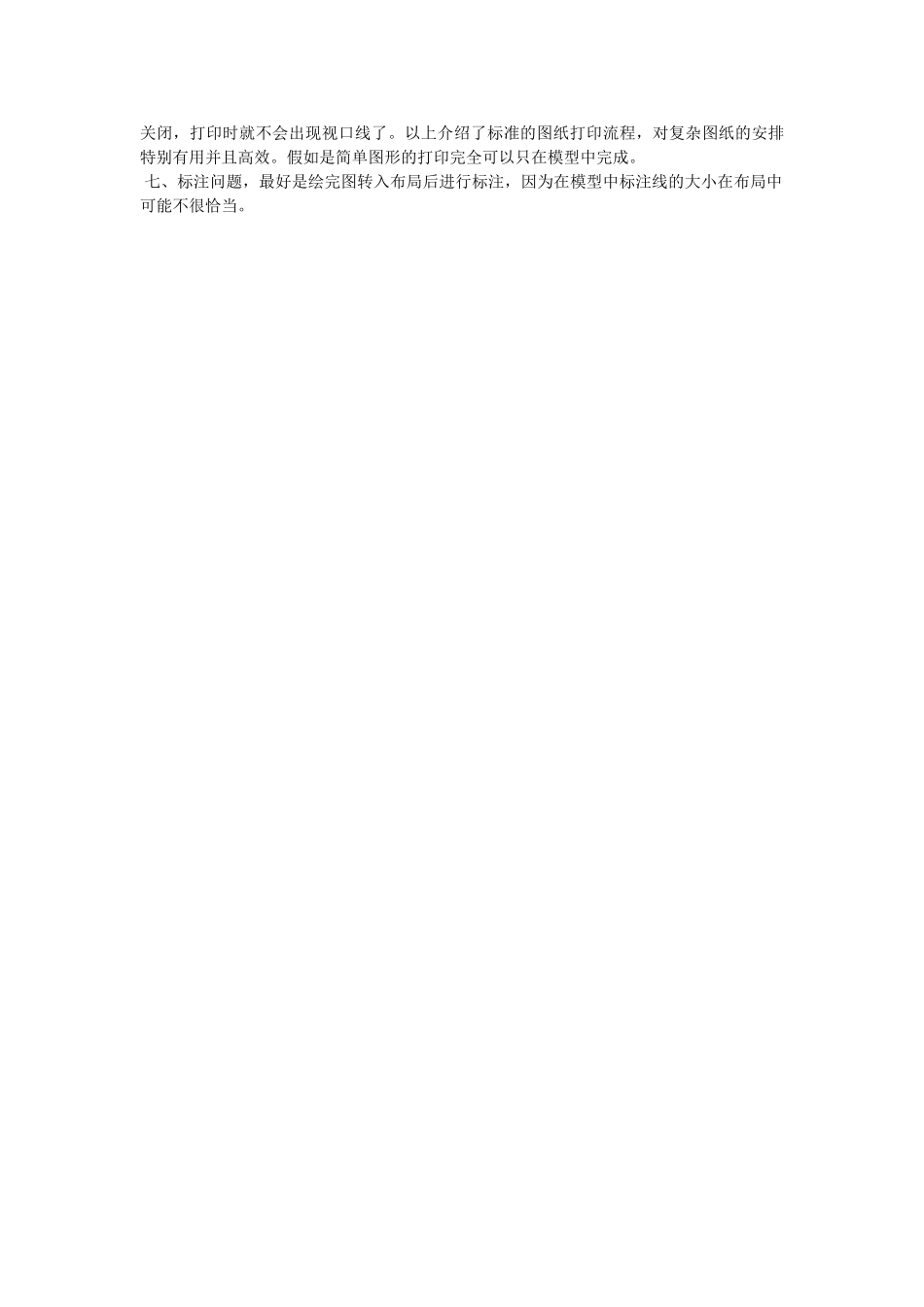

cad打印怎么设置横向打印的参考_第3页
3/3
cad 打印怎么设置横向打印的 篇一:CAD 打印设置 正确实现 AutoCAD 布局打印过程详解 (2024-01-31 22:54:40) 转载 autocad 软件 ▼ 标签: 分类: AutoCAD “正确”打印的涵义,除了颜色、线型、线宽等设置正确之外,更重要的是比例设置的正确。 关于打印比例有三个要求: 第一,要符合《房屋建筑制图统一标准(GB/T 50001-2024)》中有关比例的要求,采纳“常用比例”和“可用比例”; 第二,图形上标明的比例数值要名实相符,标出的比例数值和打印在图纸上的图形的实际比例要一致,禁得起用比例尺验证; 第三,图形上的标注和文字要与比例的数值相符,因为无论采纳多大的图纸尺寸和图形比例,最终出现在图纸上的标注和文字的大小都是一致的,这一点在国家标准中规定的非常明确,而不是大大小小形态百出,这就要求正确设置标注和文字的大小。 布局打印优于模型空间打印之处主要在于可以满足同一布局中不同图形的多种打印比例的要求,当然布局使得打印效果更直观。 下面借助 Adobe Acrobat 这个软件提供的虚拟打印功能逐步讲解布局打印的过程。 因为我们自己的电脑很少连接着真实的打印机,而 Adobe Acrobat 提供的打印过程与真实的纸质打印是完全相同的,只是最终打印结果是 PDF 文件。PDF 文件的诸多好处此处不赘述。作为打印前的准备,需要安装 Adobe Acrobat(注意不是 Adobe Acrobat Reader)5 以上版本,并成功注册,否则功能上回受限制。AutoCAD 的版本不限,这里不包含 2024 版以后提供的注释功能。这是模型空间中完成的两居室平面图,还没有做好尺寸标注和文字说明,因为在标注和文字之前要确定图形的打印比例。确定图形打印比例就是要弄清楚这张图打印在某一尺寸的纸上,需要多大的比例。方法是按下 Ctrl+P 键,打开打印设置窗口。假如你正确安装了 Adobe Acrobat,在打印机/绘图仪区域就能找到 Adobe PDF 的打印机,选择它(2024 版以后的版本也内置了 dwg to PDF 的虚拟打印机,但是它常常出错,所以建议不用,另外安装 Adobe Acrobat)。选择 A2 图纸(反正是虚拟打印,纸大点也没关系),选择横向的图纸方向,然后用窗口的方式确定需要打印的范围(就是模型空间中的平面图),窗口框选的时候范围要大一点,给天花图留出位置。 这是确定了打印范围之后的预览图。回到打印设置窗口,在打印比例区域,默认的比例是图形布满图纸,灰色的窗口中能看见 1 毫米=41.78 单位。...
