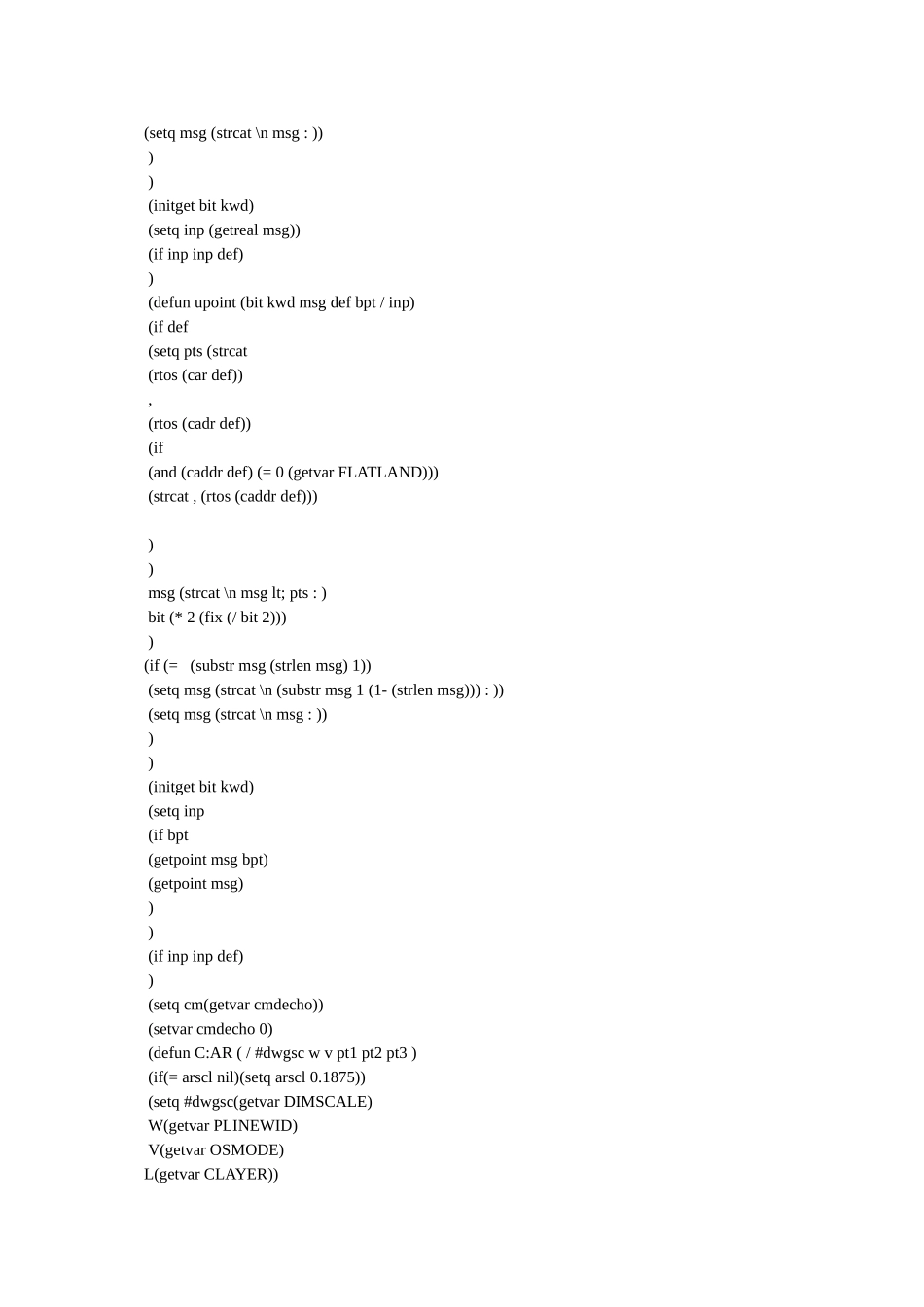

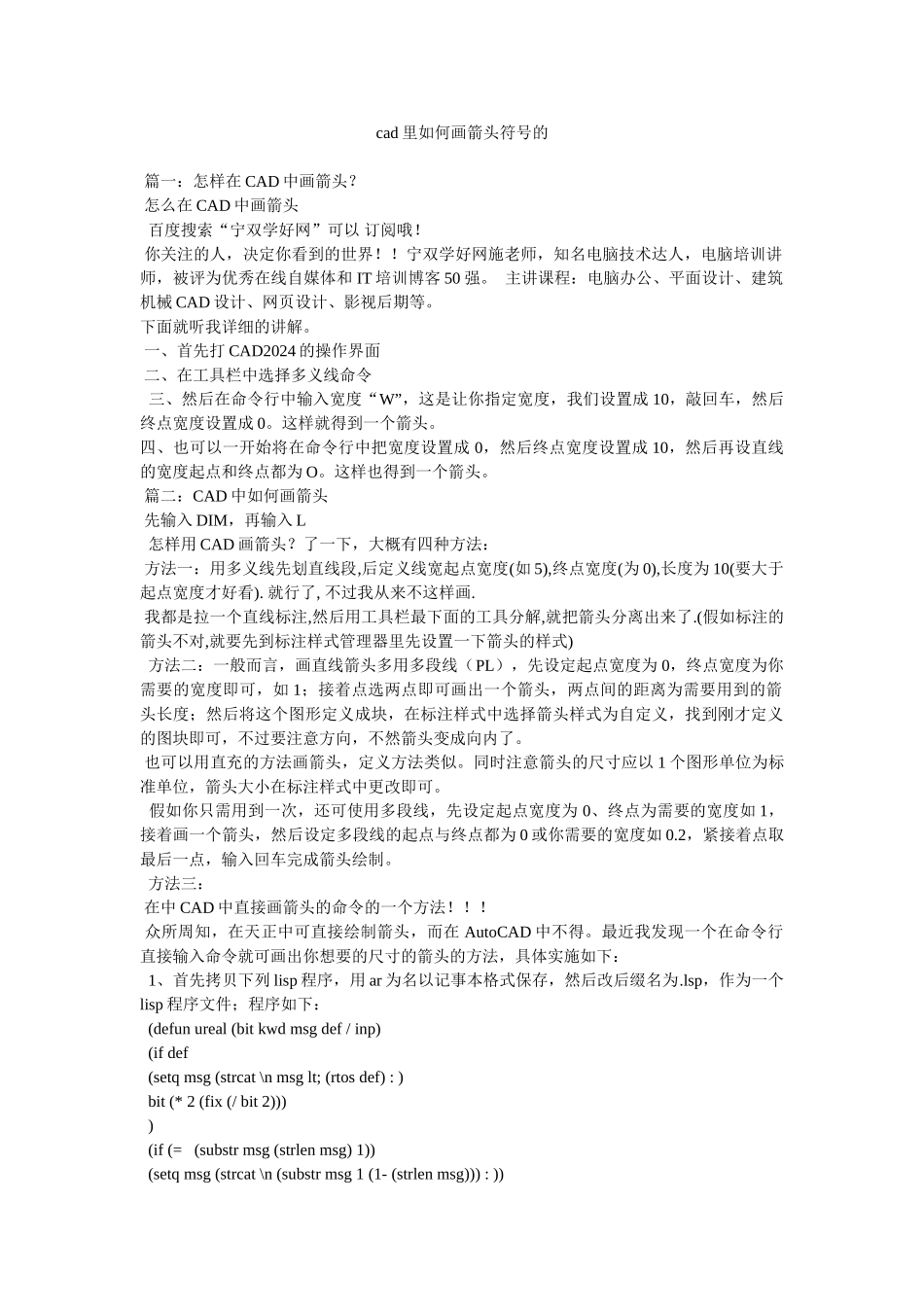

cad 里如何画箭头符号的 篇一：怎样在 CAD 中画箭头？ 怎么在 CAD 中画箭头 百度搜索“宁双学好网”可以 订阅哦！ 你关注的人，决定你看到的世界！！宁双学好网施老师，知名电脑技术达人，电脑培训讲师，被评为优秀在线自媒体和 IT 培训博客 50 强。 主讲课程：电脑办公、平面设计、建筑机械 CAD 设计、网页设计、影视后期等。下面就听我详细的讲解。 一、首先打 CAD2024 的操作界面 二、在工具栏中选择多义线命令 三、然后在命令行中输入宽度“W”，这是让你指定宽度，我们设置成 10，敲回车，然后终点宽度设置成 0。这样就得到一个箭头。四、也可以一开始将在命令行中把宽度设置成 0，然后终点宽度设置成 10，然后再设直线的宽度起点和终点都为 O。这样也得到一个箭头。 篇二：CAD 中如何画箭头 先输入 DIM，再输入 L 怎样用 CAD 画箭头？了一下，大概有四种方法： 方法一：用多义线先划直线段,后定义线宽起点宽度(如 5),终点宽度(为 0),长度为 10(要大于起点宽度才好看). 就行了, 不过我从来不这样画. 我都是拉一个直线标注,然后用工具栏最下面的工具分解,就把箭头分离出来了.(假如标注的箭头不对,就要先到标注样式管理器里先设置一下箭头的样式) 方法二：一般而言，画直线箭头多用多段线（PL），先设定起点宽度为 0，终点宽度为你需要的宽度即可，如 1；接着点选两点即可画出一个箭头，两点间的距离为需要用到的箭头长度；然后将这个图形定义成块，在标注样式中选择箭头样式为自定义，找到刚才定义的图块即可，不过要注意方向，不然箭头变成向内了。 也可以用直充的方法画箭头，定义方法类似。同时注意箭头的尺寸应以 1 个图形单位为标准单位，箭头大小在标注样式中更改即可。 假如你只需用到一次，还可使用多段线，先设定起点宽度为 0、终点为需要的宽度如 1，接着画一个箭头，然后设定多段线的起点与终点都为 0 或你需要的宽度如 0.2，紧接着点取最后一点，输入回车完成箭头绘制。 方法三： 在中 CAD 中直接画箭头的命令的一个方法！！！ 众所周知，在天正中可直接绘制箭头，而在 AutoCAD 中不得。最近我发现一个在命令行直接输入命令就可画出你想要的尺寸的箭头的方法，具体实施如下： 1、首先拷贝下列 lisp 程序，用 ar 为名以记事本格式保存，然后改后缀名为.lsp，作为一个lisp 程序文件；程序如下： (defun ureal (bit kwd msg def / inp) (if def (setq...
