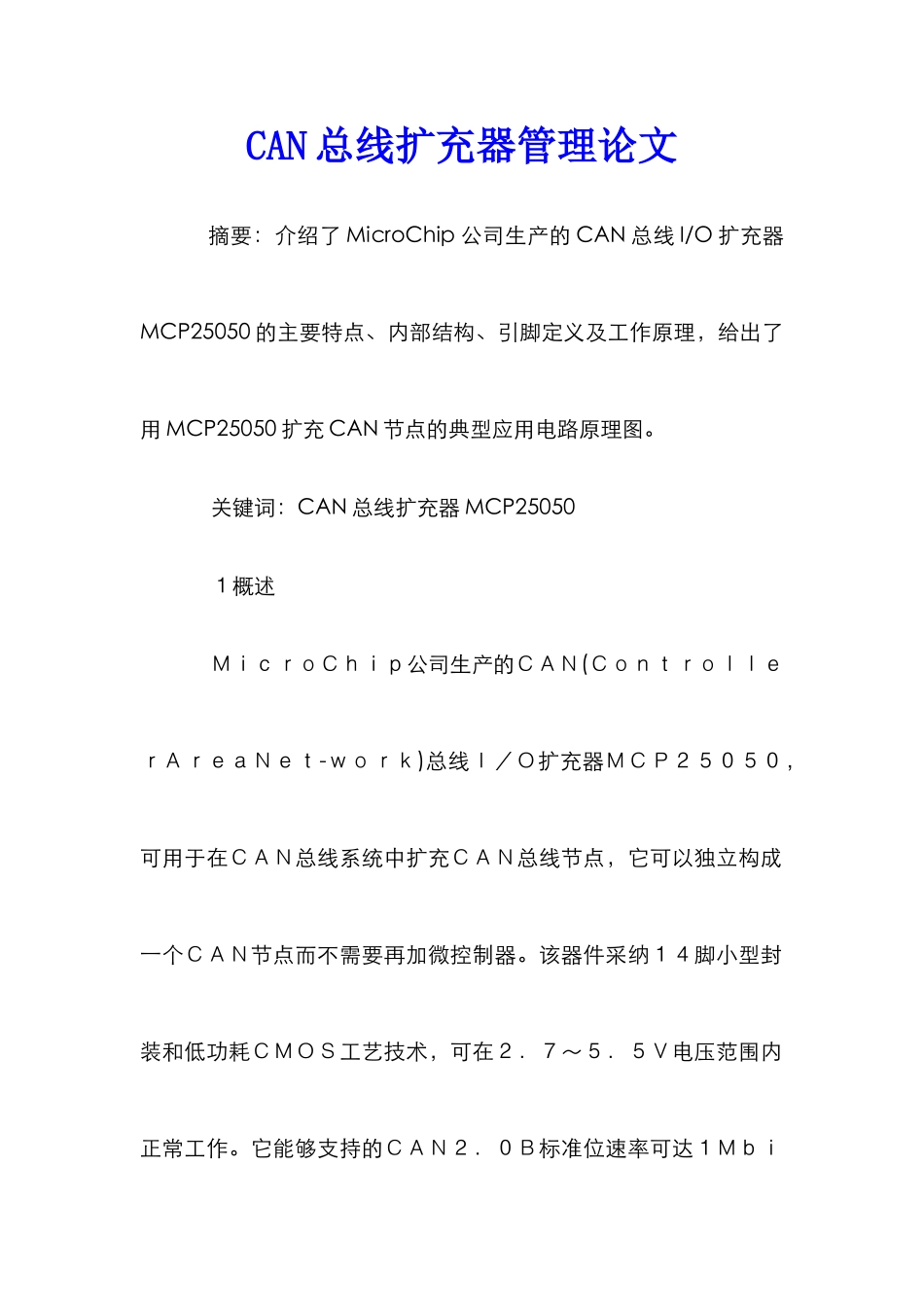

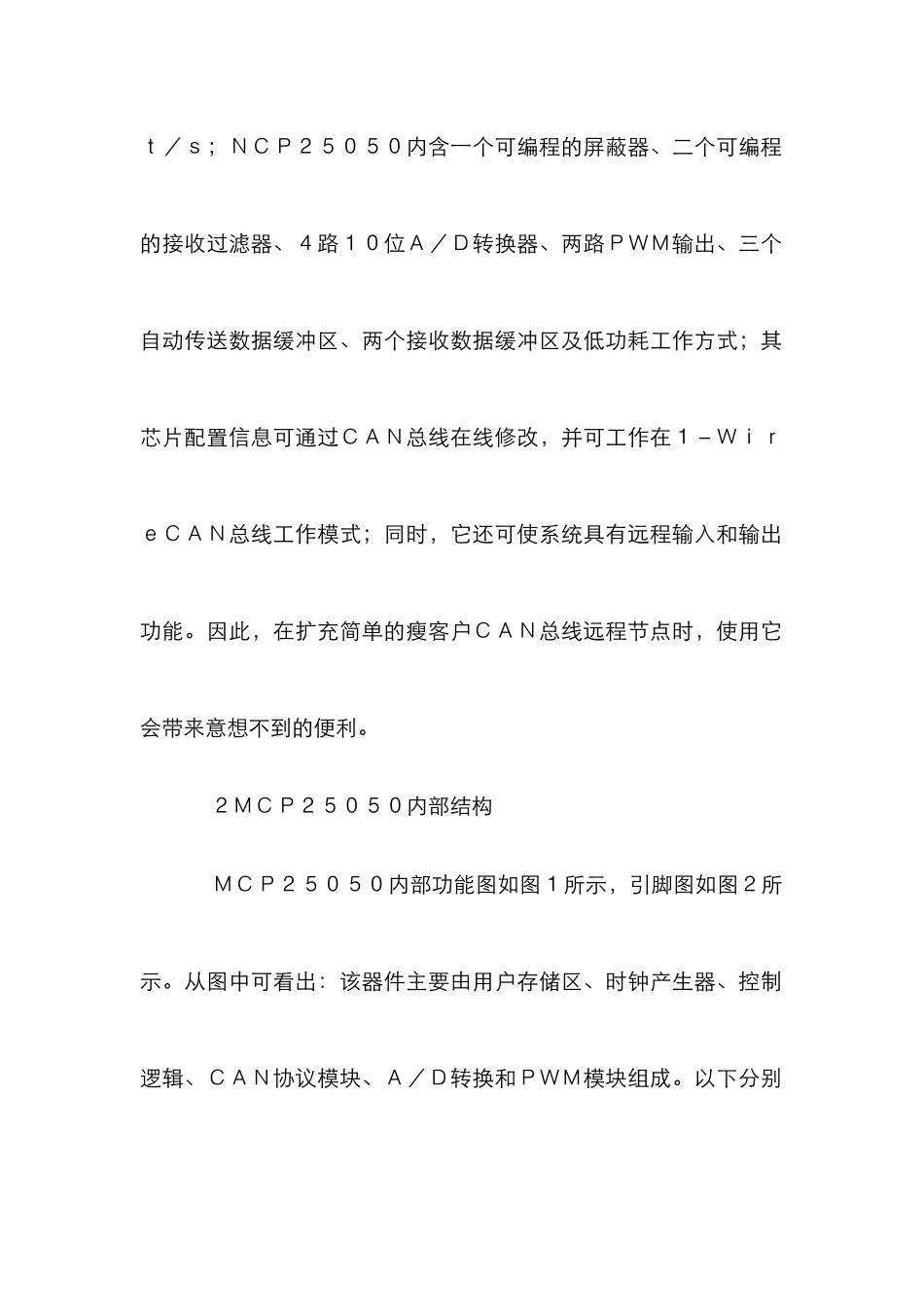

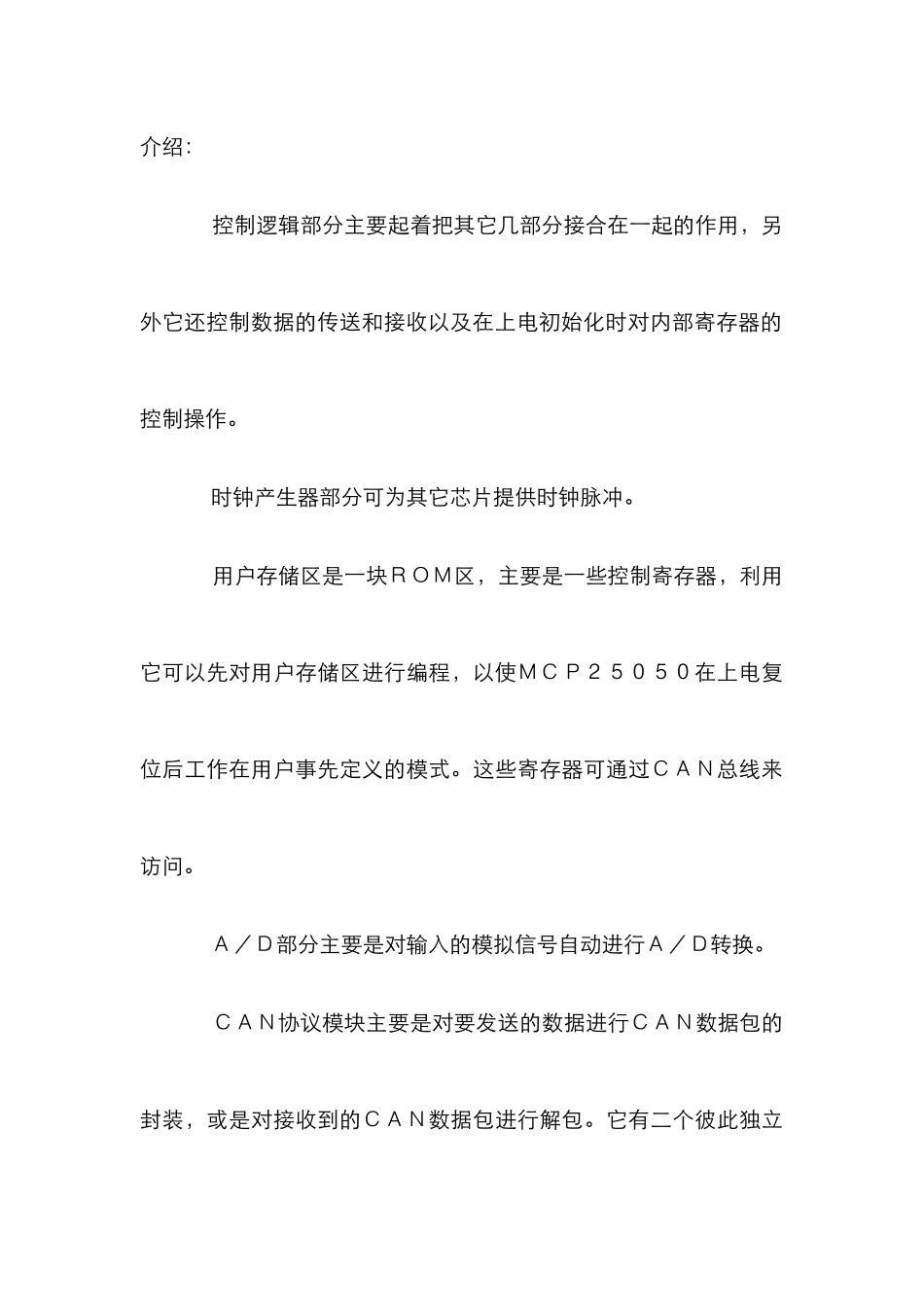

CAN 总线扩充器管理论文 摘要：介绍了 MicroChip 公司生产的 CAN 总线 I/O 扩充器MCP25050 的主要特点、内部结构、引脚定义及工作原理，给出了用 MCP25050 扩充 CAN 节点的典型应用电路原理图。 关键词：CAN 总线扩充器 MCP25050 １概述 ＭｉｃｒｏＣｈｉｐ公司生产的ＣＡＮ(ＣｏｎｔｒｏｌｌｅｒＡｒｅａＮｅｔ-ｗｏｒｋ)总线Ｉ／Ｏ扩充器ＭＣＰ２５０５０，可用于在ＣＡＮ总线系统中扩充ＣＡＮ总线节点，它可以独立构成一个ＣＡＮ节点而不需要再加微控制器。该器件采纳１４脚小型封装和低功耗ＣＭＯＳ工艺技术，可在２．７～５．５Ｖ电压范围内正常工作。它能够支持的ＣＡＮ２．０Ｂ标准位速率可达１Ｍｂｉｔ／ｓ；ＮＣＰ２５０５０内含一个可编程的屏蔽器、二个可编程的接收过滤器、４路１０位Ａ／Ｄ转换器、两路ＰＷＭ输出、三个自动传送数据缓冲区、两个接收数据缓冲区及低功耗工作方式；其芯片配置信息可通过ＣＡＮ总线在线修改，并可工作在１－ＷｉｒｅＣＡＮ总线工作模式；同时，它还可使系统具有远程输入和输出功能。因此，在扩充简单的瘦客户ＣＡＮ总线远程节点时，使用它会带来意想不到的便利。 ２ＭＣＰ２５０５０内部结构 ＭＣＰ２５０５０内部功能图如图１所示，引脚图如图２所示。从图中可看出：该器件主要由用户存储区、时钟产生器、控制逻辑、ＣＡＮ协议模块、Ａ／Ｄ转换和ＰＷＭ模块组成。以下分别介绍： 控制逻辑部分主要起着把其它几部分接合在一起的作用，另外它还控制数据的传送和接收以及在上电初始化时对内部寄存器的控制操作。 时钟产生器部分可为其它芯片提供时钟脉冲。 用户存储区是一块ＲＯＭ区，主要是一些控制寄存器，利用它可以先对用户存储区进行编程，以使ＭＣＰ２５０５０在上电复位后工作在用户事先定义的模式。这些寄存器可通过ＣＡＮ总线来访问。 Ａ／Ｄ部分主要是对输入的模拟信号自动进行Ａ／Ｄ转换。 ＣＡＮ协议模块主要是对要发送的数据进行ＣＡＮ数据包的封装，或是对接收到的ＣＡＮ数据包进行解包。它有二个彼此独立的接收缓冲区，且每个接收缓冲区都有自己的接收过滤器。同时，错误管理逻辑也位于此模块内。因此，ＣＡＮ协议模块是ＭＣＰ２５０５０的核心模块。 利用ＧＰＩＯ模块可对八个输入输出引脚进行管理，并可通过设置寄存器来使每个引脚工作在不同的方式。ＭＣＰ２５０５０各引脚功能说明如表１所列。 表 1MCP2505 的引脚功能说明 引脚名称脚号功能复用功能 GP...
