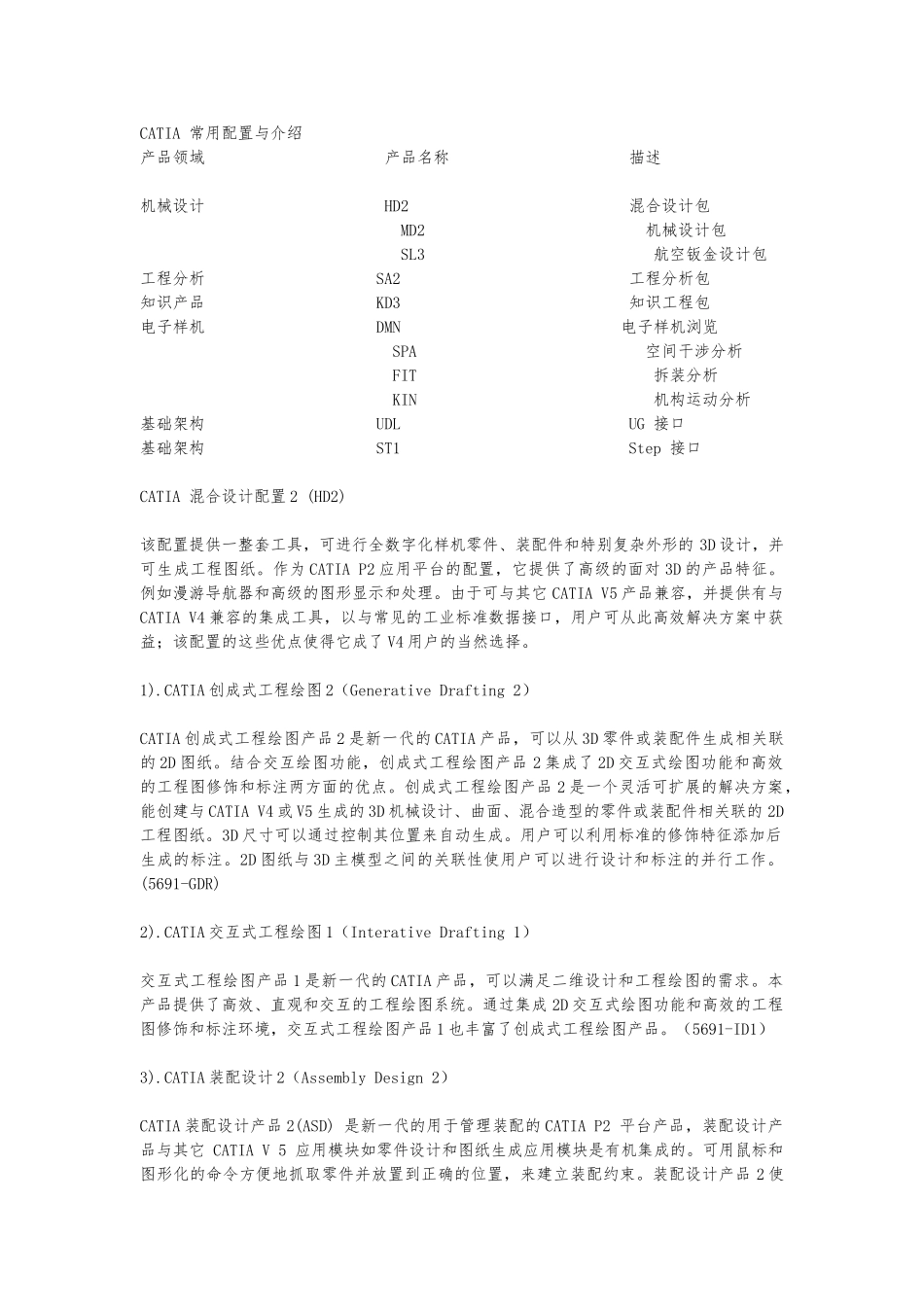

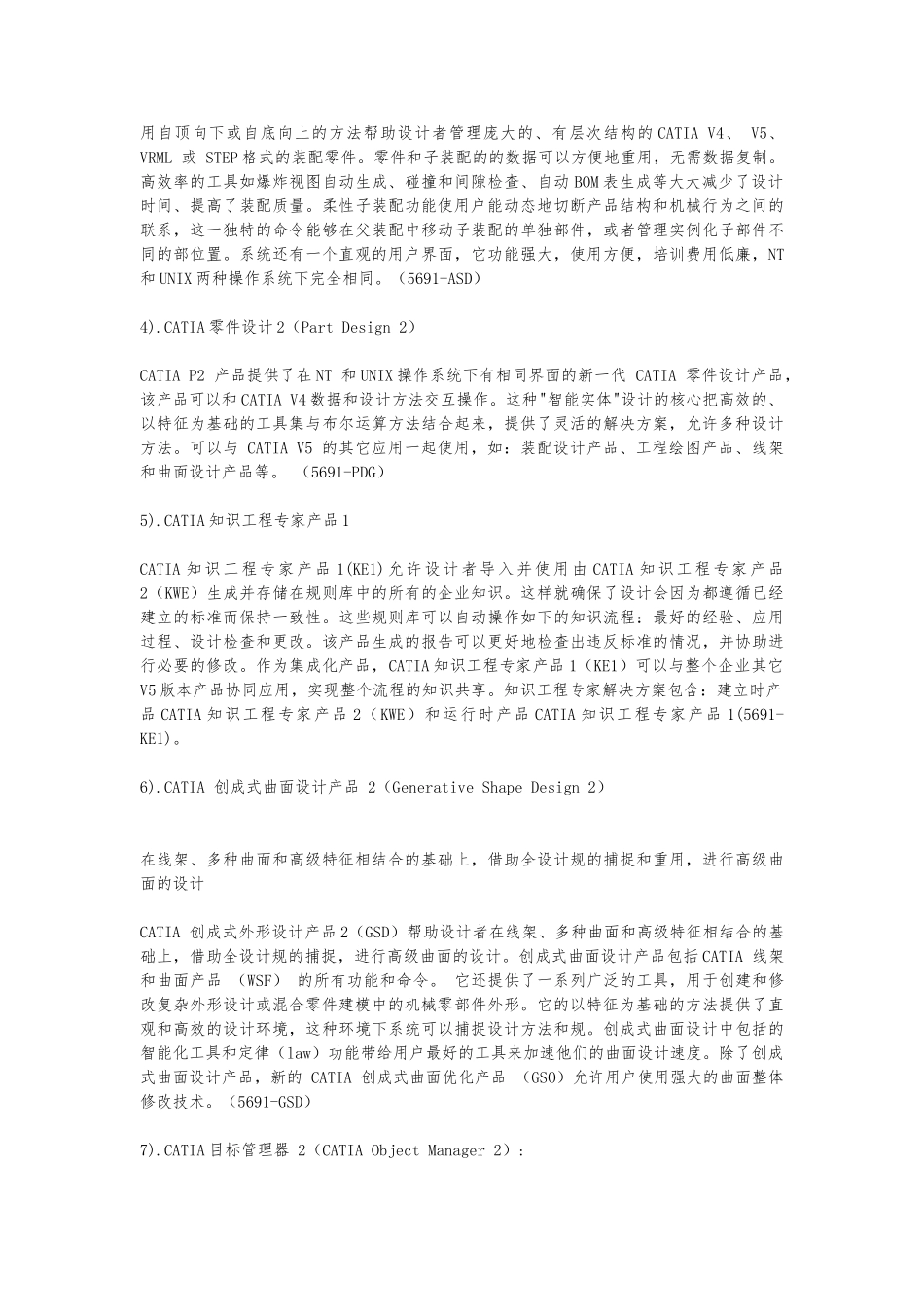

CATIA 常用配置与介绍产品领域 产品名称 描述机械设计 HD2 混合设计包 MD2 机械设计包 SL3 航空钣金设计包工程分析 SA2 工程分析包知识产品 KD3 知识工程包电子样机 DMN 电子样机浏览 SPA 空间干涉分析 FIT 拆装分析 KIN 机构运动分析基础架构 UDL UG 接口基础架构 ST1 Step 接口CATIA 混合设计配置 2 (HD2) 该配置提供一整套工具，可进行全数字化样机零件、装配件和特别复杂外形的 3D 设计，并可生成工程图纸。作为 CATIA P2 应用平台的配置，它提供了高级的面对 3D 的产品特征。例如漫游导航器和高级的图形显示和处理。由于可与其它 CATIA V5 产品兼容，并提供有与CATIA V4 兼容的集成工具，以与常见的工业标准数据接口，用户可从此高效解决方案中获益；该配置的这些优点使得它成了 V4 用户的当然选择。 1).CATIA 创成式工程绘图 2（Generative Drafting 2） CATIA 创成式工程绘图产品 2 是新一代的 CATIA 产品，可以从 3D 零件或装配件生成相关联的 2D 图纸。结合交互绘图功能，创成式工程绘图产品 2 集成了 2D 交互式绘图功能和高效的工程图修饰和标注两方面的优点。创成式工程绘图产品 2 是一个灵活可扩展的解决方案，能创建与 CATIA V4 或 V5 生成的 3D 机械设计、曲面、混合造型的零件或装配件相关联的 2D工程图纸。3D 尺寸可以通过控制其位置来自动生成。用户可以利用标准的修饰特征添加后生成的标注。2D 图纸与 3D 主模型之间的关联性使用户可以进行设计和标注的并行工作。(5691-GDR) 2).CATIA 交互式工程绘图 1（Interative Drafting 1） 交互式工程绘图产品 1 是新一代的 CATIA 产品，可以满足二维设计和工程绘图的需求。本产品提供了高效、直观和交互的工程绘图系统。通过集成 2D 交互式绘图功能和高效的工程图修饰和标注环境，交互式工程绘图产品 1 也丰富了创成式工程绘图产品。（5691-ID1） 3).CATIA 装配设计 2（Assembly Design 2） CATIA 装配设计产品 2(ASD) 是新一代的用于管理装配的 CATIA P2 平台产品，装配设计产品与其它 CATIA V 5 应用模块如零件设计和图纸生成应用模块是有机集成的。可用鼠标和图形化的命令方便地抓取零件并放置到正确的位置，来建立装配约束。装配设计产品 2 使用自顶向下或自底向上的方法帮助设计者管理庞大的、有层次结构的 CATIA V4、 V5、 VRML 或 STEP 格式的装配零件。...
