CATIA-CAE模块命令详细讲解

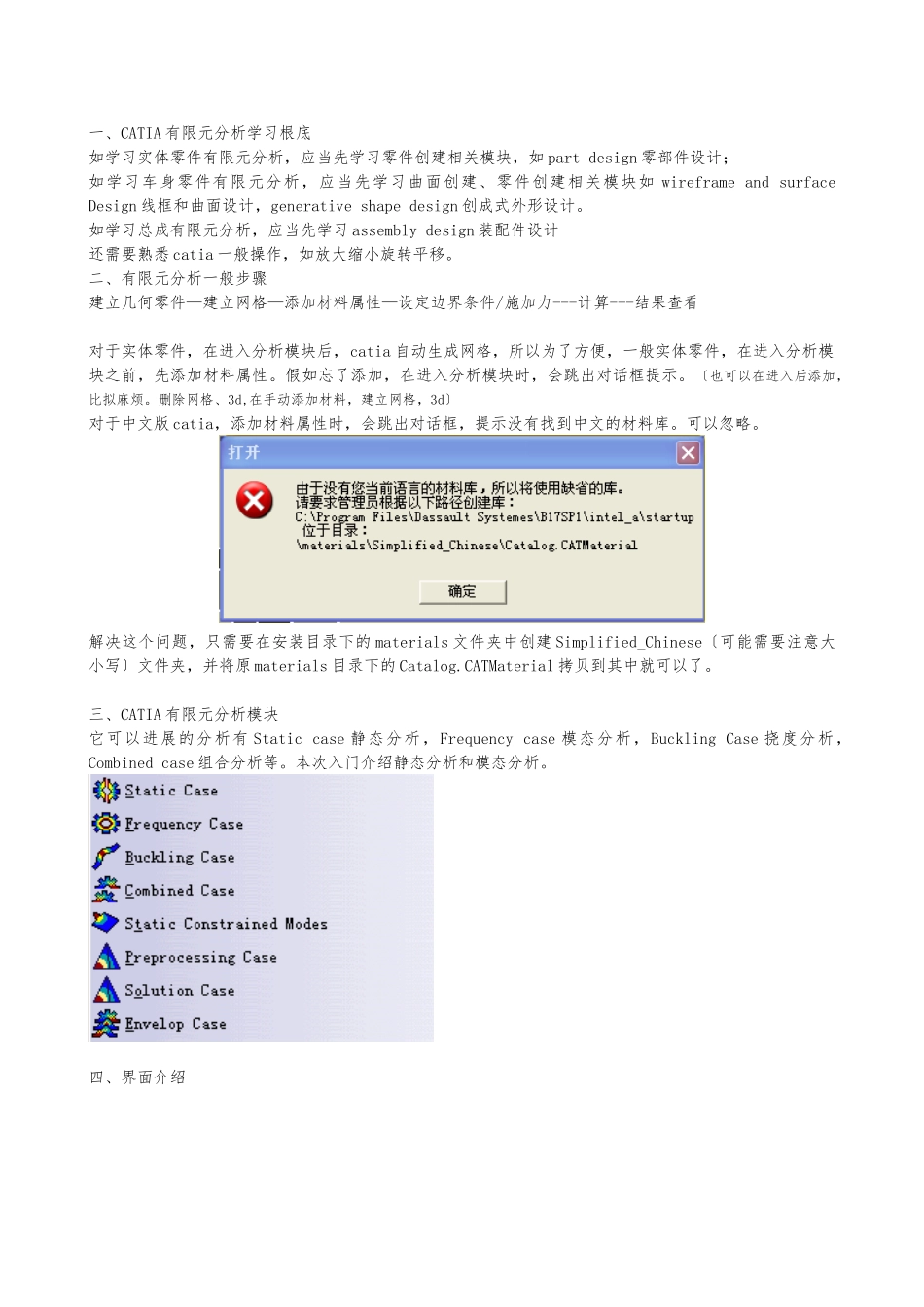

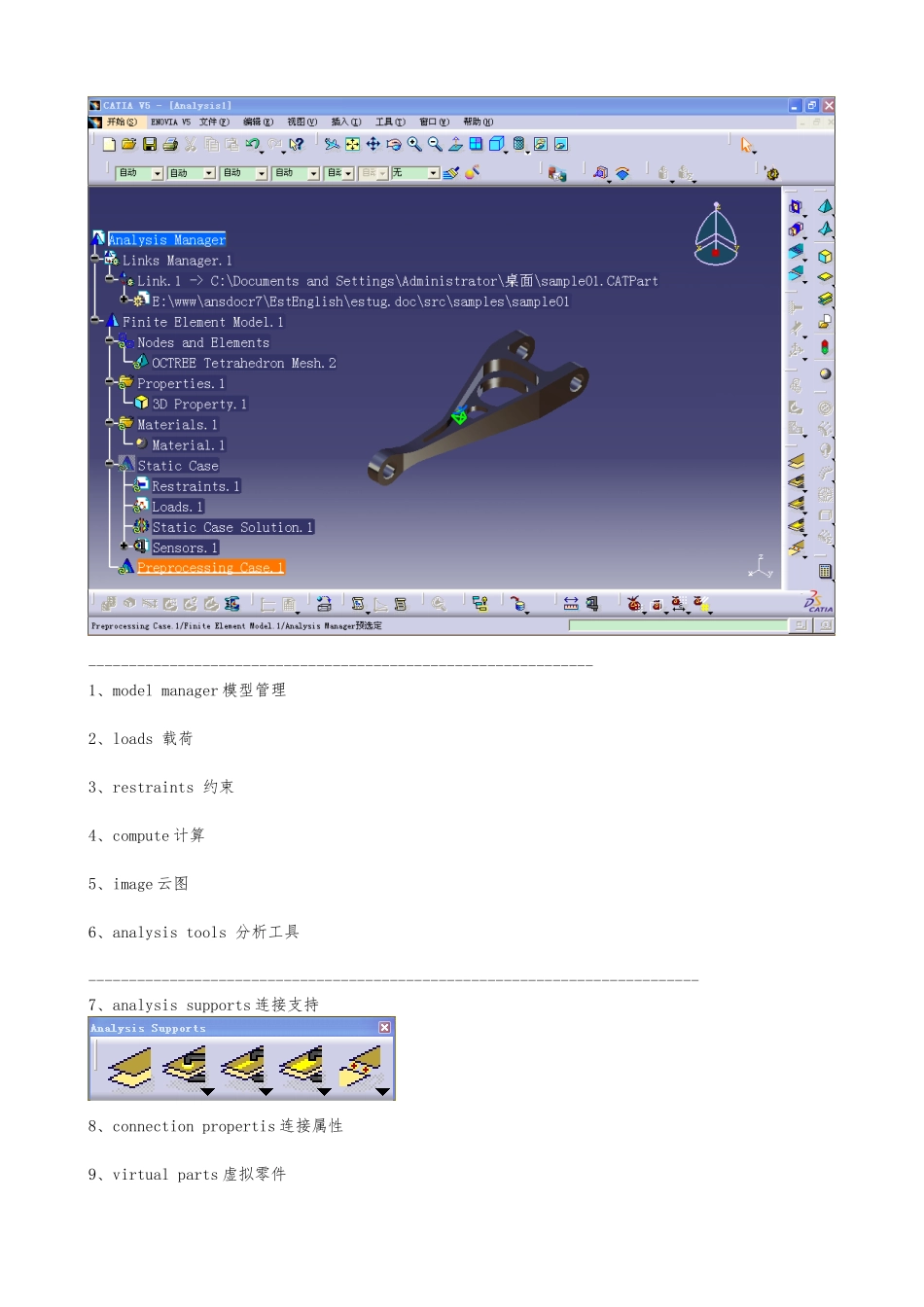

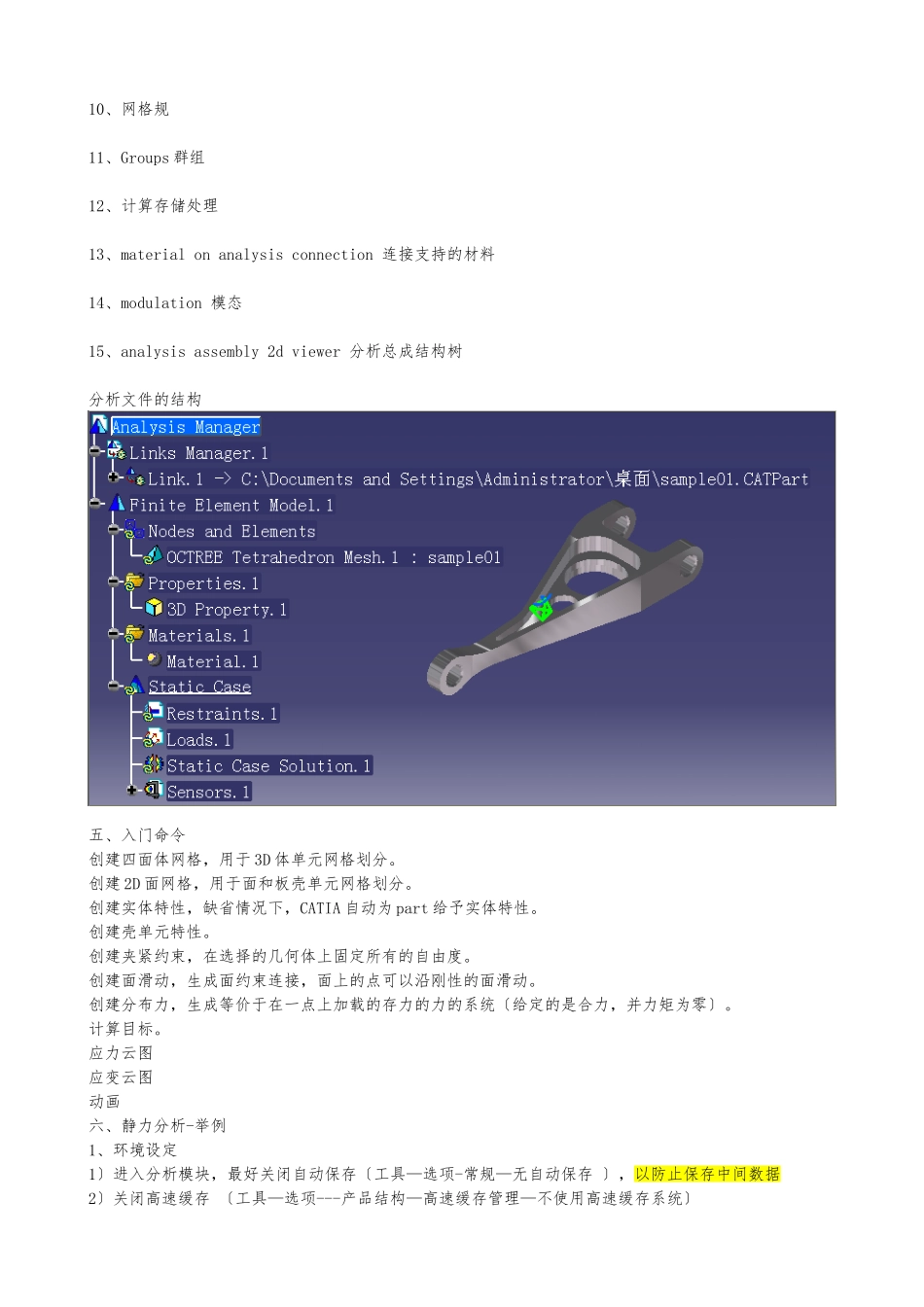

一、CATIA 有限元分析学习根底如学习实体零件有限元分析，应当先学习零件创建相关模块，如 part design 零部件设计；如学习车身零件有限元分析，应当先学习曲面创建、零件创建相关模块如 wireframe and surface Design 线框和曲面设计，generative shape design 创成式外形设计。如学习总成有限元分析，应当先学习 assembly design 装配件设计还需要熟悉 catia 一般操作，如放大缩小旋转平移。二、有限元分析一般步骤建立几何零件—建立网格—添加材料属性—设定边界条件/施加力---计算---结果查看对于实体零件，在进入分析模块后，catia 自动生成网格，所以为了方便，一般实体零件，在进入分析模块之前，先添加材料属性。假如忘了添加，在进入分析模块时，会跳出对话框提示。〔也可以在进入后添加，比拟麻烦。删除网格、3d,在手动添加材料，建立网格，3d〕对于中文版 catia，添加材料属性时，会跳出对话框，提示没有找到中文的材料库。可以忽略。解决这个问题，只需要在安装目录下的 materials 文件夹中创建 Simplified_Chinese〔可能需要注意大小写〕文件夹，并将原 materials 目录下的 Catalog.CATMaterial 拷贝到其中就可以了。三、CATIA 有限元分析模块它可以进展的分析有 Static case 静态分析，Frequency case 模态分析，Buckling Case 挠度分析，Combined case 组合分析等。本次入门介绍静态分析和模态分析。四、界面介绍--------------------------------------------------------------1、model manager 模型管理2、loads 载荷3、restraints 约束4、compute 计算5、image 云图6、analysis tools 分析工具---------------------------------------------------------------------------7、analysis supports 连接支持8、connection propertis 连接属性9、virtual parts 虚拟零件10、网格规11、Groups 群组12、计算存储处理13、material on analysis connection 连接支持的材料14、modulation 模态15、analysis assembly 2d viewer 分析总成结构树分析文件的结构五、入门命令创建四面体网格，用于 3D 体单元网格划分。创建 2D 面网格，用于面和板壳单元网格划分。创建实体特性，缺省情况下，CATIA 自动为 part 给予实体特性。创建壳单元特性。创建夹紧约束，在选择的几何体上固定所有的自由度。创建面滑动，生成面约束连接，面上的点可以沿刚性的面滑动。创建分布力，...
