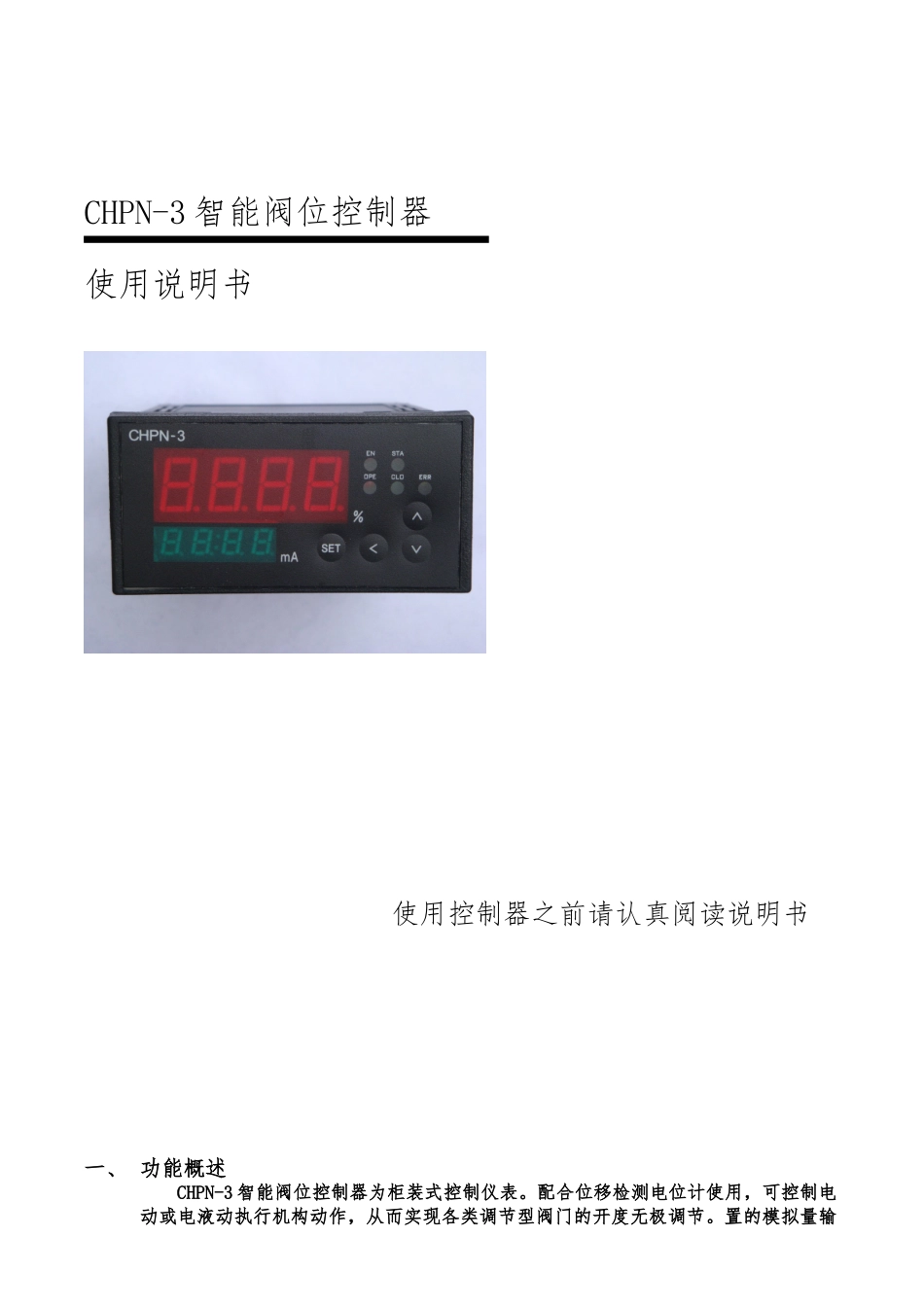

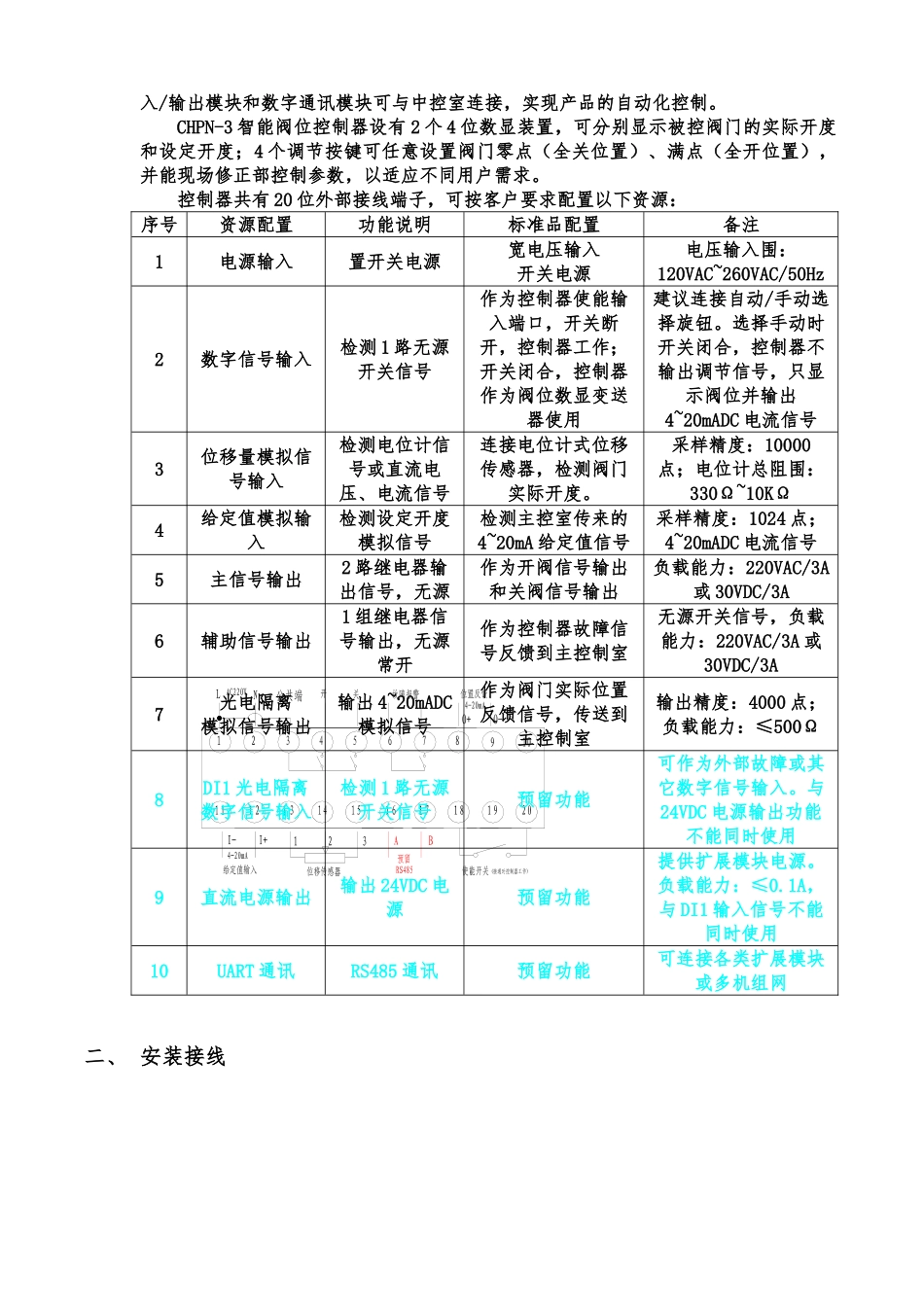

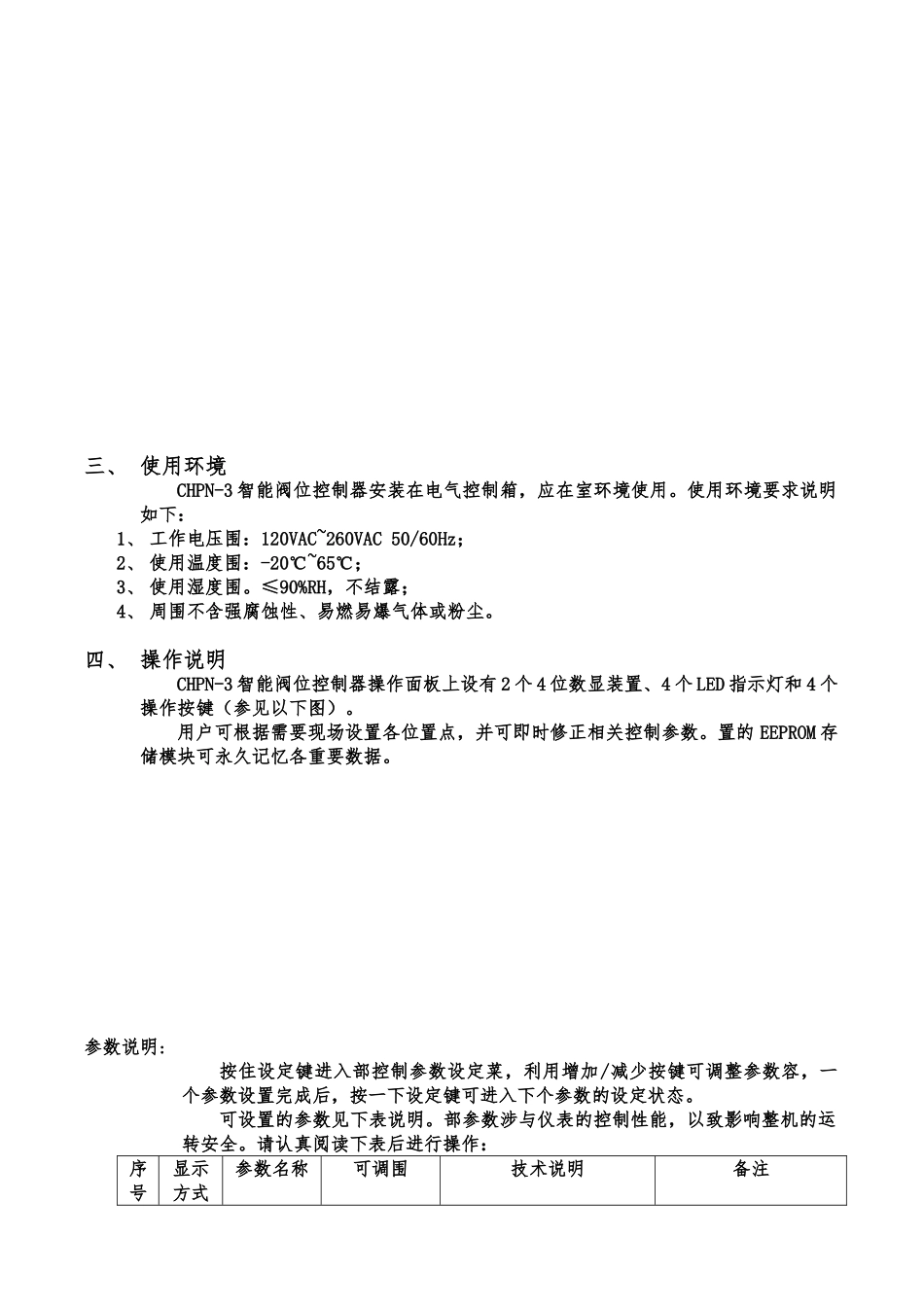

CHPN-3 智能阀位控制器使用说明书 使用控制器之前请认真阅读说明书一、 功能概述CHPN-3 智能阀位控制器为柜装式控制仪表。配合位移检测电位计使用，可控制电动或电液动执行机构动作，从而实现各类调节型阀门的开度无极调节。置的模拟量输入/输出模块和数字通讯模块可与中控室连接，实现产品的自动化控制。CHPN-3 智能阀位控制器设有 2 个 4 位数显装置，可分别显示被控阀门的实际开度和设定开度；4 个调节按键可任意设置阀门零点（全关位置）、满点（全开位置），并能现场修正部控制参数，以适应不同用户需求。控制器共有 20 位外部接线端子，可按客户要求配置以下资源：序号资源配置功能说明标准品配置备注1电源输入置开关电源宽电压输入开关电源电压输入围：120VAC~260VAC/50Hz2数字信号输入检测 1 路无源开关信号作为控制器使能输入端口，开关断开，控制器工作；开关闭合，控制器作为阀位数显变送器使用建议连接自动/手动选择旋钮。选择手动时开关闭合，控制器不输出调节信号，只显示阀位并输出4~20mADC 电流信号3位移量模拟信号输入检测电位计信号或直流电压、电流信号连接电位计式位移传感器，检测阀门实际开度。采样精度：10000点；电位计总阻围：330Ω~10KΩ4给定值模拟输入检测设定开度模拟信号检测主控室传来的4~20mA 给定值信号采样精度：1024 点；4~20mADC 电流信号5主信号输出2 路继电器输出信号，无源作为开阀信号输出和关阀信号输出负载能力：220VAC/3A或 30VDC/3A6辅助信号输出1 组继电器信号输出，无源常开作为控制器故障信号反馈到主控制室无源开关信号，负载能力：220VAC/3A 或30VDC/3A7光电隔离模拟信号输出输出 4~20mADC模拟信号作为阀门实际位置反馈信号，传送到主控制室输出精度：4000 点；负载能力：≤500Ω8DI1 光电隔离数字信号输入检测 1 路无源开关信号预留功能可作为外部故障或其它数字信号输入。与24VDC 电源输出功能不能同时使用9直流电源输出输出 24VDC 电源预留功能提供扩展模块电源。负载能力：≤0.1A，与 DI1 输入信号不能同时使用10UART 通讯RS485 通讯预留功能可连接各类扩展模块或多机组网二、 安装接线三、 使用环境CHPN-3 智能阀位控制器安装在电气控制箱，应在室环境使用。使用环境要求说明如下：1、 工作电压围：120VAC~260VAC 50/60Hz；2、 使用温度围：-20℃~65℃；3、 使用湿度围。≤90%RH，不结露；4、 周围不含强腐蚀性、易燃易爆气体或粉尘。四、 操作...
