CK2316用户手册范本

CK2316用户手册范本_第1页
1/37
CK2316用户手册范本_第2页
2/37

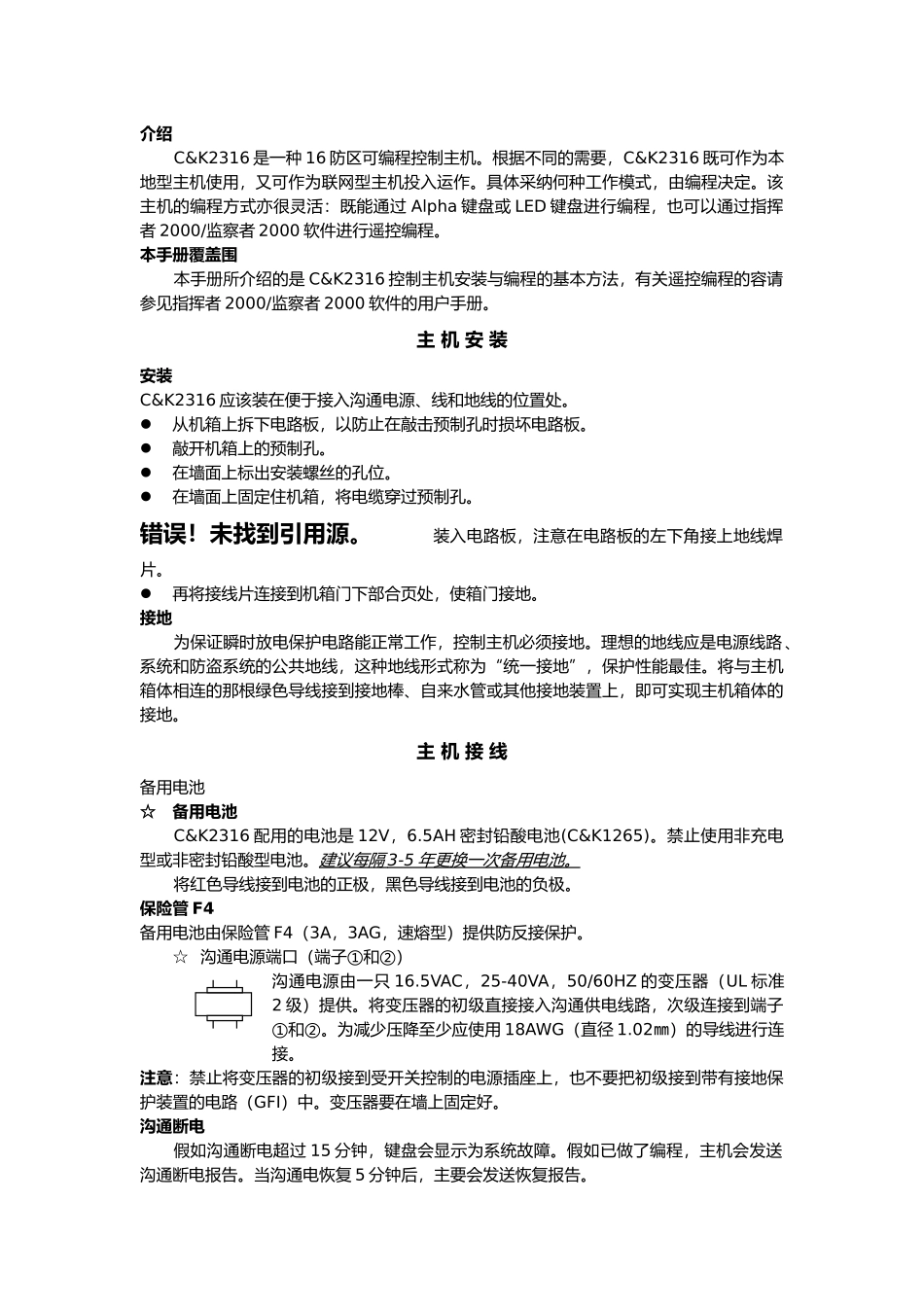

CK2316用户手册范本_第3页
3/37

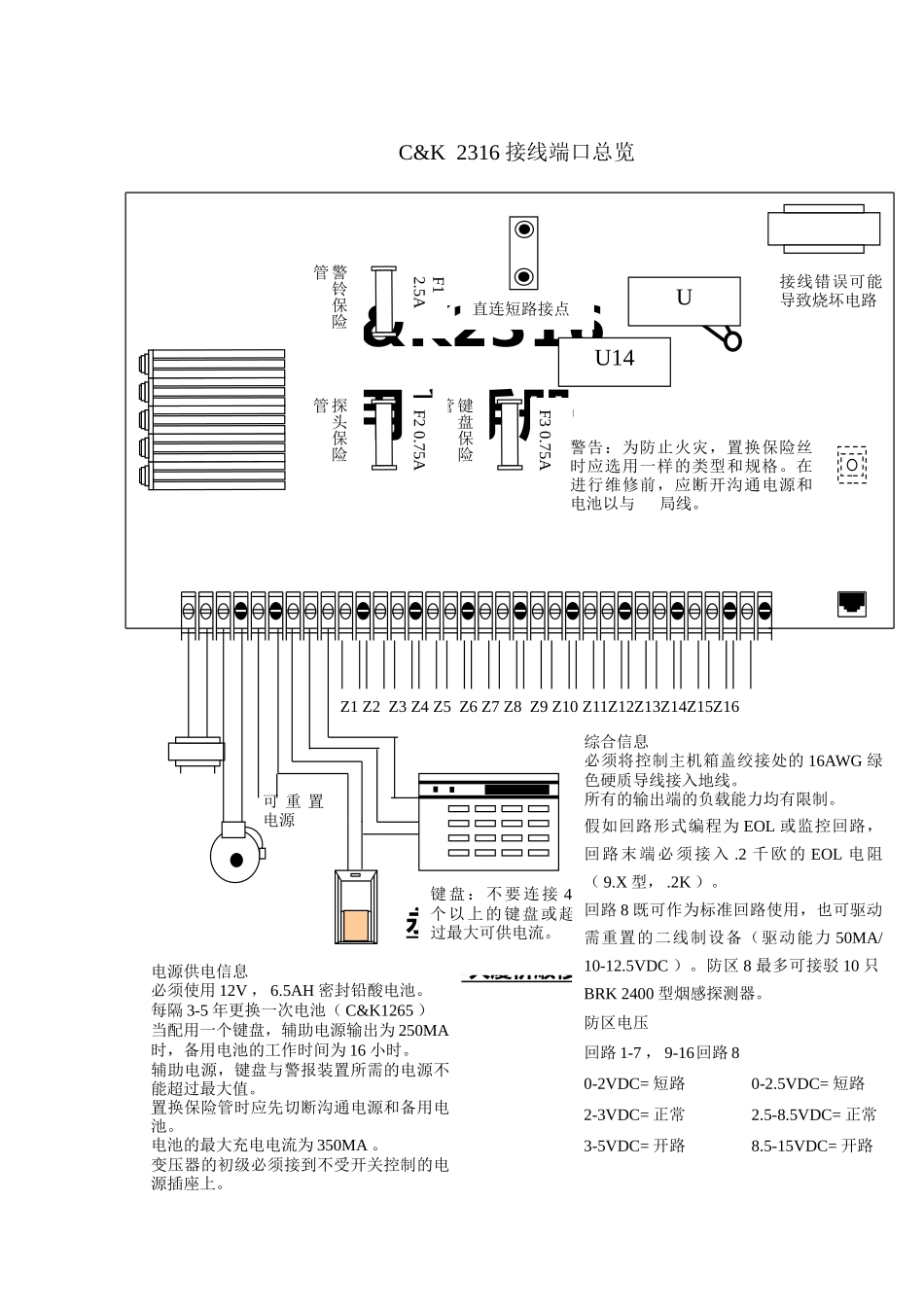

C&K2316用户手册永利电子地址:天路 84 号光华大厦侨顺楼 1105 号 U14直连短路接点电源供电信息必须使用 12V , 6.5AH 密封铅酸电池。每隔 3-5 年更换一次电池( C&K1265 )当配用一个键盘,辅助电源输出为 250MA时,备用电池的工作时间为 16 小时。辅助电源,键盘与警报装置所需的电源不能超过最大值。置换保险管时应先切断沟通电源和备用电池。电池的最大充电电流为 350MA 。变压器的初级必须接到不受开关控制的电源插座上。键盘:不要连接 4个以上的键盘或超过最大可供电流。综合信息必须将控制主机箱盖绞接处的 16AWG 绿色硬质导线接入地线。所有的输出端的负载能力均有限制。假如回路形式编程为 EOL 或监控回路,回路末端必须接入 .2 千欧的 EOL 电阻( 9.X 型, .2K )。回路 8 既可作为标准回路使用,也可驱动需重置的二线制设备(驱动能力 50MA/10-12.5VDC )。防区 8 最多可接驳 10 只BRK 2400 型烟感探测器。防区电压回路 1-7 , 9-16回路 80-2VDC= 短路0-2.5VDC= 短路2-3VDC= 正常2.5-8.5VDC= 正常3-5VDC= 开路8.5-15VDC= 开路F1 2.5A警铃保险管F3 0.75A键盘保险管F2 0.75A探头保险管U接线错误可能导致烧坏电路可 重 置电源Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8 Z9 Z10 Z11Z12Z13Z14Z15Z16警告:为防止火灾,置换保险丝时应选用一样的类型和规格。在进行维修前,应断开沟通电源和电池以与 局线。C&K 2316 接线端口总览前 言介绍C&K2316 是一种 16 防区可编程控制主机。根据不同的需要,C&K2316 既可作为本地型主机使用,又可作为联网型主机投入运作。具体采纳何种工作模式,由编程决定。该主机的编程方式亦很灵活:既能通过 Alpha 键盘或 LED 键盘进行编程,也可以通过指挥者 2000/监察者 2000 软件进行遥控编程。本手册覆盖围本手册所介绍的是 C&K2316 控制主机安装与编程的基本方法,有关遥控编程的容请参见指挥者 2000/监察者 2000 软件的用户手册。主 机 安 装安装C&K2316 应该装在便于接入沟通电源、线和地线的位置处。从机箱上拆下电路板,以防止在敲击预制孔时损坏电路板。敲开机箱上的预制孔。在墙面上标出安装螺丝的孔位。在墙面上固定住机箱,将电缆穿过预制孔。错误!未找到引用源。装入电路板,注意在电路板的左下角接上地线焊片。再将接线片连接到机箱门下部合页处,使箱门接地。接地为保证瞬时放电保护电路能正常工作,控制主...
