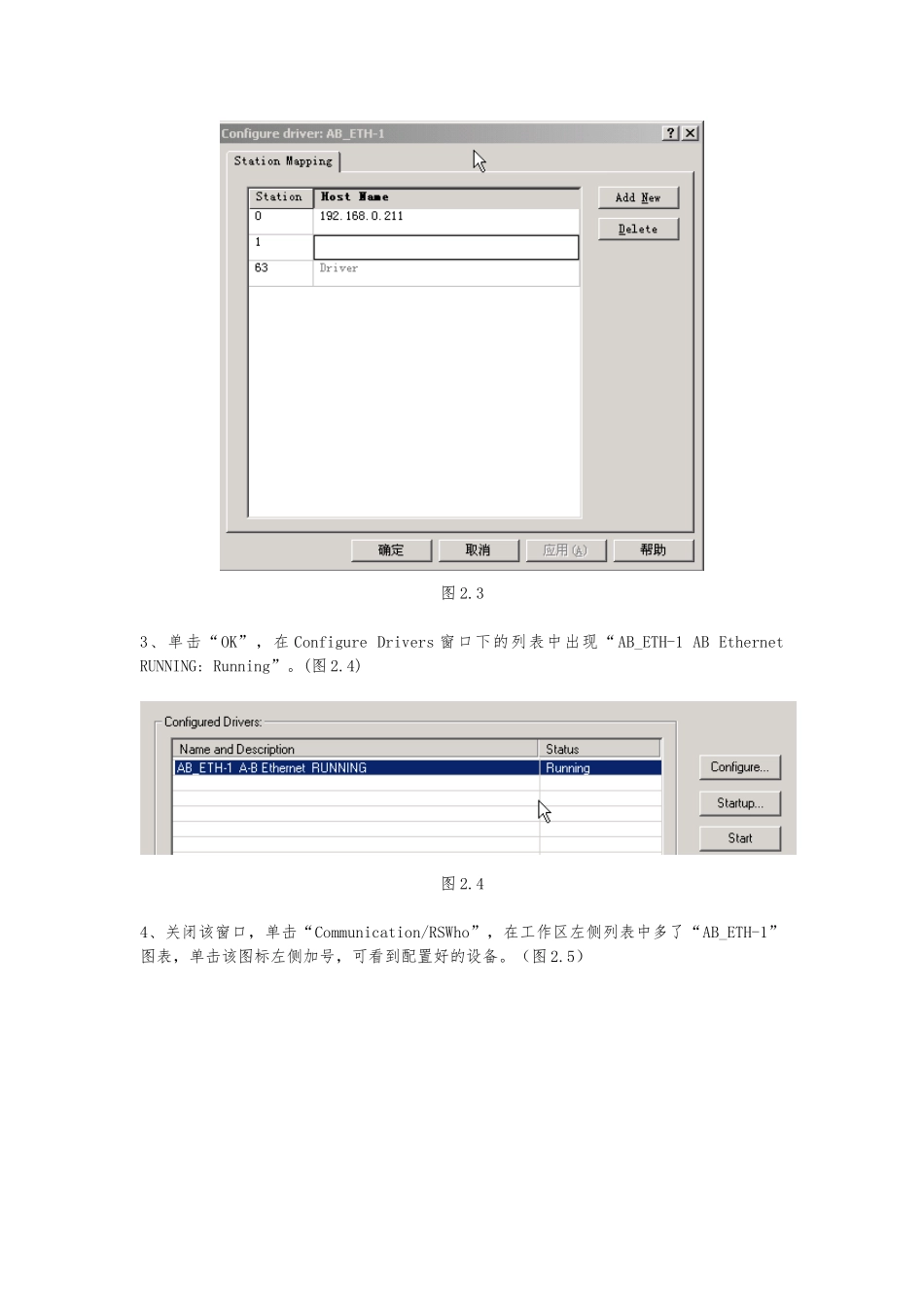

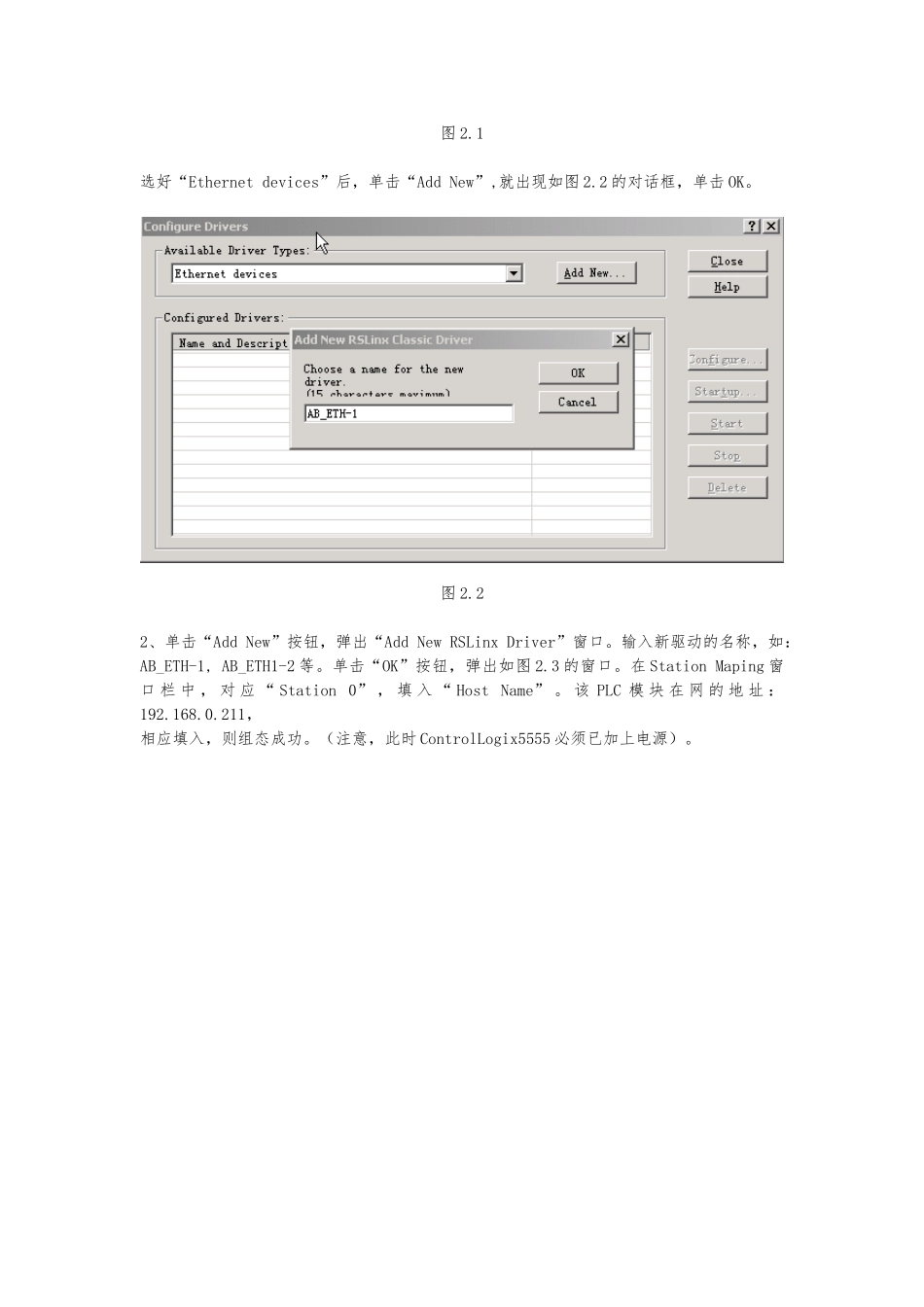

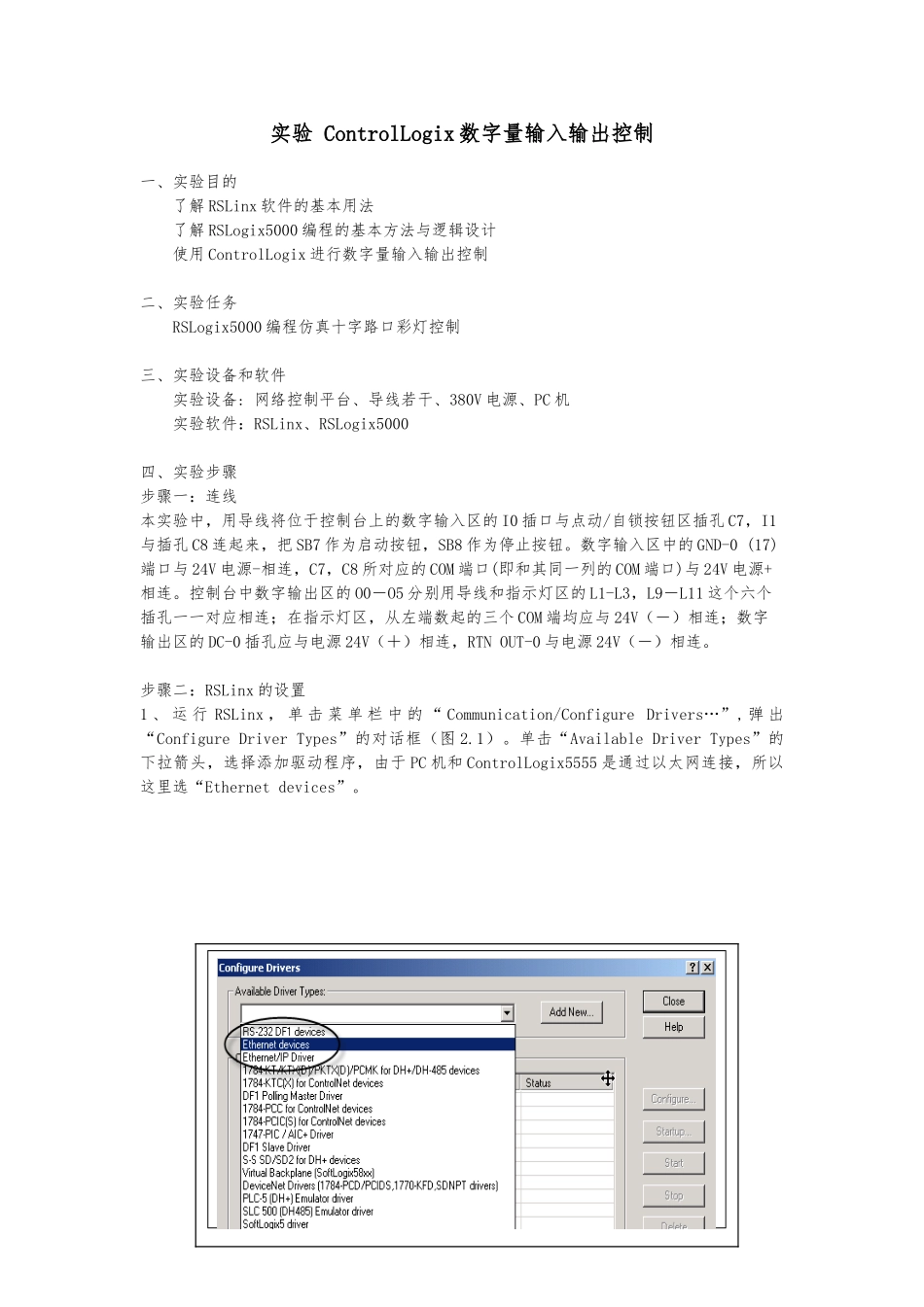

实验 ControlLogix 数字量输入输出控制一、实验目的了解 RSLinx 软件的基本用法了解 RSLogix5000 编程的基本方法与逻辑设计使用 ControlLogix 进行数字量输入输出控制二、实验任务RSLogix5000 编程仿真十字路口彩灯控制三、实验设备和软件实验设备: 网络控制平台、导线若干、380V 电源、PC 机实验软件：RSLinx、RSLogix5000四、实验步骤步骤一：连线本实验中，用导线将位于控制台上的数字输入区的 I0 插口与点动/自锁按钮区插孔 C7，I1与插孔 C8 连起来，把 SB7 作为启动按钮，SB8 作为停止按钮。数字输入区中的 GND-0 (17)端口与 24V 电源-相连，C7，C8 所对应的 COM 端口(即和其同一列的 COM 端口)与 24V 电源+相连。控制台中数字输出区的 O0－O5 分别用导线和指示灯区的 L1-L3，L9－L11 这个六个插孔一一对应相连；在指示灯区，从左端数起的三个 COM 端均应与 24V（－）相连；数字输出区的 DC-0 插孔应与电源 24V（＋）相连，RTN OUT-0 与电源 24V（－）相连。步骤二：RSLinx 的设置1 、 运 行 RSLinx ， 单 击 菜 单 栏 中 的 “ Communication/Configure Drivers…”, 弹 出“Configure Driver Types”的对话框（图 2.1）。单击“Available Driver Types”的下拉箭头，选择添加驱动程序，由于 PC 机和 ControlLogix5555 是通过以太网连接，所以这里选“Ethernet devices”。 图 2.1选好“Ethernet devices”后，单击“Add New”,就出现如图 2.2 的对话框，单击 OK。图 2.22、单击“Add New”按钮，弹出“Add New RSLinx Driver”窗口。输入新驱动的名称，如：AB_ETH-1, AB_ETH1-2 等。单击“OK”按钮，弹出如图 2.3 的窗口。在 Station Maping 窗口 栏 中 ， 对 应 “ Station 0” ， 填 入 “ Host Name” 。 该 PLC 模 块 在 网 的 地 址 ：192.168.0.211，相应填入，则组态成功。（注意，此时 ControlLogix5555 必须已加上电源）。图 2.33、单击“OK”，在 Configure Drivers 窗口下的列表中出现“AB_ETH-1 AB Ethernet RUNNING: Running”。(图 2.4)图 2.44、关闭该窗口，单击“Communication/RSWho”，在工作区左侧列表中多了“AB_ETH-1”图表，单击该图标左侧加号，可看到配置好的设备。（图 2.5）图 2.5然后将 RSLinx 最小化，放在一边，千万不要”Shutdown”。步骤三：RSLogix5000 的设置5、...
