DCS系统安装及调试方案

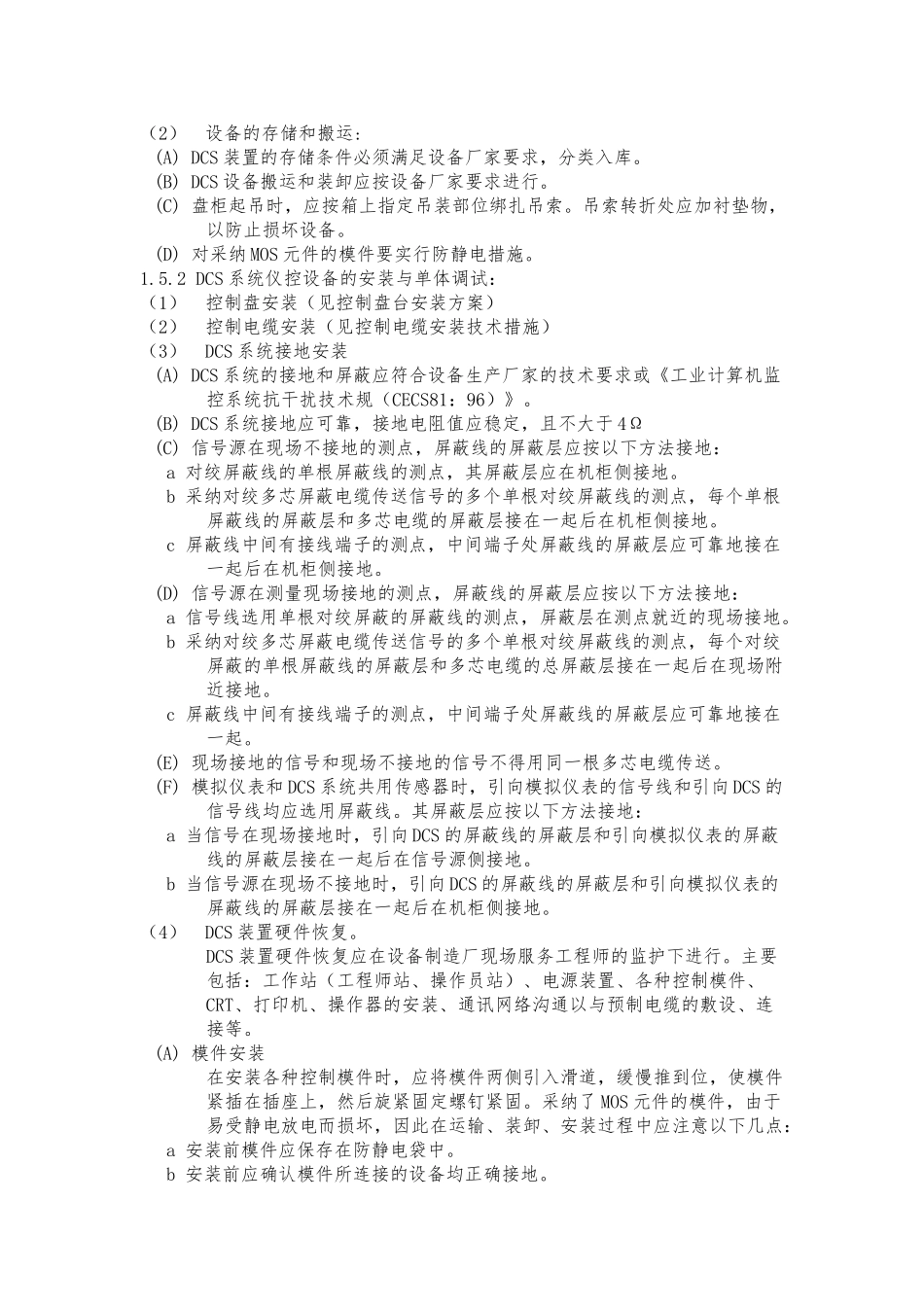

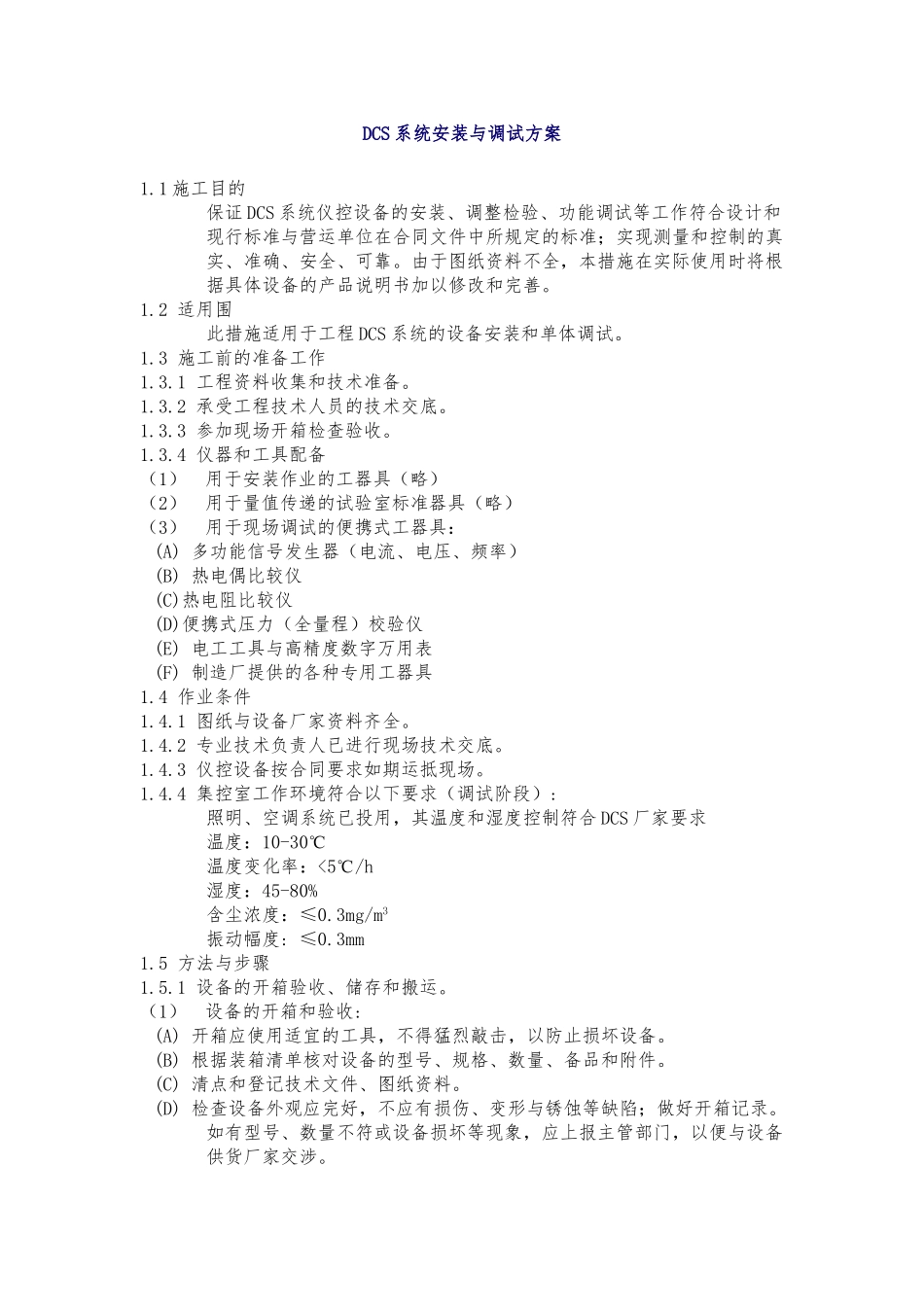

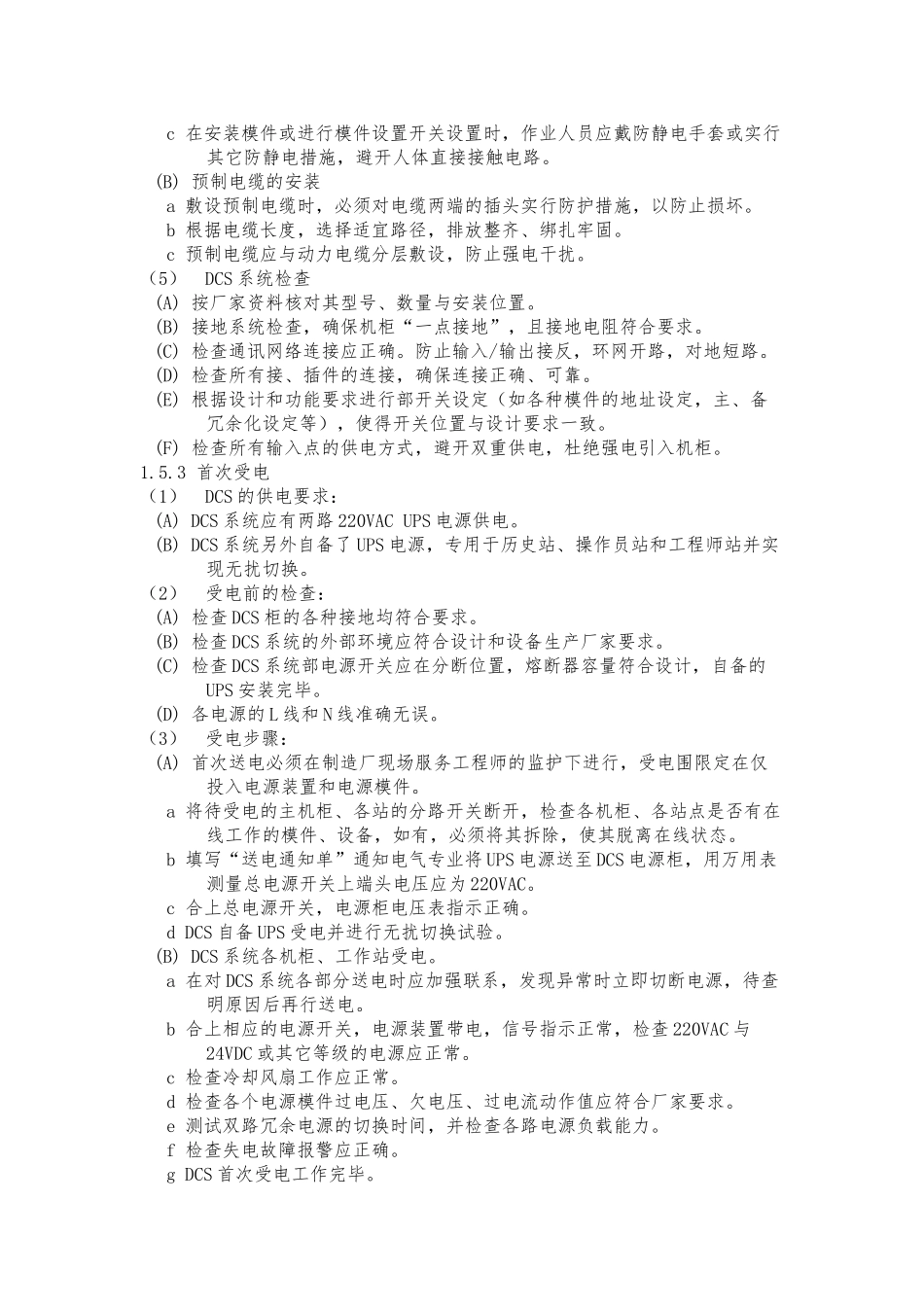

DCS 系统安装与调试方案1.1 施工目的保证 DCS 系统仪控设备的安装、调整检验、功能调试等工作符合设计和现行标准与营运单位在合同文件中所规定的标准；实现测量和控制的真实、准确、安全、可靠。由于图纸资料不全，本措施在实际使用时将根据具体设备的产品说明书加以修改和完善。1.2 适用围此措施适用于工程 DCS 系统的设备安装和单体调试。1.3 施工前的准备工作1.3.1 工程资料收集和技术准备。1.3.2 承受工程技术人员的技术交底。1.3.3 参加现场开箱检查验收。1.3.4 仪器和工具配备（1） 用于安装作业的工器具（略）（2） 用于量值传递的试验室标准器具（略）（3） 用于现场调试的便携式工器具： (A) 多功能信号发生器（电流、电压、频率） (B) 热电偶比较仪 (C)热电阻比较仪 (D)便携式压力（全量程）校验仪 (E) 电工工具与高精度数字万用表 (F) 制造厂提供的各种专用工器具1.4 作业条件1.4.1 图纸与设备厂家资料齐全。1.4.2 专业技术负责人已进行现场技术交底。1.4.3 仪控设备按合同要求如期运抵现场。1.4.4 集控室工作环境符合以下要求（调试阶段）:照明、空调系统已投用，其温度和湿度控制符合 DCS 厂家要求温度：10-30℃温度变化率：<5℃/h湿度：45-80%含尘浓度：≤0.3mg/m3振动幅度: ≤0.3mm1.5 方法与步骤1.5.1 设备的开箱验收、储存和搬运。（1） 设备的开箱和验收: (A) 开箱应使用适宜的工具，不得猛烈敲击，以防止损坏设备。 (B) 根据装箱清单核对设备的型号、规格、数量、备品和附件。 (C) 清点和登记技术文件、图纸资料。 (D) 检查设备外观应完好，不应有损伤、变形与锈蚀等缺陷；做好开箱记录。如有型号、数量不符或设备损坏等现象，应上报主管部门，以便与设备供货厂家交涉。（2） 设备的存储和搬运: (A) DCS 装置的存储条件必须满足设备厂家要求，分类入库。 (B) DCS 设备搬运和装卸应按设备厂家要求进行。 (C) 盘柜起吊时，应按箱上指定吊装部位绑扎吊索。吊索转折处应加衬垫物，以防止损坏设备。 (D) 对采纳 MOS 元件的模件要实行防静电措施。1.5.2 DCS 系统仪控设备的安装与单体调试：（1） 控制盘安装（见控制盘台安装方案）（2） 控制电缆安装（见控制电缆安装技术措施）（3） DCS 系统接地安装 (A) DCS 系统的接地和屏蔽应符合设备生产厂家的技术要求或《工业计算机监控系统抗干扰技术规（CECS81：96）》。 (B) DCS 系统接地应可靠，接地电阻值应稳定...
