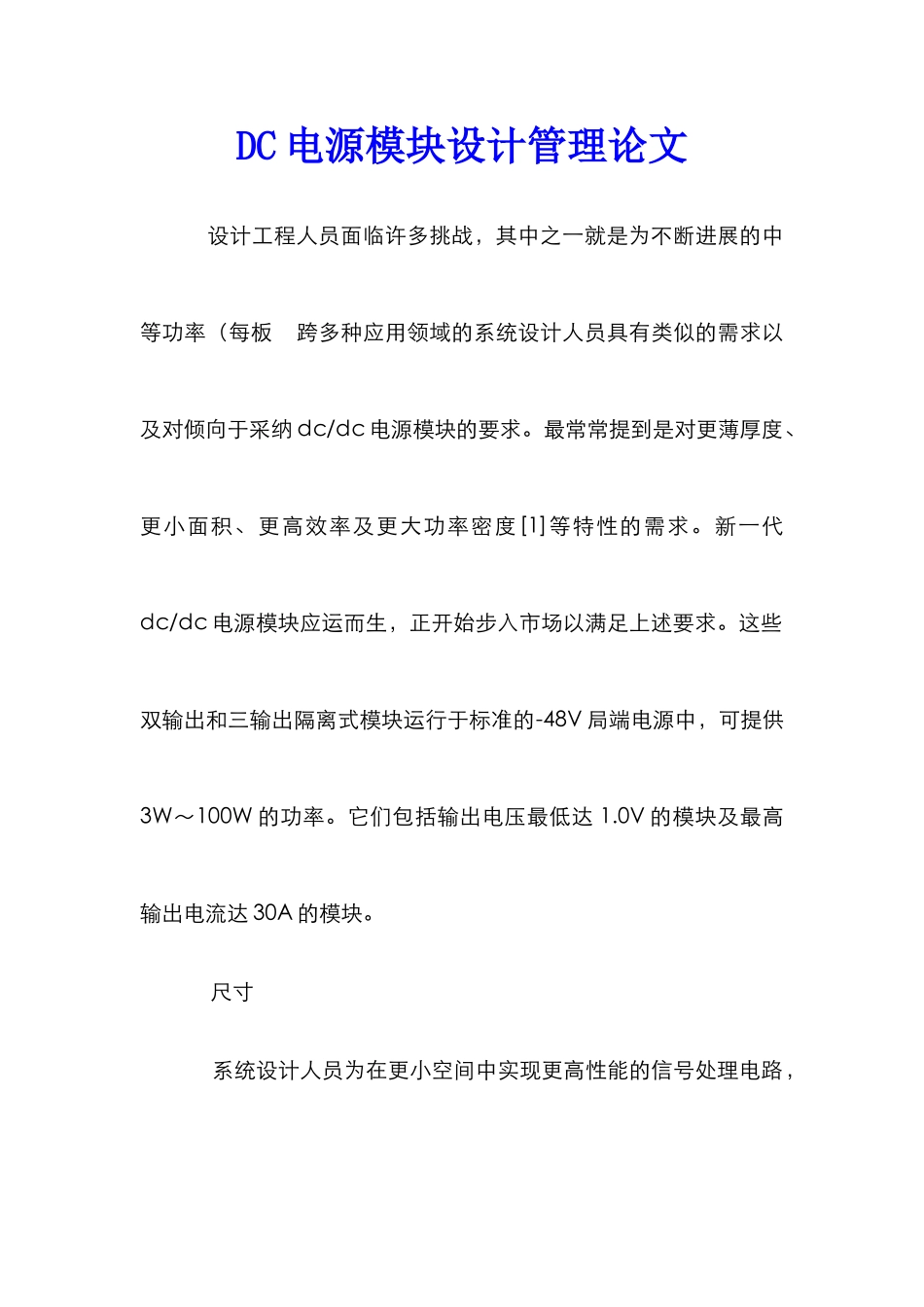

DC电源模块设计管理论文_第1页
1/14
DC电源模块设计管理论文_第2页
2/14
DC电源模块设计管理论文_第3页
3/14
DC 电源模块设计管理论文 设计工程人员面临许多挑战,其中之一就是为不断进展的中等功率(每板 跨多种应用领域的系统设计人员具有类似的需求以及对倾向于采纳 dc/dc 电源模块的要求。最常常提到是对更薄厚度、更小面积、更高效率及更大功率密度 [1]等特性的需求。新一代dc/dc 电源模块应运而生,正开始步入市场以满足上述要求。这些双输出和三输出隔离式模块运行于标准的-48V 局端电源中,可提供3W~100W 的功率。它们包括输出电压最低达 1.0V 的模块及最高输出电流达 30A 的模块。 尺寸 系统设计人员为在更小空间中实现更高性能的信号处理电路,所面临的竞争挑战日益激烈。先进的 DSP 与 ASIC 有助于提供此功能,但需要更多电压较低的电源轨,并需具备高精度排序与调节。通过减少实施电力系统所需的整体模块数,最新的多输出电源模块满足了这一要求。 描述模块效率面积(平方英寸)成本(1 千/年) 多个单输出隔离式模块 33W 效率单输出 3.3V/9A89.0%3.742.38 美元 20W 单输出 2.5V/8A75.0%3.0638.52 美元 总计:77.6%9.82119.42 美元 单 个 三 输 出 隔 离 式 模 块25A 三 输 出3.3/2.5/1.8V87.0%5.4196.64 美元 多输出电源模块提供了可节约板级空间的独特设计选择。分布式电源架构正逐渐渗透电信与数据通信市场。就需要超过三种不同电压的应用而言,设计人员可使用多输出模块提供电源总线隔离,并可为各种负载点模块供电。这种配置使设计人员不必再担心使用所有单输出模块所需的板级空间。 电气性能 排序 最新的 DSP、ASIC、FPGA 及微处理器需要多个低电压,并可能要求复杂多变的加电/断电排序。由于产品上市时间的限制,众多更高级产品(其中电源模块仅是该产品的一个组件)的设计没有时间或板级空间来构建外置排序电路。而且,即便不受时间与板级空间的限制,他们也必须考虑组件成本的增加。比较简单的解决方案就是选择采纳可利用新型内部排序多输出电源模块的系统电源架构。 例如,诸如德州仪器(TI)PT4850 系列的三输出模块的加电特性就能够满足微处理器及 DSP 芯片组的要求。该模块运行于标准的-48V 输入电压下,其额定组合输出电流可达 25A。输出电压选项包括一个用于 DSP 或 ASIC 内核的低电压输出,以及两个用于 I/O 和其他功能的额外电源电压。 PT4850 提供了最佳的加电顺序,可监视输出电压,并可在短路等错误情况出现时提供所有电压轨道的有序关闭。所有三个输出均...
