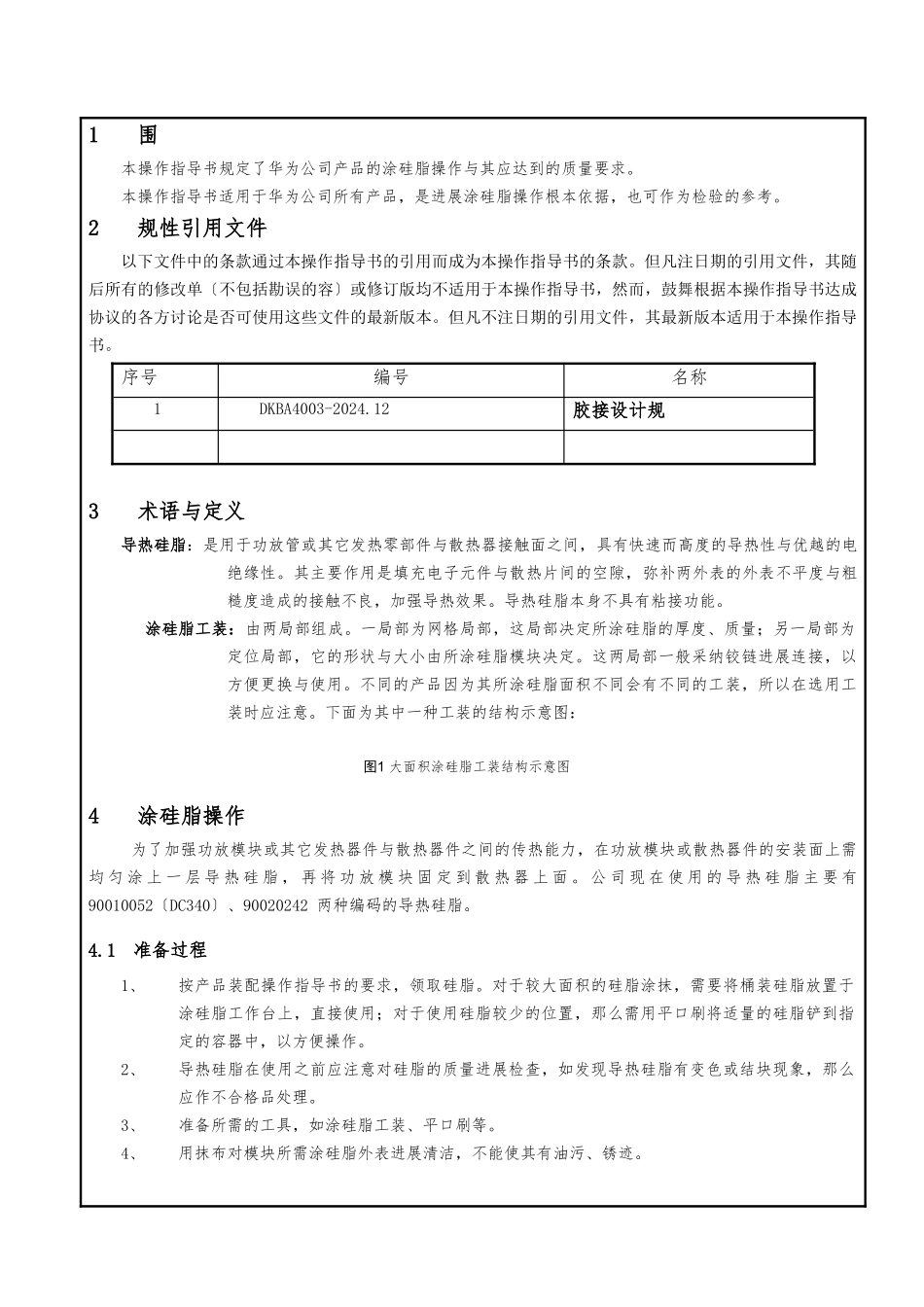

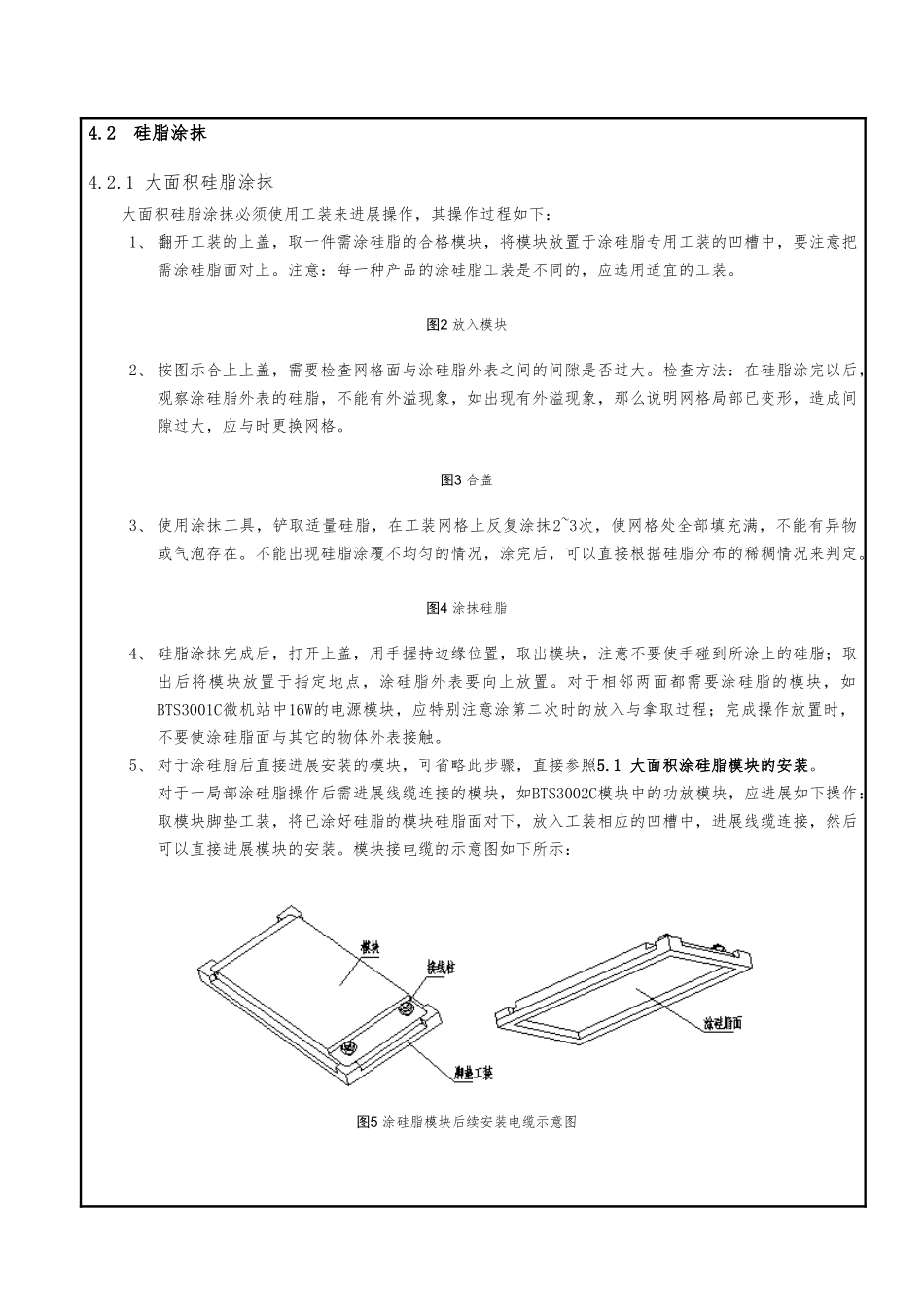

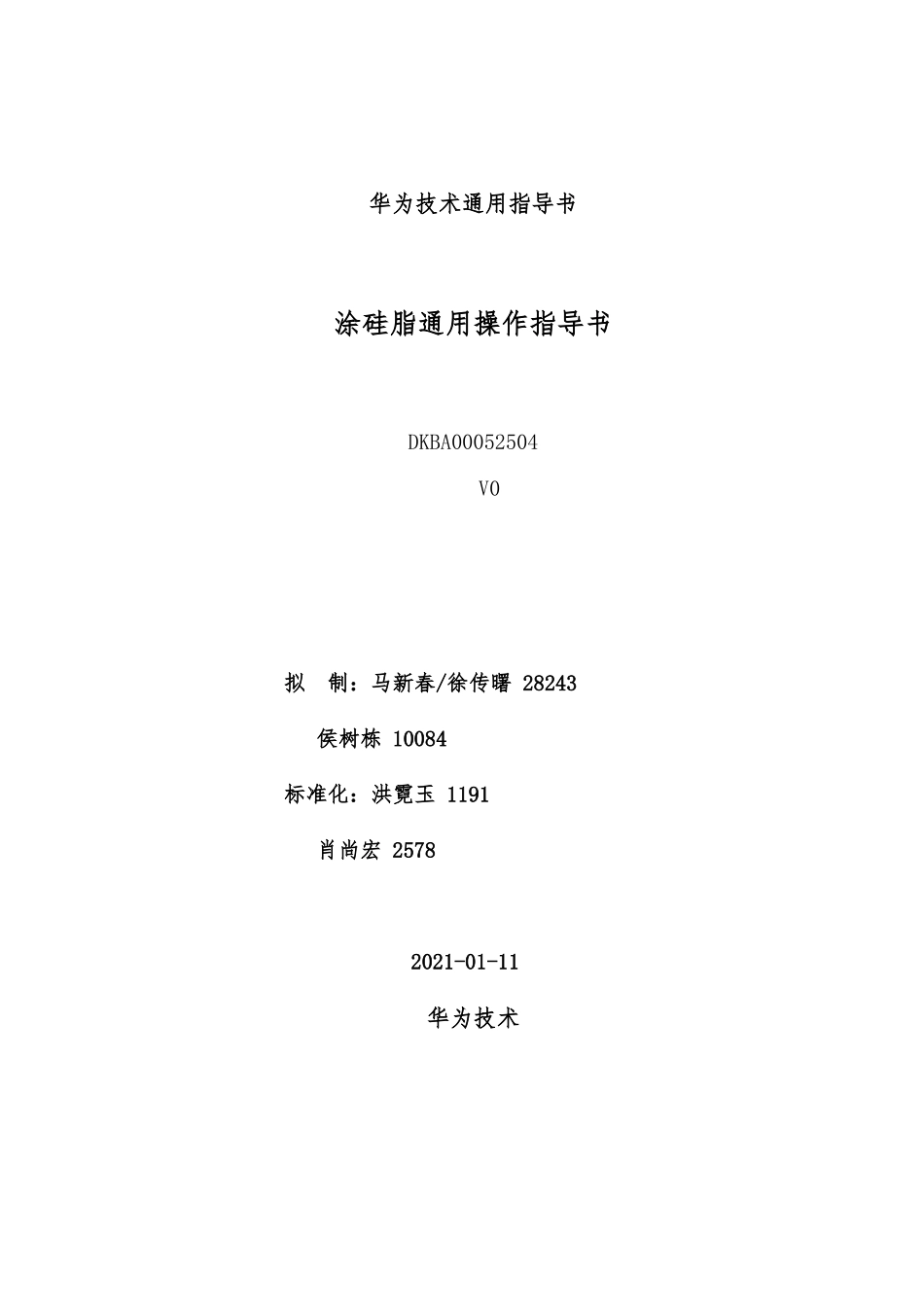

华为技术通用指导书涂硅脂通用操作指导书DKBA00052504V0拟 制:马新春/徐传曙 28243 侯树栋 10084标准化:洪霓玉 1191 肖尚宏 25782021-01-11华为技术1围本操作指导书规定了华为公司产品的涂硅脂操作与其应达到的质量要求。本操作指导书适用于华为公司所有产品,是进展涂硅脂操作根本依据,也可作为检验的参考。2规性引用文件以下文件中的条款通过本操作指导书的引用而成为本操作指导书的条款。但凡注日期的引用文件,其随后所有的修改单〔不包括勘误的容〕或修订版均不适用于本操作指导书,然而,鼓舞根据本操作指导书达成协议的各方讨论是否可使用这些文件的最新版本。但凡不注日期的引用文件,其最新版本适用于本操作指导书。序号编号名称1DKBA4003-2024.12胶接设计规3术语与定义导热硅脂:是用于功放管或其它发热零部件与散热器接触面之间,具有快速而高度的导热性与优越的电绝缘性。其主要作用是填充电子元件与散热片间的空隙,弥补两外表的外表不平度与粗糙度造成的接触不良,加强导热效果。导热硅脂本身不具有粘接功能。涂硅脂工装:由两局部组成。一局部为网格局部,这局部决定所涂硅脂的厚度、质量;另一局部为定位局部,它的形状与大小由所涂硅脂模块决定。这两局部一般采纳铰链进展连接,以方便更换与使用。不同的产品因为其所涂硅脂面积不同会有不同的工装,所以在选用工装时应注意。下面为其中一种工装的结构示意图:图1 大面积涂硅脂工装结构示意图4涂硅脂操作为了加强功放模块或其它发热器件与散热器件之间的传热能力,在功放模块或散热器件的安装面上需均 匀 涂 上 一 层 导 热 硅 脂 , 再 将 功 放 模 块 固 定 到 散 热 器 上 面 。 公 司 现 在 使 用 的 导 热 硅 脂 主 要 有90010052〔DC340〕、90020242 两种编码的导热硅脂。4.1准备过程1、按产品装配操作指导书的要求,领取硅脂。对于较大面积的硅脂涂抹,需要将桶装硅脂放置于涂硅脂工作台上,直接使用;对于使用硅脂较少的位置,那么需用平口刷将适量的硅脂铲到指定的容器中,以方便操作。2、导热硅脂在使用之前应注意对硅脂的质量进展检查,如发现导热硅脂有变色或结块现象,那么应作不合格品处理。3、准备所需的工具,如涂硅脂工装、平口刷等。4、用抹布对模块所需涂硅脂外表进展清洁,不能使其有油污、锈迹。4.2硅脂涂抹4.2.1 大面积硅脂涂抹大面积硅脂涂抹必须使用工装来进展操作,其操作过程如下:1、 翻开工装...
