DTR3205H型全套管全回转钻机的介绍

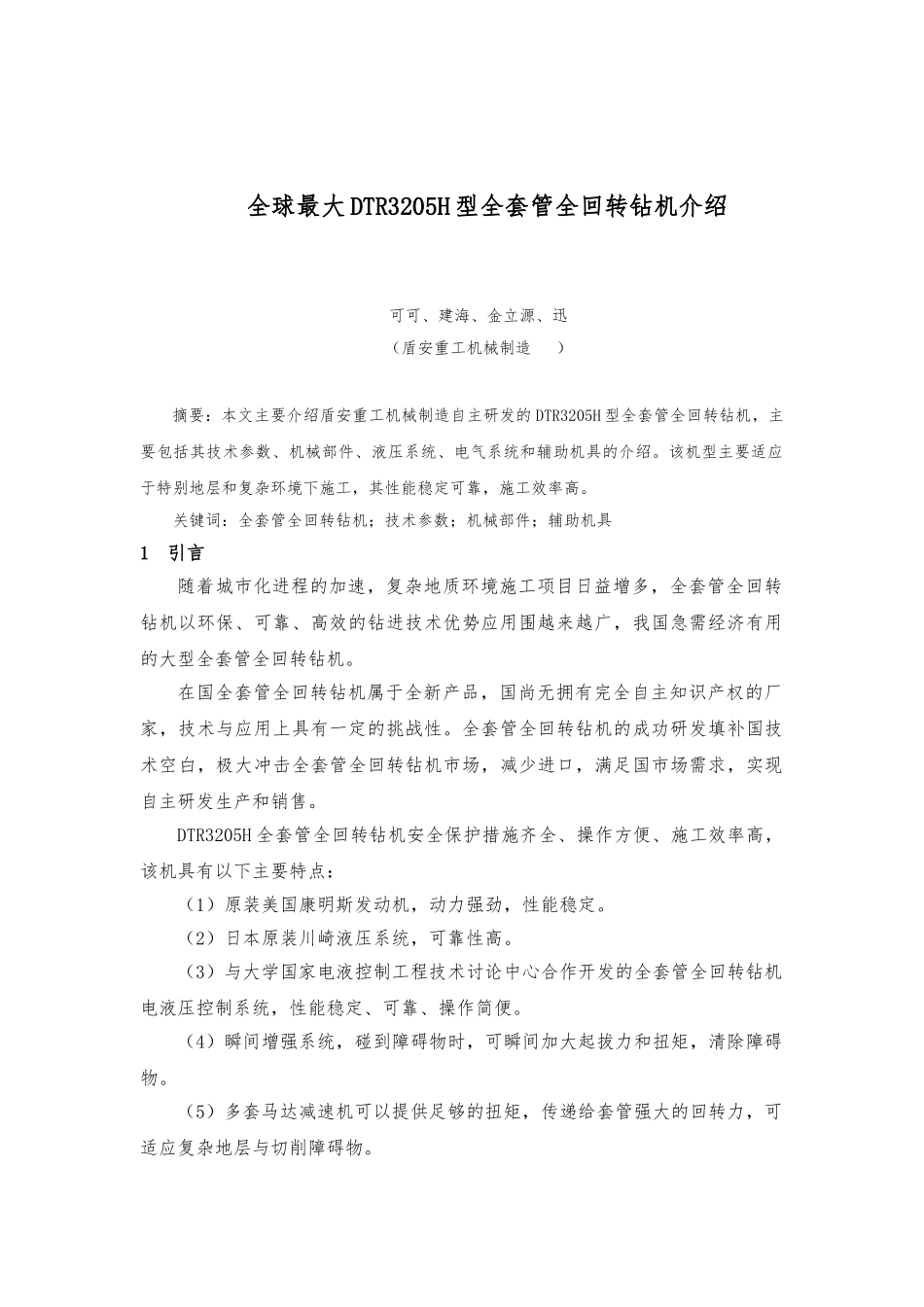

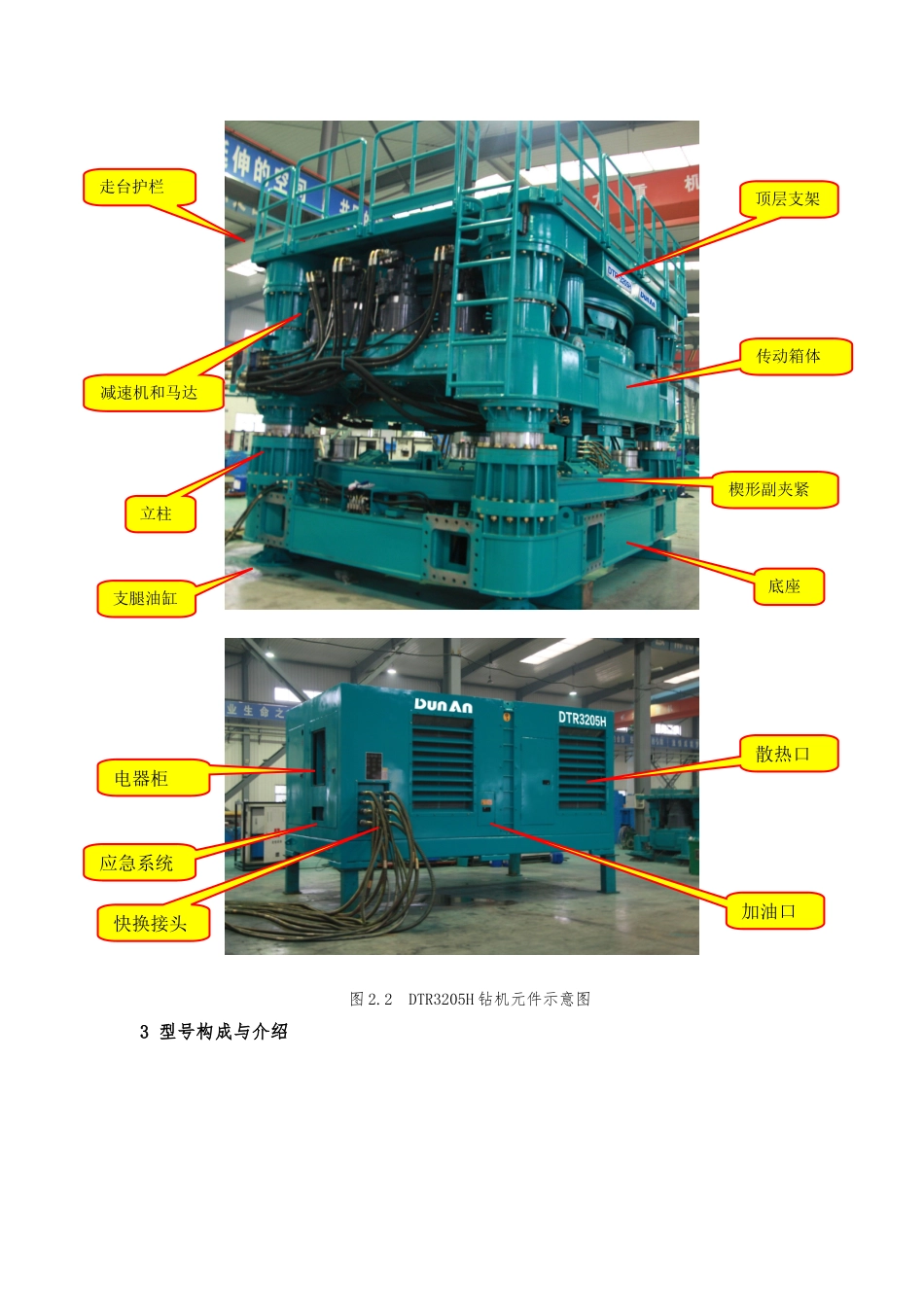

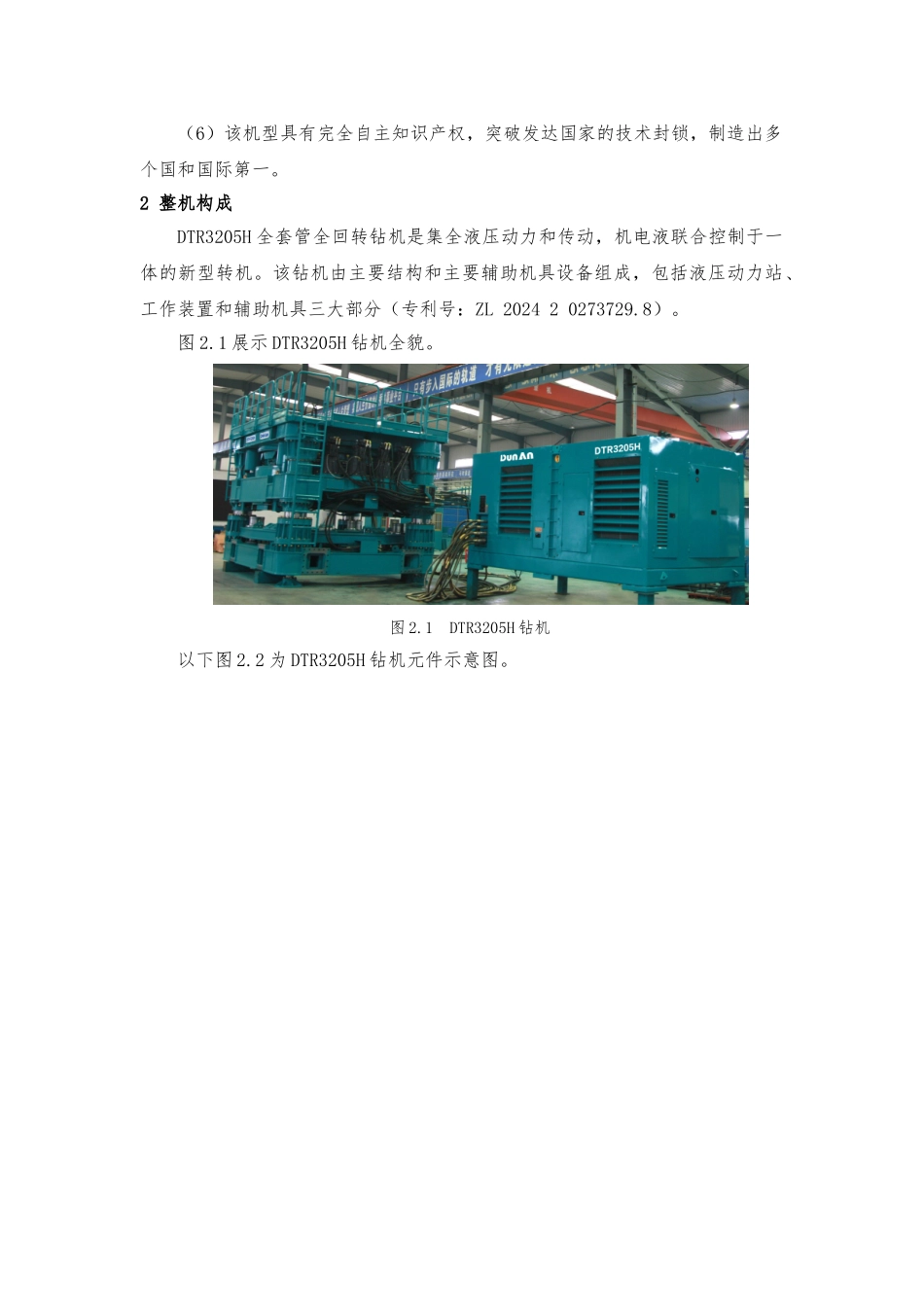

全球最大 DTR3205H 型全套管全回转钻机介绍可可、建海、金立源、迅（盾安重工机械制造 ）摘要：本文主要介绍盾安重工机械制造自主研发的 DTR3205H 型全套管全回转钻机，主要包括其技术参数、机械部件、液压系统、电气系统和辅助机具的介绍。该机型主要适应于特别地层和复杂环境下施工，其性能稳定可靠，施工效率高。关键词：全套管全回转钻机；技术参数；机械部件；辅助机具1 引言随着城市化进程的加速，复杂地质环境施工项目日益增多，全套管全回转钻机以环保、可靠、高效的钻进技术优势应用围越来越广，我国急需经济有用的大型全套管全回转钻机。在国全套管全回转钻机属于全新产品，国尚无拥有完全自主知识产权的厂家，技术与应用上具有一定的挑战性。全套管全回转钻机的成功研发填补国技术空白，极大冲击全套管全回转钻机市场，减少进口，满足国市场需求，实现自主研发生产和销售。DTR3205H 全套管全回转钻机安全保护措施齐全、操作方便、施工效率高，该机具有以下主要特点：（1）原装美国康明斯发动机，动力强劲，性能稳定。（2）日本原装川崎液压系统，可靠性高。（3）与大学国家电液控制工程技术讨论中心合作开发的全套管全回转钻机电液压控制系统，性能稳定、可靠、操作简便。（4）瞬间增强系统，碰到障碍物时，可瞬间加大起拔力和扭矩，清除障碍物。（5）多套马达减速机可以提供足够的扭矩，传递给套管强大的回转力，可适应复杂地层与切削障碍物。（6）该机型具有完全自主知识产权，突破发达国家的技术封锁，制造出多个国和国际第一。2 整机构成DTR3205H 全套管全回转钻机是集全液压动力和传动，机电液联合控制于一体的新型转机。该钻机由主要结构和主要辅助机具设备组成，包括液压动力站、工作装置和辅助机具三大部分（专利号：ZL 2024 2 0273729.8）。图 2.1 展示 DTR3205H 钻机全貌。图 2.1 DTR3205H 钻机以下图 2.2 为 DTR3205H 钻机元件示意图。图 2.2 DTR3205H 钻机元件示意图3 型号构成与介绍顶层支架底座传动箱体楔形副夹紧走台护栏减速机和马达立柱支腿油缸快换接头电器柜应急系统加油口散热口4 技术参数DTR3205H 全套管全回转钻机的技术参数如表 1 所示。表 1 盾安 DTR320H 全套管全回转钻机的技术参数型号单位参数备注钻孔直径mm2000Ø～ 3200Ø回转扭距kN·m9080/5368/3034瞬间 10593回转速度rpm0.6/1.0/1.8最大下压力kN1100+自重 600起拔力kN7237瞬间 8370压拔行程mm750工作装置质量k...
