FSK调制解调系统的建模与仿真设计说明

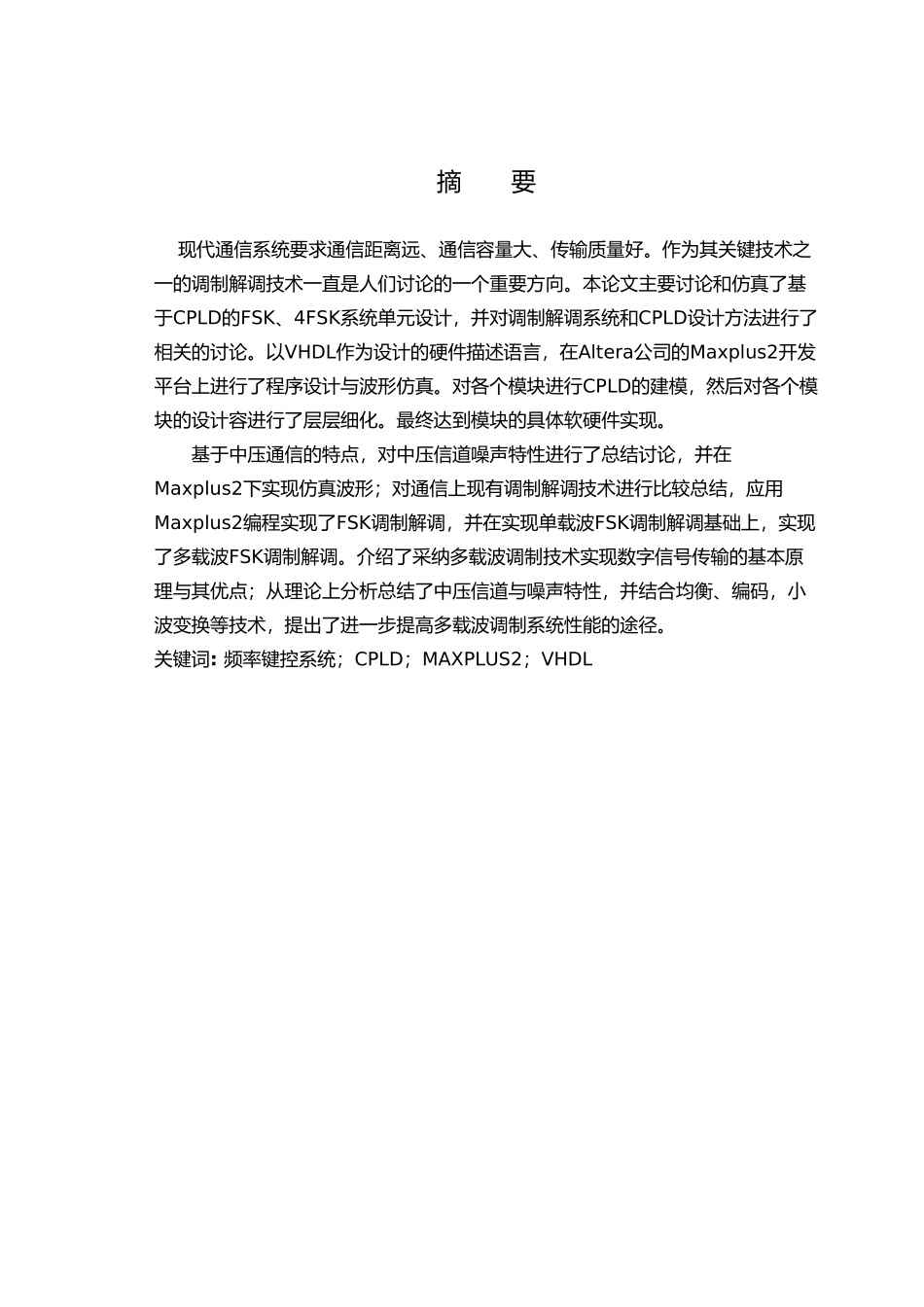

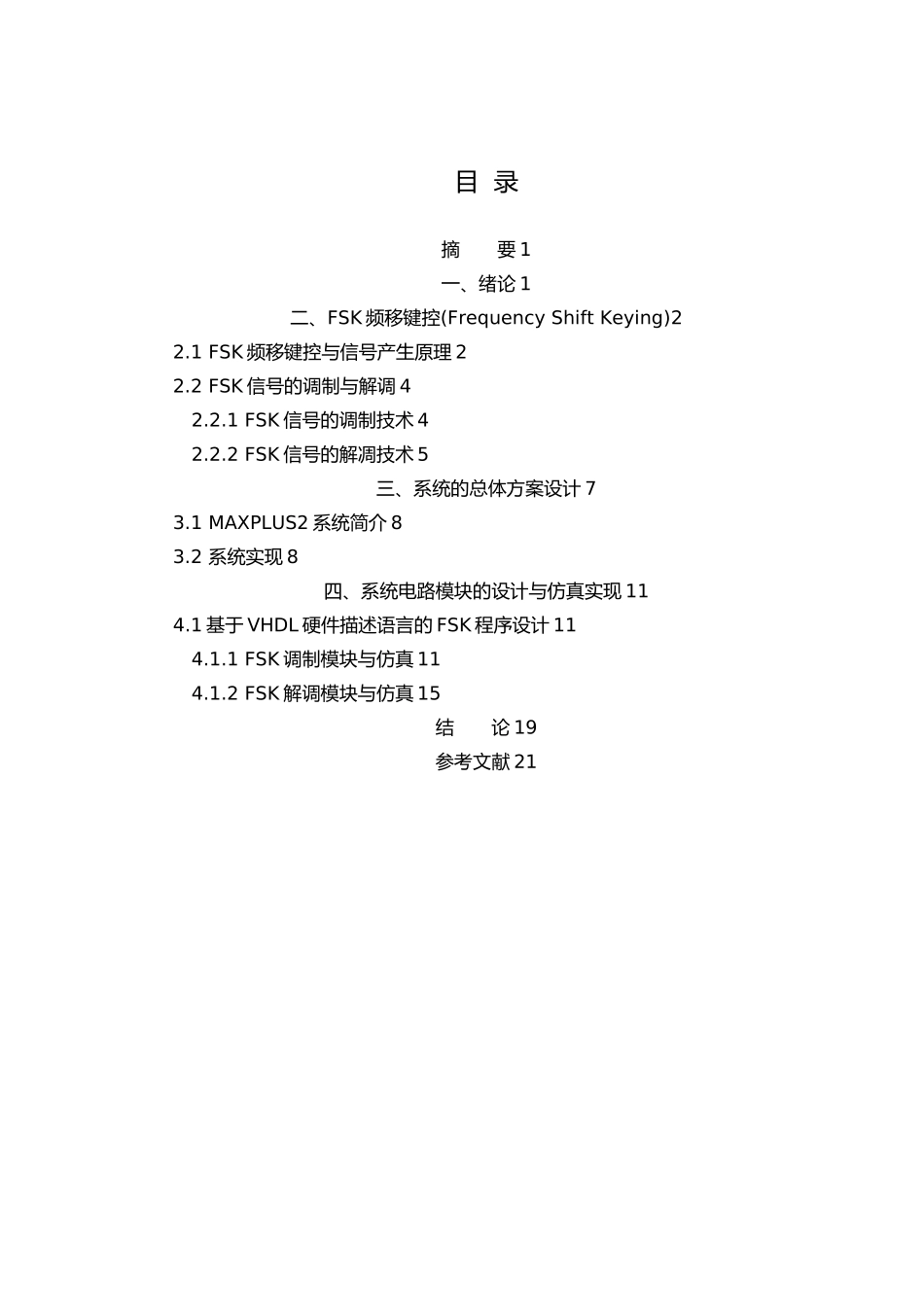

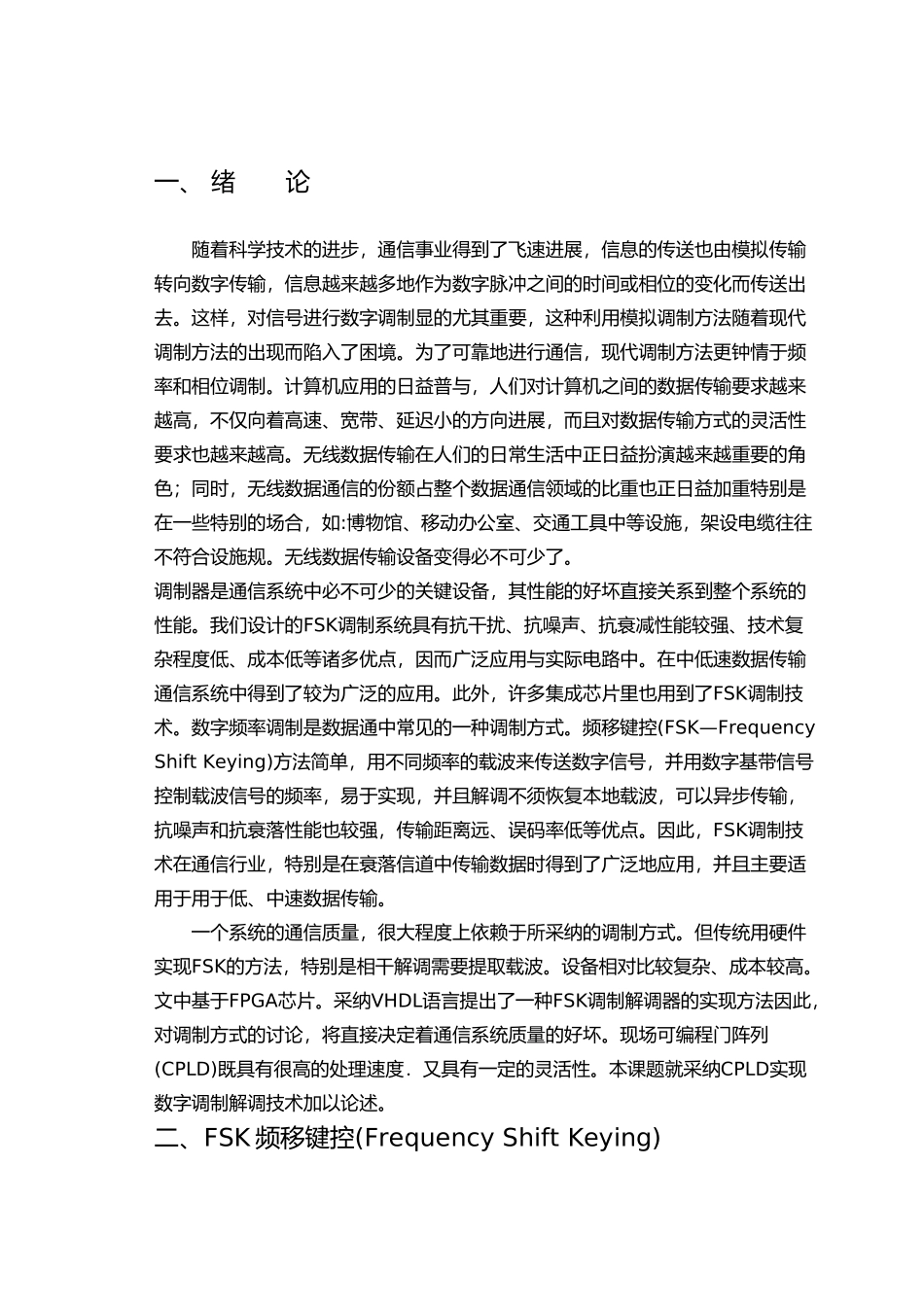

摘 要 现代通信系统要求通信距离远、通信容量大、传输质量好。作为其关键技术之一的调制解调技术一直是人们讨论的一个重要方向。本论文主要讨论和仿真了基于CPLD的FSK、4FSK系统单元设计，并对调制解调系统和CPLD设计方法进行了相关的讨论。以VHDL作为设计的硬件描述语言，在Altera公司的Maxplus2开发平台上进行了程序设计与波形仿真。对各个模块进行CPLD的建模，然后对各个模块的设计容进行了层层细化。最终达到模块的具体软硬件实现。基于中压通信的特点，对中压信道噪声特性进行了总结讨论，并在Maxplus2下实现仿真波形；对通信上现有调制解调技术进行比较总结，应用Maxplus2编程实现了FSK调制解调，并在实现单载波FSK调制解调基础上，实现了多载波FSK调制解调。介绍了采纳多载波调制技术实现数字信号传输的基本原理与其优点；从理论上分析总结了中压信道与噪声特性，并结合均衡、编码，小波变换等技术，提出了进一步提高多载波调制系统性能的途径。关键词: 频率键控系统；CPLD；MAXPLUS2；VHDL目 录摘 要 1一、绪论 1二、FSK 频移键控(Frequency Shift Keying)22.1 FSK 频移键控与信号产生原理 22.2 FSK 信号的调制与解调 42.2.1 FSK 信号的调制技术 42.2.2 FSK 信号的解凋技术 5三、系统的总体方案设计 73.1 MAXPLUS2 系统简介 83.2 系统实现 8四、系统电路模块的设计与仿真实现 114.1 基于 VHDL 硬件描述语言的 FSK 程序设计 114.1.1 FSK 调制模块与仿真 114.1.2 FSK 解调模块与仿真 15结 论 19参考文献 21一、 绪 论随着科学技术的进步，通信事业得到了飞速进展，信息的传送也由模拟传输转向数字传输，信息越来越多地作为数字脉冲之间的时间或相位的变化而传送出去。这样，对信号进行数字调制显的尤其重要，这种利用模拟调制方法随着现代调制方法的出现而陷入了困境。为了可靠地进行通信，现代调制方法更钟情于频率和相位调制。计算机应用的日益普与，人们对计算机之间的数据传输要求越来越高，不仅向着高速、宽带、延迟小的方向进展，而且对数据传输方式的灵活性要求也越来越高。无线数据传输在人们的日常生活中正日益扮演越来越重要的角色；同时，无线数据通信的份额占整个数据通信领域的比重也正日益加重特别是在一些特别的场合，如:博物馆、移动办公室、交通工具中等设施，架设电缆往往不符合设施规。无线数据传输设备变得必不可少了。调制器是通信系统中必不可少的关键设备，其性能的好...
