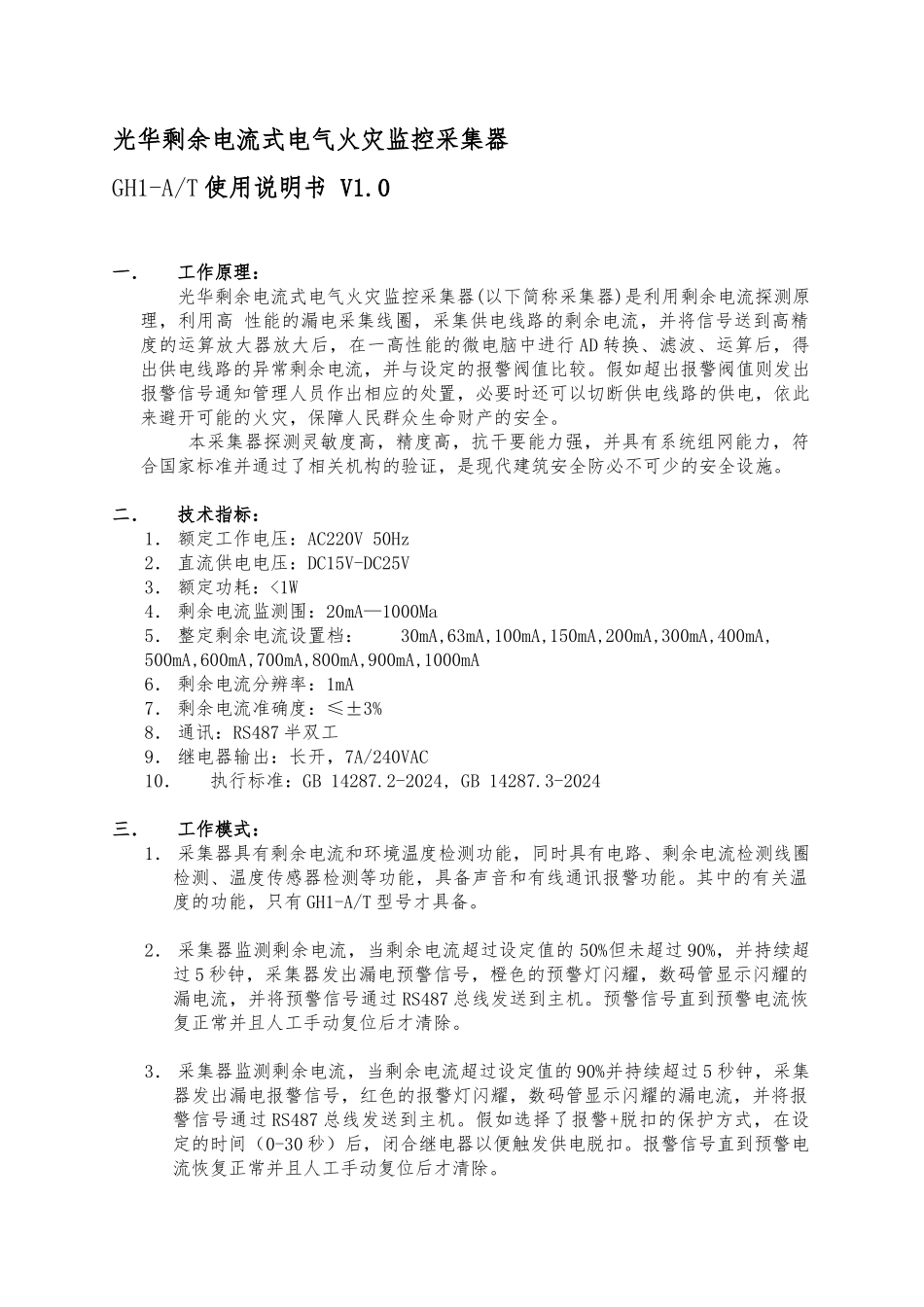

光华剩余电流式电气火灾监控采集器GH1-A/T 使用说明书 V1.0一．工作原理：光华剩余电流式电气火灾监控采集器(以下简称采集器)是利用剩余电流探测原理，利用高 性能的漏电采集线圈，采集供电线路的剩余电流，并将信号送到高精度的运算放大器放大后，在一高性能的微电脑中进行 AD 转换、滤波、运算后，得出供电线路的异常剩余电流，并与设定的报警阀值比较。假如超出报警阀值则发出报警信号通知管理人员作出相应的处置，必要时还可以切断供电线路的供电，依此来避开可能的火灾，保障人民群众生命财产的安全。 本采集器探测灵敏度高，精度高，抗干要能力强，并具有系统组网能力，符合国家标准并通过了相关机构的验证，是现代建筑安全防必不可少的安全设施。二．技术指标：1． 额定工作电压：AC220V 50Hz2． 直流供电电压：DC15V-DC25V3． 额定功耗：<1W4． 剩余电流监测围：20mA—1000Ma5． 整定剩余电流设置档： 30mA,63mA,100mA,150mA,200mA,300mA,400mA,500mA,600mA,700mA,800mA,900mA,1000mA6． 剩余电流分辨率：1mA7． 剩余电流准确度：≤±3% 8． 通讯：RS487 半双工9． 继电器输出：长开，7A/240VAC10．执行标准：GB 14287.2-2024, GB 14287.3-2024三．工作模式：1． 采集器具有剩余电流和环境温度检测功能，同时具有电路、剩余电流检测线圈检测、温度传感器检测等功能，具备声音和有线通讯报警功能。其中的有关温度的功能，只有 GH1-A/T 型号才具备。2． 采集器监测剩余电流，当剩余电流超过设定值的 50%但未超过 90%，并持续超过 5 秒钟，采集器发出漏电预警信号，橙色的预警灯闪耀，数码管显示闪耀的漏电流，并将预警信号通过 RS487 总线发送到主机。预警信号直到预警电流恢复正常并且人工手动复位后才清除。3． 采集器监测剩余电流，当剩余电流超过设定值的 90%并持续超过 5 秒钟，采集器发出漏电报警信号，红色的报警灯闪耀，数码管显示闪耀的漏电流，并将报警信号通过 RS487 总线发送到主机。假如选择了报警+脱扣的保护方式，在设定的时间（0-30 秒）后，闭合继电器以便触发供电脱扣。报警信号直到预警电流恢复正常并且人工手动复位后才清除。4． GH1-A/T 采集器监测环境温度，当环境温度超过设定值时，采集器发出超温报警信号，红色的报警灯闪耀，数码管显示闪耀的环境温度，并将报警信号通过RS487 总线发送到主机。预警信号直到预警电流恢复正常并且人工手动复位后才清除。5． 假如漏电线...
