GNSS测量网在工程建设的应用

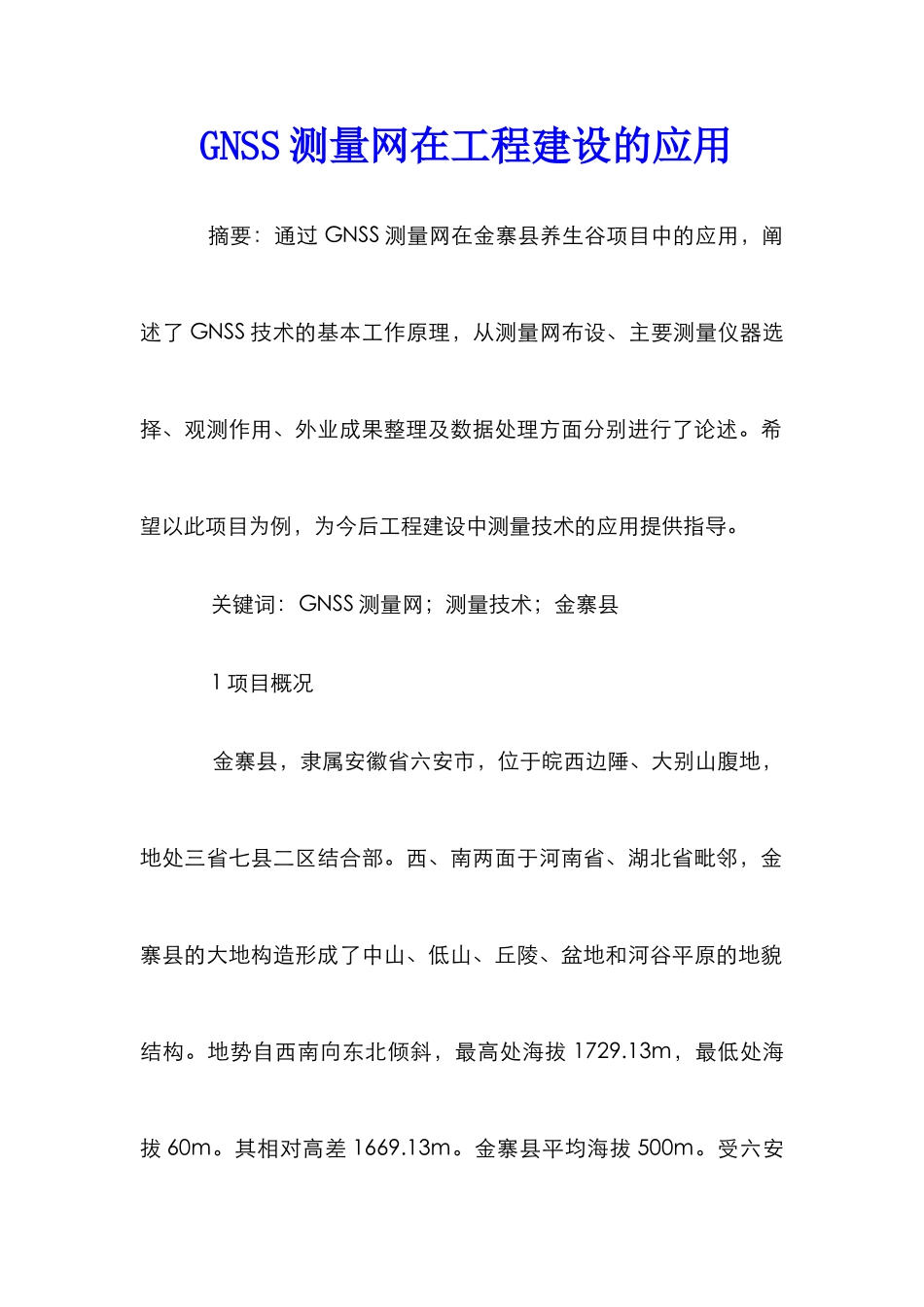

GNSS测量网在工程建设的应用_第1页
1/11

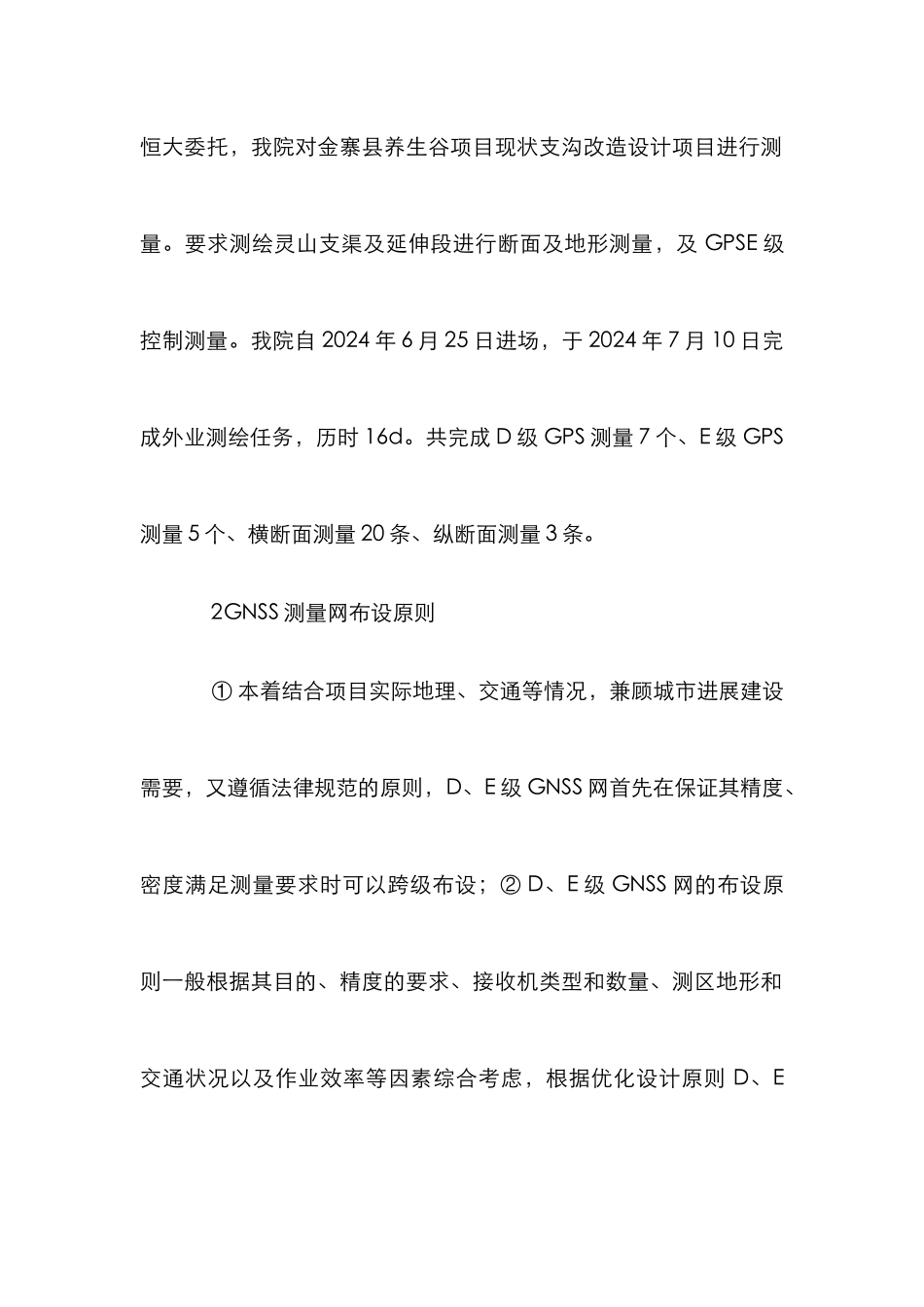

GNSS测量网在工程建设的应用_第2页
2/11

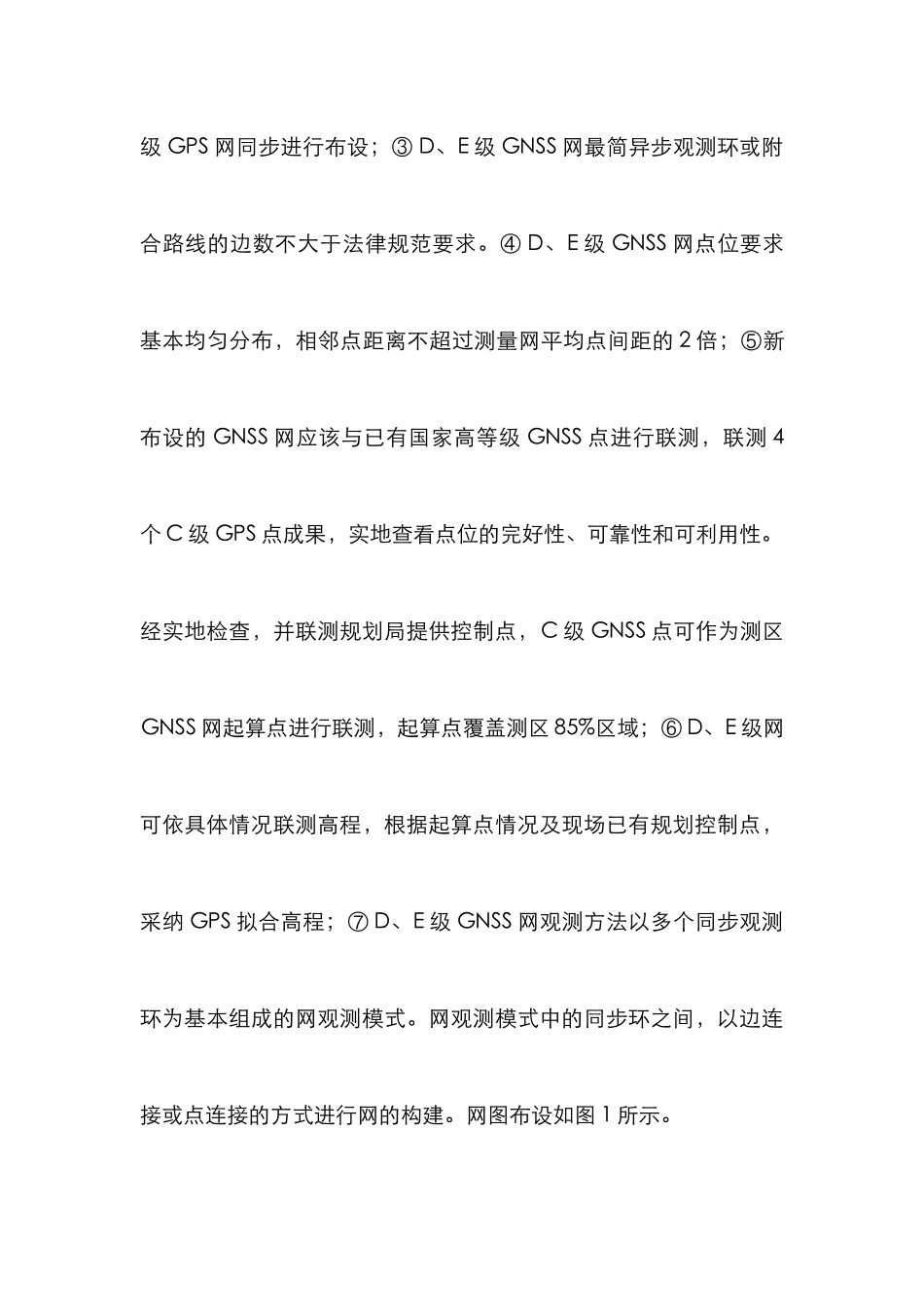

GNSS测量网在工程建设的应用_第3页
3/11
GNSS 测量网在工程建设的应用 摘要:通过 GNSS 测量网在金寨县养生谷项目中的应用,阐述了 GNSS 技术的基本工作原理,从测量网布设、主要测量仪器选择、观测作用、外业成果整理及数据处理方面分别进行了论述。希望以此项目为例,为今后工程建设中测量技术的应用提供指导。 关键词:GNSS 测量网;测量技术;金寨县 1 项目概况 金寨县,隶属安徽省六安市,位于皖西边陲、大别山腹地,地处三省七县二区结合部。西、南两面于河南省、湖北省毗邻,金寨县的大地构造形成了中山、低山、丘陵、盆地和河谷平原的地貌结构。地势自西南向东北倾斜,最高处海拔 1729.13m,最低处海拔 60m。其相对高差 1669.13m。金寨县平均海拔 500m。受六安恒大委托,我院对金寨县养生谷项目现状支沟改造设计项目进行测量。要求测绘灵山支渠及延伸段进行断面及地形测量,及 GPSE 级控制测量。我院自 2024 年 6 月 25 日进场,于 2024 年 7 月 10 日完成外业测绘任务,历时 16d。共完成 D 级 GPS 测量 7 个、E 级 GPS测量 5 个、横断面测量 20 条、纵断面测量 3 条。 2GNSS 测量网布设原则 ① 本着结合项目实际地理、交通等情况,兼顾城市进展建设需要,又遵循法律规范的原则,D、E 级 GNSS 网首先在保证其精度、密度满足测量要求时可以跨级布设;② D、E 级 GNSS 网的布设原则一般根据其目的、精度的要求、接收机类型和数量、测区地形和交通状况以及作业效率等因素综合考虑,根据优化设计原则 D、E级 GPS 网同步进行布设;③ D、E 级 GNSS 网最简异步观测环或附合路线的边数不大于法律规范要求。④ D、E 级 GNSS 网点位要求基本均匀分布,相邻点距离不超过测量网平均点间距的 2 倍;⑤新布设的 GNSS 网应该与已有国家高等级 GNSS 点进行联测,联测 4个 C 级 GPS 点成果,实地查看点位的完好性、可靠性和可利用性。经实地检查,并联测规划局提供控制点,C 级 GNSS 点可作为测区GNSS 网起算点进行联测,起算点覆盖测区 85%区域;⑥ D、E 级网可依具体情况联测高程,根据起算点情况及现场已有规划控制点,采纳 GPS 拟合高程;⑦ D、E 级 GNSS 网观测方法以多个同步观测环为基本组成的网观测模式。网观测模式中的同步环之间,以边连接或点连接的方式进行网的构建。网图布设如图 1 所示。 3 点位选择及布设 3.1D、E 级 GNSS 点位布设要求。①接收设备便于安置及操作,视野开阔...
