hfss矩形微带贴片天线的仿真设计报告

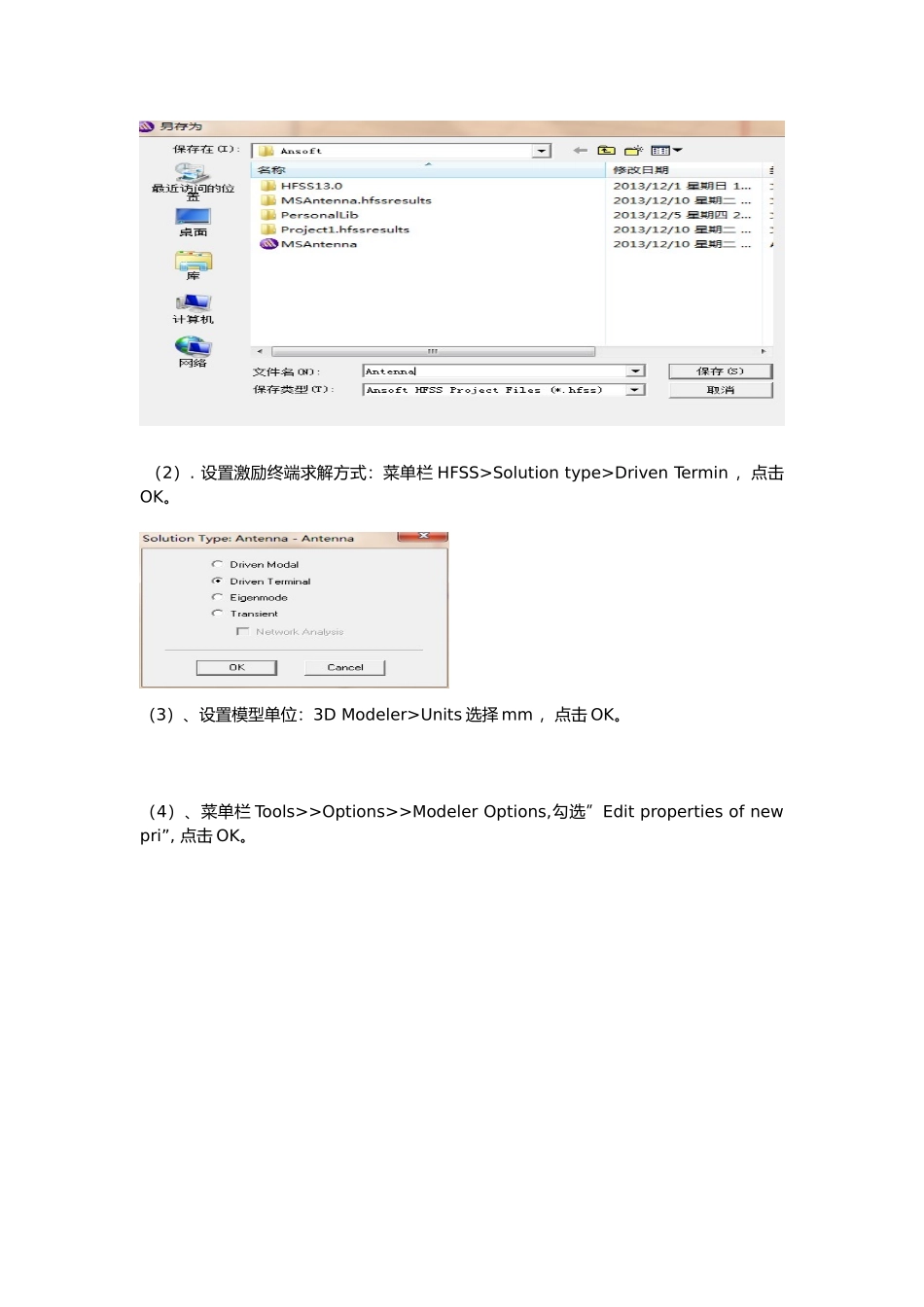

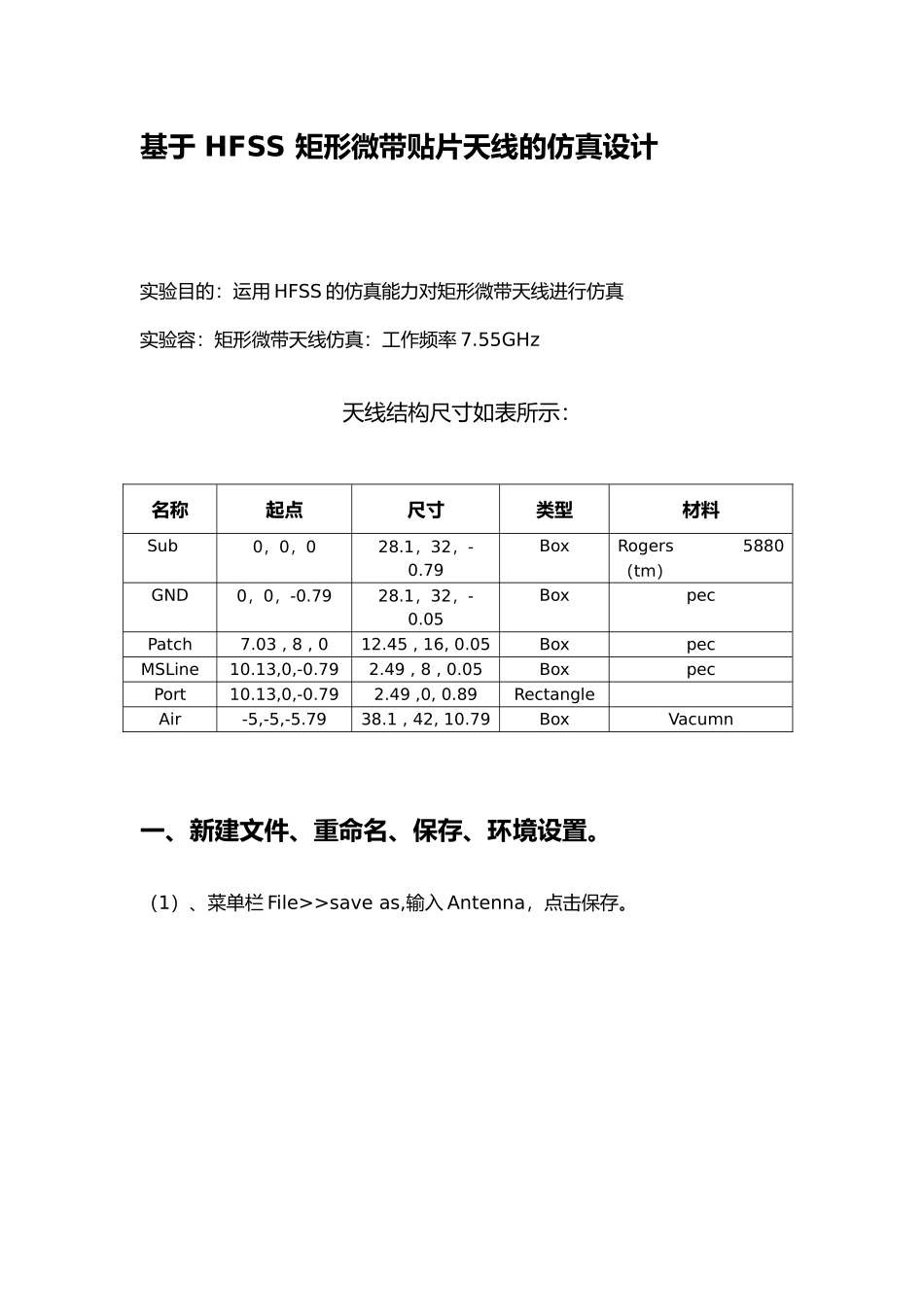

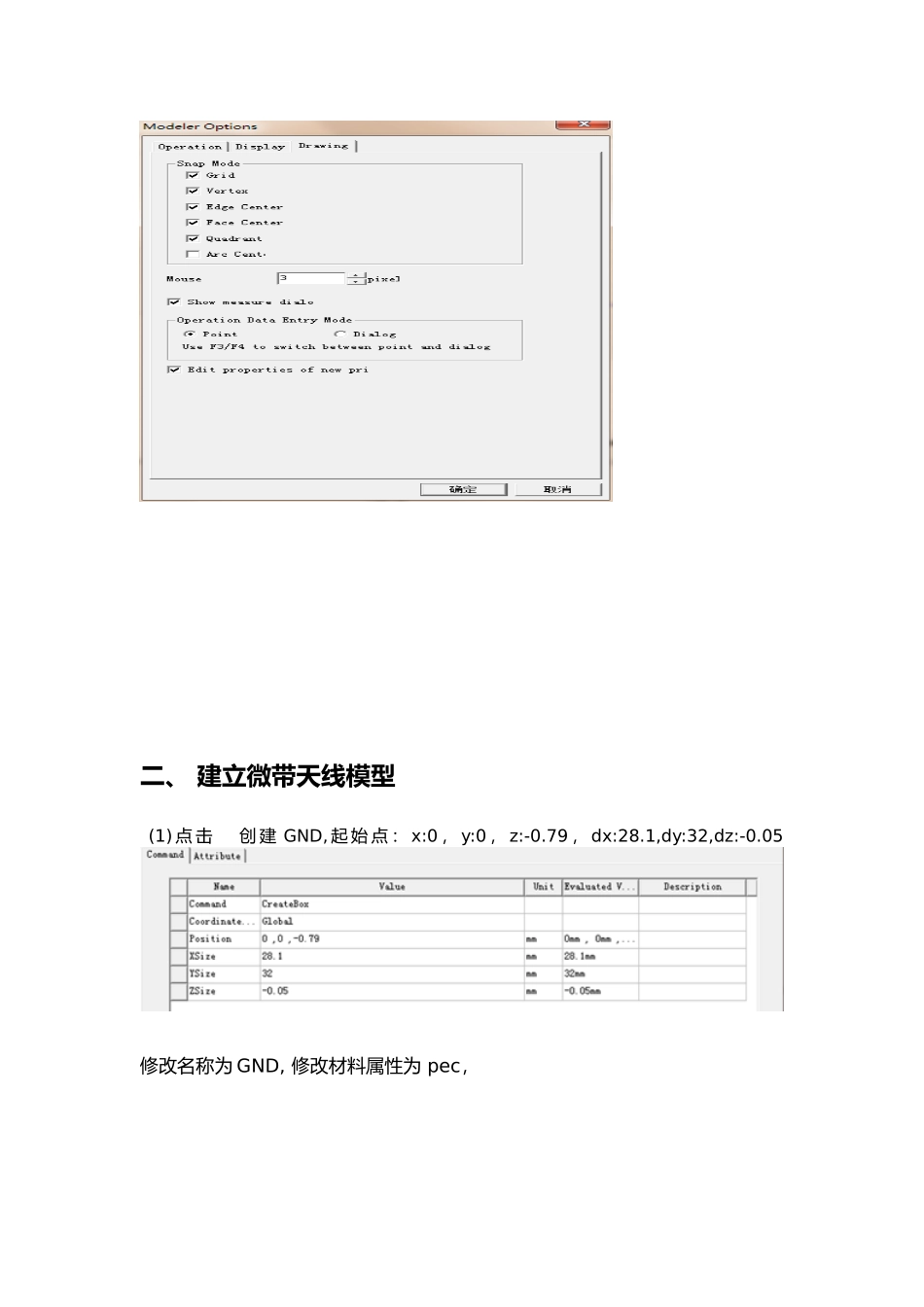

基于 HFSS 矩形微带贴片天线的仿真设计实验目的：运用 HFSS 的仿真能力对矩形微带天线进行仿真 实验容：矩形微带天线仿真：工作频率 7.55GHz天线结构尺寸如表所示：名称起点尺寸类型材料 Sub0，0，028.1，32，-0.79BoxRogers 5880 （tm） GND0，0，-0.7928.1，32，-0.05BoxpecPatch7.03 , 8 , 012.45 , 16, 0.05BoxpecMSLine10.13,0,-0.792.49 , 8 , 0.05BoxpecPort10.13,0,-0.792.49 ,0, 0.89RectangleAir -5,-5,-5.7938.1 , 42, 10.79BoxVacumn一、新建文件、重命名、保存、环境设置。（1）、菜单栏 File>>save as,输入 Antenna，点击保存。 （2）. 设置激励终端求解方式：菜单栏 HFSS>Solution type>Driven Termin ，点击OK。（3）、设置模型单位：3D Modeler>Units 选择 mm ，点击 OK。（4）、菜单栏 Tools>>Options>>Modeler Options,勾选”Edit properties of new pri”, 点击 OK。二、 建立微带天线模型 (1) 点 击 创 建 GND, 起 始 点 ： x:0 ， y:0 ， z:-0.79 ， dx:28.1,dy:32,dz:-0.05 修改名称为 GND, 修改材料属性为 pec，(2) 介质基片：点击 ，： x:0 ，y:0 ，z:0 。 dx: 28.1 ，dy: 32 ，dz: - 0.794，修改名称为 Sub，修改材料属性为 Rogers RT/Duriod 5880，修改颜色为绿色 ，透明度 0.4。点击 OK(3) 建立天线模型 patch，点击，x:7.03,y: 8, z:0 ，dx: 12.45，dy: 16，dz: 0.05命名为 patch，点击 OK。(4) 建立天线模型微带线 MSLine点击，x:10.13,y: 0, ,z: 0 ， dx:2.46，dy: 8，dz: 0.05，命名为 MSLine， 材料 pec, 透明度 0.4选中 Patch 和 MSLine，点击 Modeler>Boolean>Unite（5）、建立端口。创建供设置端口用的矩形，该矩形连接馈线与地 。Modeler>Grid Plane>XZ，或者 设置点击 ，创建 Port。命名为 port 双击 Port 下方 CreatRectangle输入：起始点：x: 10.13，y: 0，z:- 0.84，尺寸： dx:2.46，dy: 0，dz: 0.89（6）、创建 Air。点击，x:-5，y:-5，z:-5.79， dx:38.1, dy:42, dz:10.79修改名字为 Air，透明度 0.8., 三、 设置边界条件和端口激励。（1）设置理想金属边界：选择 GND，右击 Assign Boundaries>>Perfect E将理想边界命名为：PerfE_GND，，点击 OK。（2）、设置边界条件：选择 Port，点击 Assign Boundaries>>Perfect E在对话框中将其命名...
