IIC读卡器设计论文VIP专享

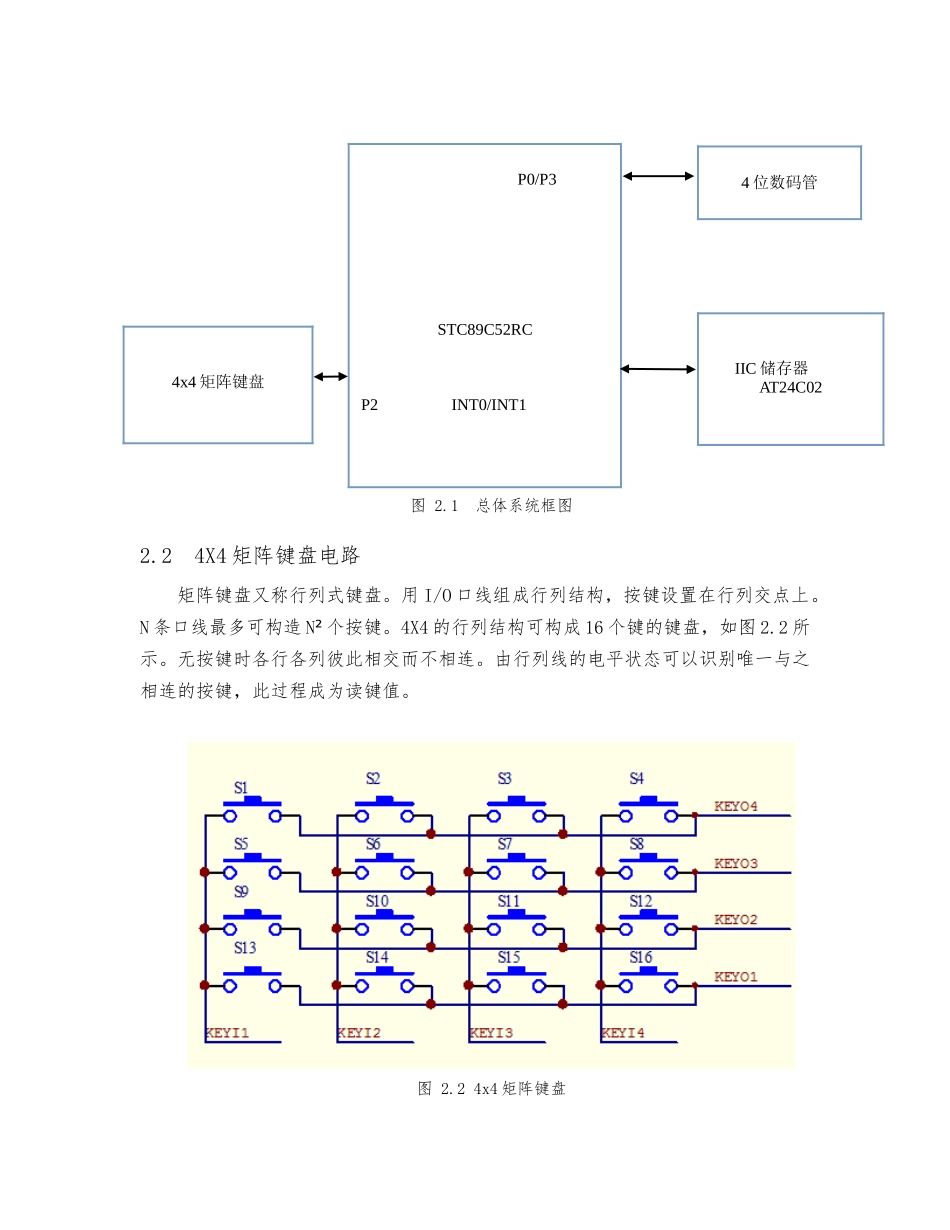

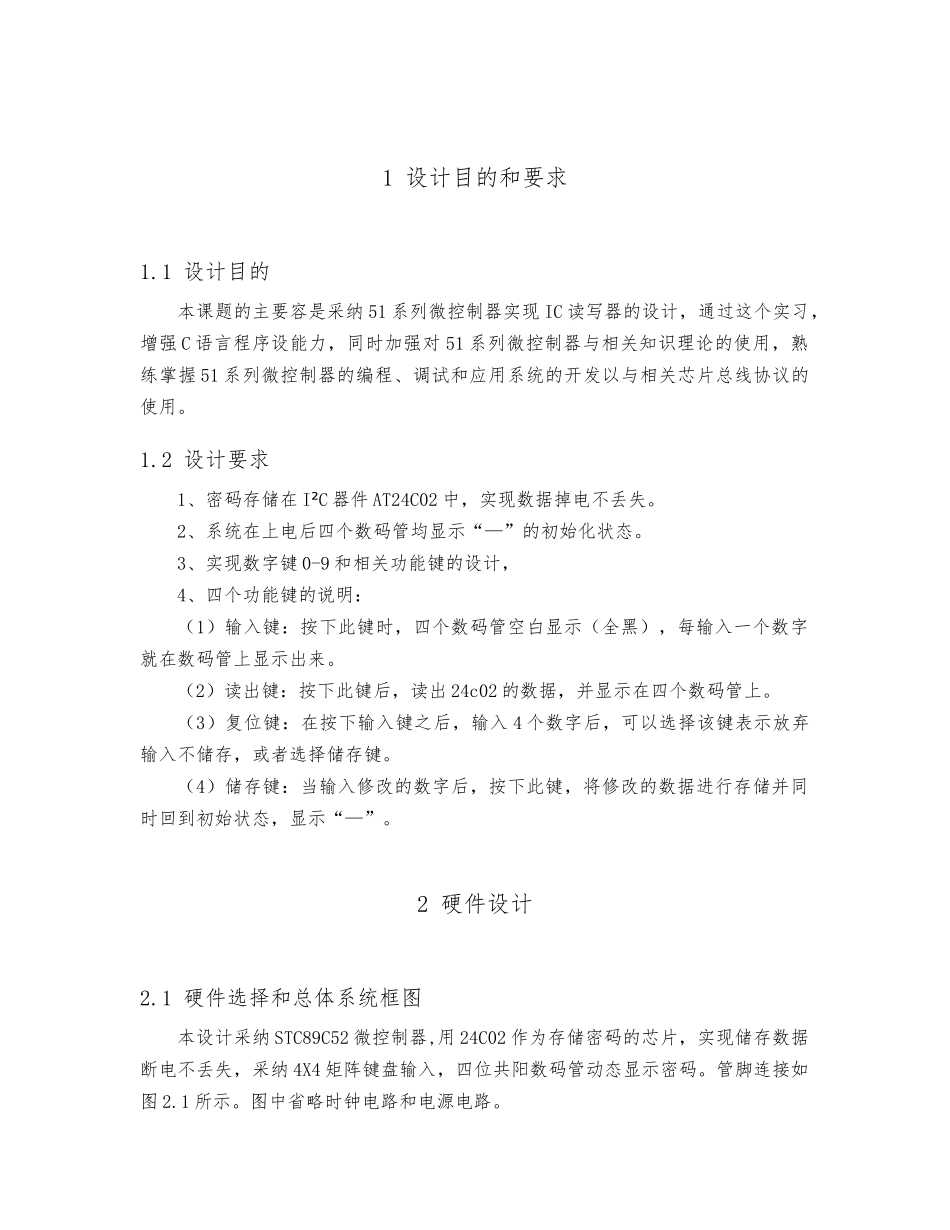

目 录1 设计目的和要求 11.1 设计目的 11.2 设计要求 12 硬件设计 22.1 硬件选择和总体系统框图 22.2 4x4 矩阵键盘电路 22.3 数码管动态、静态显示电路 32.4 数据储存电路 43 软件设计 73.1 软件总体流程 73.2 I²C 器件的读写 83.3 反转法读键值 93.4 数码管扫描显示 104 软硬件调试 124.1 软硬件协同调试 125 实习心得 13参考文献 15附录 161 设计目的和要求1.1 设计目的本课题的主要容是采纳 51 系列微控制器实现 IC 读写器的设计，通过这个实习，增强 C 语言程序设能力，同时加强对 51 系列微控制器与相关知识理论的使用，熟练掌握 51 系列微控制器的编程、调试和应用系统的开发以与相关芯片总线协议的使用。1.2 设计要求1、密码存储在 I C² 器件 AT24C02 中，实现数据掉电不丢失。2、系统在上电后四个数码管均显示“—”的初始化状态。3、实现数字键 0-9 和相关功能键的设计， 4、四个功能键的说明：（1）输入键：按下此键时，四个数码管空白显示（全黑），每输入一个数字就在数码管上显示出来。（2）读出键：按下此键后，读出 24c02 的数据，并显示在四个数码管上。（3）复位键：在按下输入键之后，输入 4 个数字后，可以选择该键表示放弃输入不储存，或者选择储存键。（4）储存键：当输入修改的数字后，按下此键，将修改的数据进行存储并同时回到初始状态，显示“—”。2 硬件设计2.1 硬件选择和总体系统框图本设计采纳 STC89C52 微控制器,用 24C02 作为存储密码的芯片，实现储存数据断电不丢失，采纳 4X4 矩阵键盘输入，四位共阳数码管动态显示密码。管脚连接如图 2.1 所示。图中省略时钟电路和电源电路。图 2.1 总体系统框图2.2 4X4 矩阵键盘电路矩阵键盘又称行列式键盘。用 I/O 口线组成行列结构，按键设置在行列交点上。N 条口线最多可构造 N² 个按键。4X4 的行列结构可构成 16 个键的键盘，如图 2.2 所示。无按键时各行各列彼此相交而不相连。由行列线的电平状态可以识别唯一与之相连的按键，此过程成为读键值。图 2.2 4x4 矩阵键盘 P0/P3STC89C52RCP2 INT0/INT14 位数码管 IIC 储存器AT24C024x4 矩阵键盘键盘读键采纳反转读键法。第一步：先置行线 P2.0~P2.3 为输入线，列线 P2.4~P2.7 为输出线，且输出为0。相应的 P2 口写为 0FH。若读入低 4 位的数据为 F，则表明有键按下，保存低 4位数据。低 4 位中电平 0 的...
