ISE12.4用Modsim_se10.a做仿真工具的仿真库编译方法

ISE12.4用Modsim_se10.a做仿真工具的仿真库编译方法_第1页
1/9
ISE12.4用Modsim_se10.a做仿真工具的仿真库编译方法_第2页
2/9
ISE12.4用Modsim_se10.a做仿真工具的仿真库编译方法_第3页
3/9

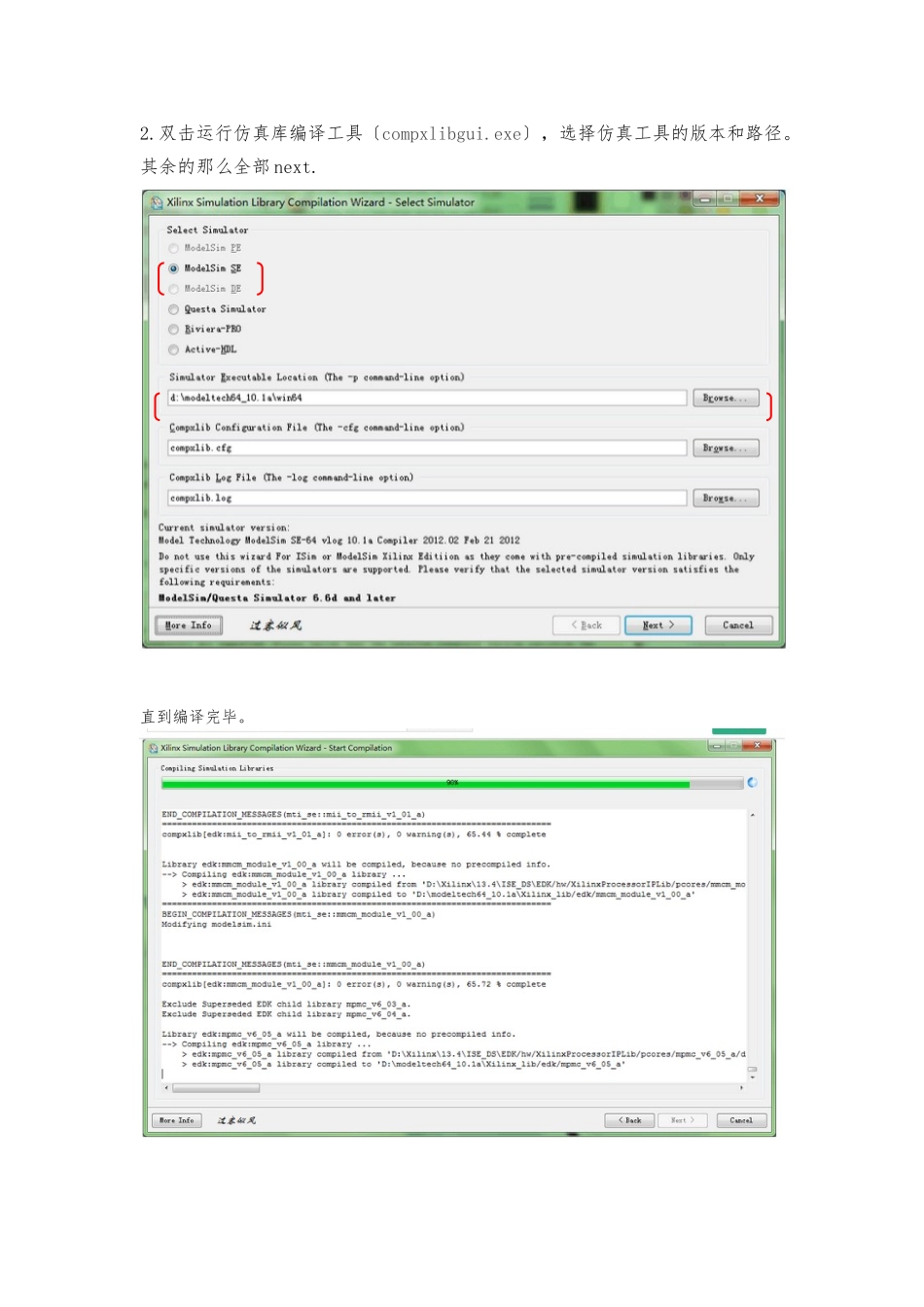

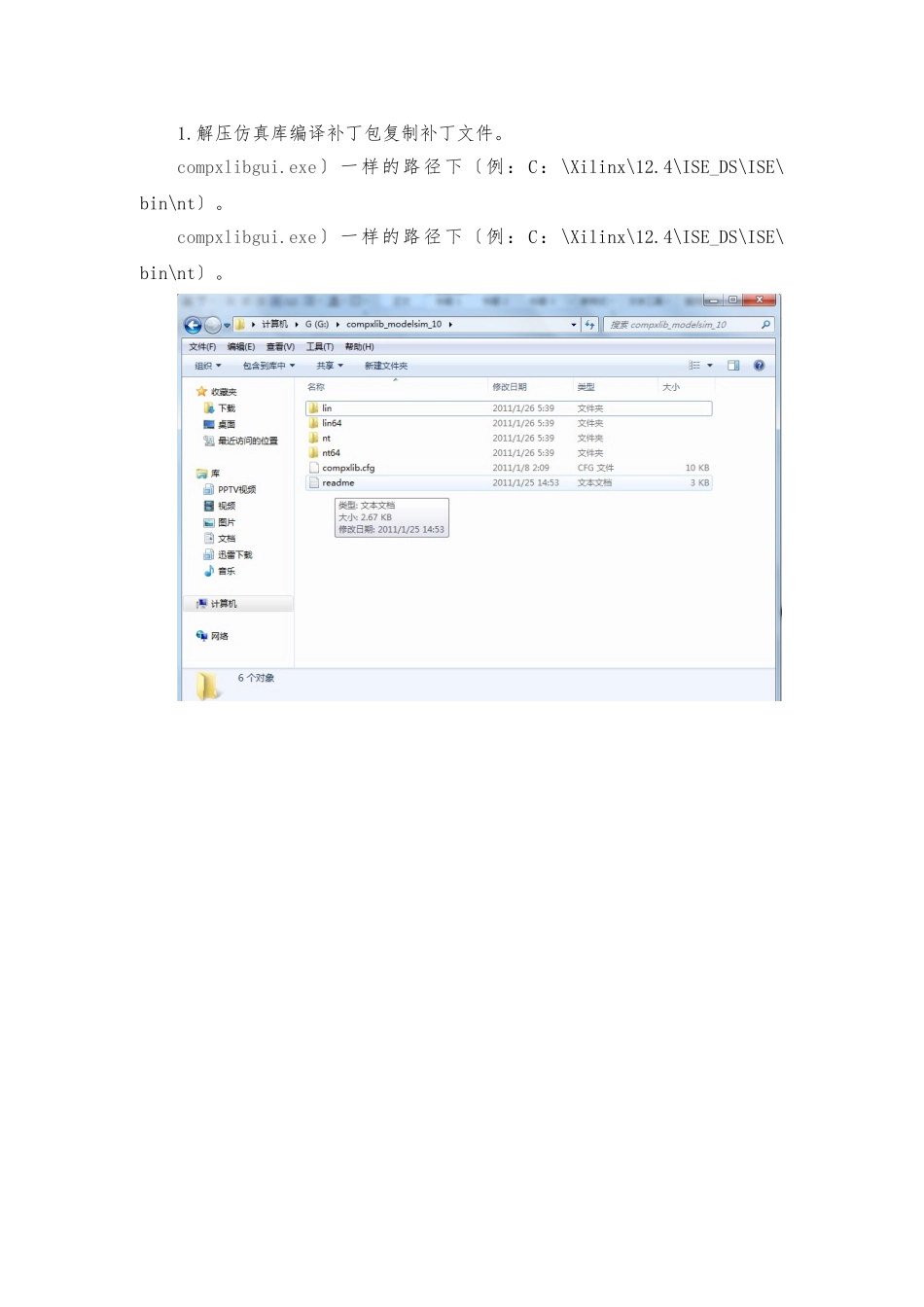

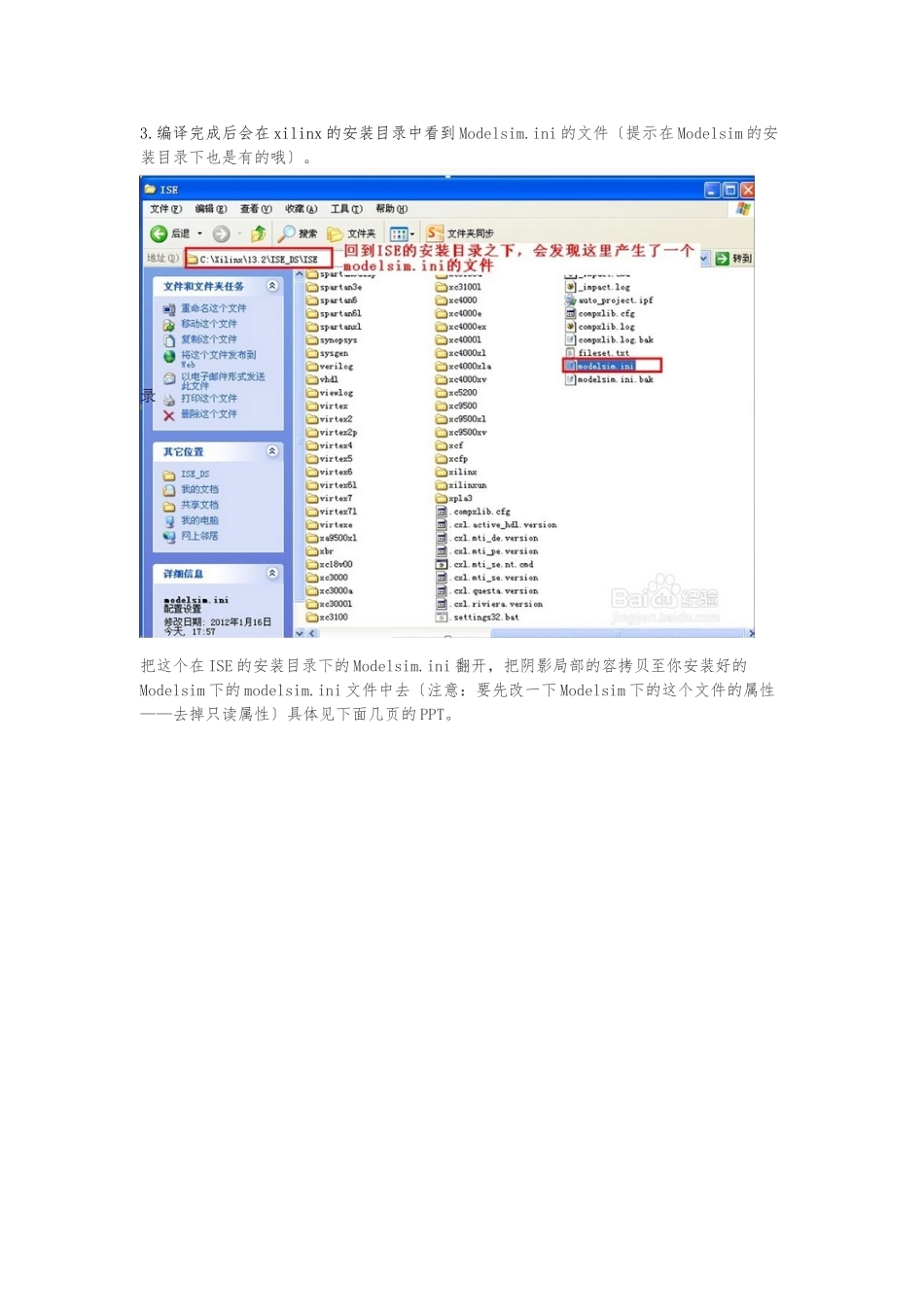

1.解压仿真库编译补丁包复制补丁文件。compxlibgui.exe〕一样的路径下〔例: C:\Xilinx\12.4\ISE_DS\ISE\bin\nt〕。compxlibgui.exe〕一样的路径下〔例: C:\Xilinx\12.4\ISE_DS\ISE\bin\nt〕。2.双击运行仿真库编译工具〔compxlibgui.exe〕,选择仿真工具的版本和路径。其余的那么全部 next.直到编译完毕。3.编译完成后会在 xilinx 的安装目录中看到 Modelsim.ini 的文件〔提示在 Modelsim 的安装目录下也是有的哦〕。把这个在 ISE 的安装目录下的 Modelsim.ini 翻开,把阴影局部的容拷贝至你安装好的Modelsim 下的 modelsim.ini 文件中去〔注意:要先改一下 Modelsim 下的这个文件的属性——去掉只读属性〕具体见下面几页的 PPT。4.1.翻开 ISE Project Navigator2.Edit-》Preference在弹出的窗口中进展图示的设置在 XC6VLX240T 上进展右击-》Design Properties这个时候的仿真器选择 Modelsim-SE verilog便可以在 ISE 中调用 modelsim 进展仿真了。
