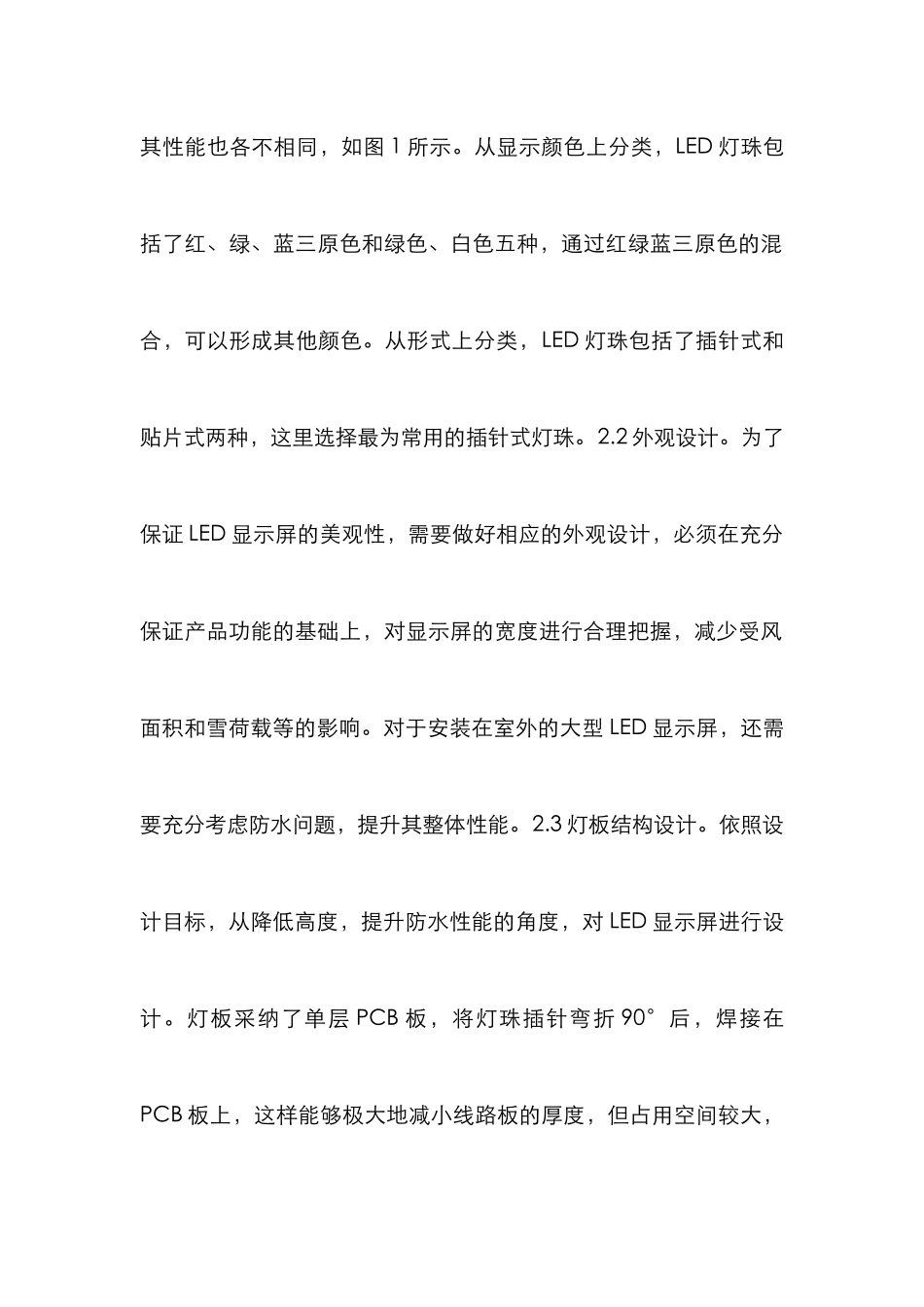

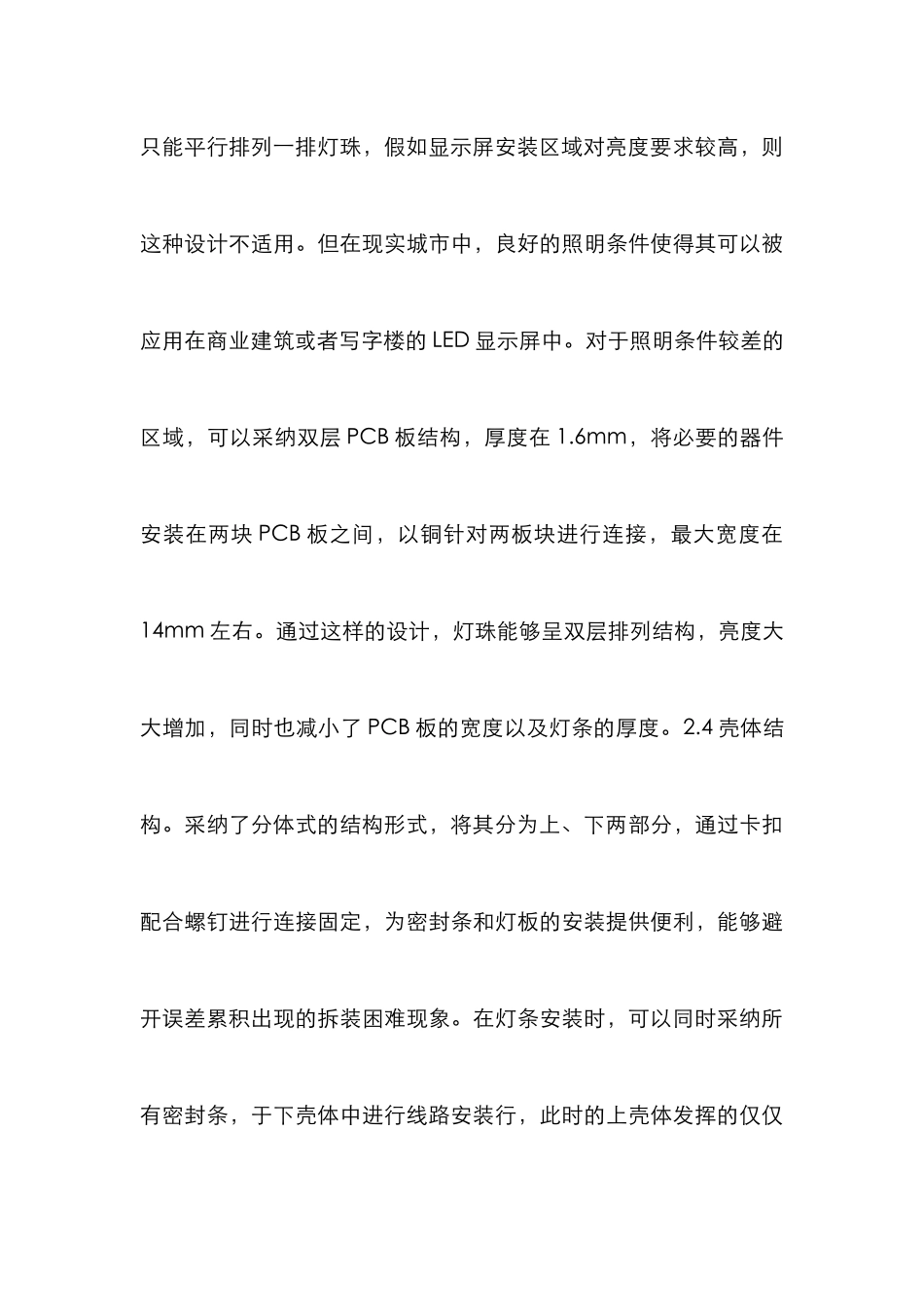

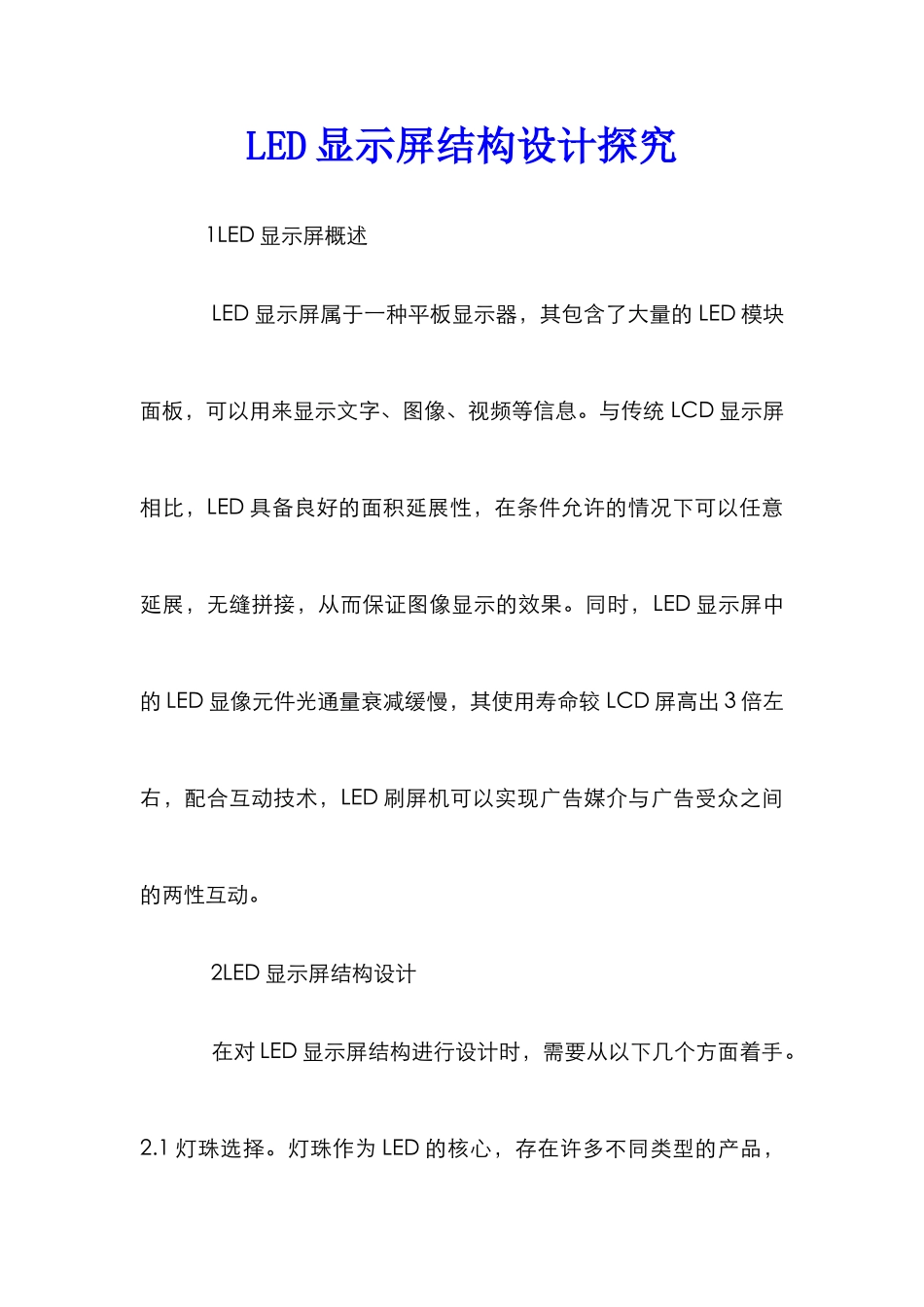

LED 显示屏结构设计探究 1LED 显示屏概述 LED 显示屏属于一种平板显示器，其包含了大量的 LED 模块面板，可以用来显示文字、图像、视频等信息。与传统 LCD 显示屏相比，LED 具备良好的面积延展性，在条件允许的情况下可以任意延展，无缝拼接，从而保证图像显示的效果。同时，LED 显示屏中的 LED 显像元件光通量衰减缓慢，其使用寿命较 LCD 屏高出 3 倍左右，配合互动技术，LED 刷屏机可以实现广告媒介与广告受众之间的两性互动。 2LED 显示屏结构设计 在对 LED 显示屏结构进行设计时，需要从以下几个方面着手。2.1 灯珠选择。灯珠作为 LED 的核心，存在许多不同类型的产品，其性能也各不相同，如图 1 所示。从显示颜色上分类，LED 灯珠包括了红、绿、蓝三原色和绿色、白色五种，通过红绿蓝三原色的混合，可以形成其他颜色。从形式上分类，LED 灯珠包括了插针式和贴片式两种，这里选择最为常用的插针式灯珠。2.2 外观设计。为了保证 LED 显示屏的美观性，需要做好相应的外观设计，必须在充分保证产品功能的基础上，对显示屏的宽度进行合理把握，减少受风面积和雪荷载等的影响。对于安装在室外的大型 LED 显示屏，还需要充分考虑防水问题，提升其整体性能。2.3 灯板结构设计。依照设计目标，从降低高度，提升防水性能的角度，对 LED 显示屏进行设计。灯板采纳了单层 PCB 板，将灯珠插针弯折 90°后，焊接在PCB 板上，这样能够极大地减小线路板的厚度，但占用空间较大，只能平行排列一排灯珠，假如显示屏安装区域对亮度要求较高，则这种设计不适用。但在现实城市中，良好的照明条件使得其可以被应用在商业建筑或者写字楼的 LED 显示屏中。对于照明条件较差的区域，可以采纳双层 PCB 板结构，厚度在 1.6mm，将必要的器件安装在两块 PCB 板之间，以铜针对两板块进行连接，最大宽度在14mm 左右。通过这样的设计，灯珠能够呈双层排列结构，亮度大大增加，同时也减小了 PCB 板的宽度以及灯条的厚度。2.4 壳体结构。采纳了分体式的结构形式，将其分为上、下两部分，通过卡扣配合螺钉进行连接固定，为密封条和灯板的安装提供便利，能够避开误差累积出现的拆装困难现象。在灯条安装时，可以同时采纳所有密封条，于下壳体中进行线路安装行，此时的上壳体发挥的仅仅是盖板作用，在线路板和密封条安装完成后，可以直接扣上上壳体，操作更加便捷。对灯壳结构进行三维建模，最终结果如图 2 所示。2.5 密封...
