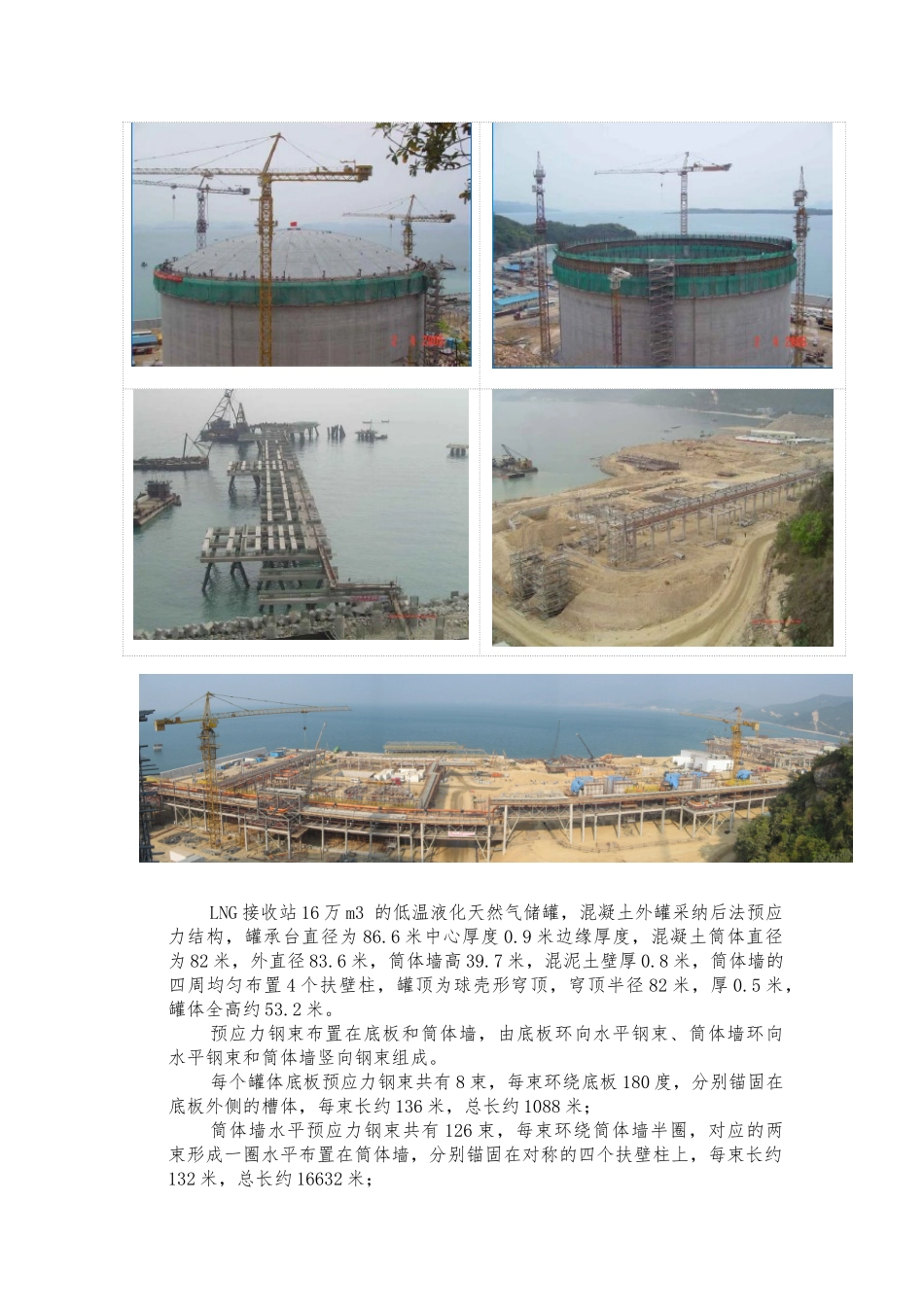

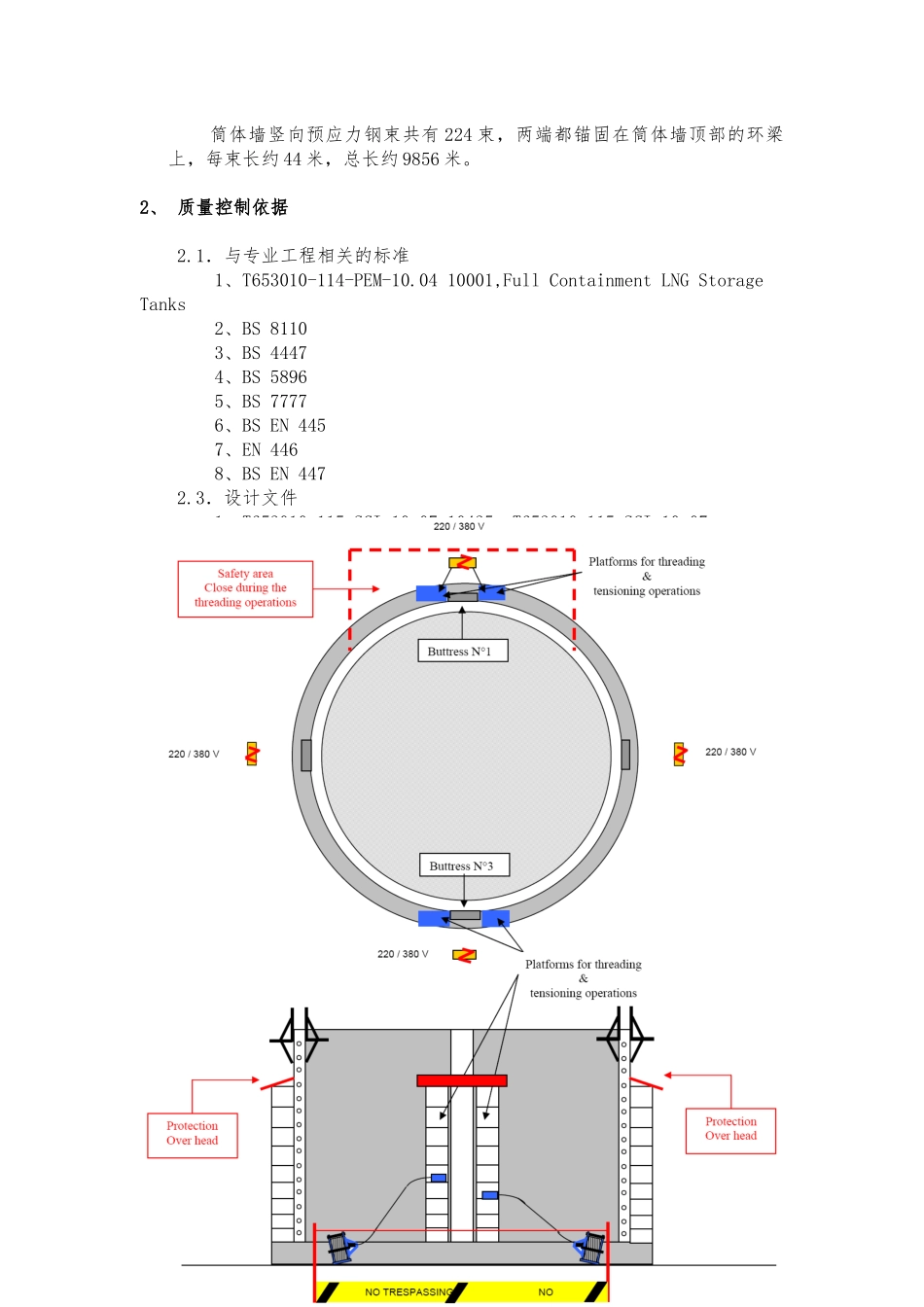

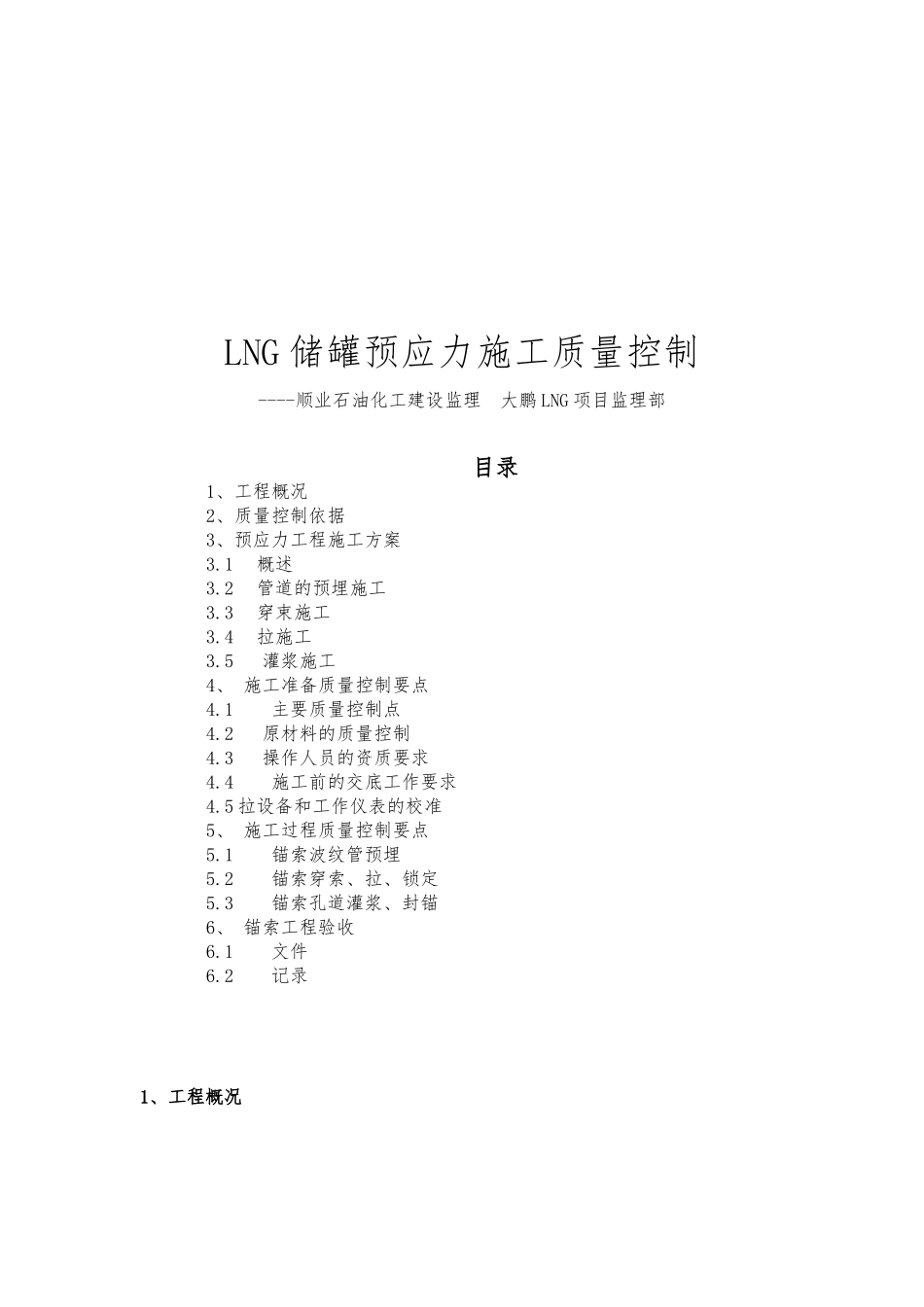

LNG 储罐预应力施工质量控制----顺业石油化工建设监理 大鹏 LNG 项目监理部目录1、工程概况2、质量控制依据3、预应力工程施工方案3.1 概述3.2 管道的预埋施工3.3 穿束施工3.4 拉施工3.5 灌浆施工4、 施工准备质量控制要点4.1 主要质量控制点4.2 原材料的质量控制4.3 操作人员的资质要求4.4 施工前的交底工作要求4.5 拉设备和工作仪表的校准5、 施工过程质量控制要点5.1 锚索波纹管预埋5.2 锚索穿索、拉、锁定5.3 锚索孔道灌浆、封锚6、 锚索工程验收6.1 文件6.2 记录1、工程概况LNG 接收站 16 万 m3 的低温液化天然气储罐,混凝土外罐采纳后法预应力结构,罐承台直径为 86.6 米中心厚度 0.9 米边缘厚度,混凝土筒体直径为 82 米,外直径 83.6 米,筒体墙高 39.7 米,混泥土壁厚 0.8 米,筒体墙的四周均匀布置 4 个扶壁柱,罐顶为球壳形穹顶,穹顶半径 82 米,厚 0.5 米,罐体全高约 53.2 米。预应力钢束布置在底板和筒体墙,由底板环向水平钢束、筒体墙环向水平钢束和筒体墙竖向钢束组成。每个罐体底板预应力钢束共有 8 束,每束环绕底板 180 度,分别锚固在底板外侧的槽体,每束长约 136 米,总长约 1088 米;筒体墙水平预应力钢束共有 126 束,每束环绕筒体墙半圈,对应的两束形成一圈水平布置在筒体墙,分别锚固在对称的四个扶壁柱上,每束长约132 米,总长约 16632 米;筒体墙竖向预应力钢束共有 224 束,两端都锚固在筒体墙顶部的环梁上,每束长约 44 米,总长约 9856 米。2、 质量控制依据2.1.与专业工程相关的标准1、T653010-114-PEM-10.04 10001,Full Containment LNG Storage Tanks2、BS 81103、BS 44474、BS 58965、BS 77776、BS EN 4457、EN 446 8、BS EN 4472.3.设计文件 1、T653010-115-SCI-10.07 10435、T653010-115-SCI-10.07 10436、T653010-115-SCI-10.07 10007、T653010-115-SCI-10.07 10200、T653010-115-SCI-10.07 10124 等 2、T653010-116-SCI-10.07 10435、T653010-116-SCI-10.07 10436、T653010-116-SCI-10.07 10007、T653010-116-SCI-10.07 10200、T653010-116-SCI-10.07 10124 等2.4.技术资料 1、T653010-114-SCI-10.04 10005 2、T653010-W03-SCI-40.81 50024 3、T653010-W03-SCI-40.81 500253、预应力工程施工方案3.1 概述3.1.1、对于筒体墙水平束的穿束、拉和灌浆,可以 4 个扶壁柱搭设脚手架或者在对称...
