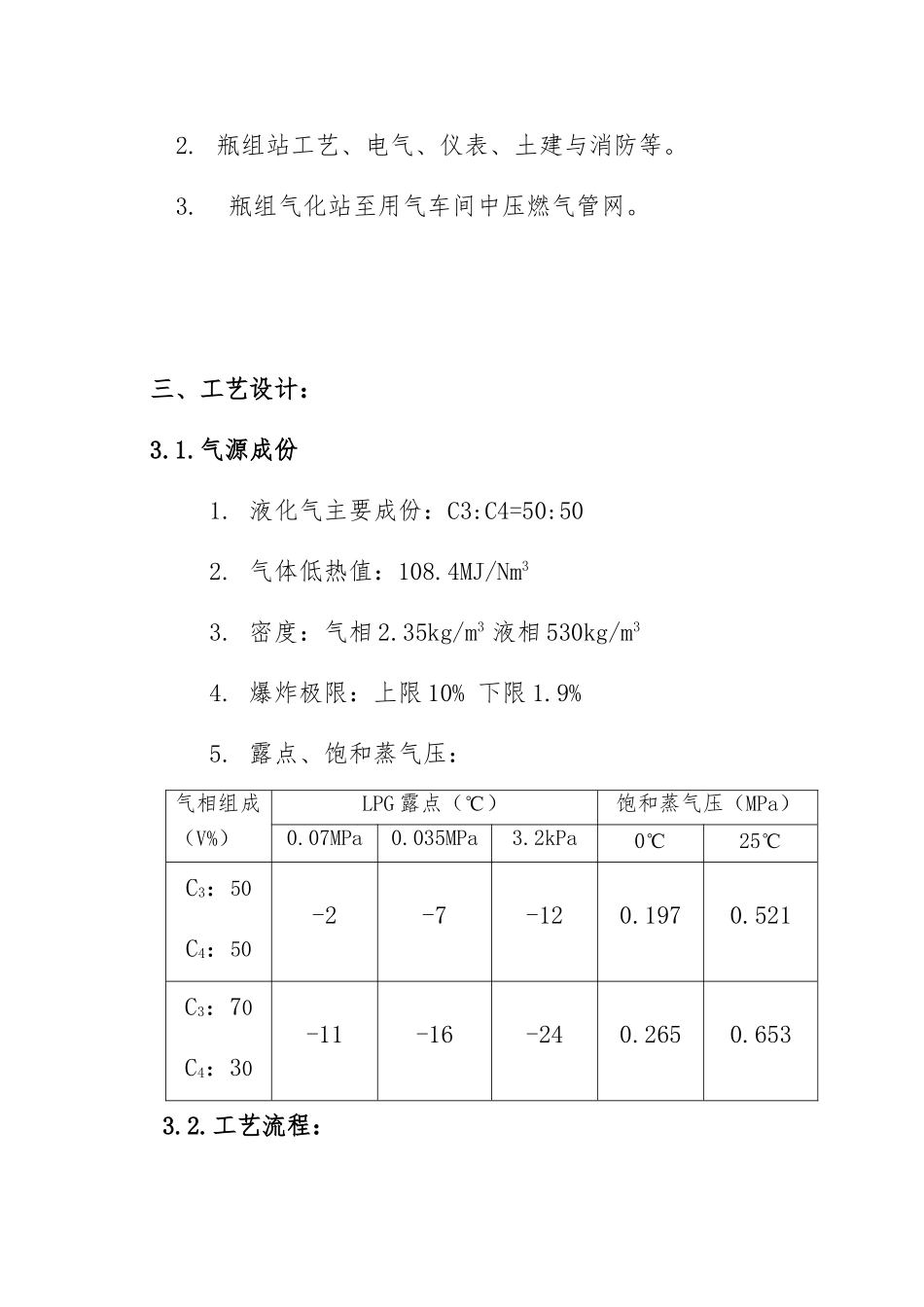

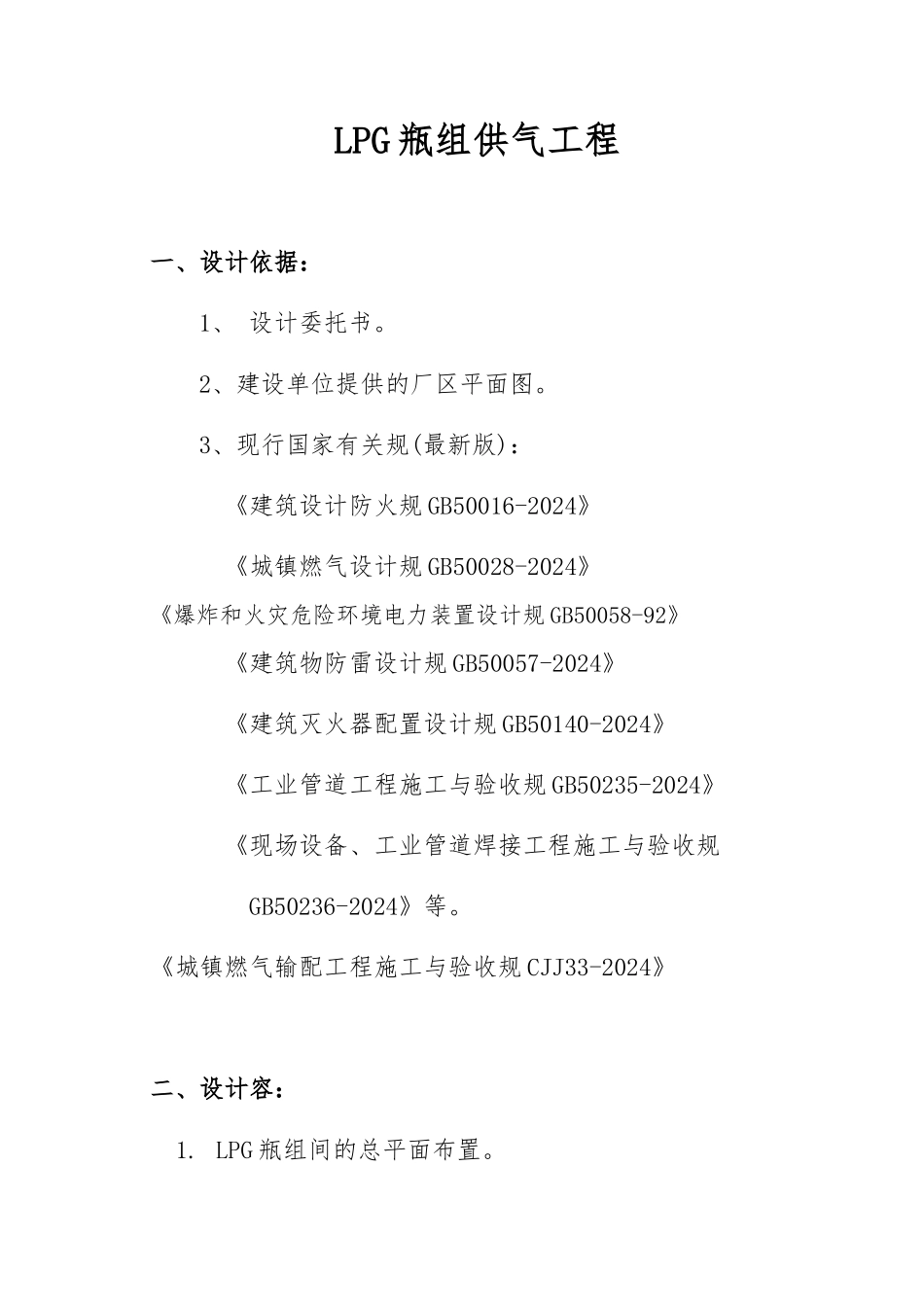

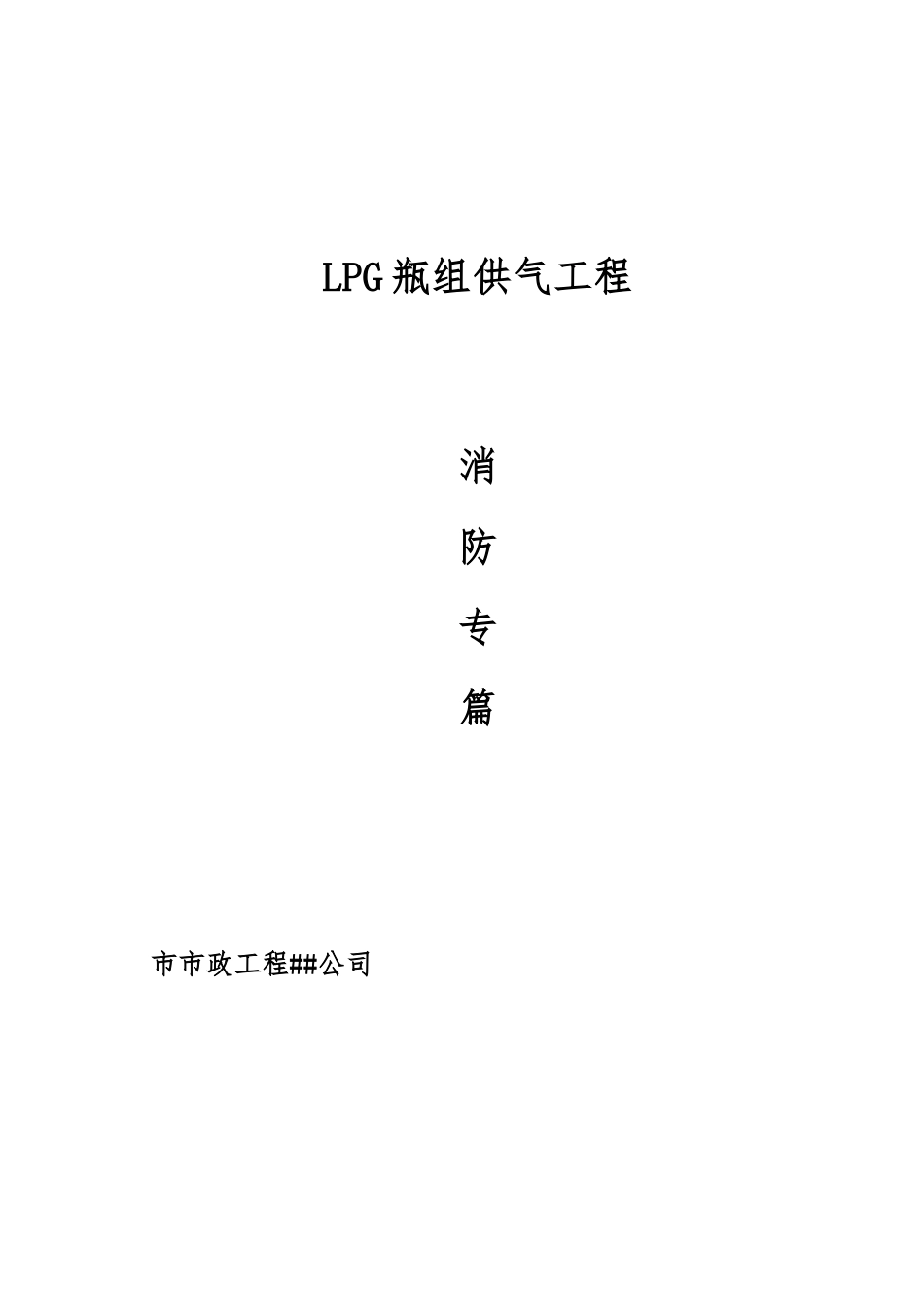

LPG 瓶组供气工程消防专篇市市政工程##公司LPG 瓶组供气工程一、设计依据:1、 设计委托书。2、建设单位提供的厂区平面图。3、现行国家有关规(最新版): 《建筑设计防火规 GB50016-2024》 《城镇燃气设计规 GB50028-2024》《爆炸和火灾危险环境电力装置设计规 GB50058-92》 《建筑物防雷设计规 GB50057-2024》 《建筑灭火器配置设计规 GB50140-2024》 《工业管道工程施工与验收规 GB50235-2024》 《现场设备、工业管道焊接工程施工与验收规 GB50236-2024》等。《城镇燃气输配工程施工与验收规 CJJ33-2024》二、设计容:1. LPG 瓶组间的总平面布置。2. 瓶组站工艺、电气、仪表、土建与消防等。3. 瓶组气化站至用气车间中压燃气管网。三、工艺设计:3.1.气源成份1. 液化气主要成份:C3:C4=50:502. 气体低热值:108.4MJ/Nm33. 密度:气相 2.35kg/m3 液相 530kg/m3 4. 爆炸极限:上限 10% 下限 1.9%5. 露点、饱和蒸气压:气相组成(V%)LPG 露点(℃)饱和蒸气压(MPa)0.07MPa0.035MPa3.2kPa0℃25℃C3:50C4:50-2-7-120.1970.521C3:70C4:30-11-16-240.2650.653 3.2.工艺流程:自然气化流程:50kg 气相钢瓶→手动切换→高中压调压器→中压管网→车间用气设备调压器→燃烧器3.3.供气能力与供气压力: 最大小时供气能力为 16kg/hr;供气压力为:0.03~0.06MPa。3.4.工艺设备:1.电加热气化器 TSV-100EX 气化能力:100kg/hr2.一级调压器 FISHER-627 出口压力:0.07Mpa四、瓶组间土建:1.瓶组间门窗外开。2.瓶组间为甲级具有爆炸危险的建、构筑物,建筑耐火等级按《建筑设计防火规》GBJ16-87 不低于“二级”。3.瓶组间地坪采纳不发火花面层,不发火花砂浆配合比(每 m3):配比1:21:2.5备注425#水泥kg557490中砂t1.481.63石灰石或白云石水m30.300.304.通风措施:在每个窗户下面设百页式地脚窗,距地面 10cm。五、消防:小型干粉灭火器可扑灭液化气火灾,也可扑灭电气火 灾。瓶组间设置 4kg 装干粉灭火器 2 只,悬挂式灭火器 3 只;气化间设置 4kg 装干粉灭火器 2 只,悬挂式灭火器 1 只。 瓶组间、气化间采纳固定式可燃气体浓度检测报警器,瓶组间设 2 个探头,气化间设 1 个探头,声光报警器设在值班室,也可采纳便携式可燃气体浓度检测报警器。六、电气与防雷接地:1、本站设计依据:(1)《城镇燃气设计规》(GB50028-2024)(2)《建筑设计防火规》(GB50016-2024)(3)《爆炸和火...
