LWGY型涡轮流量计使用说明书

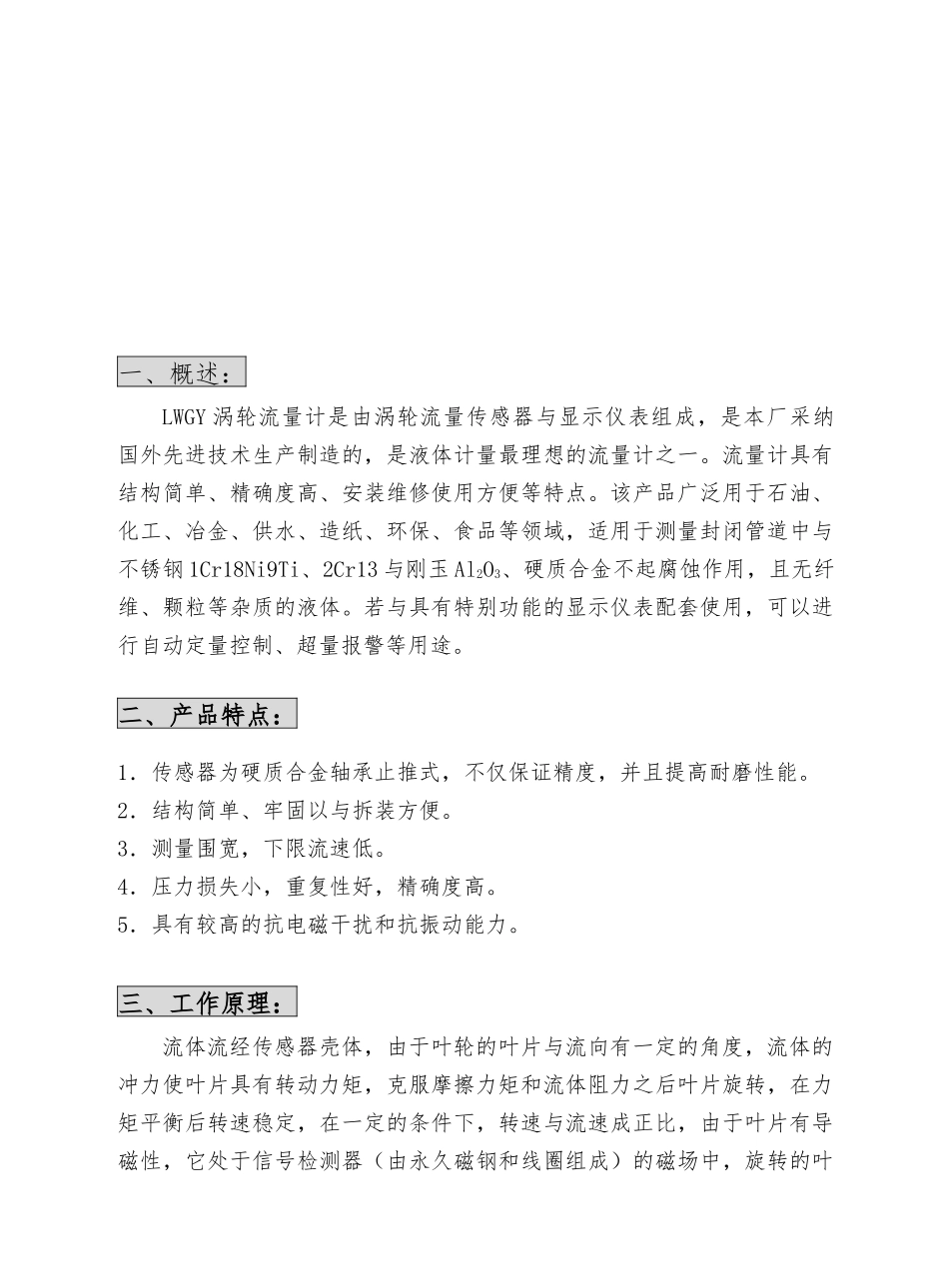

LWGY型涡轮流量计使用说明书_第1页
1/13
LWGY型涡轮流量计使用说明书_第2页
2/13
LWGY型涡轮流量计使用说明书_第3页
3/13
LWGY 涡轮流量计使用说明书京制××××××××LWGY 型涡轮流量计 2024 年 8 月一、概述:LWGY 涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采纳国外先进技术生产制造的,是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢 1Cr18Ni9Ti、2Cr13 与刚玉 Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特别功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。二、产品特点:1.传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。2.结构简单、牢固以与拆装方便。3.测量围宽,下限流速低。4.压力损失小,重复性好,精确度高。5.具有较高的抗电磁干扰和抗振动能力。三、工作原理:流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量围,脉冲频率 f 与流经传感器的流体的瞬时流量 Q 成正比,流量方程为:式中:f——脉冲频率[Hz];k——传感器的仪表 系数 [1/m3],由校验单给出。若以 [1/L]为单位Q——流体的瞬时流量(工作状态下)[m3/h];3600——换算系数。 每台传感器的仪表系数由制造厂填写在检定证书中,k 值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。四.主要技术性能:1.公称通径:(4~200)mm 基本参数见表一;2.介质温度:(-20~80)℃;分体型(-20~120)℃;3.环境温度:(-20~55)℃;4.准 确 度:±0.2%、±0.5%、±1%;5.检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);6.供电电源:电压:12V±0.144V, 电流:≤10mA;7.输出电压幅值:高电平≥8V,低电平≤0.8V;8.传输距离:传感器至显示仪表的距离可达 1000m;9.现场显示型供电电源:3.6V(锂电池供电,可连续使用 3 年以上);10.显示方式:现场液晶显示瞬时流量和累计流量;11.现场显示带信号输出供电...
