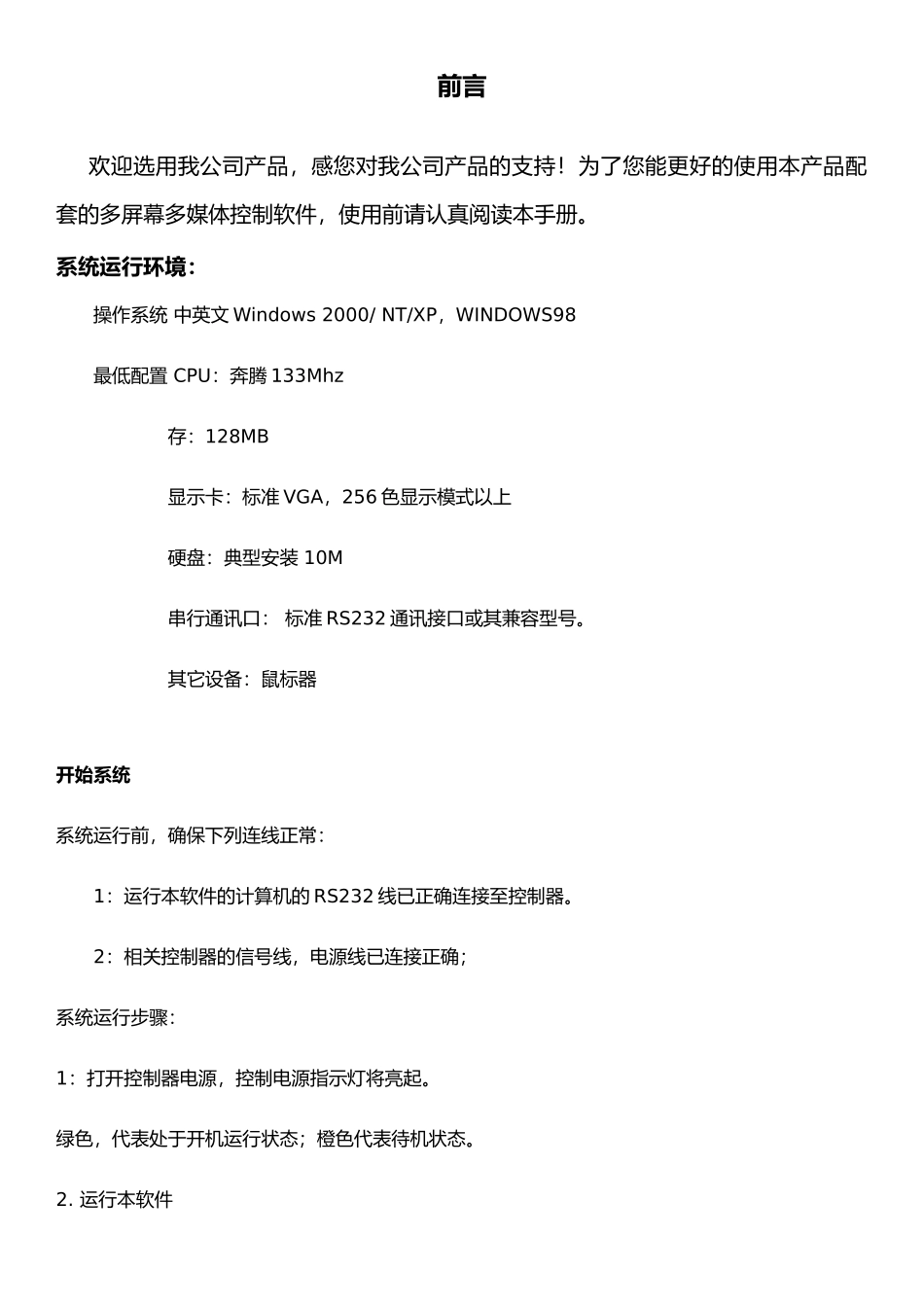

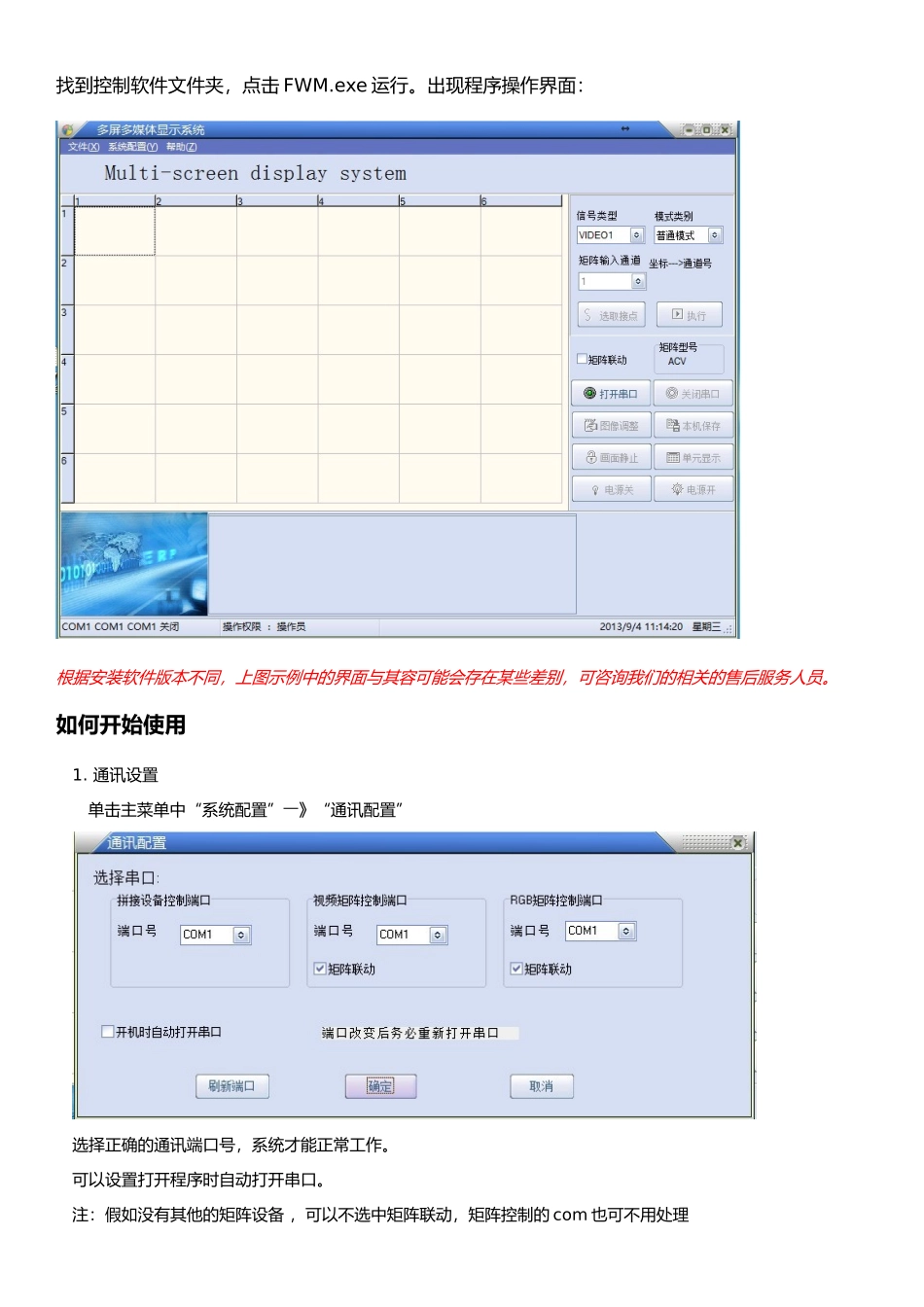

M22W 多屏幕多媒体显示系统使用手册前言欢迎选用我公司产品，感您对我公司产品的支持！为了您能更好的使用本产品配套的多屏幕多媒体控制软件，使用前请认真阅读本手册。系统运行环境：操作系统 中英文 Windows 2000/ NT/XP，WINDOWS98最低配置 CPU：奔腾 133Mhz存：128MB显示卡：标准 VGA，256 色显示模式以上硬盘：典型安装 10M串行通讯口： 标准 RS232 通讯接口或其兼容型号。其它设备：鼠标器开始系统系统运行前，确保下列连线正常：1：运行本软件的计算机的 RS232 线已正确连接至控制器。2：相关控制器的信号线，电源线已连接正确；系统运行步骤：1：打开控制器电源，控制电源指示灯将亮起。 绿色，代表处于开机运行状态；橙色代表待机状态。2. 运行本软件找到控制软件文件夹，点击 FWM.exe 运行。出现程序操作界面：根据安装软件版本不同，上图示例中的界面与其容可能会存在某些差别，可咨询我们的相关的售后服务人员。如何开始使用1. 通讯设置 单击主菜单中“系统配置”――》“通讯配置”选择正确的通讯端口号，系统才能正常工作。可以设置打开程序时自动打开串口。注：假如没有其他的矩阵设备 ，可以不选中矩阵联动，矩阵控制的 com 也可不用处理 2.系统配置用户名称： 定义用户操作界面的用户标题显示，您可以根据需求自由更改拼接形式： 选择和您的屏幕墙一致的拼接形式，如 3X3 ,4X6 等用户标志图片：定义用户操作界面的用户图片显示，您可以根据需求自由更改点击确定，上述定义将被保存。矩阵配置： 选用使用矩阵的控制协议和设置地址 （控制协议选择可咨询我们售后工程师） 矩阵对应关系：是大屏位置对应的矩阵输出通道 例如：大屏第一块屏对应矩阵第一通道输出，以此类推（也可在用户界面将拼接形式修改成和屏对应的） 矩阵起始地址：部分矩阵用不到此功能，一般都不用设置 矩阵地址： 是用来设置矩阵地址，假如地址不知道，请联系矩阵厂家响应时间： 即矩阵和拼接器命令之间的时间间隔时间： 即矩阵命令之间的时间地址码设置如上图所示，介绍地址码设置方法。 行地址开关为：1-4，列地址开关为：5-8，其地址设置方式根据 BCD 码进行设置. 每一位开关设定拨在上为有效,权值为 1 , 拨在下为无效,权值为 0。行的地址 = (权值 1) * 1 + (权值 2) * 2 + (权值 3) * 4 + (权值 4) * 8列的地址 = (权值 5) * 1 + (权值 6) * 2 + (权值 7) * 4 + (权...
