matlab车牌识别课实验报告计报告

matlab车牌识别课实验报告计报告_第1页
1/19

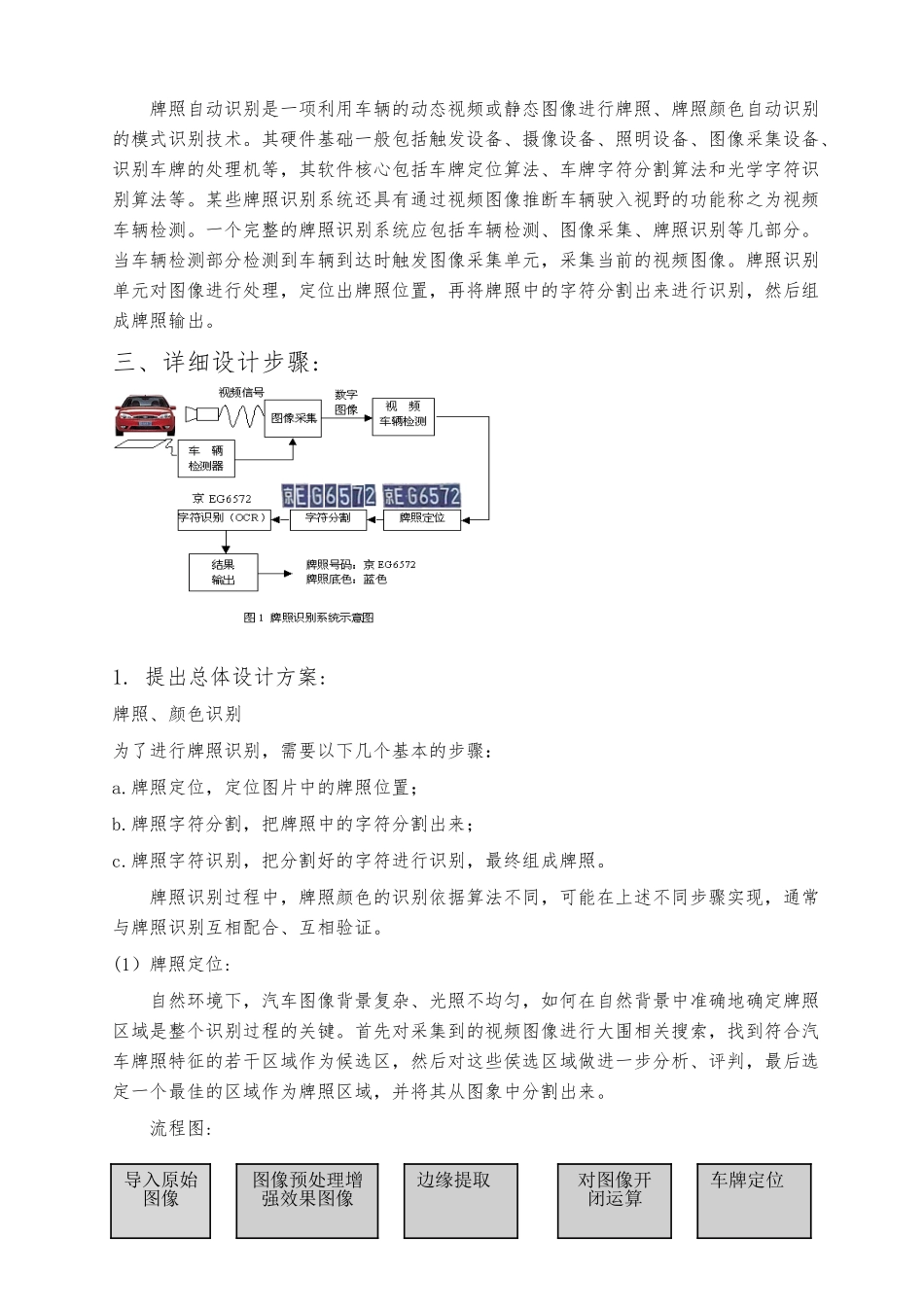

matlab车牌识别课实验报告计报告_第2页
2/19

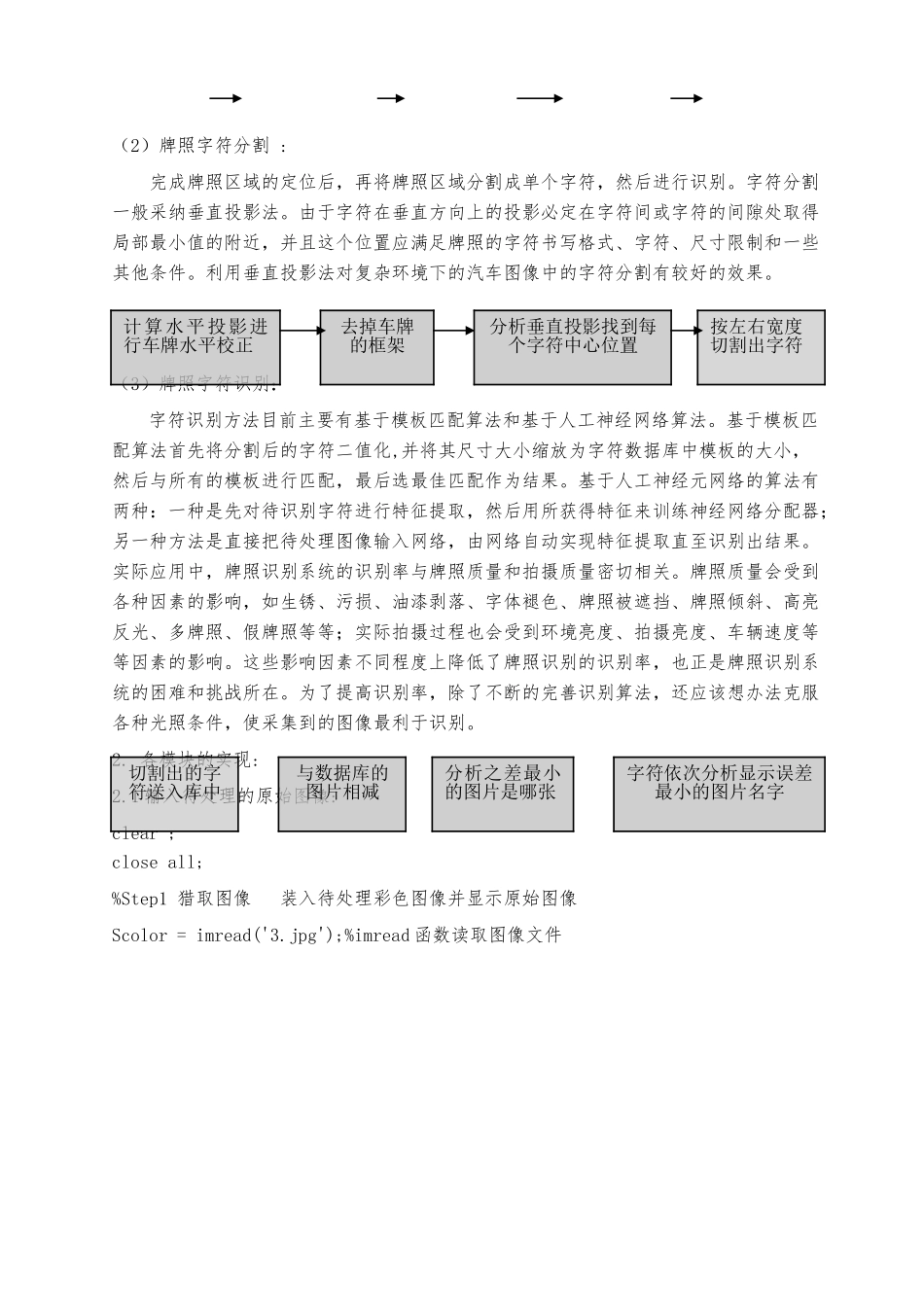

matlab车牌识别课实验报告计报告_第3页
3/19
目 录一.课程设计目的……………………………………………3二.设计原理…………………………………………………3三.详细设计步骤……………………………………………3四. 设计结果与分析…………………………………………18五. 总结………………………………………………………19六. 设计体会…………………………………………………20七. 参考文献…………………………………………………21一、课程设计目的车牌定位系统的目的在于正确猎取整个图像中车牌的区域,并识别出车牌号。通过设计实现车牌识别系统,能够提高学生分析问题和解决问题的能力,还能培育一定的科研能力。二、设计原理:牌照自动识别是一项利用车辆的动态视频或静态图像进行牌照、牌照颜色自动识别的模式识别技术。其硬件基础一般包括触发设备、摄像设备、照明设备、图像采集设备、识别车牌的处理机等,其软件核心包括车牌定位算法、车牌字符分割算法和光学字符识别算法等。某些牌照识别系统还具有通过视频图像推断车辆驶入视野的功能称之为视频车辆检测。一个完整的牌照识别系统应包括车辆检测、图像采集、牌照识别等几部分。当车辆检测部分检测到车辆到达时触发图像采集单元,采集当前的视频图像。牌照识别单元对图像进行处理,定位出牌照位置,再将牌照中的字符分割出来进行识别,然后组成牌照输出。三、详细设计步骤:1. 提出总体设计方案:牌照、颜色识别 为了进行牌照识别,需要以下几个基本的步骤:a.牌照定位,定位图片中的牌照位置;b.牌照字符分割,把牌照中的字符分割出来;c.牌照字符识别,把分割好的字符进行识别,最终组成牌照。 牌照识别过程中,牌照颜色的识别依据算法不同,可能在上述不同步骤实现,通常与牌照识别互相配合、互相验证。(1)牌照定位:自然环境下,汽车图像背景复杂、光照不均匀,如何在自然背景中准确地确定牌照区域是整个识别过程的关键。首先对采集到的视频图像进行大围相关搜索,找到符合汽车牌照特征的若干区域作为候选区,然后对这些侯选区域做进一步分析、评判,最后选定一个最佳的区域作为牌照区域,并将其从图象中分割出来。流程图:导入原始图像图像预处理增强效果图像边缘提取车牌定位 对图像开闭运算(2)牌照字符分割 :完成牌照区域的定位后,再将牌照区域分割成单个字符,然后进行识别。字符分割一般采纳垂直投影法。由于字符在垂直方向上的投影必定在字符间或字符的间隙处取得局部最小值的附近,并且这个位置应满足牌...
