O形密封圈的设计使用和故障处理大全

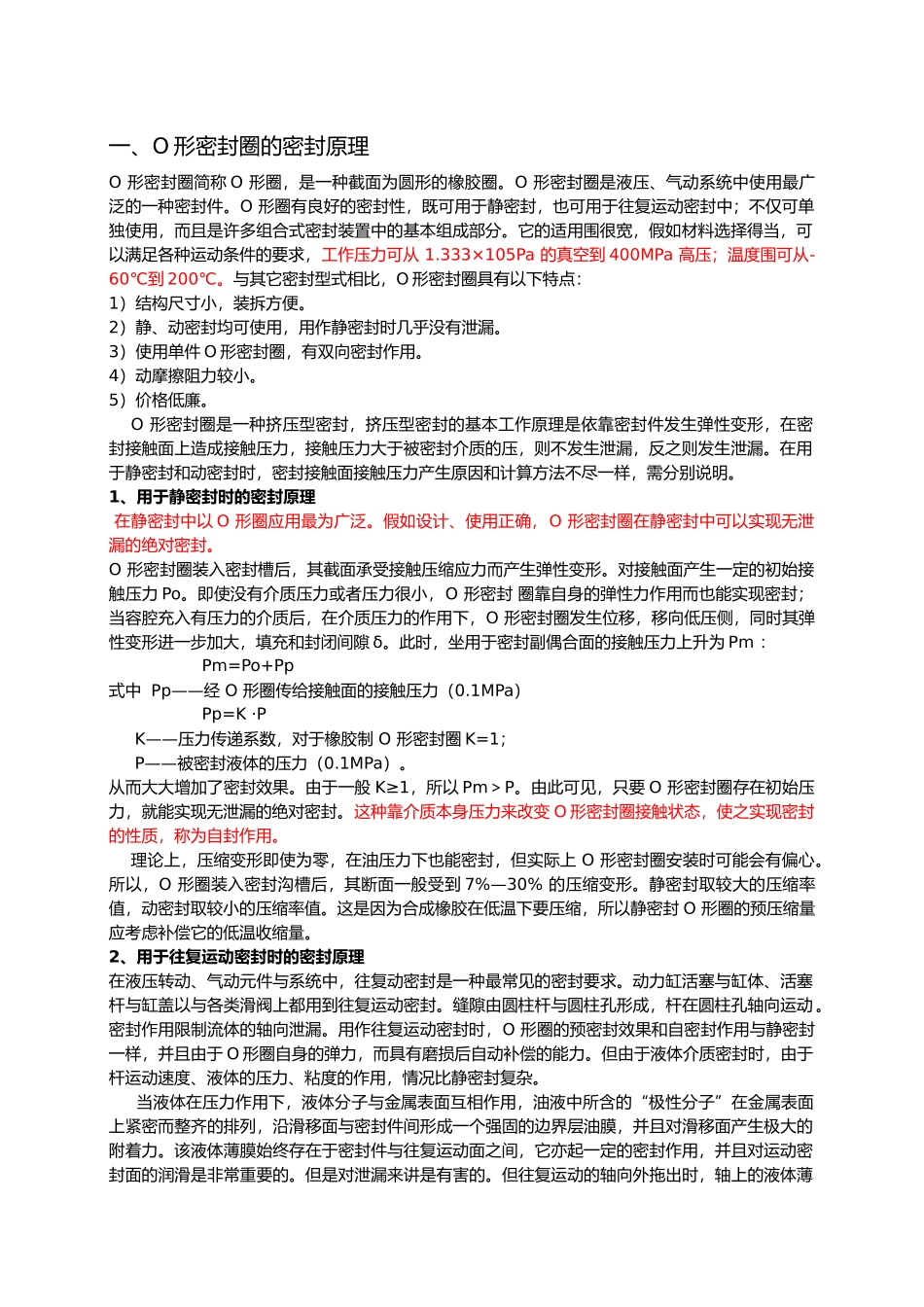

O形密封圈的设计使用和故障处理大全_第1页
1/33
O形密封圈的设计使用和故障处理大全_第2页
2/33
O形密封圈的设计使用和故障处理大全_第3页
3/33
目 录一、O 形密封圈的密封原理 11、用于静密封时的密封原理 22、用于往复运动密封时的密封原理 23、旋转运动用密封 3二、O 形密封圈的材料选择 31、O 形圈密封的设计原则 41)压缩率 42)拉伸量 53)接触宽度 52、O 形圈的设计 53、O 形密封圈密封沟槽设计 61)沟槽形状 62)槽宽的设计 63)槽深的设计 74)槽口与槽底圆角的设计 75)间隙 76)槽壁粗糙度 74、挡圈 7三、O 形密封圈的使用、安装和故障分析处理 81、O 形圈的使用 82、O 形圈的安装 83、O 形圈的保管 84、O 形密封圈的故障和解决办法 91)永久变形 92)间隙咬伤 103)扭曲现象 114)磨粒磨损现象 115)滑动表面对 O 形圈的影响 116)摩擦力与 O 形圈的应用 127)焦耳热效应 12四、O 型密封圈综述 12一、O 形密封圈的密封原理O 形密封圈简称 O 形圈,是一种截面为圆形的橡胶圈。O 形密封圈是液压、气动系统中使用最广泛的一种密封件。O 形圈有良好的密封性,既可用于静密封,也可用于往复运动密封中;不仅可单独使用,而且是许多组合式密封装置中的基本组成部分。它的适用围很宽,假如材料选择得当,可以满足各种运动条件的要求,工作压力可从 1.333×105Pa 的真空到 400MPa 高压;温度围可从-60℃到 200℃。与其它密封型式相比,O 形密封圈具有以下特点: 1)结构尺寸小,装拆方便。 2)静、动密封均可使用,用作静密封时几乎没有泄漏。 3)使用单件 O 形密封圈,有双向密封作用。 4)动摩擦阻力较小。 5)价格低廉。 O 形密封圈是一种挤压型密封,挤压型密封的基本工作原理是依靠密封件发生弹性变形,在密封接触面上造成接触压力,接触压力大于被密封介质的压,则不发生泄漏,反之则发生泄漏。在用于静密封和动密封时,密封接触面接触压力产生原因和计算方法不尽一样,需分别说明。 1、用于静密封时的密封原理 在静密封中以 O 形圈应用最为广泛。假如设计、使用正确,O 形密封圈在静密封中可以实现无泄漏的绝对密封。 O 形密封圈装入密封槽后,其截面承受接触压缩应力而产生弹性变形。对接触面产生一定的初始接触压力 Po。即使没有介质压力或者压力很小,O 形密封 圈靠自身的弹性力作用而也能实现密封;当容腔充入有压力的介质后,在介质压力的作用下,O 形密封圈发生位移,移向低压侧,同时其弹性变形进一步加大,填充和封闭间隙 δ。此时,坐用于密封副偶合面的接触压力上升为 Pm : Pm=Po+...
