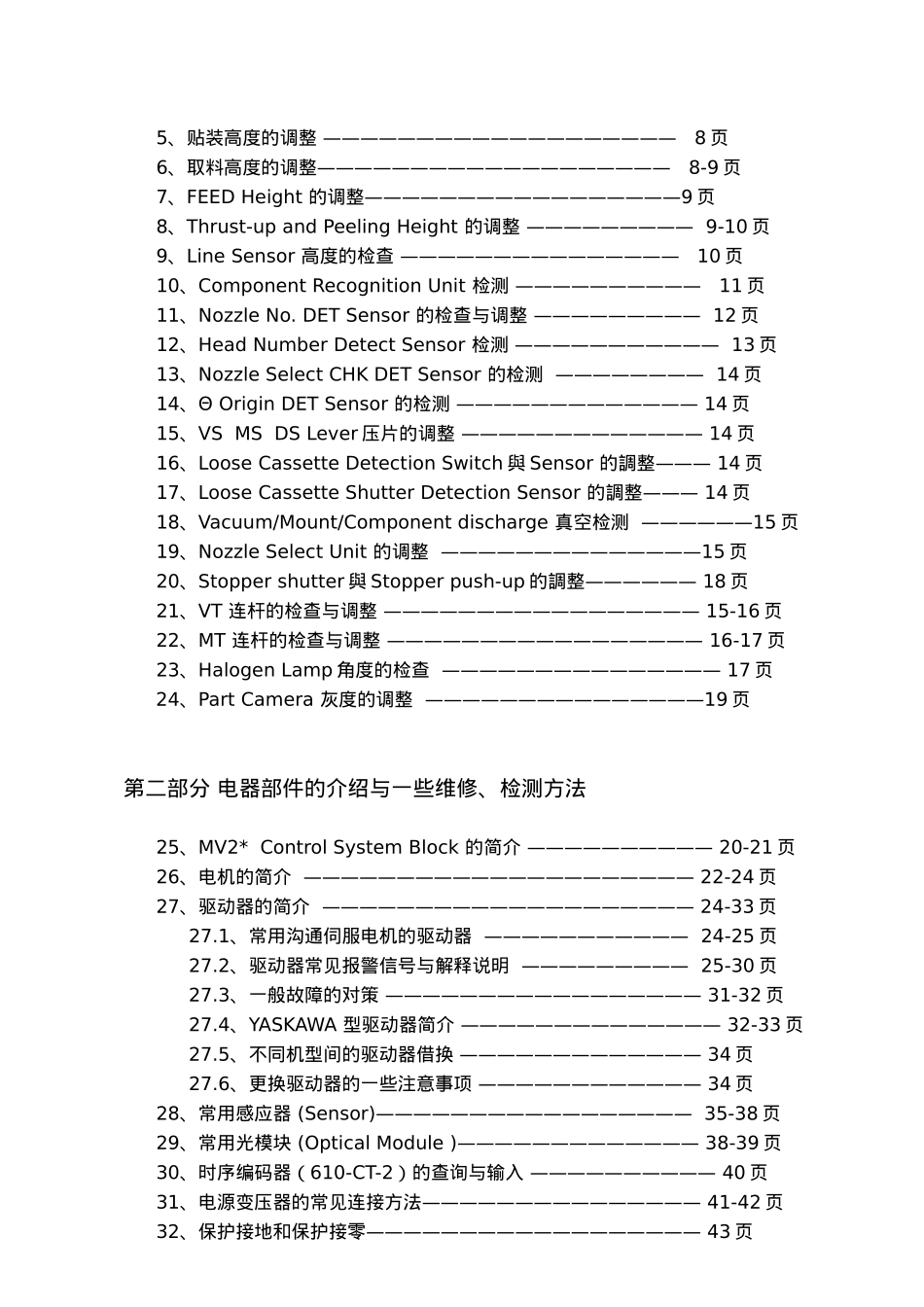

PANASERT SMT 设备维护培 训 手册一机械部分( MV2*/MSR )1 设备零配件的更换2 设备机械配合、感应器、相机的调整二电器部分( MV2*/MPA*/MSR )1 MV2F/MV2V 卡板的简介2 电机的简介 3 驱动器的简介 4 常用感应器 5 常用光模块 6 Cycle timer 的输入方法 7 设备的电源连接与保护 目 录 第一部分 机械配合的介绍与点检容1 ———————————————————— 、更换伺服马达4 页2 —————————————————————— 、更换切刀4-5 页3 ———————————————————— 、贴片头的介绍6-7 页4 ——————————————————— 、更换贴片头轴7 页5 ——————————————————— 、贴装高度的调整8 页6——————————————————— 、取料高度的调整8-9 页7、FEED Height —————————————————的调整9 页8、Thrust-up and Peeling Height ————————— 的调整9-10 页9、Line Sensor ——————————————— 高度的检查10 页10、Component Recognition Unit —————————— 检测11 页11、Nozzle No. DET Sensor ————————— 的检查与调整12 页12、Head Number Detect Sensor ——————————— 检测13 页13、Nozzle Select CHK DET Sensor ———————— 的检测14 页14、Θ Origin DET Sensor ————————————— 的检测14 页15、VS MS DS Lever ————————————— 压片的调整14 页16、Loose Cassette Detection Switch 與 Sensor ——— 的調整14 页17、Loose Cassette Shutter Detection Sensor ——— 的調整14 页18、Vacuum/Mount/Component discharge ——————真空检测15 页19、Nozzle Select Unit ——————————————的调整15 页20、Stopper shutter 與 Stopper push-up—————— 的調整18 页21、VT ————————————————— 连杆的检查与调整15-16 页22、MT ————————————————— 连杆的检查与调整16-17 页23、Halogen Lamp ——————————————— 角度的检查17 页24、Part Camera ———————————————灰度的调整19 页 第二部分 电器部件的介绍与一些维修、检测方法25、MV2* Control System Bloc...
