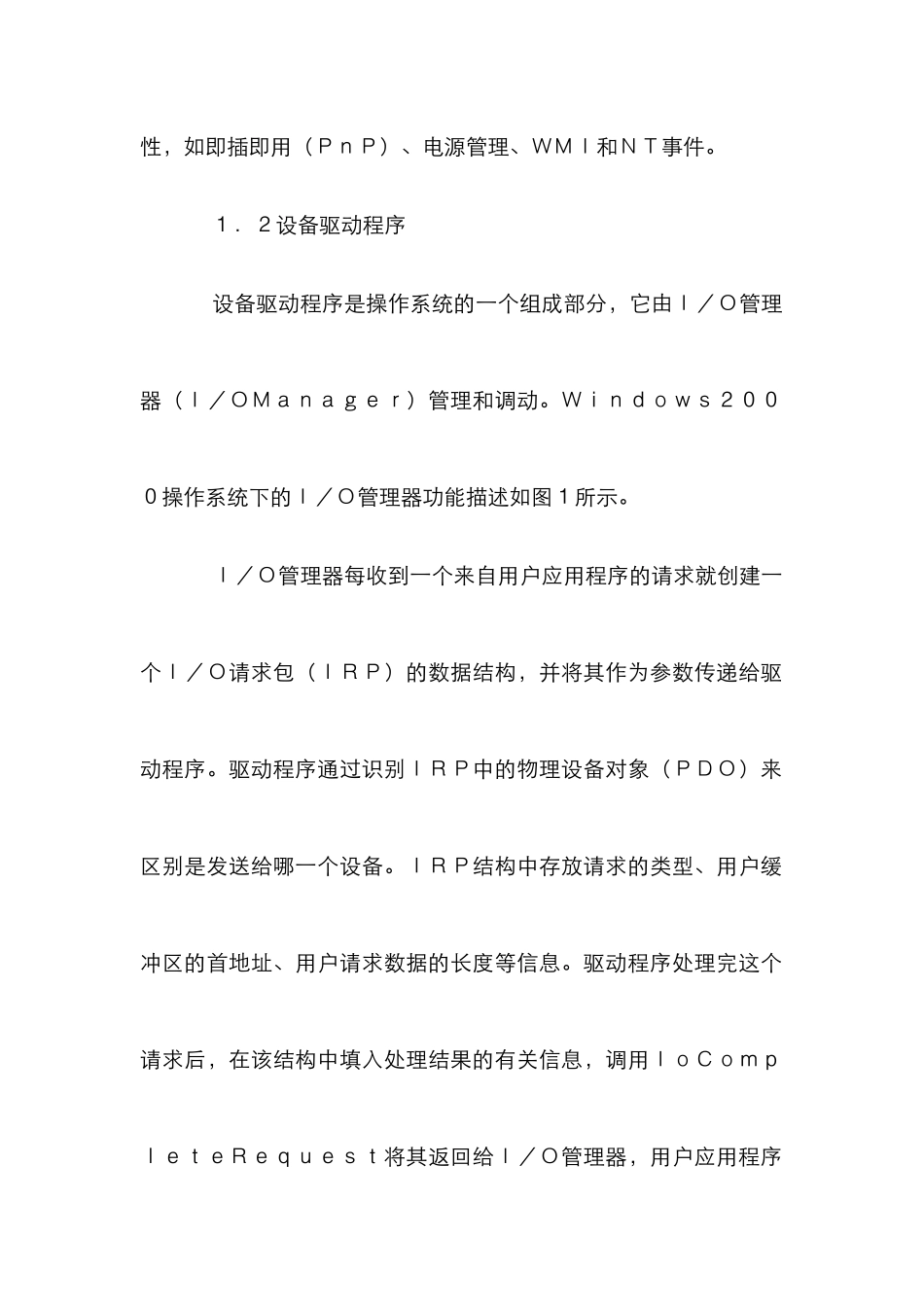

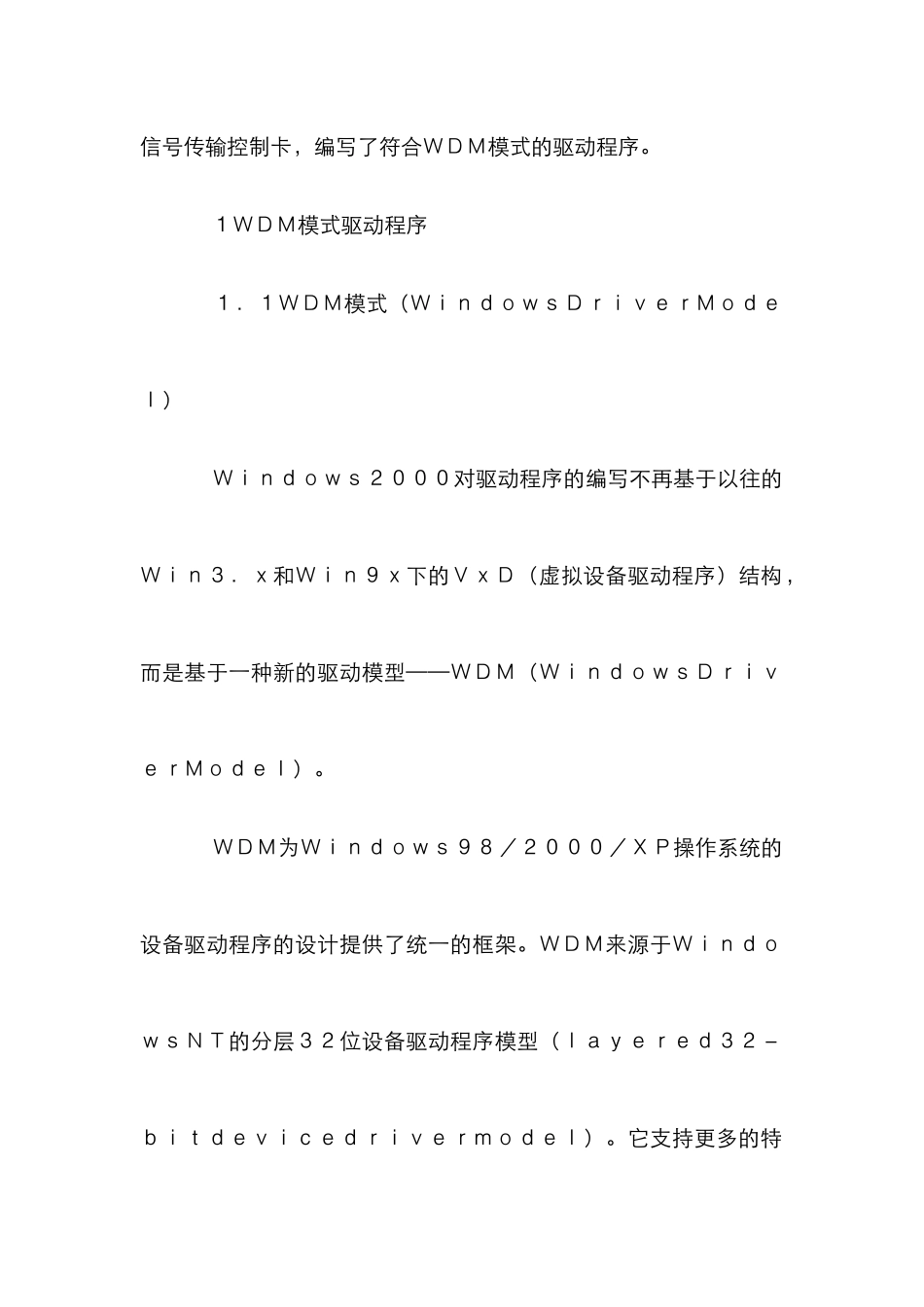

PCI 传输卡驱动程序设计管理论文 摘 要 ： 介 绍 了 在 Windows2000 操 作 系 统 下 ， 使 用DriverStudio 软件编写符合 WDM 模式的 PCI 数据传输卡驱动程序并详细分析了一个应用实例。 关键词：PCI 总线设备驱动程序 WDM 模式 DriverStudio ＰＣＩ总线法律规范是为提高微机总线的数据传输速度而制定的一种局部总线标准。在设计自行开发的基于ＰＣＩ总线的数据传输设备时，需要开发相应的设备驱动程序。通常开发ＰＣＩ设备驱动程序有多种模式，在Ｗｉｎｄｏｗｓ２０００环境下，主要采纳ＷＤＭ模式。本文针对自行开发的基于ＰＣＩ总线的ＣＣＤ视频信号传输控制卡，编写了符合ＷＤＭ模式的驱动程序。 １ＷＤＭ模式驱动程序 １．１ＷＤＭ模式（ＷｉｎｄｏｗｓＤｒｉｖｅｒＭｏｄｅｌ） Ｗｉｎｄｏｗｓ２０００对驱动程序的编写不再基于以往的Ｗｉｎ３．ｘ和Ｗｉｎ９ｘ下的ＶｘＤ（虚拟设备驱动程序）结构，而是基于一种新的驱动模型——ＷＤＭ（ＷｉｎｄｏｗｓＤｒｉｖｅｒＭｏｄｅｌ）。 ＷＤＭ为Ｗｉｎｄｏｗｓ９８／２０００／ＸＰ操作系统的设备驱动程序的设计提供了统一的框架。ＷＤＭ来源于ＷｉｎｄｏｗｓＮＴ的分层３２位设备驱动程序模型（ｌａｙｅｒｅｄ３２－ｂｉｔｄｅｖｉｃｅｄｒｉｖｅｒｍｏｄｅｌ）。它支持更多的特性，如即插即用（ＰｎＰ）、电源管理、ＷＭＩ和ＮＴ事件。 １．２设备驱动程序 设备驱动程序是操作系统的一个组成部分，它由Ｉ／Ｏ管理器（Ｉ／ＯＭａｎａｇｅｒ）管理和调动。Ｗｉｎｄｏｗｓ２０００操作系统下的Ｉ／Ｏ管理器功能描述如图１所示。 Ｉ／Ｏ管理器每收到一个来自用户应用程序的请求就创建一个Ｉ／Ｏ请求包（ＩＲＰ）的数据结构，并将其作为参数传递给驱动程序。驱动程序通过识别ＩＲＰ中的物理设备对象（ＰＤＯ）来区别是发送给哪一个设备。ＩＲＰ结构中存放请求的类型、用户缓冲区的首地址、用户请求数据的长度等信息。驱动程序处理完这个请求后，在该结构中填入处理结果的有关信息，调用ＩｏＣｏｍｐｌｅｔｅＲｅｑｕｅｓｔ将其返回给Ｉ／Ｏ管理器，用户应用程序的请求随即返回。访问硬件时，驱动程序通过调用硬件抽象层的函数实现。 １．３ＤｒｉｖｅｒＳｔｕｄｉｏ工具简介 ＮｕＭｅｇａＬａｂ公司开发的ＤｒｉｖｅｒＳｔｕｄｉｏ是一整套开发、调试和检测Ｗｉｎｄｏｗｓ平台下设备驱动程序的工具软件包。它把ＤＤＫ（ＤｅｖｉｃｅＤｅｖｅｌｏｐｍｅｎｔＫｉ...
