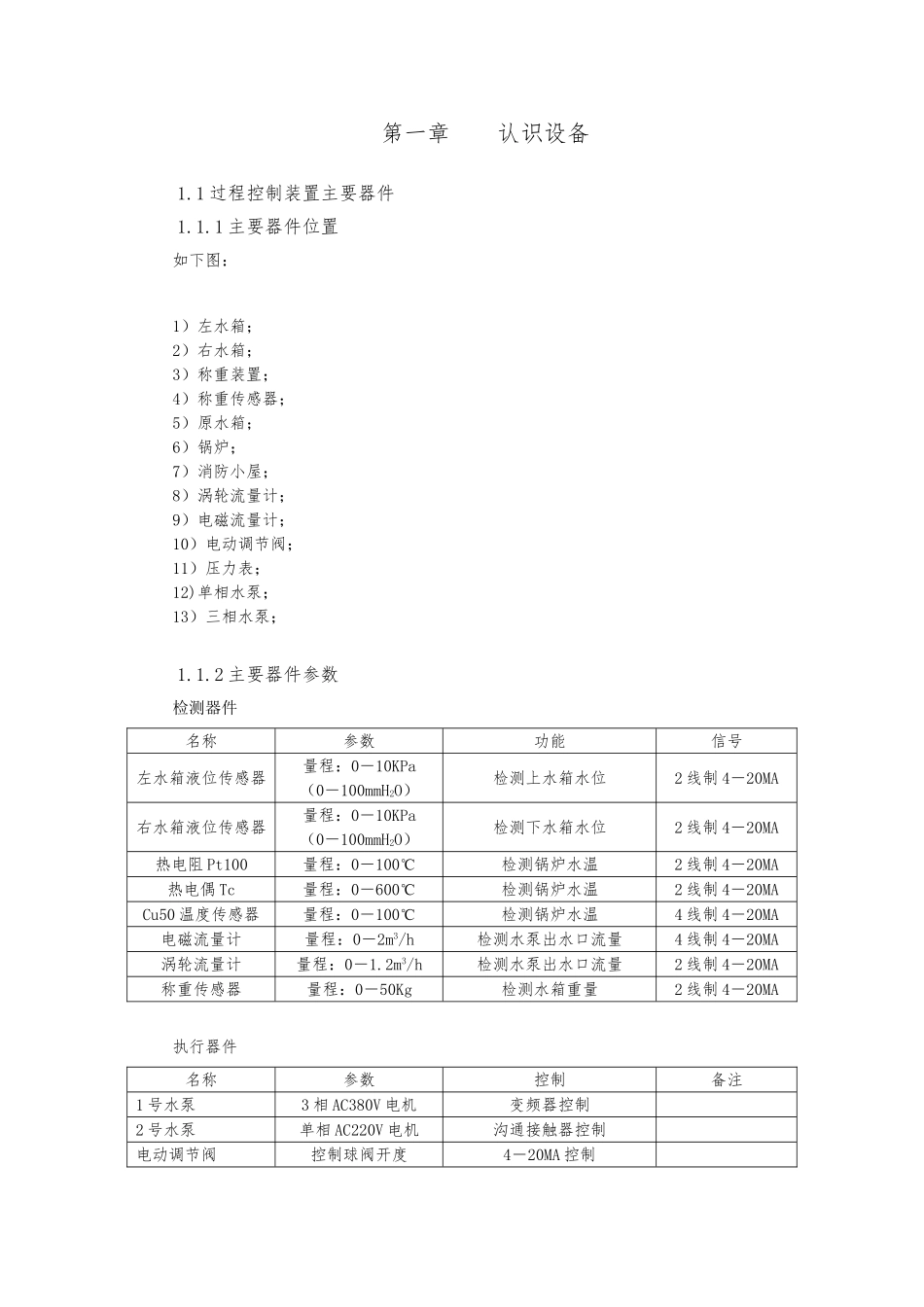

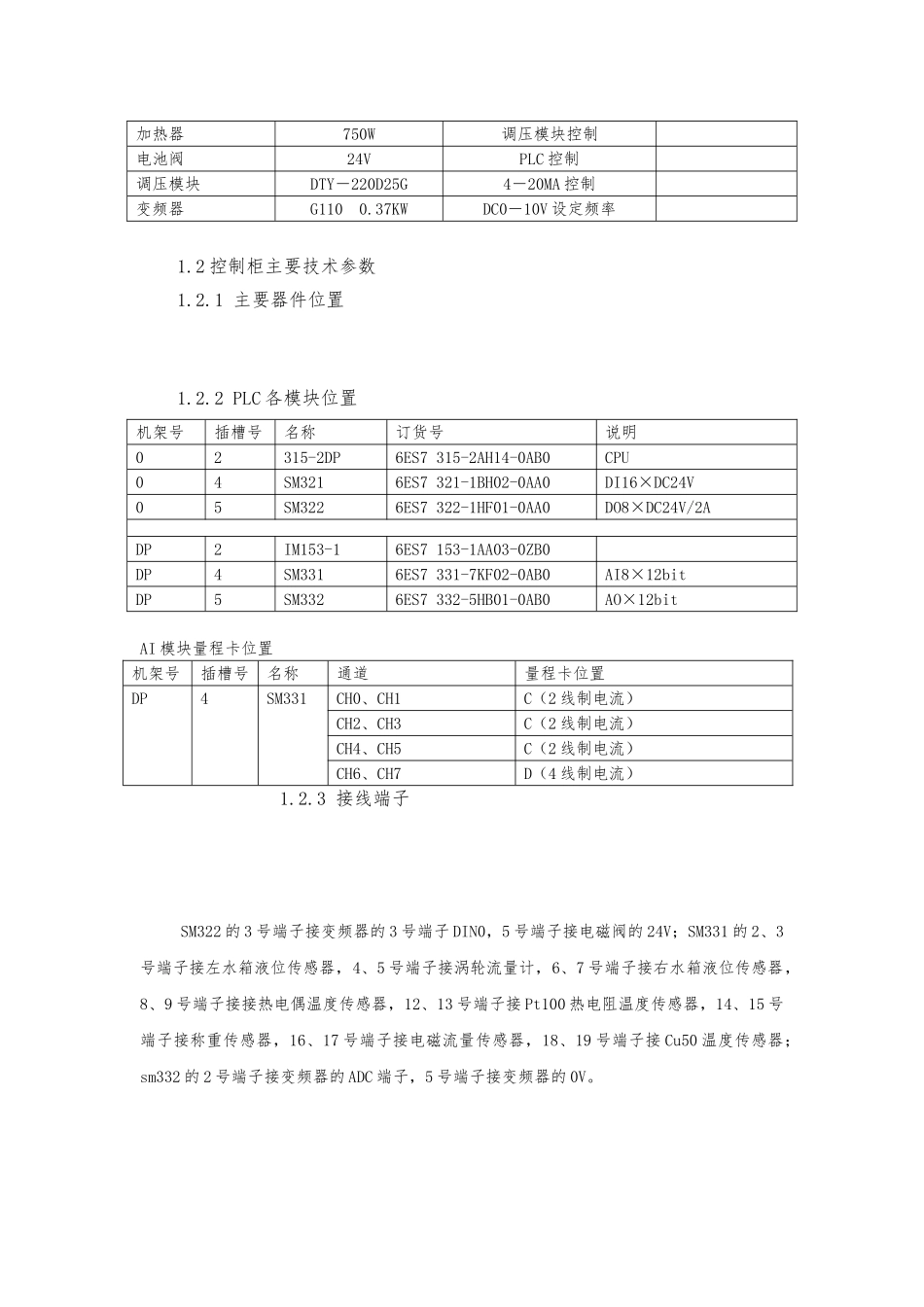

更多企业学院：《中小企业管理全能版》183 套讲座+89700 份资料《总经理、高层管理》49 套讲座+16388 份资料《中层管理学院》46 套讲座+6020 份资料 《国学智慧、易经》46 套讲座《人力资源学院》56 套讲座+27123 份资料《各阶段员工培训学院》77 套讲座+ 324 份资料《员工管理企业学院》67 套讲座+ 8720 份资料《工厂生产管理学院》52 套讲座+ 13920 份资料《财务管理学院》53 套讲座+ 17945 份资料 《销售经理学院》56 套讲座+ 14350 份资料《销售人员培训学院》72 套讲座+ 4879 份资料第一章 认识设备1.1 过程控制装置主要器件1.1.1 主要器件位置如下图：1）左水箱；2）右水箱；3）称重装置；4）称重传感器；5）原水箱；6）锅炉；7）消防小屋；8）涡轮流量计；9）电磁流量计；10）电动调节阀；11）压力表；12)单相水泵；13）三相水泵；1.1.2 主要器件参数检测器件名称参数功能信号左水箱液位传感器量程：0－10KPa（0－100mmH2O）检测上水箱水位2 线制 4－20MA右水箱液位传感器量程：0－10KPa（0－100mmH2O）检测下水箱水位2 线制 4－20MA热电阻 Pt100量程：0－100℃检测锅炉水温2 线制 4－20MA热电偶 Tc量程：0－600℃检测锅炉水温2 线制 4－20MACu50 温度传感器量程：0－100℃检测锅炉水温4 线制 4－20MA电磁流量计量程：0－2m3/h检测水泵出水口流量4 线制 4－20MA涡轮流量计量程：0－1.2m3/h检测水泵出水口流量2 线制 4－20MA称重传感器量程：0－50Kg检测水箱重量2 线制 4－20MA执行器件名称参数控制备注1 号水泵3 相 AC380V 电机变频器控制2 号水泵单相 AC220V 电机沟通接触器控制电动调节阀控制球阀开度4－20MA 控制加热器750W调压模块控制电池阀24VPLC 控制调压模块DTY－220D25G4－20MA 控制变频器G110 0.37KWDC0－10V 设定频率1.2 控制柜主要技术参数1.2.1 主要器件位置1.2.2 PLC 各模块位置机架号插槽号名称订货号说明02315-2DP6ES7 315-2AH14-0AB0CPU04SM3216ES7 321-1BH02-0AA0DI16×DC24V05SM3226ES7 322-1HF01-0AA0DO8×DC24V/2ADP2IM153-16ES7 153-1AA03-0ZB0DP4SM3316ES7 331-7KF02-0AB0AI8×12bitDP5SM3326ES7 332-5HB01-0AB0AO×12bitAI 模块量程卡位置机架号插槽号名称通道量程卡位置DP4SM331CH0、CH1C（2 线制电流）CH2、CH3C（2 线制电流）CH4、CH5C（2 线制电流）CH6、CH7D（4 线制电流）1.2.3 接线端子SM322 的 3 号端子接变频器的...
