PC构件模具标准化和通用化分析

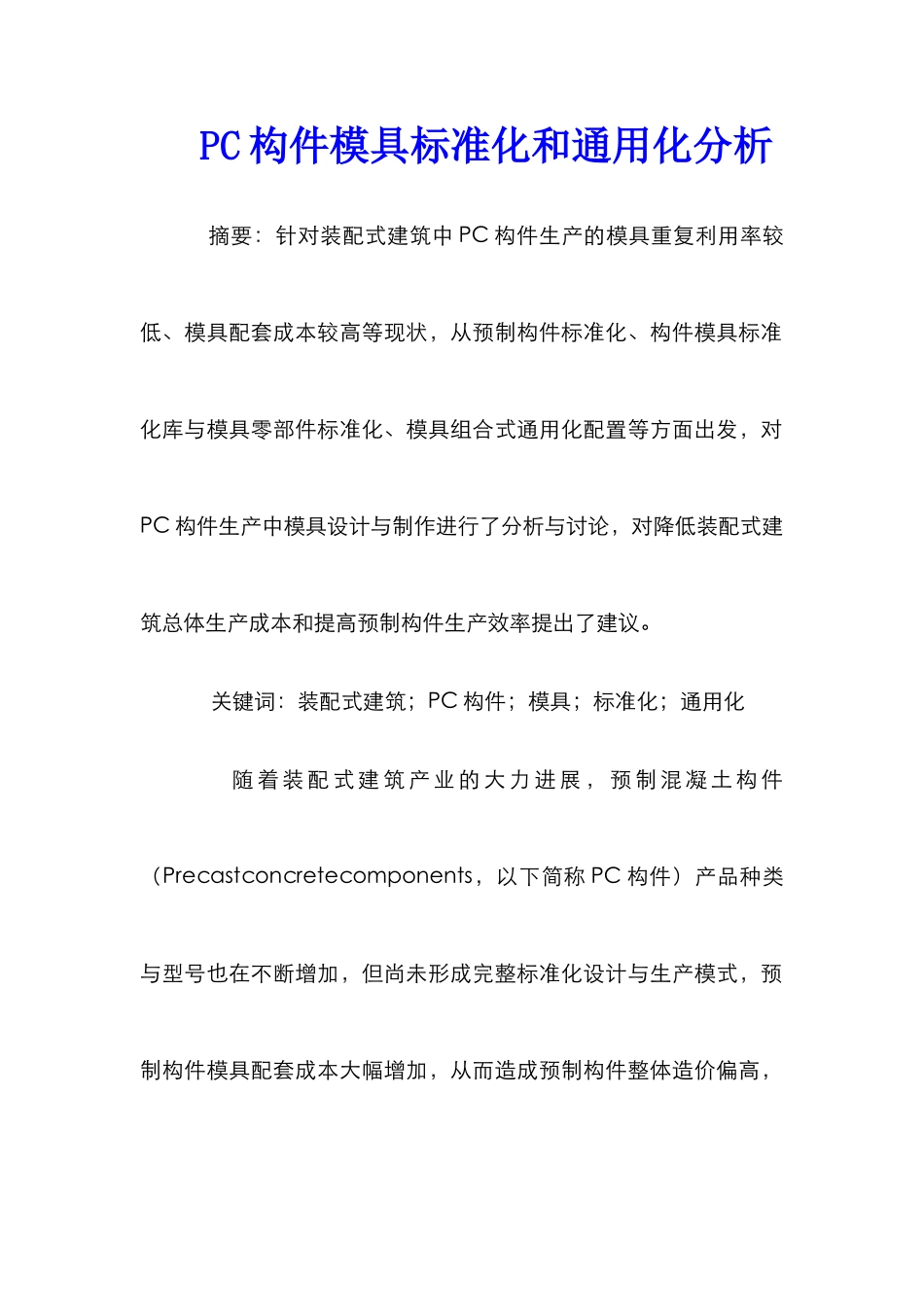

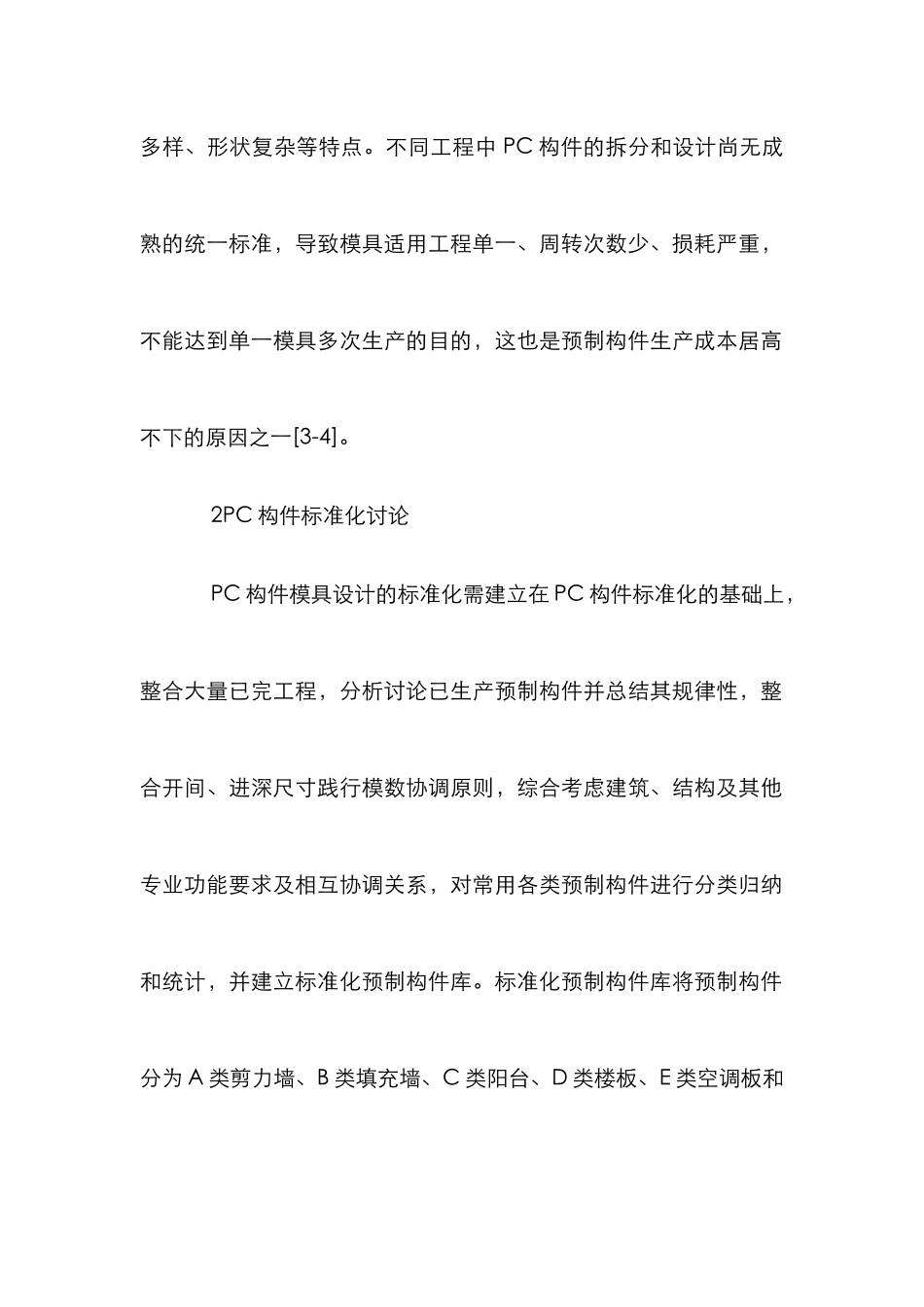

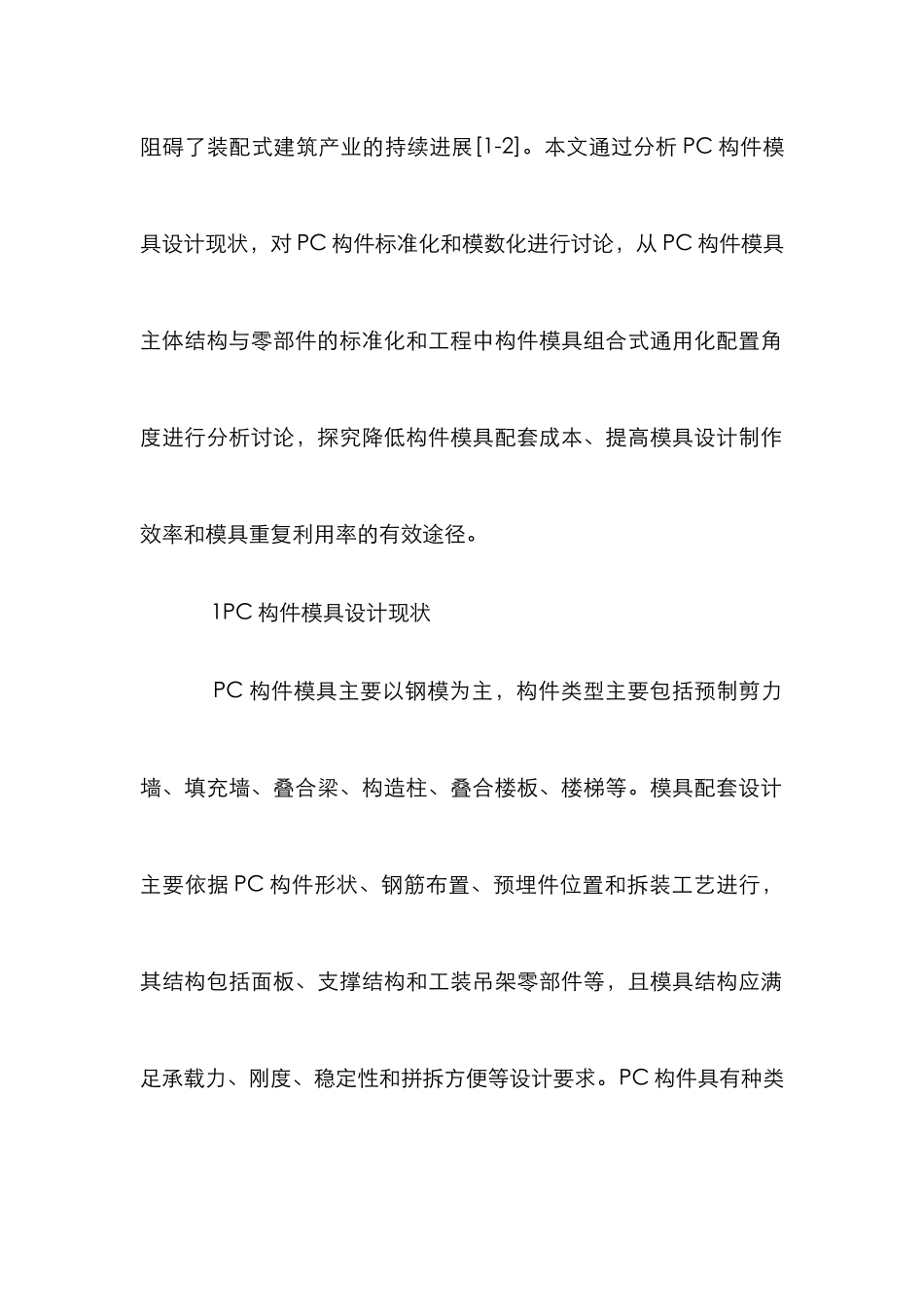

PC 构件模具标准化和通用化分析 摘要：针对装配式建筑中 PC 构件生产的模具重复利用率较低、模具配套成本较高等现状，从预制构件标准化、构件模具标准化库与模具零部件标准化、模具组合式通用化配置等方面出发，对PC 构件生产中模具设计与制作进行了分析与讨论，对降低装配式建筑总体生产成本和提高预制构件生产效率提出了建议。 关键词：装配式建筑；PC 构件；模具；标准化；通用化 随 着 装 配 式 建 筑 产 业 的 大 力 进 展 ， 预 制 混 凝 土 构 件（Precastconcretecomponents，以下简称 PC 构件）产品种类与型号也在不断增加，但尚未形成完整标准化设计与生产模式，预制构件模具配套成本大幅增加，从而造成预制构件整体造价偏高，阻碍了装配式建筑产业的持续进展[1-2]。本文通过分析 PC 构件模具设计现状，对 PC 构件标准化和模数化进行讨论，从 PC 构件模具主体结构与零部件的标准化和工程中构件模具组合式通用化配置角度进行分析讨论，探究降低构件模具配套成本、提高模具设计制作效率和模具重复利用率的有效途径。 1PC 构件模具设计现状 PC 构件模具主要以钢模为主，构件类型主要包括预制剪力墙、填充墙、叠合梁、构造柱、叠合楼板、楼梯等。模具配套设计主要依据 PC 构件形状、钢筋布置、预埋件位置和拆装工艺进行，其结构包括面板、支撑结构和工装吊架零部件等，且模具结构应满足承载力、刚度、稳定性和拼拆方便等设计要求。PC 构件具有种类多样、形状复杂等特点。不同工程中 PC 构件的拆分和设计尚无成熟的统一标准，导致模具适用工程单一、周转次数少、损耗严重，不能达到单一模具多次生产的目的，这也是预制构件生产成本居高不下的原因之一[3-4]。 2PC 构件标准化讨论 PC 构件模具设计的标准化需建立在 PC 构件标准化的基础上，整合大量已完工程，分析讨论已生产预制构件并总结其规律性，整合开间、进深尺寸践行模数协调原则，综合考虑建筑、结构及其他专业功能要求及相互协调关系，对常用各类预制构件进行分类归纳和统计，并建立标准化预制构件库。标准化预制构件库将预制构件分为 A 类剪力墙、B 类填充墙、C 类阳台、D 类楼板、E 类空调板和F 类楼梯等六大类构件。同时，针对 PC 构件模数化设计进行讨论，通过实践经验，法律规范预制构件设计与拆分模数化原则，优化标准构件数量。如标准化构件库中剪力墙、填充墙构件属于模数化构件，其中剪力墙高设计为 2780mm，...
