PE波纹管材挤出机组说明书

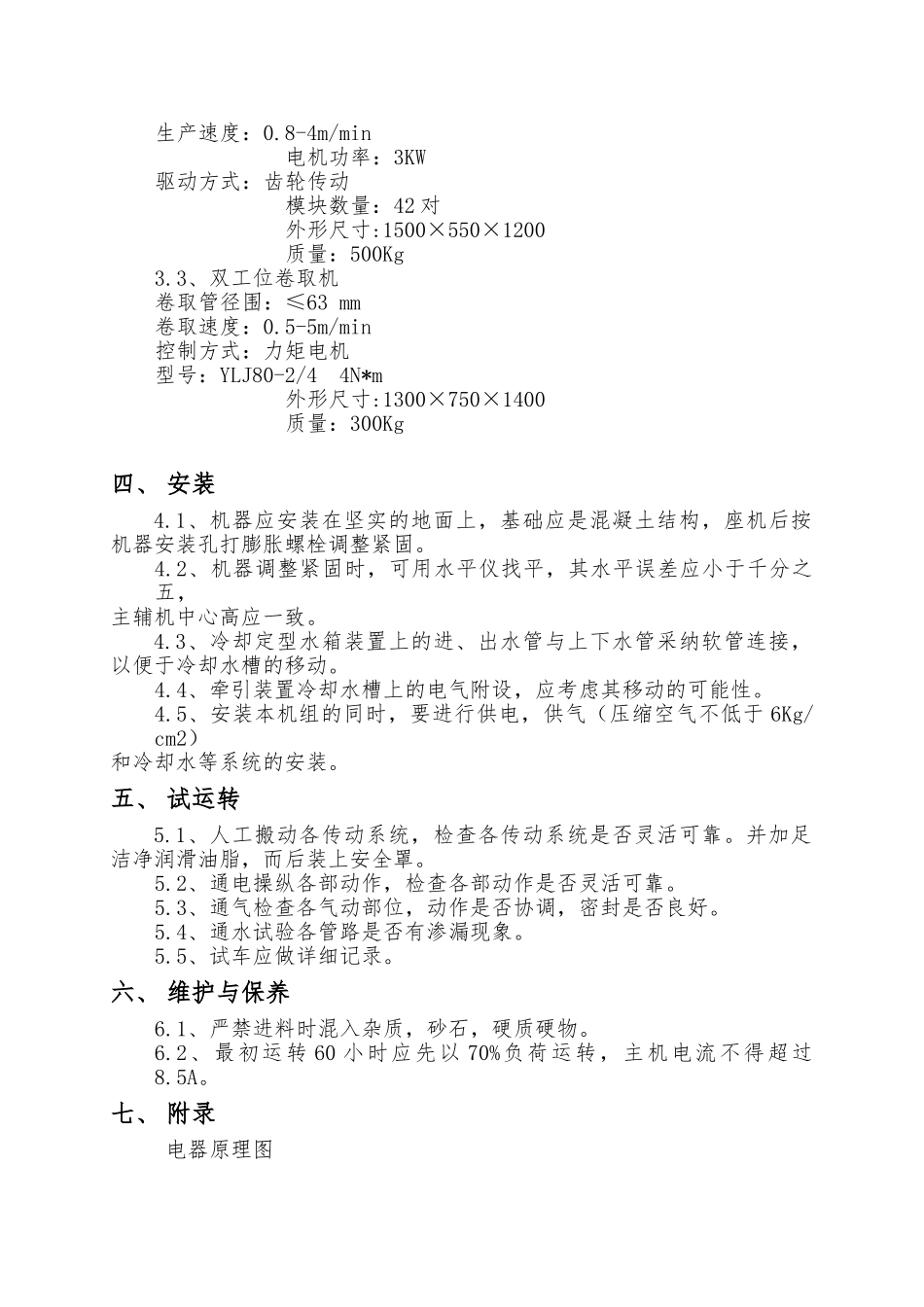

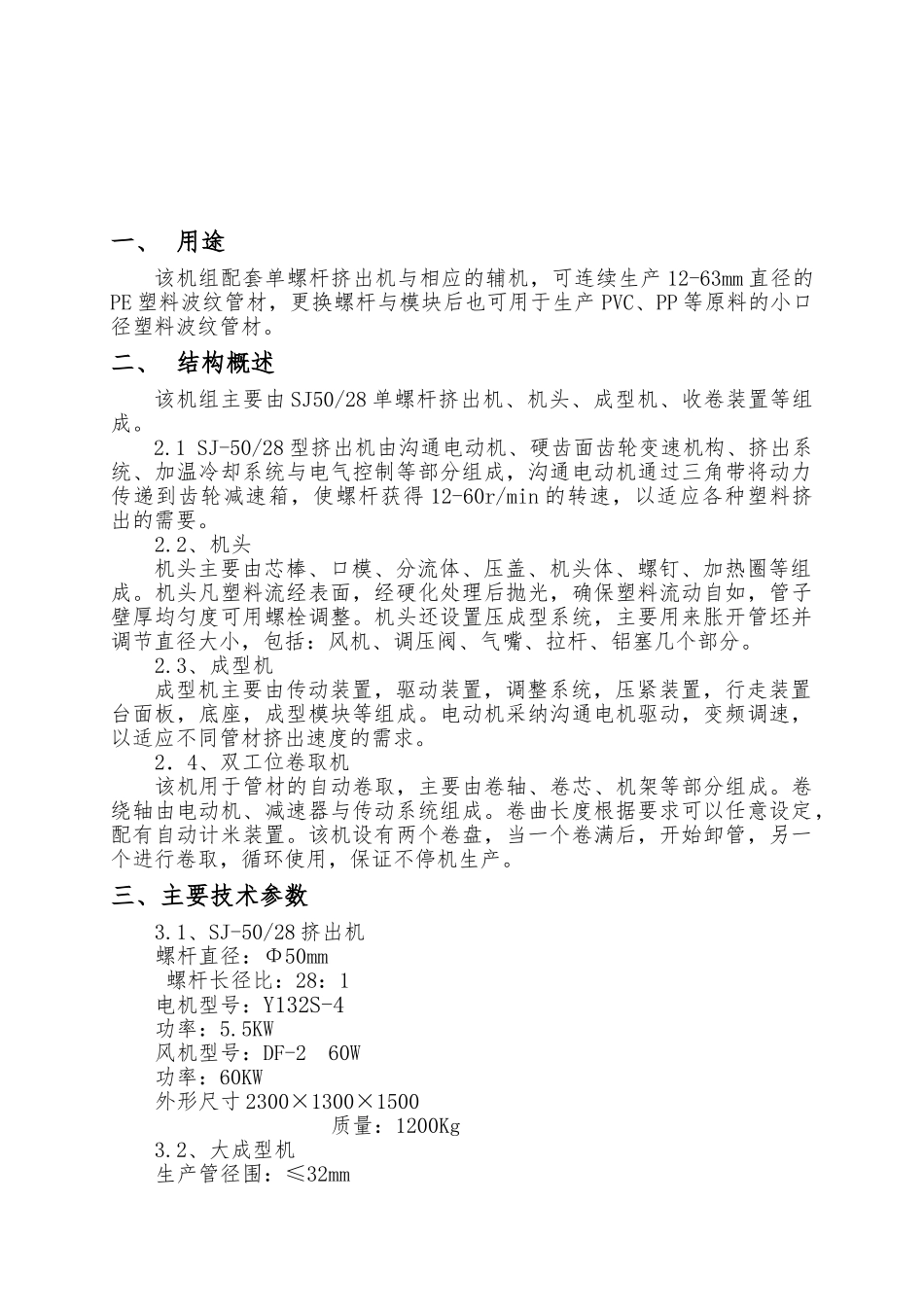

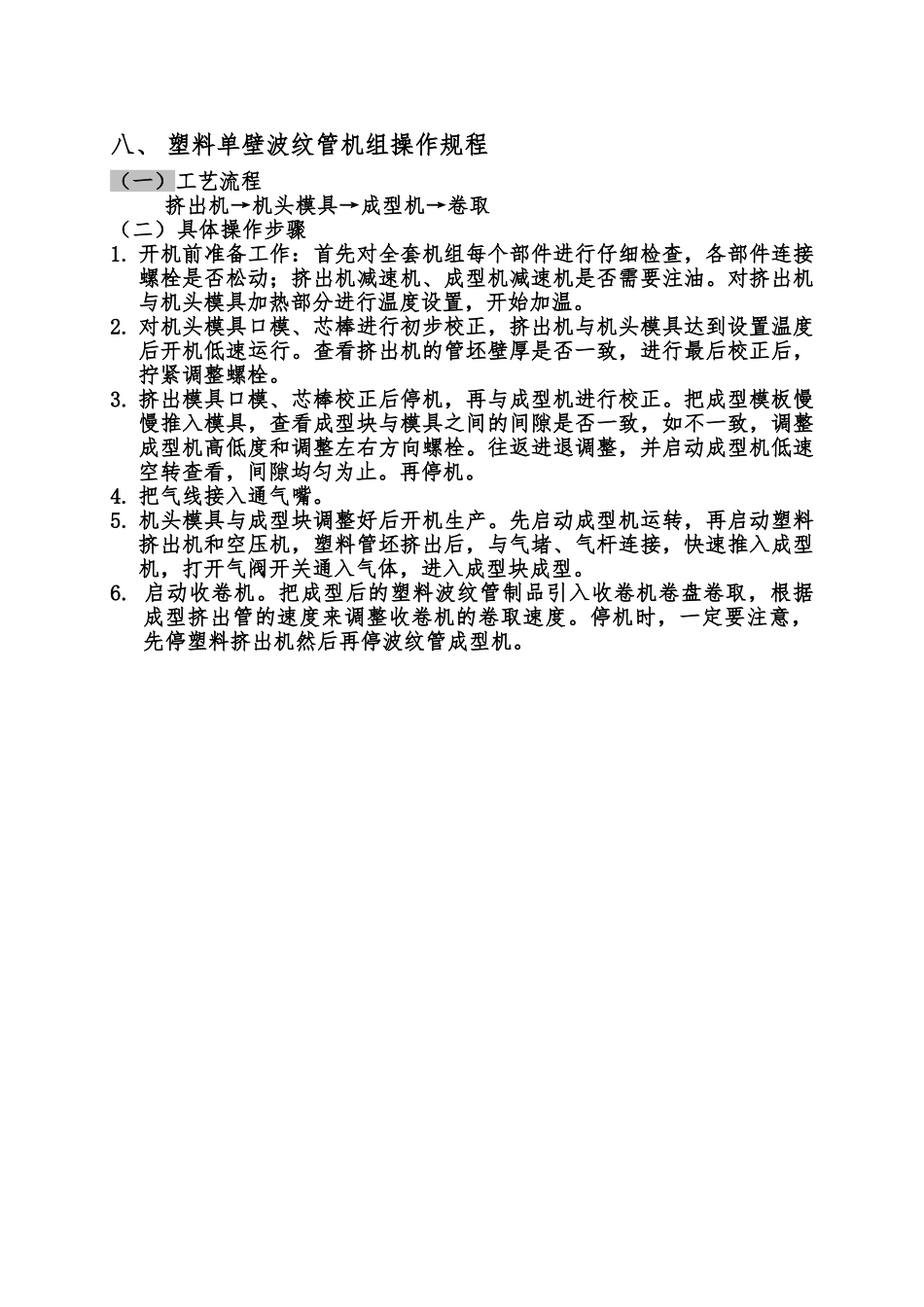

一、 用途该机组配套单螺杆挤出机与相应的辅机，可连续生产 12-63mm 直径的PE 塑料波纹管材，更换螺杆与模块后也可用于生产 PVC、PP 等原料的小口径塑料波纹管材。二、 结构概述该机组主要由 SJ50/28 单螺杆挤出机、机头、成型机、收卷装置等组成。2.1 SJ-50/28 型挤出机由沟通电动机、硬齿面齿轮变速机构、挤出系统、加温冷却系统与电气控制等部分组成，沟通电动机通过三角带将动力传递到齿轮减速箱，使螺杆获得 12-60r/min 的转速，以适应各种塑料挤出的需要。2.2、机头机头主要由芯棒、口模、分流体、压盖、机头体、螺钉、加热圈等组成。机头凡塑料流经表面，经硬化处理后抛光，确保塑料流动自如，管子壁厚均匀度可用螺栓调整。机头还设置压成型系统，主要用来胀开管坯并调节直径大小，包括：风机、调压阀、气嘴、拉杆、铝塞几个部分。2.3、成型机成型机主要由传动装置，驱动装置，调整系统，压紧装置，行走装置台面板，底座，成型模块等组成。电动机采纳沟通电机驱动，变频调速，以适应不同管材挤出速度的需求。2．4、双工位卷取机该机用于管材的自动卷取，主要由卷轴、卷芯、机架等部分组成。卷绕轴由电动机、减速器与传动系统组成。卷曲长度根据要求可以任意设定，配有自动计米装置。该机设有两个卷盘，当一个卷满后，开始卸管，另一个进行卷取，循环使用，保证不停机生产。三、主要技术参数3.1、SJ-50/28 挤出机螺杆直径：Φ50mm 螺杆长径比：28：1电机型号：Y132S-4功率：5.5KW风机型号：DF-2 60W功率：60KW外形尺寸 2300×1300×1500 质量：1200Kg3.2、大成型机生产管径围：≤32mm生产速度：0.8-4m/min 电机功率：3KW驱动方式：齿轮传动模块数量：42 对 外形尺寸:1500×550×1200 质量：500Kg3.3、双工位卷取机卷取管径围：≤63 mm卷取速度：0.5-5m/min控制方式：力矩电机型号：YLJ80-2/4 4N*m 外形尺寸:1300×750×1400 质量：300Kg四、 安装4.1、机器应安装在坚实的地面上，基础应是混凝土结构，座机后按机器安装孔打膨胀螺栓调整紧固。4.2、机器调整紧固时，可用水平仪找平，其水平误差应小于千分之五，主辅机中心高应一致。4.3、冷却定型水箱装置上的进、出水管与上下水管采纳软管连接，以便于冷却水槽的移动。4.4、牵引装置冷却水槽上的电气附设，应考虑其移动的可能性。4.5、安装本机组的同时，要进行供电，供气（压缩空气不低于 6Kg/cm2）和冷却水等系统的安装。五、 试运转5.1、人工搬动各传动系统...
