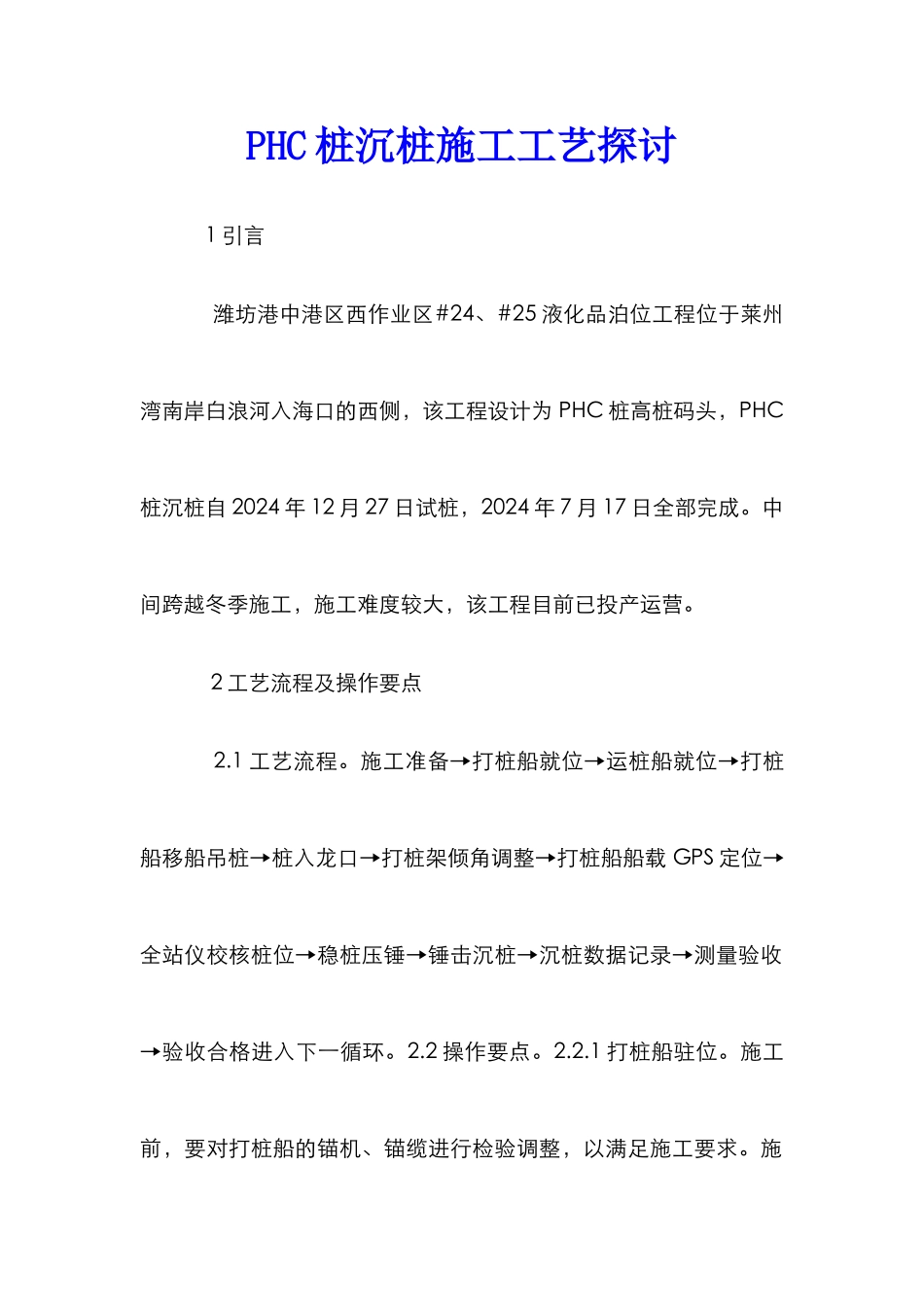

PHC桩沉桩施工工艺探讨_第1页
1/8

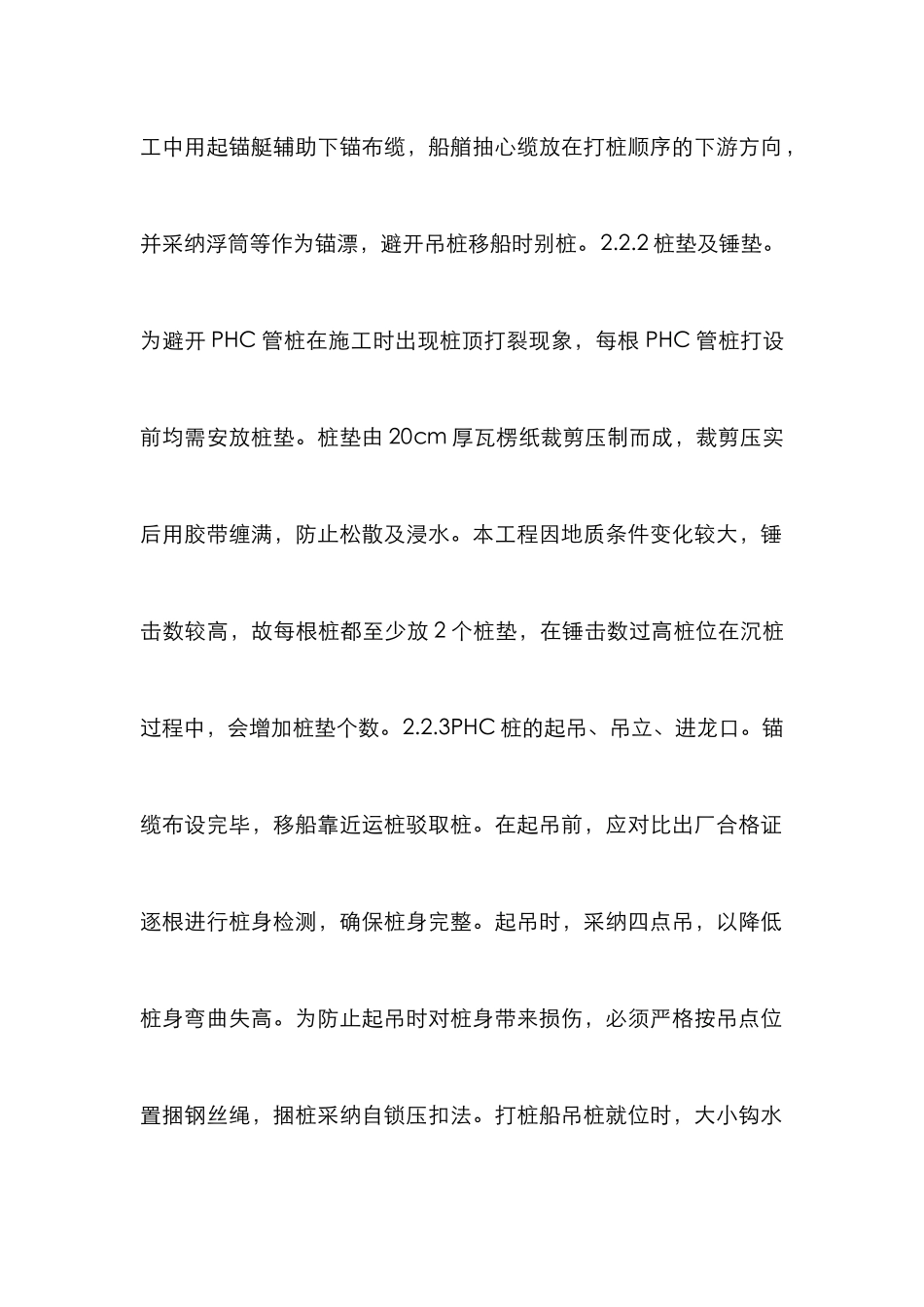

PHC桩沉桩施工工艺探讨_第2页
2/8

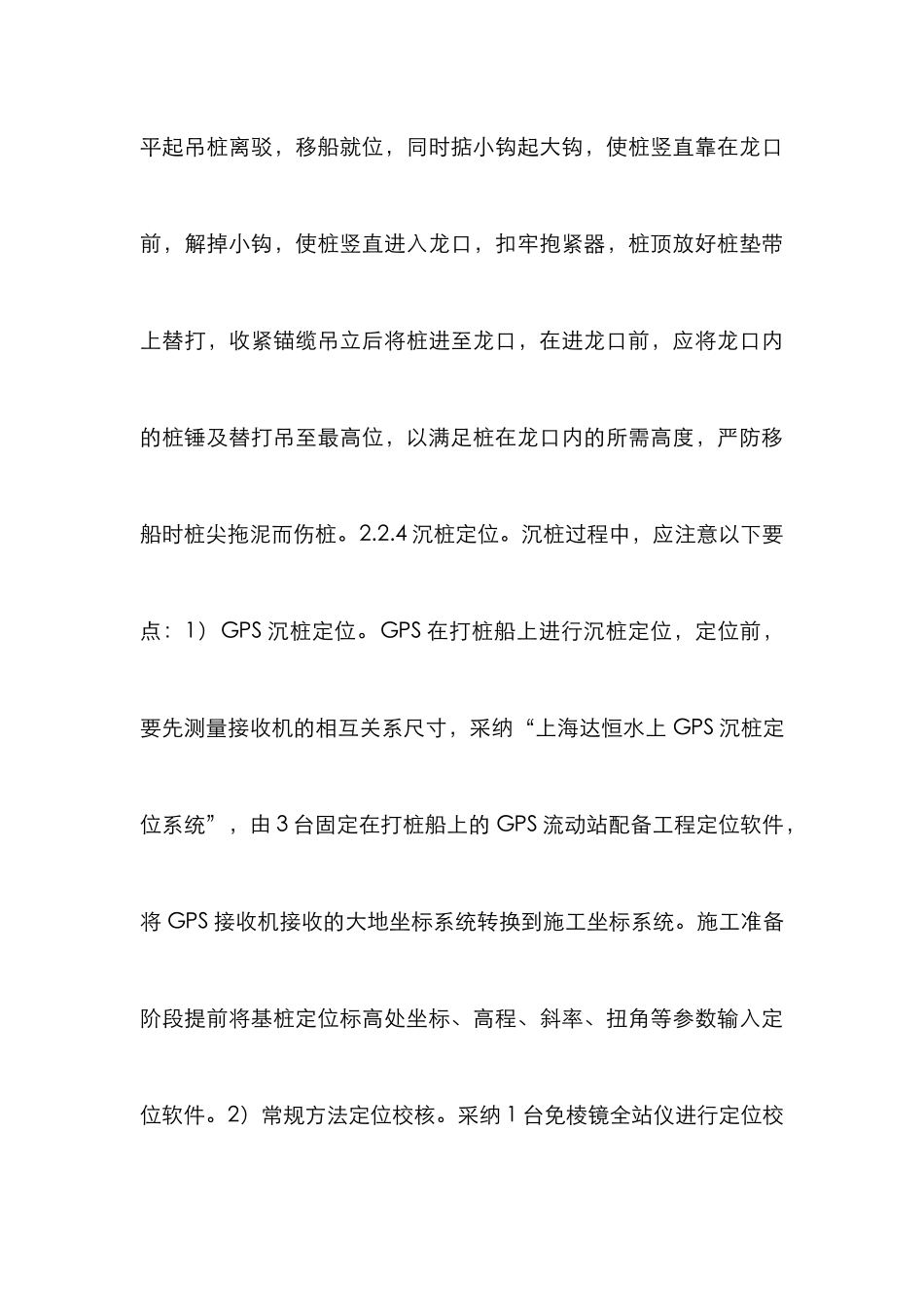

PHC桩沉桩施工工艺探讨_第3页
3/8
PHC 桩沉桩施工工艺探讨 1 引言 潍坊港中港区西作业区#24、#25 液化品泊位工程位于莱州湾南岸白浪河入海口的西侧,该工程设计为 PHC 桩高桩码头,PHC桩沉桩自 2024 年 12 月 27 日试桩,2024 年 7 月 17 日全部完成。中间跨越冬季施工,施工难度较大,该工程目前已投产运营。 2 工艺流程及操作要点 2.1 工艺流程。施工准备→打桩船就位→运桩船就位→打桩船移船吊桩→桩入龙口→打桩架倾角调整→打桩船船载 GPS 定位→全站仪校核桩位→稳桩压锤→锤击沉桩→沉桩数据记录→测量验收→验收合格进入下一循环。2.2 操作要点。2.2.1 打桩船驻位。施工前,要对打桩船的锚机、锚缆进行检验调整,以满足施工要求。施工中用起锚艇辅助下锚布缆,船艏抽心缆放在打桩顺序的下游方向,并采纳浮筒等作为锚漂,避开吊桩移船时别桩。2.2.2 桩垫及锤垫。为避开 PHC 管桩在施工时出现桩顶打裂现象,每根 PHC 管桩打设前均需安放桩垫。桩垫由 20cm 厚瓦楞纸裁剪压制而成,裁剪压实后用胶带缠满,防止松散及浸水。本工程因地质条件变化较大,锤击数较高,故每根桩都至少放 2 个桩垫,在锤击数过高桩位在沉桩过程中,会增加桩垫个数。2.2.3PHC 桩的起吊、吊立、进龙口。锚缆布设完毕,移船靠近运桩驳取桩。在起吊前,应对比出厂合格证逐根进行桩身检测,确保桩身完整。起吊时,采纳四点吊,以降低桩身弯曲失高。为防止起吊时对桩身带来损伤,必须严格按吊点位置捆钢丝绳,捆桩采纳自锁压扣法。打桩船吊桩就位时,大小钩水平起吊桩离驳,移船就位,同时掂小钩起大钩,使桩竖直靠在龙口前,解掉小钩,使桩竖直进入龙口,扣牢抱紧器,桩顶放好桩垫带上替打,收紧锚缆吊立后将桩进至龙口,在进龙口前,应将龙口内的桩锤及替打吊至最高位,以满足桩在龙口内的所需高度,严防移船时桩尖拖泥而伤桩。2.2.4 沉桩定位。沉桩过程中,应注意以下要点:1)GPS 沉桩定位。GPS 在打桩船上进行沉桩定位,定位前,要先测量接收机的相互关系尺寸,采纳“上海达恒水上 GPS 沉桩定位系统”,由 3 台固定在打桩船上的 GPS 流动站配备工程定位软件,将 GPS 接收机接收的大地坐标系统转换到施工坐标系统。施工准备阶段提前将基桩定位标高处坐标、高程、斜率、扭角等参数输入定位软件。2)常规方法定位校核。采纳 1 台免棱镜全站仪进行定位校核。施工前,提前布设现场控制网,并在打每根斜桩前设置打设该桩位的临时控制点。打桩船将待沉桩依...
