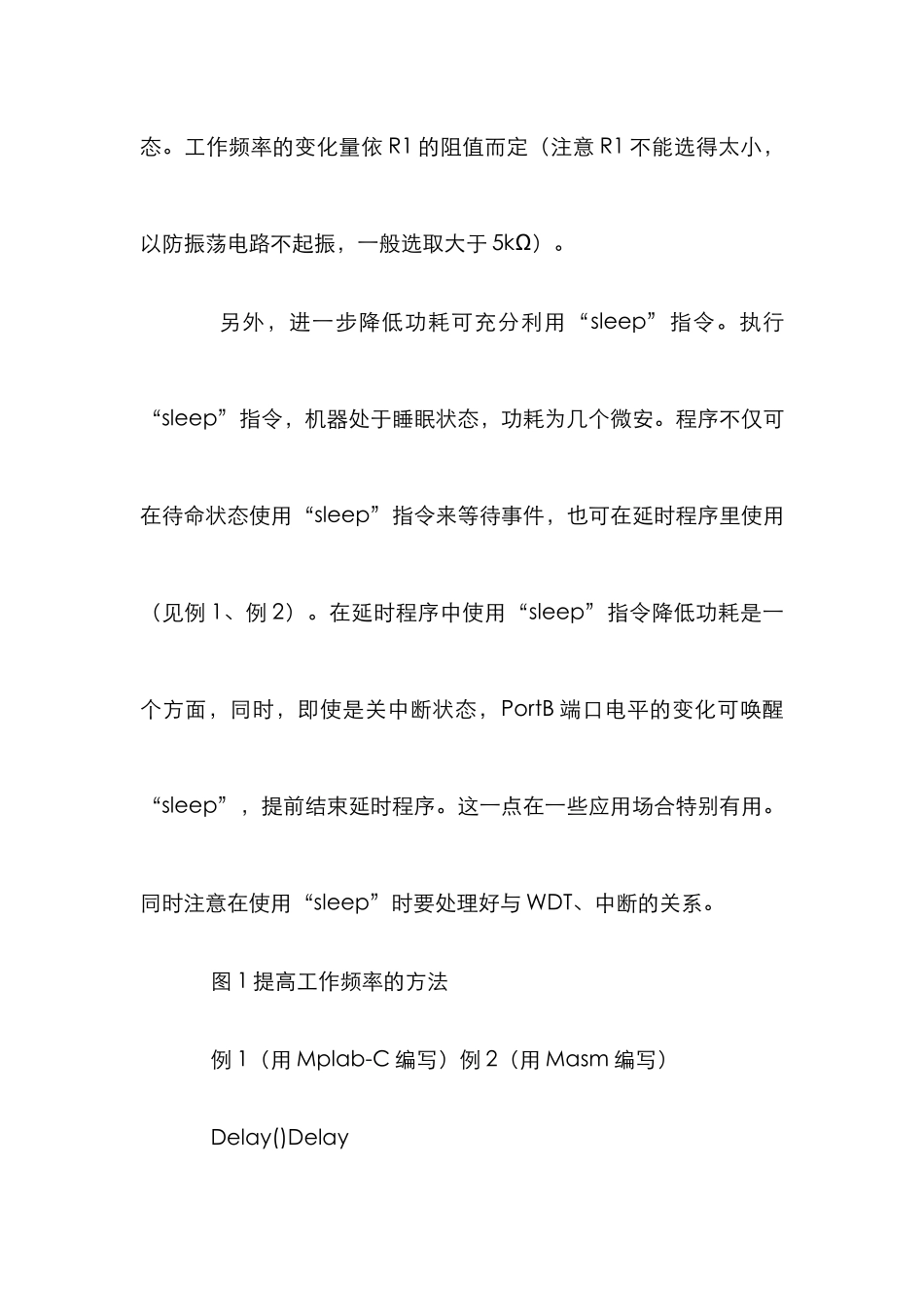

PIC 单片机开发讨论论文 摘要 PIC 单片机在国内日益流行，本文介绍 MicrochipPIC系列单片机开发过程中软、硬件设计的一些经验、技巧。 关键词 Microchip 单片机功耗编程 -------------------------------------------------------------------------------- 由美国 Microchip 公司生产的 PIC 系列单片机，由于其超小型、低功耗、低成本、多品种等特点，已广泛应用于工业控制、仪器、仪表、通信、家电、玩具等领域，本文总结了作者在 PIC 单片机开发过程中的一些经验、技巧，供同行参考。 1 怎样进一步降低功耗 功耗，在电池供电的仪器仪表中是一个重要的考虑因素。PIC16C××系列单片机本身的功耗较低（在 5V，4MHz 振荡频率时工作电流小于 2mA）。为进一步降低功耗，在保证满足工作要求的前提下，可采纳降低工作频率的方法，工作频率的下降可大大降低功耗（如 PIC16C××在 3V，32kHz 下工作，其电流可减小到15μA），但较低的工作频率可能导致部分子程序（如数学计算）需占用较多的时间。在这种情况下，当单片机的振荡方式采纳 RC 电路形式时，可以采纳中途提高工作频率的办法来解决。 具体做法是在闲置的一个 I/O 脚（如 RB1）和 OSC1 管脚之间跨接一电阻（R1），如图 1 所示。低速状态置 RB1=0。需进行快速运算时先置 RB1=1，由于充电时，电容电压上升得快，工作频率增高，运算时间减少，运算结束又置 RB1=0，进入低速、低功耗状态。工作频率的变化量依 R1 的阻值而定（注意 R1 不能选得太小，以防振荡电路不起振，一般选取大于 5kΩ）。 另外，进一步降低功耗可充分利用“sleep”指令。执行“sleep”指令，机器处于睡眠状态，功耗为几个微安。程序不仅可在待命状态使用“sleep”指令来等待事件，也可在延时程序里使用（见例 1、例 2）。在延时程序中使用“sleep”指令降低功耗是一个方面，同时，即使是关中断状态，PortB 端口电平的变化可唤醒“sleep”，提前结束延时程序。这一点在一些应用场合特别有用。同时注意在使用“sleep”时要处理好与 WDT、中断的关系。 图 1 提高工作频率的方法 例 1（用 Mplab-C 编写）例 2（用 Masm 编写） Delay()Delay {；此行可加开关中断指令 /*此行可加开关中断指令*/movlw.10 for(i=0;i SLEEP();Loop1 }Sleep decfszCounter gotoLoop1 return 2 注意 INTCON 中的 RBIF 位 INTCON 中的各中断允许位对中断状态位并无影响。当POR...
