PLC与配套低压柜技术规范书VIP专享

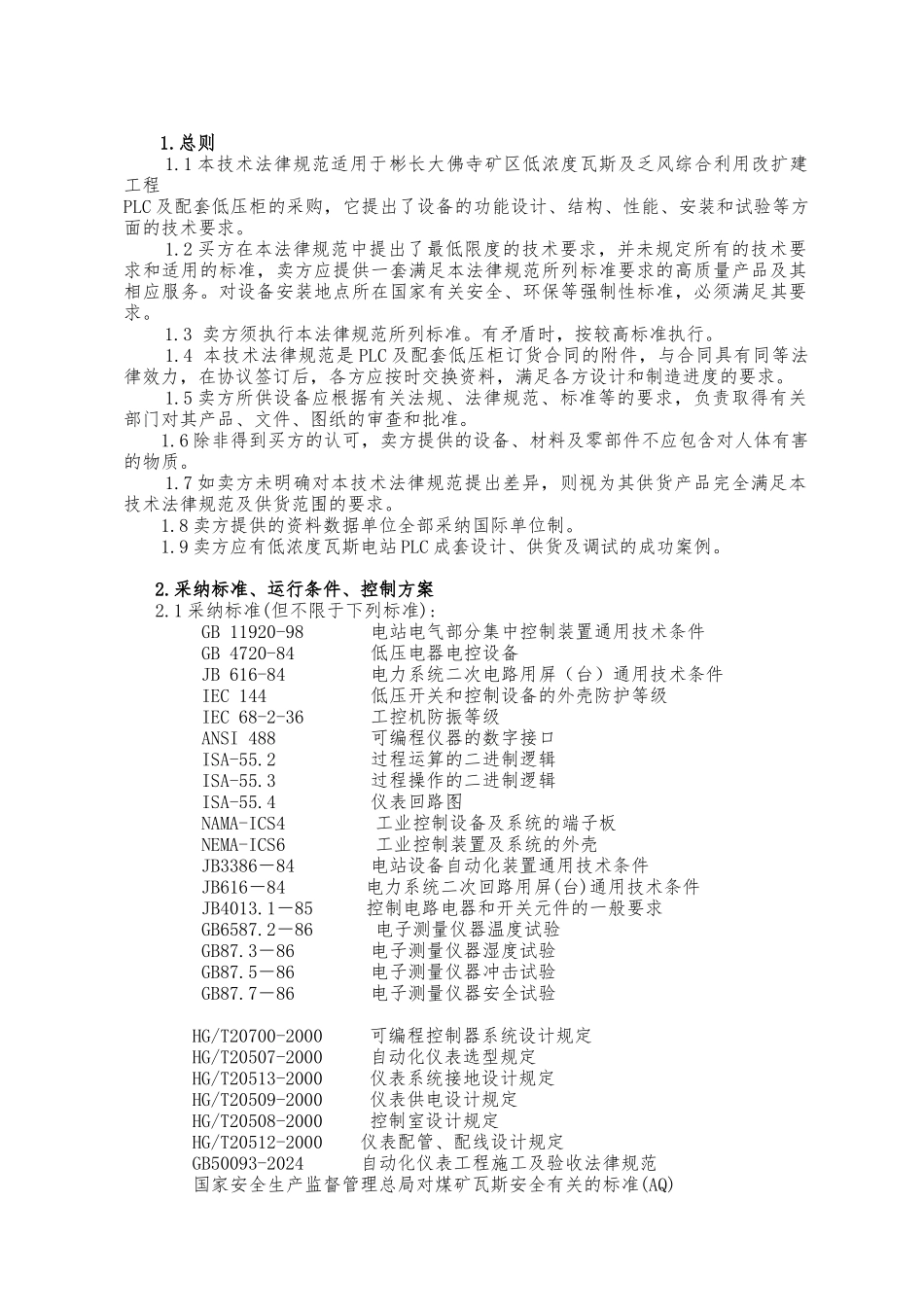

彬长大佛寺矿区低浓度瓦斯及乏风综合利用改扩建工程可编程逻辑控制系统（PLC）及配套低压柜技术法律规范书山东省阳光工程设计院2024 年 10 月工程检索号Y G - F 1 4 3 0 S 1.总则 1.1 本技术法律规范适用于彬长大佛寺矿区低浓度瓦斯及乏风综合利用改扩建工程PLC 及配套低压柜的采购，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 买方在本法律规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本法律规范所列标准要求的高质量产品及其相应服务。对设备安装地点所在国家有关安全、环保等强制性标准，必须满足其要求。 1.3 卖方须执行本法律规范所列标准。有矛盾时，按较高标准执行。 1.4 本技术法律规范是 PLC 及配套低压柜订货合同的附件，与合同具有同等法律效力，在协议签订后，各方应按时交换资料，满足各方设计和制造进度的要求。 1.5 卖方所供设备应根据有关法规、法律规范、标准等的要求，负责取得有关部门对其产品、文件、图纸的审查和批准。 1.6 除非得到买方的认可，卖方提供的设备、材料及零部件不应包含对人体有害的物质。 1.7 如卖方未明确对本技术法律规范提出差异，则视为其供货产品完全满足本技术法律规范及供货范围的要求。 1.8 卖方提供的资料数据单位全部采纳国际单位制。 1.9 卖方应有低浓度瓦斯电站 PLC 成套设计、供货及调试的成功案例。2.采纳标准、运行条件、控制方案2.1 采纳标准(但不限于下列标准): GB 11920-98 电站电气部分集中控制装置通用技术条件 GB 4720-84 低压电器电控设备 JB 616-84 电力系统二次电路用屏（台）通用技术条件 IEC 144 低压开关和控制设备的外壳防护等级 IEC 68-2-36 工控机防振等级 ANSI 488 可编程仪器的数字接口 ISA-55.2 过程运算的二进制逻辑 ISA-55.3 过程操作的二进制逻辑 ISA-55.4 仪表回路图 NAMA-ICS4 工业控制设备及系统的端子板 NEMA-ICS6 工业控制装置及系统的外壳 JB3386－84 电站设备自动化装置通用技术条件 JB616－84 电力系统二次回路用屏(台)通用技术条件 JB4013.1－85 控制电路电器和开关元件的一般要求 GB6587.2－86 电子测量仪器温度试验 GB87.3－86 电子测量仪器湿度试验 GB87.5－86 电子测量仪器冲击试验 GB87.7－86 电子测量仪器安全试验 HG/T20700-2000 可编程控制器系统设计规定 HG/T20507-2000 自动化仪表选型...
