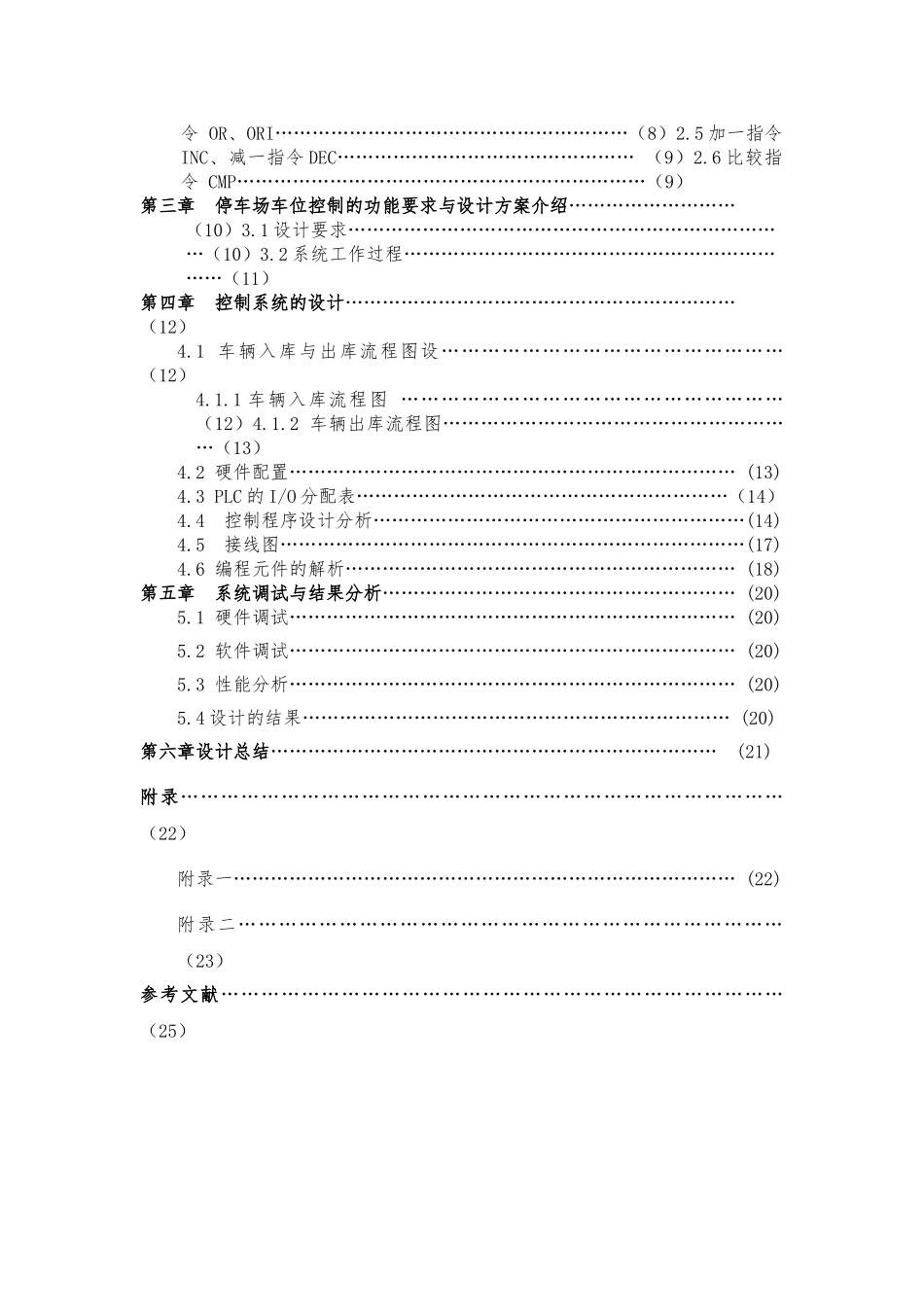

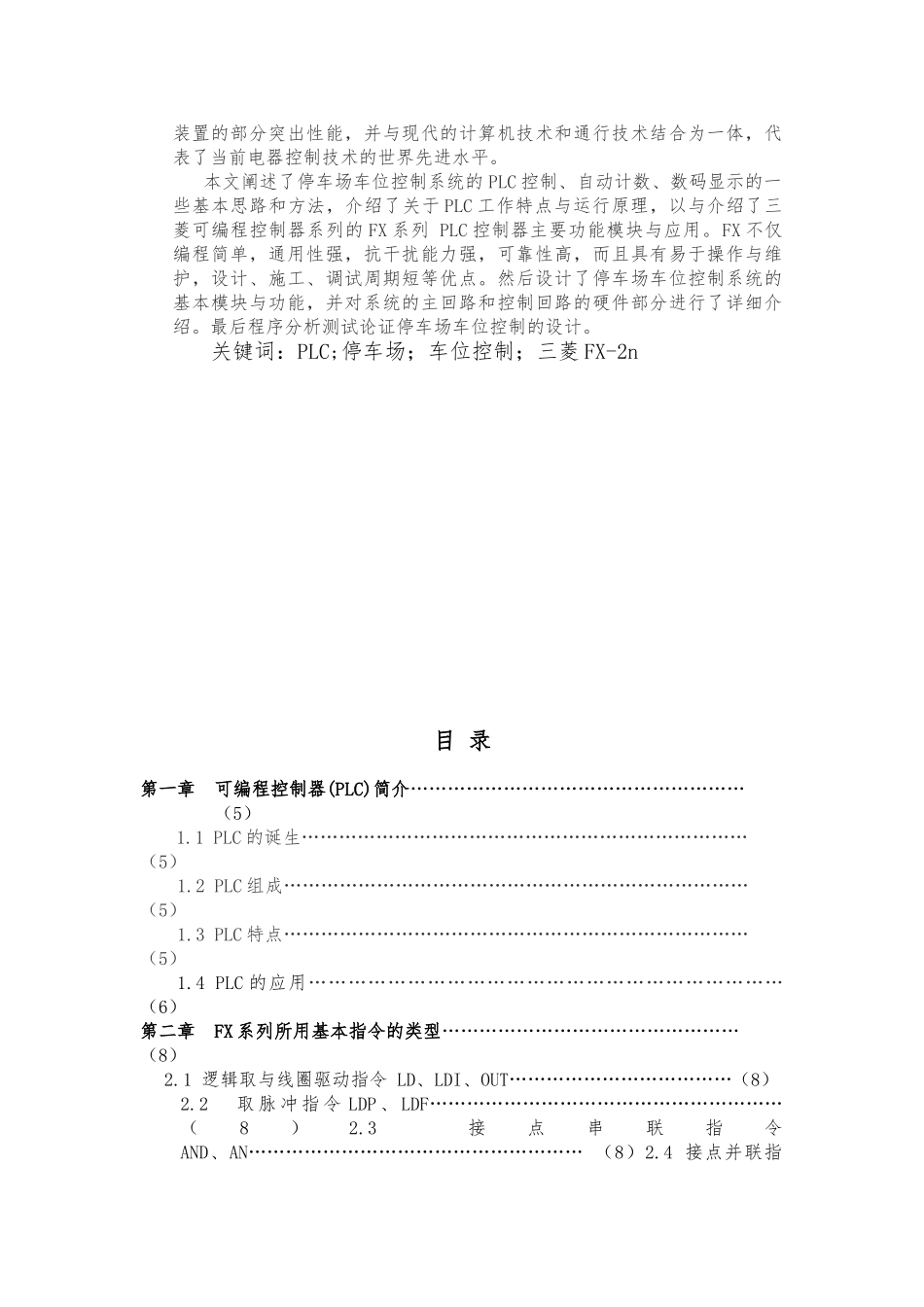

PLC 停车场控制系统设计系 部: 电子信息工程系 专 业: 应用电子 班 级: 12 应用电子 学生: 仁志 指导老师: 国富 职称 副教授 完成时间: 2024.11.25 前 言随着进口汽车大量涌人和国汽车工业的不断进展,大中城市的汽车数量剧增,从而引发了停车管理问题。近几年,我国的停车场管理技术不断完善,计算机技术、通信技术、网络技术的进展又促进了停车场管理系统功能的强大。但是,现时某些小区小型停车场如要运用大量高新技术就会出现资金不足、维护管理不完善的问题,有时考虑也不够全面,所以目前车辆管理成本高、服务效率低等问题。采纳 PLC 编程无疑就能解决这些问题。PLC 就是可编程控制器(programmable logic controller, PLC ),是一种以微型计算机为核心的通用工业控制器。它是继承了继电器控制器装置的部分突出性能,并与现代的计算机技术和通行技术结合为一体,代表了当前电器控制技术的世界先进水平。本文阐述了停车场车位控制系统的 PLC 控制、自动计数、数码显示的一些基本思路和方法,介绍了关于 PLC 工作特点与运行原理,以与介绍了三菱可编程控制器系列的 FX 系列 PLC 控制器主要功能模块与应用。FX 不仅编程简单,通用性强,抗干扰能力强,可靠性高,而且具有易于操作与维护,设计、施工、调试周期短等优点。然后设计了停车场车位控制系统的基本模块与功能,并对系统的主回路和控制回路的硬件部分进行了详细介绍。最后程序分析测试论证停车场车位控制的设计。 关键词:PLC;停车场;车位控制;三菱 FX-2n目 录第一章可编程控制器(PLC)简介………………………………………………(5)1.1 PLC 的诞生………………………………………………………………(5)1.2 PLC 组成…………………………………………………………………(5)1.3 PLC 特点………………………………………………………………… (5)1.4 PLC 的应用………………………………………………………………(6)第二章 FX 系列所用基本指令的类型…………………………………………(8)2.1 逻辑取与线圈驱动指令 LD、LDI、OUT………………………………(8)2.2 取 脉 冲 指 令 LDP 、 LDF…………………………………………………(8)2.3 接点串联指令 AND、AN……………………………………………… (8)2.4 接点并联指令 OR、ORI…………………………………………………(8)2.5 加一指令INC、...
