PS2接口协议解析管理论文

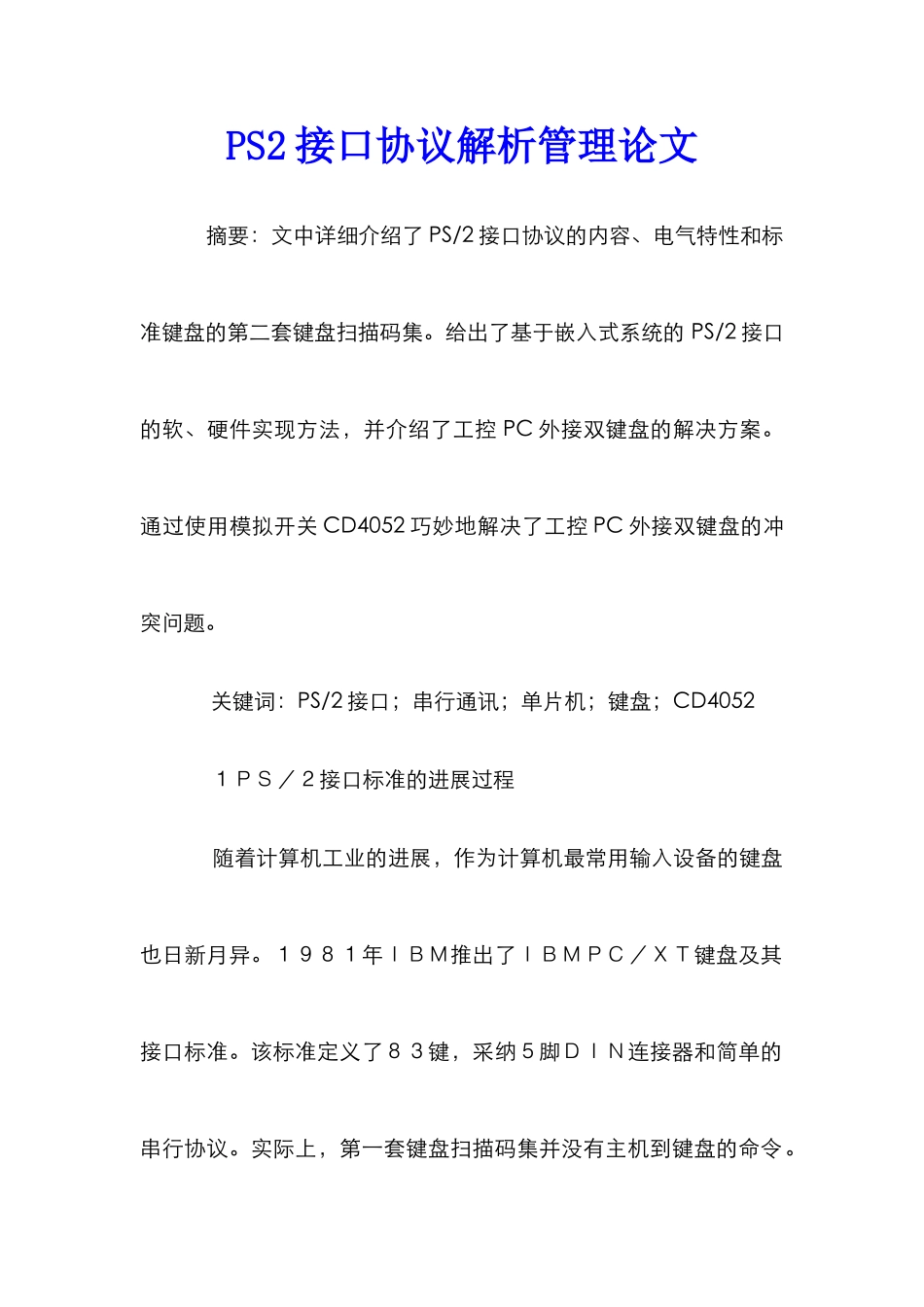

PS2接口协议解析管理论文_第1页
1/22

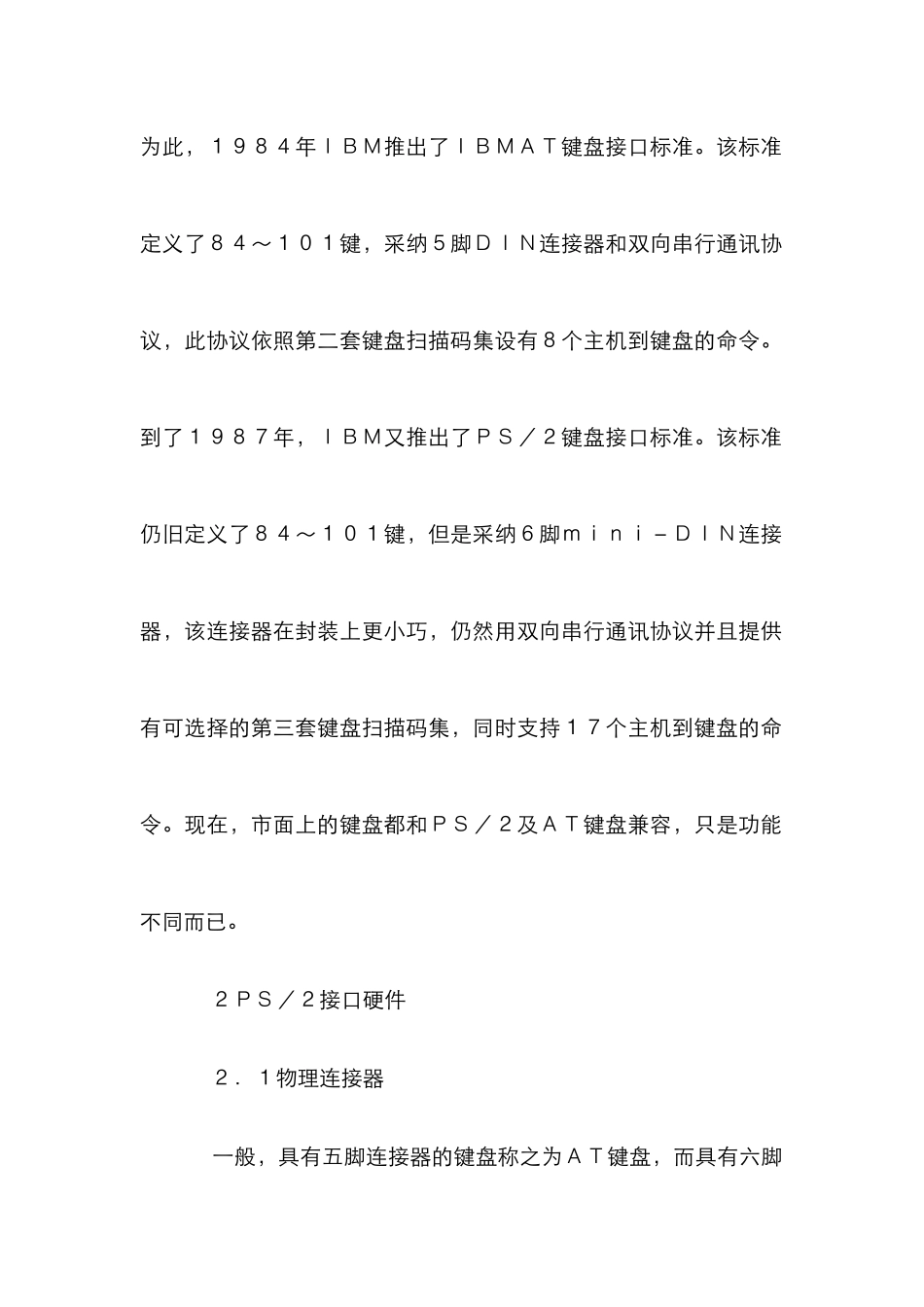

PS2接口协议解析管理论文_第2页
2/22

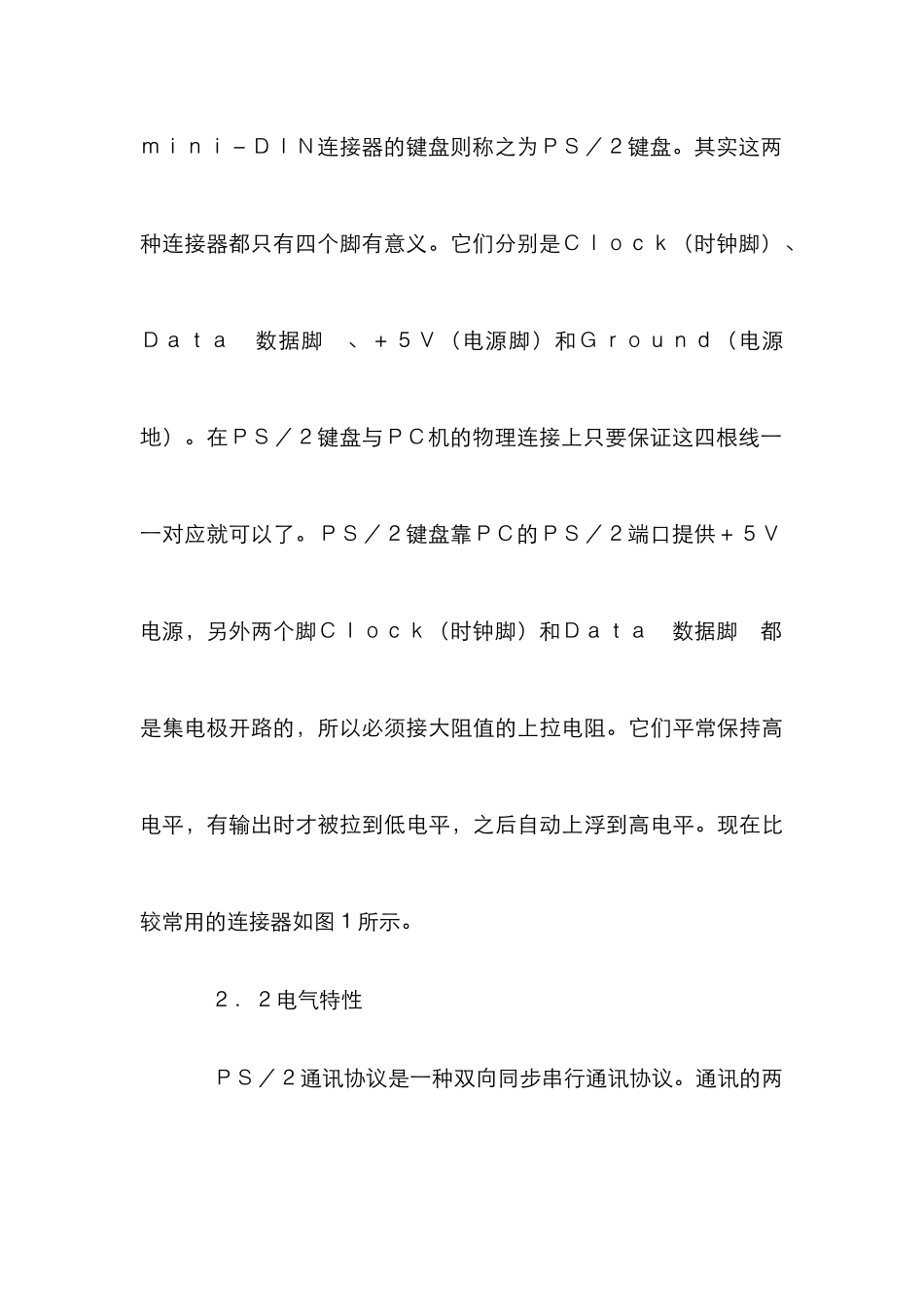

PS2接口协议解析管理论文_第3页
3/22
PS2 接口协议解析管理论文 摘要:文中详细介绍了 PS/2 接口协议的内容、电气特性和标准键盘的第二套键盘扫描码集。给出了基于嵌入式系统的 PS/2 接口的软、硬件实现方法,并介绍了工控 PC 外接双键盘的解决方案。通过使用模拟开关 CD4052 巧妙地解决了工控 PC 外接双键盘的冲突问题。 关键词:PS/2 接口;串行通讯;单片机;键盘;CD4052 1PS/2接口标准的进展过程 随着计算机工业的进展,作为计算机最常用输入设备的键盘也日新月异。1981年IBM推出了IBMPC/XT键盘及其接口标准。该标准定义了83键,采纳5脚DIN连接器和简单的串行协议。实际上,第一套键盘扫描码集并没有主机到键盘的命令。为此,1984年IBM推出了IBMAT键盘接口标准。该标准定义了84~101键,采纳5脚DIN连接器和双向串行通讯协议,此协议依照第二套键盘扫描码集设有8个主机到键盘的命令。到了1987年,IBM又推出了PS/2键盘接口标准。该标准仍旧定义了84~101键,但是采纳6脚mini-DIN连接器,该连接器在封装上更小巧,仍然用双向串行通讯协议并且提供有可选择的第三套键盘扫描码集,同时支持17个主机到键盘的命令。现在,市面上的键盘都和PS/2及AT键盘兼容,只是功能不同而已。 2PS/2接口硬件 2.1物理连接器 一般,具有五脚连接器的键盘称之为AT键盘,而具有六脚mini-DIN连接器的键盘则称之为PS/2键盘。其实这两种连接器都只有四个脚有意义。它们分别是Clock(时钟脚)、Data数据脚、+5V(电源脚)和Ground(电源地)。在PS/2键盘与PC机的物理连接上只要保证这四根线一一对应就可以了。PS/2键盘靠PC的PS/2端口提供+5V电源,另外两个脚Clock(时钟脚)和Data数据脚都是集电极开路的,所以必须接大阻值的上拉电阻。它们平常保持高电平,有输出时才被拉到低电平,之后自动上浮到高电平。现在比较常用的连接器如图1所示。 2.2电气特性 PS/2通讯协议是一种双向同步串行通讯协议。通讯的两端通过Clock(时钟脚)同步,并通过Data(数据脚)交换数据。任何一方假如想抑制另外一方通讯时,只需要把Clock(时钟脚)拉到低电平。假如是PC机和PS/2键盘间的通讯,则PC机必须做主机,也就是说,PC机可以抑制PS/2键盘发送数据,而PS/2键盘则不会抑制PC机发送数据。一...
