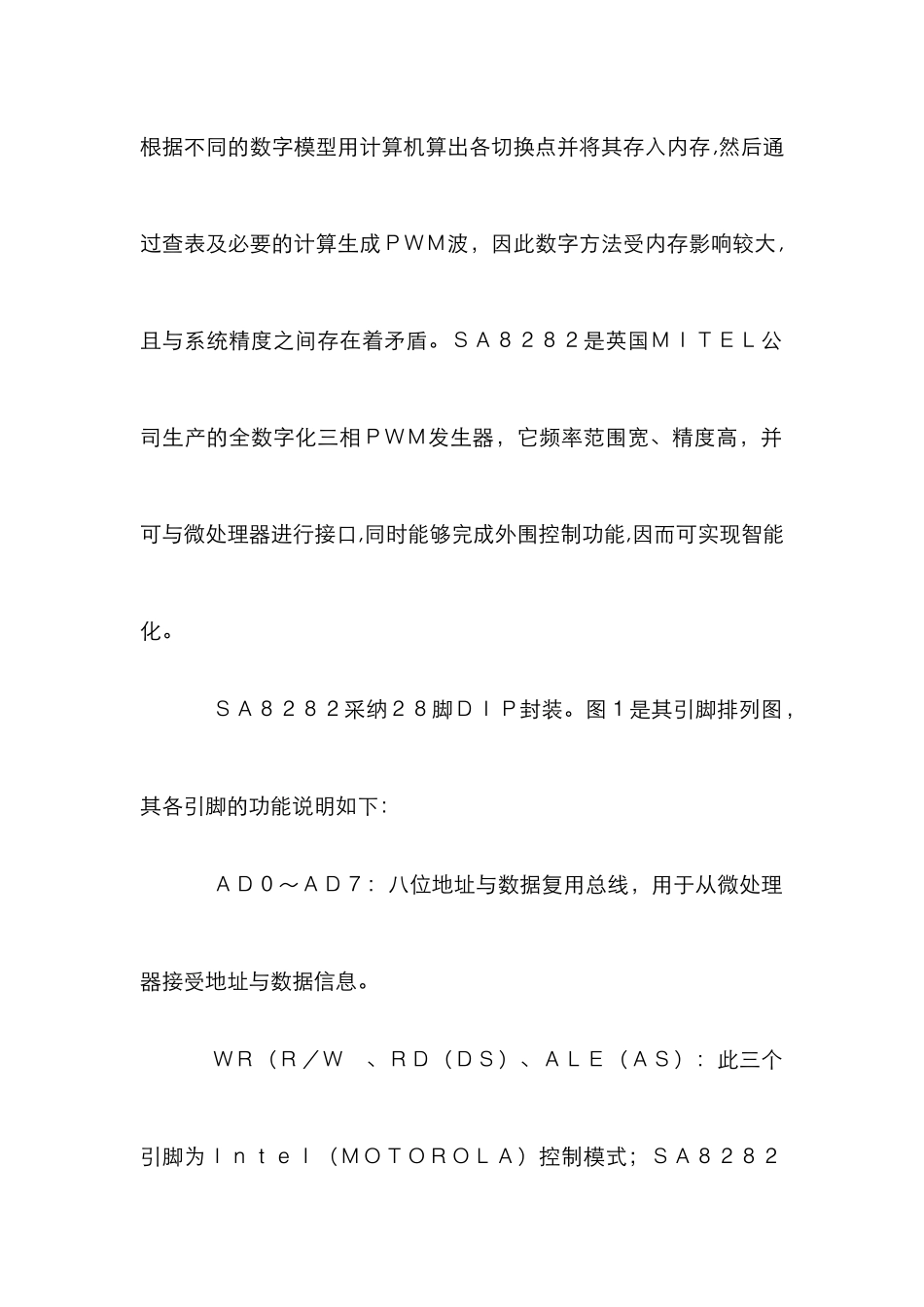

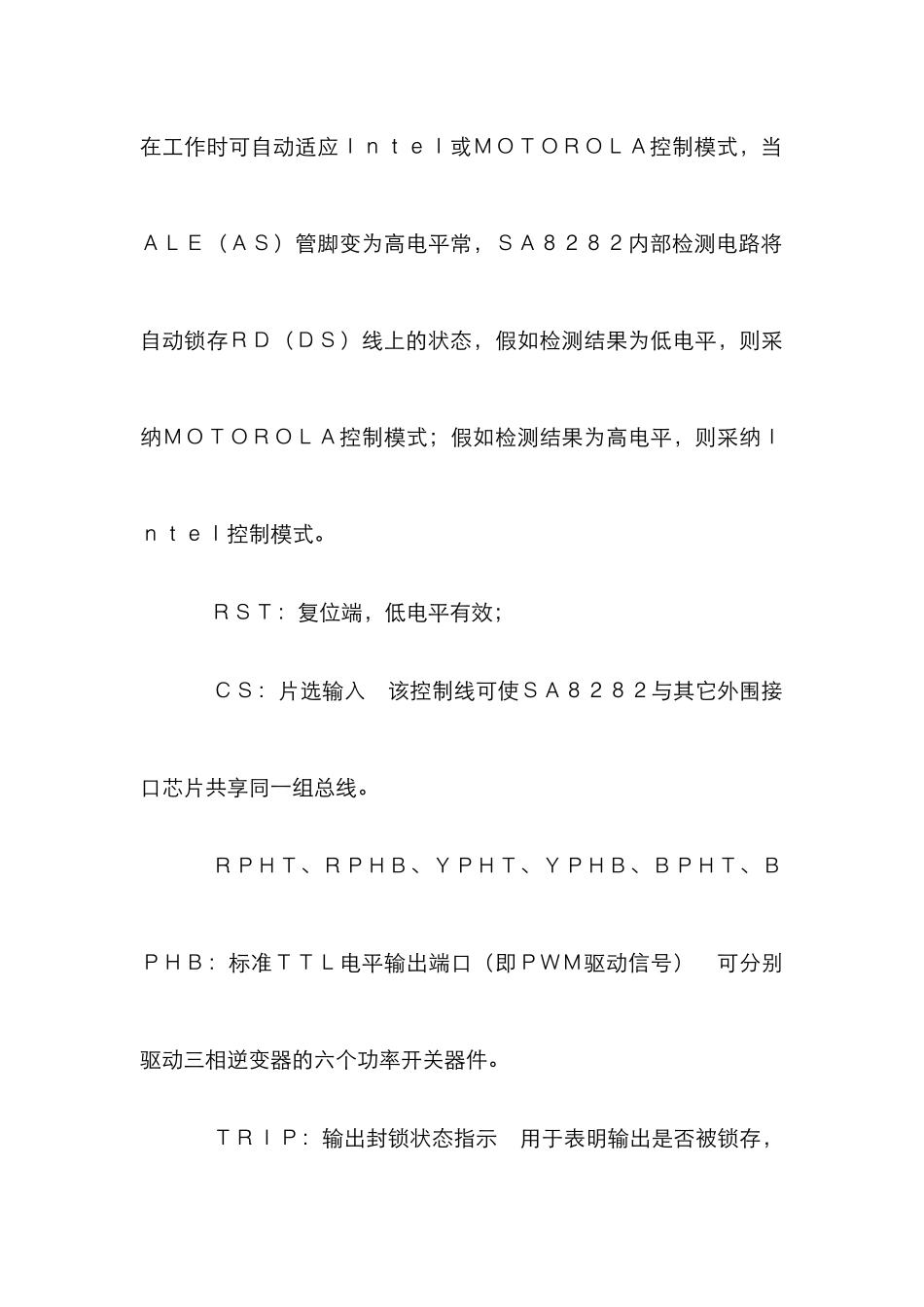

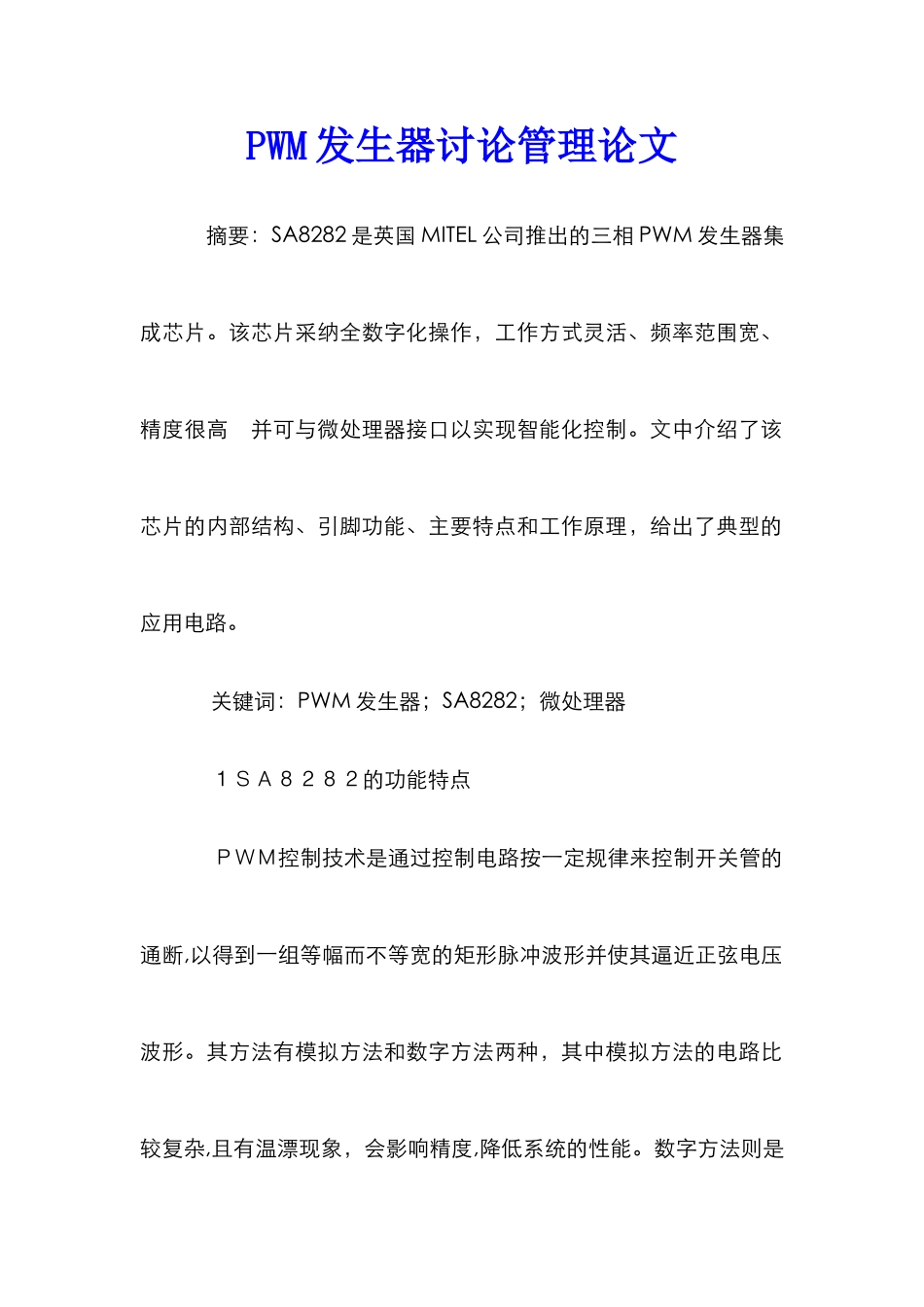

PWM 发生器讨论管理论文 摘要:SA8282 是英国 MITEL 公司推出的三相 PWM 发生器集成芯片。该芯片采纳全数字化操作,工作方式灵活、频率范围宽、精度很高并可与微处理器接口以实现智能化控制。文中介绍了该芯片的内部结构、引脚功能、主要特点和工作原理,给出了典型的应用电路。 关键词:PWM 发生器;SA8282;微处理器 1SA8282的功能特点 PWM控制技术是通过控制电路按一定规律来控制开关管的通断,以得到一组等幅而不等宽的矩形脉冲波形并使其逼近正弦电压波形。其方法有模拟方法和数字方法两种,其中模拟方法的电路比较复杂,且有温漂现象,会影响精度,降低系统的性能。数字方法则是根据不同的数字模型用计算机算出各切换点并将其存入内存,然后通过查表及必要的计算生成PWM波,因此数字方法受内存影响较大,且与系统精度之间存在着矛盾。SA8282是英国MITEL公司生产的全数字化三相PWM发生器,它频率范围宽、精度高,并可与微处理器进行接口,同时能够完成外围控制功能,因而可实现智能化。 SA8282采纳28脚DIP封装。图1是其引脚排列图,其各引脚的功能说明如下: AD0~AD7:八位地址与数据复用总线,用于从微处理器接受地址与数据信息。 WR(R/W、RD(DS)、ALE(AS):此三个引脚为Intel(MOTOROLA)控制模式;SA8282在工作时可自动适应Intel或MOTOROLA控制模式,当ALE(AS)管脚变为高电平常,SA8282内部检测电路将自动锁存RD(DS)线上的状态,假如检测结果为低电平,则采纳MOTOROLA控制模式;假如检测结果为高电平,则采纳Intel控制模式。 RST:复位端,低电平有效; CS:片选输入该控制线可使SA8282与其它外围接口芯片共享同一组总线。 RPHT、RPHB、YPHT、YPHB、BPHT、BPHB:标准TTL电平输出端口(即PWM驱动信号)可分别驱动三相逆变器的六个功率开关器件。 TRIP:输出封锁状态指示用于表明输出是否被锁存,低电平有效。 SETTRIP:关断触发信号输入端,当输入为高时,TRIP及六个PWM输出端将被迅速锁存在低电平状态,且只有在,RST复位时才能解除。 WSS:波形采样同步端口; ZPPB、ZPPY、ZPPR:分别是三信任号的零相位脉冲输出端。 CLK:时钟信号输入端。 VDD:+5V偏置电源。 VSS:接地端。 此...
