QFSN_300_2_20B型汽轮发电机产品说明书样本

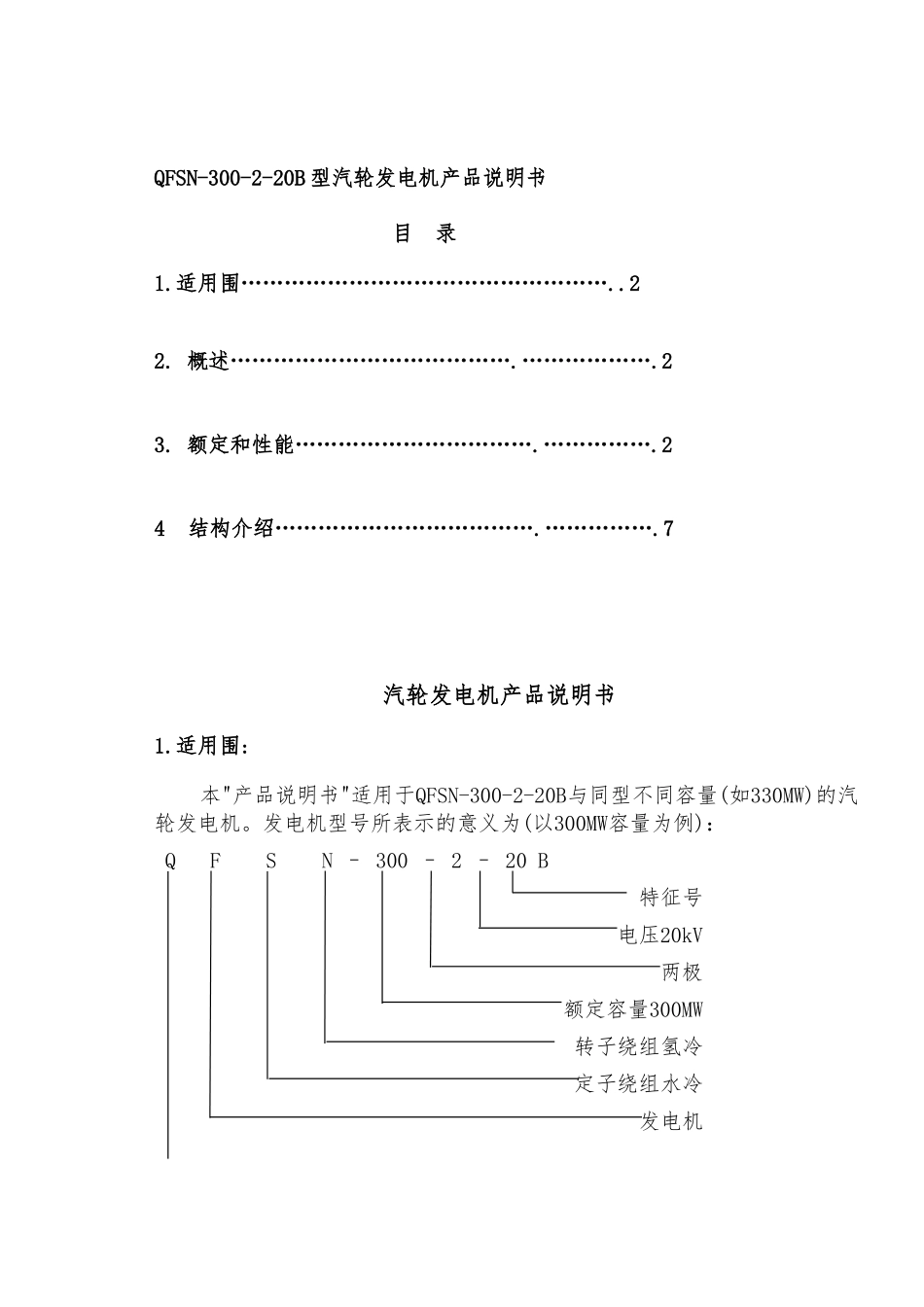

QFSN_300_2_20B型汽轮发电机产品说明书样本_第1页
1/16
QFSN_300_2_20B型汽轮发电机产品说明书样本_第2页
2/16
QFSN_300_2_20B型汽轮发电机产品说明书样本_第3页
3/16
QFSN-300-2-20B 型汽轮发电机产品说明书 目 录1.适用围……………………………………………..22. 概述………………………………….……………….23. 额定和性能…………………………….…………….24结构介绍……………………………….…………….7汽轮发电机产品说明书1.适用围:本"产品说明书"适用于QFSN-300-2-20B与同型不同容量(如330MW)的汽轮发电机。发电机型号所表示的意义为(以300MW容量为例): QFSN – 300 – 2 – 20 B特征号电压20kV两极额定容量300MW转子绕组氢冷定子绕组水冷发电机由汽轮机拖动2. 概述本型汽轮发电机为三相二极同步发电机, 由汽轮机直接拖动。本型汽轮发电机的冷却采纳" 水氢氢" 方式, 即定子线圈 (包括定子引线,定子过渡引线和出线)采纳水冷,转子线圈采纳氢冷,定子铁心与端部结构件采纳氢气表面冷却。集电环采纳空气冷却。机座部的氢气由装于转子两端的轴流式风扇驱动,在机进行密闭循环。励磁采纳"机端变压器静止整流的自并励励磁系统"。 发电机满足以下标准的要求: GB/T7064 透平型同步电机技术要求 IEC34-3 透平型同步电机技术要求 IEEE Std.115 同步电机试验方法3 额定和性能 (以 300MW 为例,详见《技术数据汇总表》)型号 QFSN-300-2-20B额定出力(按技术协议) 353 MVA/300 MW 额定电压 20 kV额定电流 10.189 kA功率因数 0.85 (滞后)转速 3000 r/min频率 50 Hz相数 3短路比≥0.6 效率≥98.9%冷却方式水氢氢额定氢压 0.25 MPa(g)定子接线 2-Y出线端子数 6绝缘等级 F (温升按B级考核)电抗瞬变电抗 x'd (非饱和值) ≤ 0.25 (标么值)超瞬变电抗 x"d(饱和值) ≥ 0.15 (标么值)每日漏氢量≤ 10 m3转轴振动≤ 0.075mm (p/p)轴承振动≤ 0.025mm (p/p) 噪音≤ 89 dB(A)(离机壳1 m 处测量)3.1 技术规和基本技术要求3.1.1 型式和转向三相, 二极, 隐极式转子同步发电机,由汽轮机直接驱动,其旋转方向随汽轮机,(国汽轮机从机头向发电机看为顺时针方向)。3.1.2 环境温度和海拔高度发电机与其辅助设备连续运行的环境条件为:厂房环境温度 5-45℃, 3.1.3 检温计在以下部位装设电阻测温元件(RTD)和温度计(详见随机安装图4):定子线圈和出线的每条水支路的出水端(RTD);定子每槽上层和下层线圈之间(RTD);定子铁心齿部和轭部(不少于 12 个 RTD);冷却器冷风侧和热风侧(RTD 和温度计);轴瓦(RTD);轴承出油管(RTD和温度计);油密封出油管(RT...
