QFSN-300-2-20B型汽轮发电机产品说明书样本

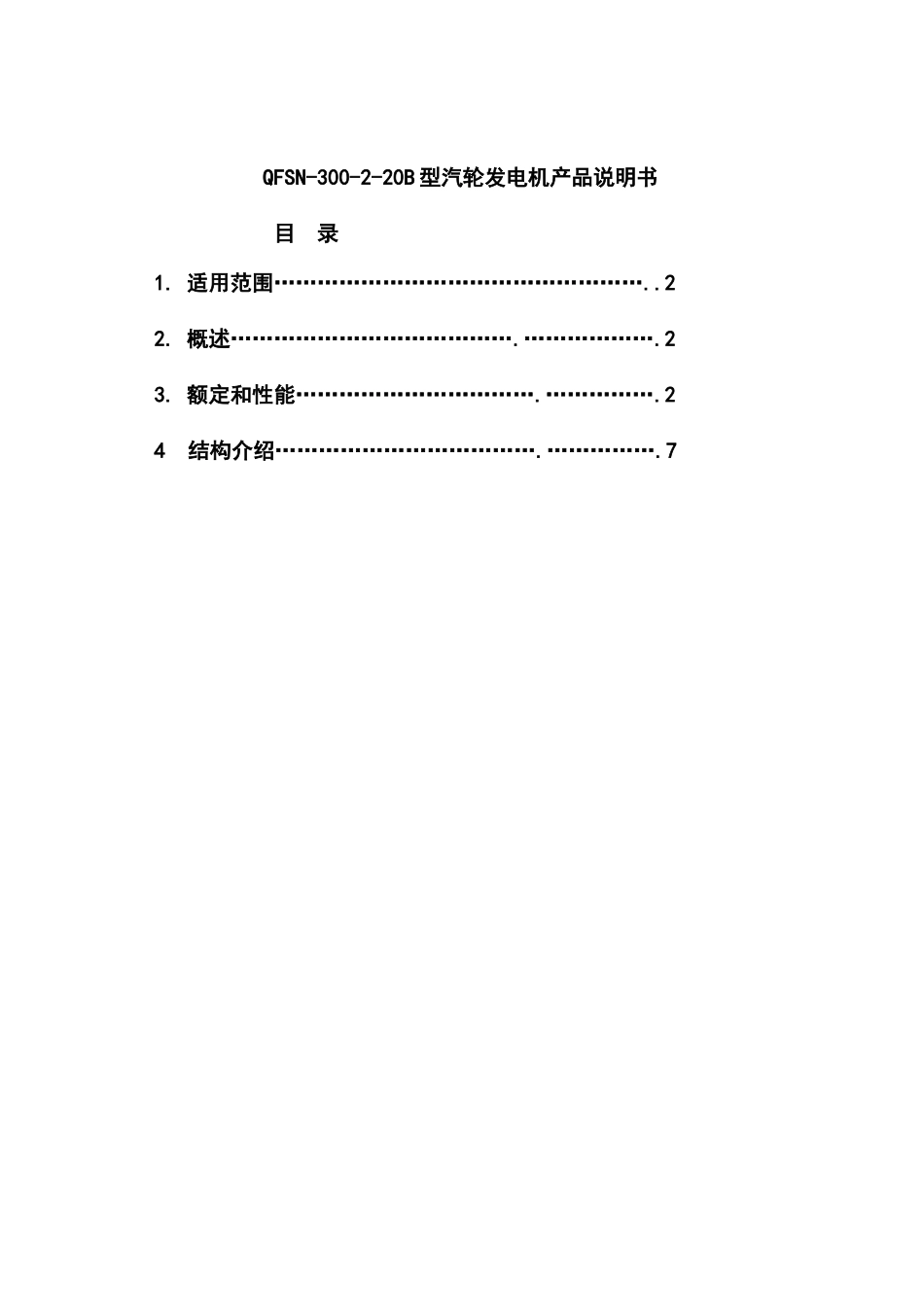

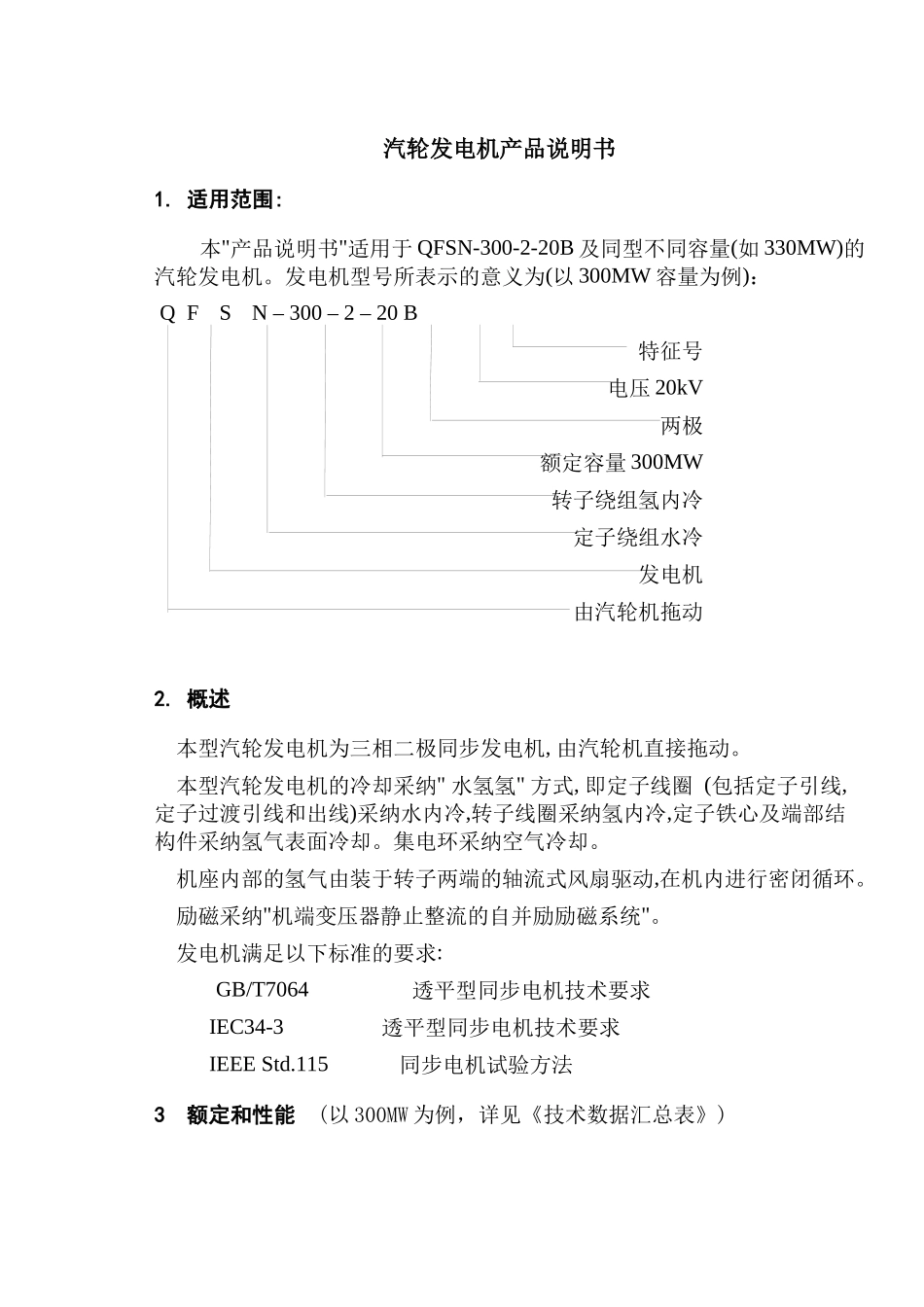

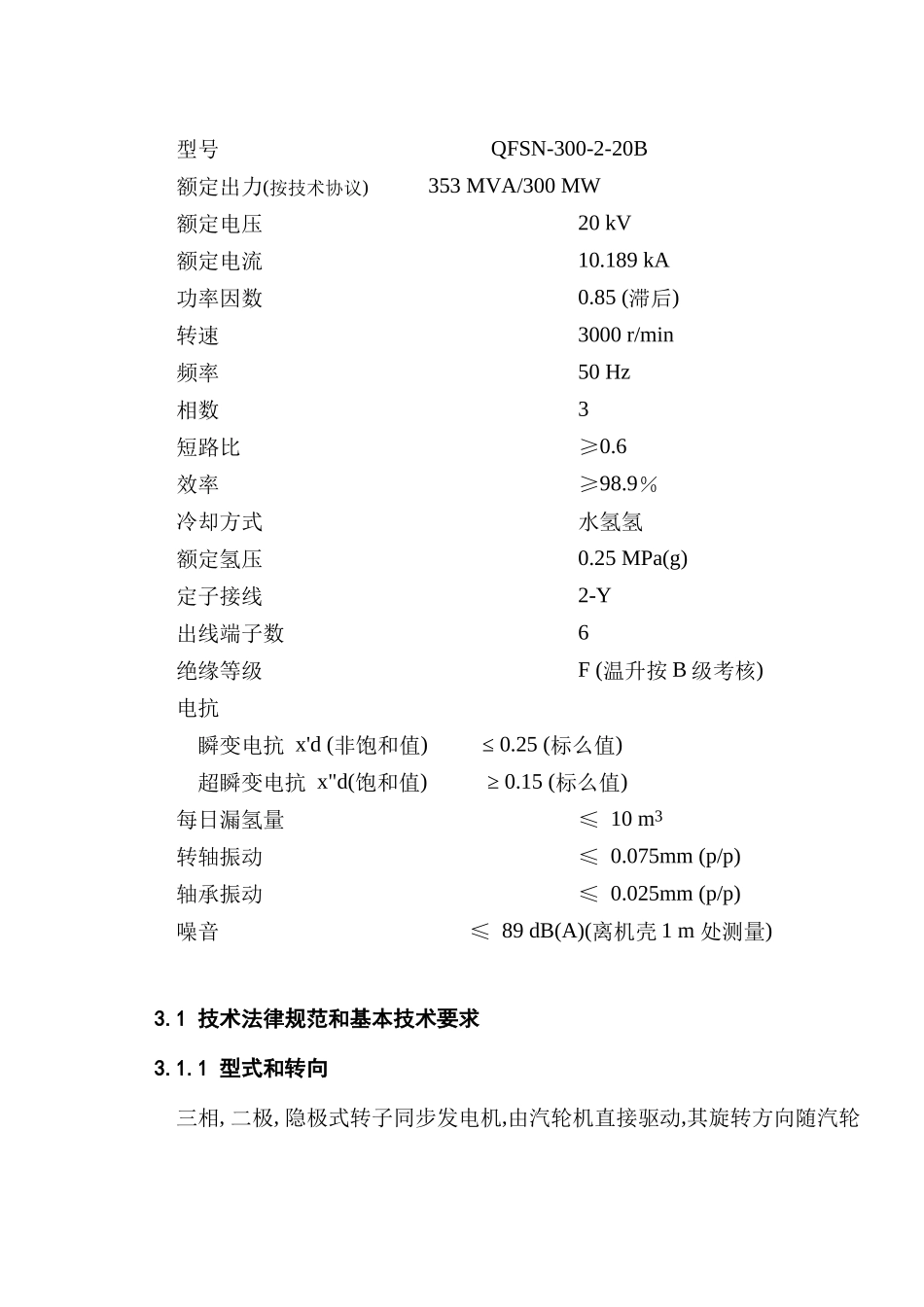

QFSN-300-2-20B 型汽轮发电机产品说明书 目 录1. 适用范围……………………………………………..22. 概述………………………………….……………….23. 额定和性能…………………………….…………….24结构介绍……………………………….…………….7汽轮发电机产品说明书1. 适用范围:本"产品说明书"适用于 QFSN-300-2-20B 及同型不同容量(如 330MW)的汽轮发电机。发电机型号所表示的意义为(以 300MW 容量为例)： Q FSN – 300 – 2 – 20 B特征号电压 20kV两极额定容量 300MW转子绕组氢内冷定子绕组水冷发电机由汽轮机拖动2. 概述 本型汽轮发电机为三相二极同步发电机, 由汽轮机直接拖动。 本型汽轮发电机的冷却采纳" 水氢氢" 方式, 即定子线圈 (包括定子引线,定子过渡引线和出线)采纳水内冷,转子线圈采纳氢内冷,定子铁心及端部结构件采纳氢气表面冷却。集电环采纳空气冷却。 机座内部的氢气由装于转子两端的轴流式风扇驱动,在机内进行密闭循环。 励磁采纳"机端变压器静止整流的自并励励磁系统"。 发电机满足以下标准的要求: GB/T7064 透平型同步电机技术要求 IEC34-3 透平型同步电机技术要求 IEEE Std.115 同步电机试验方法3 额定和性能 (以 300MW 为例，详见《技术数据汇总表》) 型号 QFSN-300-2-20B 额定出力(按技术协议) 353 MVA/300 MW 额定电压 20 kV 额定电流 10.189 kA 功率因数 0.85 (滞后) 转速 3000 r/min 频率 50 Hz 相数 3 短路比 ≥0.6 效率 ≥98.9％ 冷却方式 水氢氢 额定氢压 0.25 MPa(g) 定子接线 2-Y 出线端子数 6 绝缘等级 F (温升按 B 级考核) 电抗 瞬变电抗 x'd (非饱和值) ≤ 0.25 (标么值) 超瞬变电抗 x"d(饱和值) ≥ 0.15 (标么值) 每日漏氢量 ≤ 10 m3 转轴振动 ≤ 0.075mm (p/p) 轴承振动 ≤ 0.025mm (p/p) 噪音 ≤ 89 dB(A)(离机壳 1 m 处测量)3.1 技术法律规范和基本技术要求3.1.1 型式和转向 三相, 二极, 隐极式转子同步发电机,由汽轮机直接驱动,其旋转方向随汽轮机，(国内汽轮机从机头向发电机看为顺时针方向)。3.1.2 环境温度和海拔高度 发电机及其辅助设备连续运行的环境条件为:厂房内环境温度 5-45, ℃3.1.3 检温计 在以下部位装设电阻测温元件(RTD)和温度计（详见随机安装图 4）: 定子线圈和出线的每条水支路的出水端(RTD)； 定子每槽上层和下层线圈之间(RTD)； 定子...
