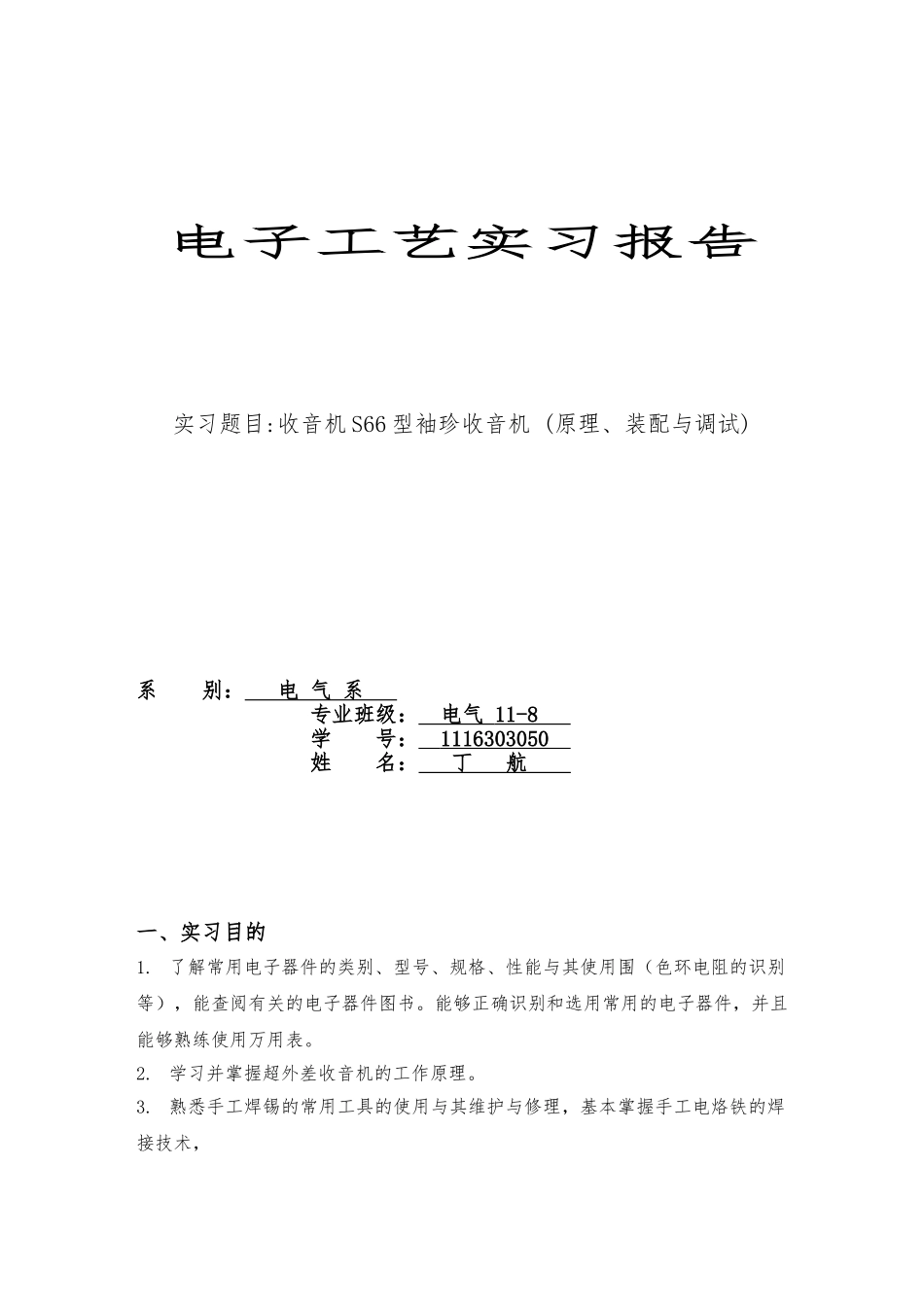

S66型袖珍收音机--实验报告_第1页
1/5
S66型袖珍收音机--实验报告_第2页
2/5

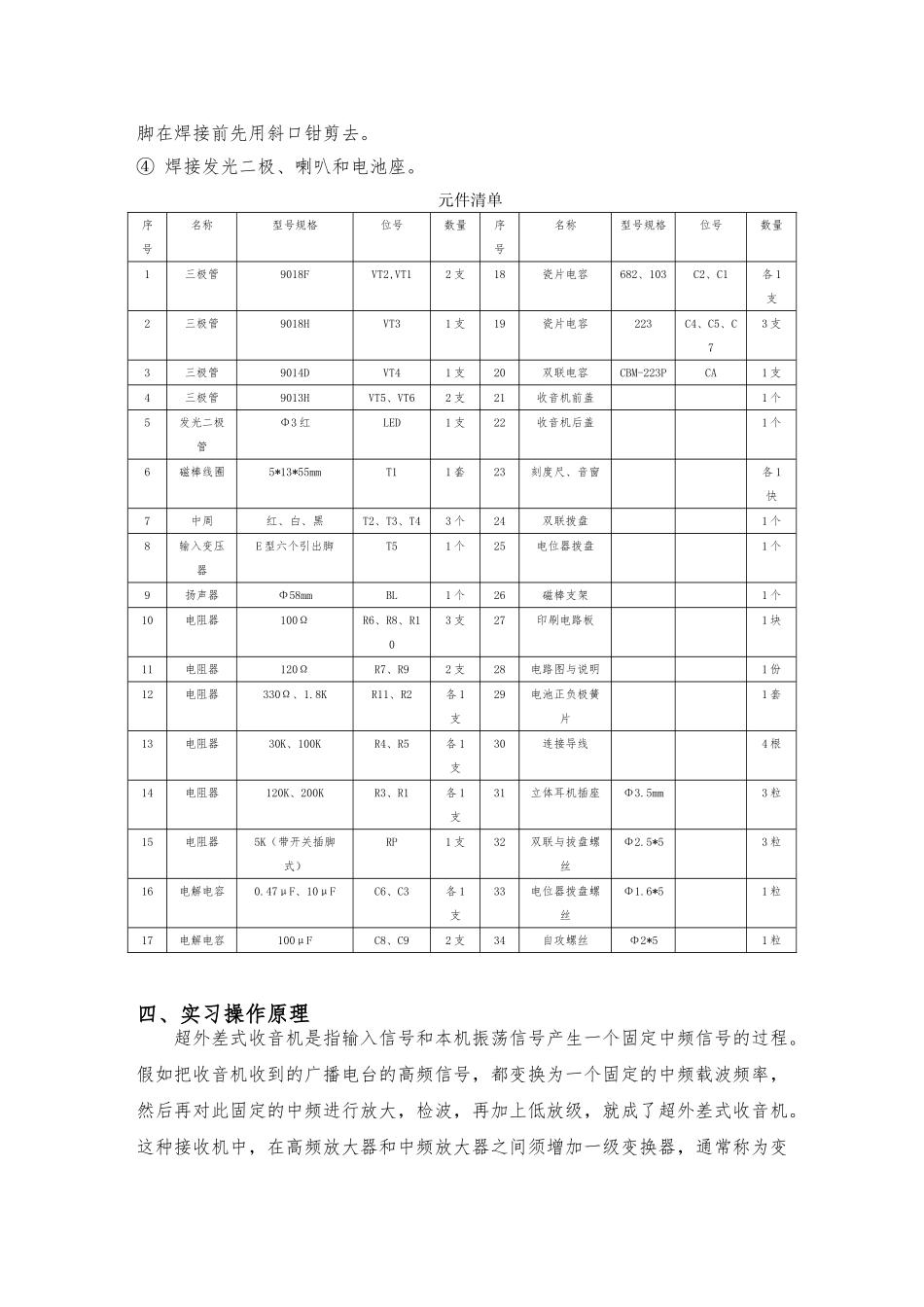

S66型袖珍收音机--实验报告_第3页
3/5
电子工艺实习报告实习题目:收音机 S66 型袖珍收音机 (原理、装配与调试)系 别: 电 气 系 专业班级: 电气 11-8 学 号: 1116303050 姓 名: 丁 航 一、实习目的1. 了解常用电子器件的类别、型号、规格、性能与其使用围(色环电阻的识别等),能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件,并且能够熟练使用万用表。2. 学习并掌握超外差收音机的工作原理。3. 熟悉手工焊锡的常用工具的使用与其维护与修理,基本掌握手工电烙铁的焊接技术,了解电子产品的焊接、提高动手能力。4. 在散件的组装过程中进一步学习电子技术。5. 熟悉超外差式收音机的工作原理 6. 掌握收音机的调试方法,能安装、调试出成品收音机二、实习器材1. 电烙铁、焊锡丝2. 螺丝刀、镊子、钳子等必备工具、万用表。3. S66 型袖珍收音机实验套件,五号电池两节。三、实习说明1. 元件说明 ① 中频变压器(以下简称中周)三只为一套,其接线图见印制板图。T2 为振荡线圈的中周型号为 LF10(红色)、T3 为第一级中放用的中周(白色)、T4 为第二季中放的中周(黑色)。中周外壳初期屏蔽作用外,还起导线的作用,所以中周外壳必须可靠地接地。② T5 为输入变压器,线圈骨架上有凸点标记为初级,印制板上也有圆点作为标记,器接线图在印制板上可以很明显的看出,安装时不要装反(还可以配合万用表测量进行分辨)。③ 三极管 VT5、VT6 为 9013 属于中功率三极管放大倍数大约为 180。9014 为低频功放,放大倍数约等于 250,9018 适合于高频功放,放大倍数约为 120。④ 电路原理图中所标称的元件参数为参考值,如与实际给出的元件参数有出入需自己灵活掌握。所有元件详细情况见元件清单。2.安装顺序 先装低矮和耐热元件,然后再装大元件,最后再装怕热元件。① 电阻的安装:先将阻值识别号,可以采纳紧贴式和立式。我门要按 R 1——R11 的顺序焊接,以免漏掉电阻,焊接完电阻之后我门需要用万用表检验一下各电阻是否还和以前得值是一样(检验是否有虚焊)。② 电容和三极管的安装:先焊接瓷介电容,要注意上面得读数,紧接这就是焊电解电容了,特别要注意长脚是"+"极,短脚是"—"极。,剪脚长度是适中,电解电容紧贴线路板立式安装焊接,太高会影响后盖的安装。③ 由于调谐用的双连拨盘时离电路板很近,所以在它的圆周的高处部分的元件脚在焊接前先用斜口钳剪去。④ 焊接发光二极、喇叭和电池座。元件清单序...
