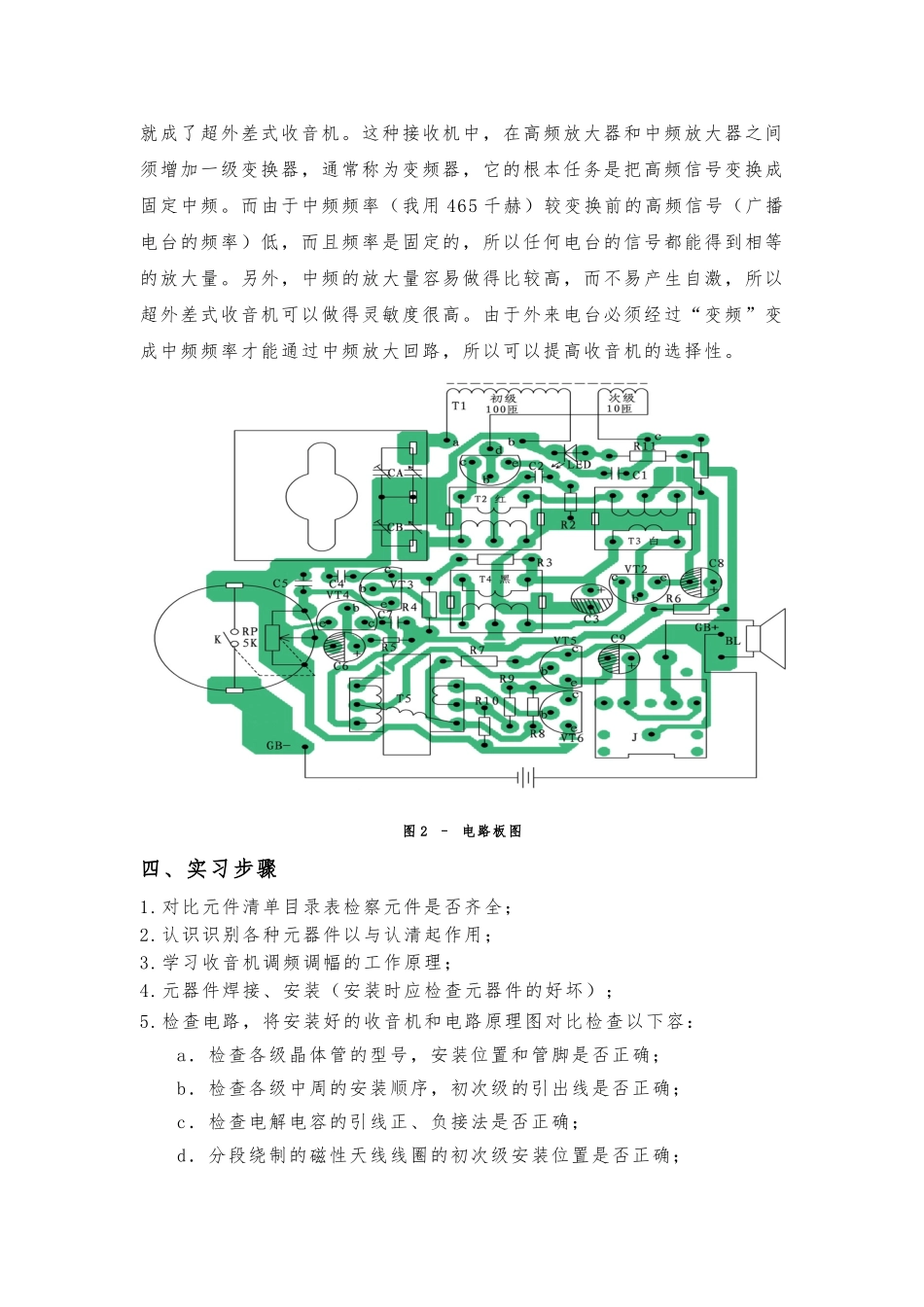

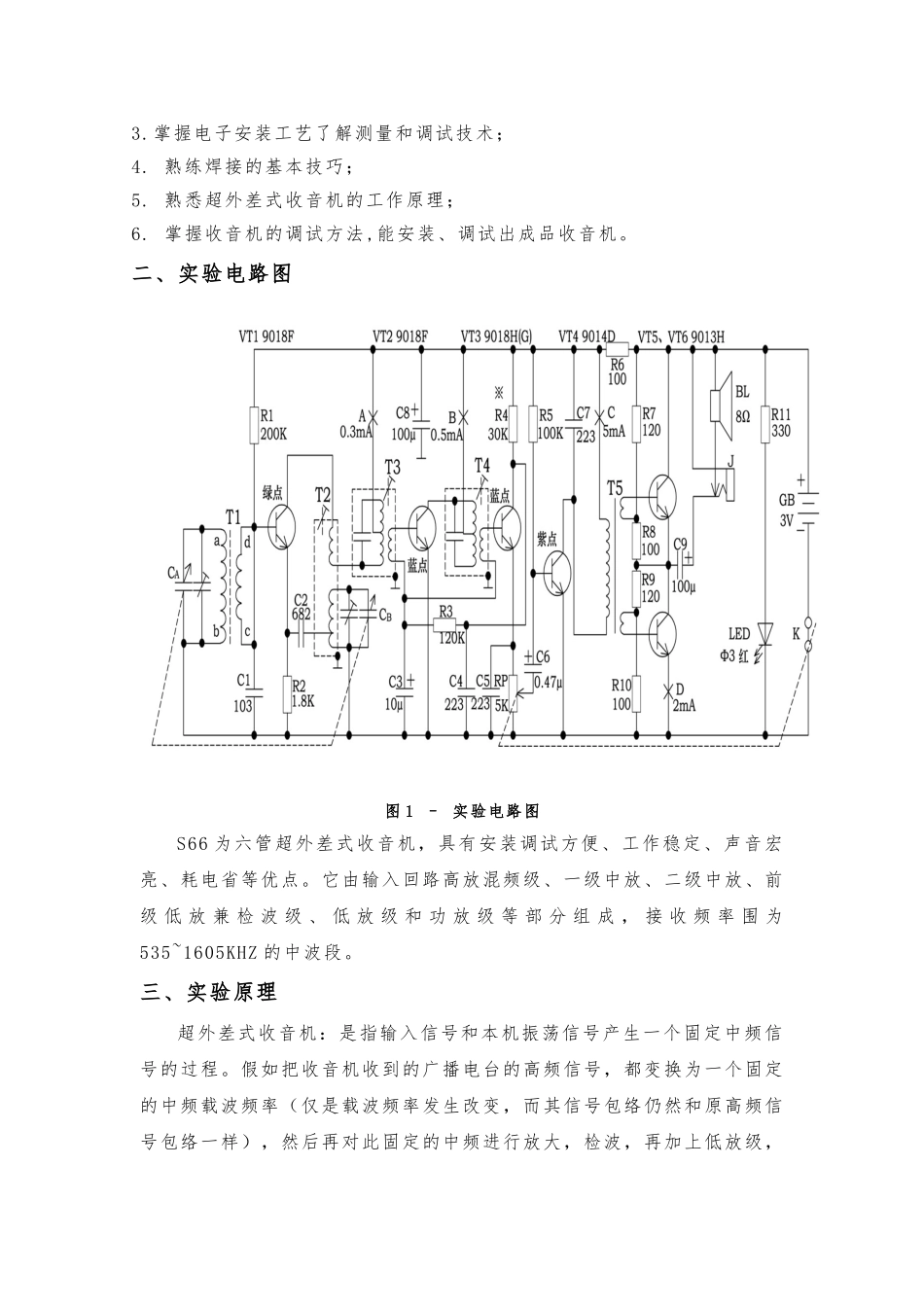

收音机制作实训报告姓名： 轶男 学号： 1516353011 专业： 计算机科学与技术专升本年级：15 级计科专升本 时间： 2024 年 12 月 25 日 一、实验目的1.熟悉电阻、电容、电感线圈、中周、变压器、二极管、三极管、电位器、耳机插座、喇叭等电子元件；2.在散件的组装过程中进一步学习电子技术；3.掌握电子安装工艺了解测量和调试技术；4. 熟练焊接的基本技巧；5. 熟悉超外差式收音机的工作原理；6. 掌握收音机的调试方法,能安装、调试出成品收音机。二、实验电路图图 1 – 实验电路图S66 为六管超外差式收音机，具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。它由输入回路高放混频级、一级中放、二级中放、前级 低 放 兼 检 波 级 、 低 放 级 和 功 放 级 等 部 分 组 成 ， 接 收 频 率 围 为535~1605KHZ 的中波段。三、实验原理超外差式收音机：是指输入信号和本机振荡信号产生一个固定中频信号的过程。假如把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，就成了超外差式收音机。这种接收机中，在高频放大器和中频放大器之间须增加一级变换器，通常称为变频器，它的根本任务是把高频信号变换成固定中频。而由于中频频率（我用 465 千赫）较变换前的高频信号（广播电台的频率）低，而且频率是固定的，所以任何电台的信号都能得到相等的放大量。另外，中频的放大量容易做得比较高，而不易产生自激，所以超外差式收音机可以做得灵敏度很高。由于外来电台必须经过“变频”变成中频频率才能通过中频放大回路，所以可以提高收音机的选择性。图 2 – 电路板图四、实习步骤1.对比元件清单目录表检察元件是否齐全；2.认识识别各种元器件以与认清起作用；3.学习收音机调频调幅的工作原理；4.元器件焊接、安装（安装时应检查元器件的好坏）；5.检查电路，将安装好的收音机和电路原理图对比检查以下容：a．检查各级晶体管的型号，安装位置和管脚是否正确；b．检查各级中周的安装顺序，初次级的引出线是否正确；c．检查电解电容的引线正、负接法是否正确；d．分段绕制的磁性天线线圈的初次级安装位置是否正确；6.作一些基本的调试；7.把应该固定的地方牢固的封住；8.把焊接好的电路板与外壳组装；9.检查验收。以上检查无误后，方能接通 4.5 伏电源。五...
