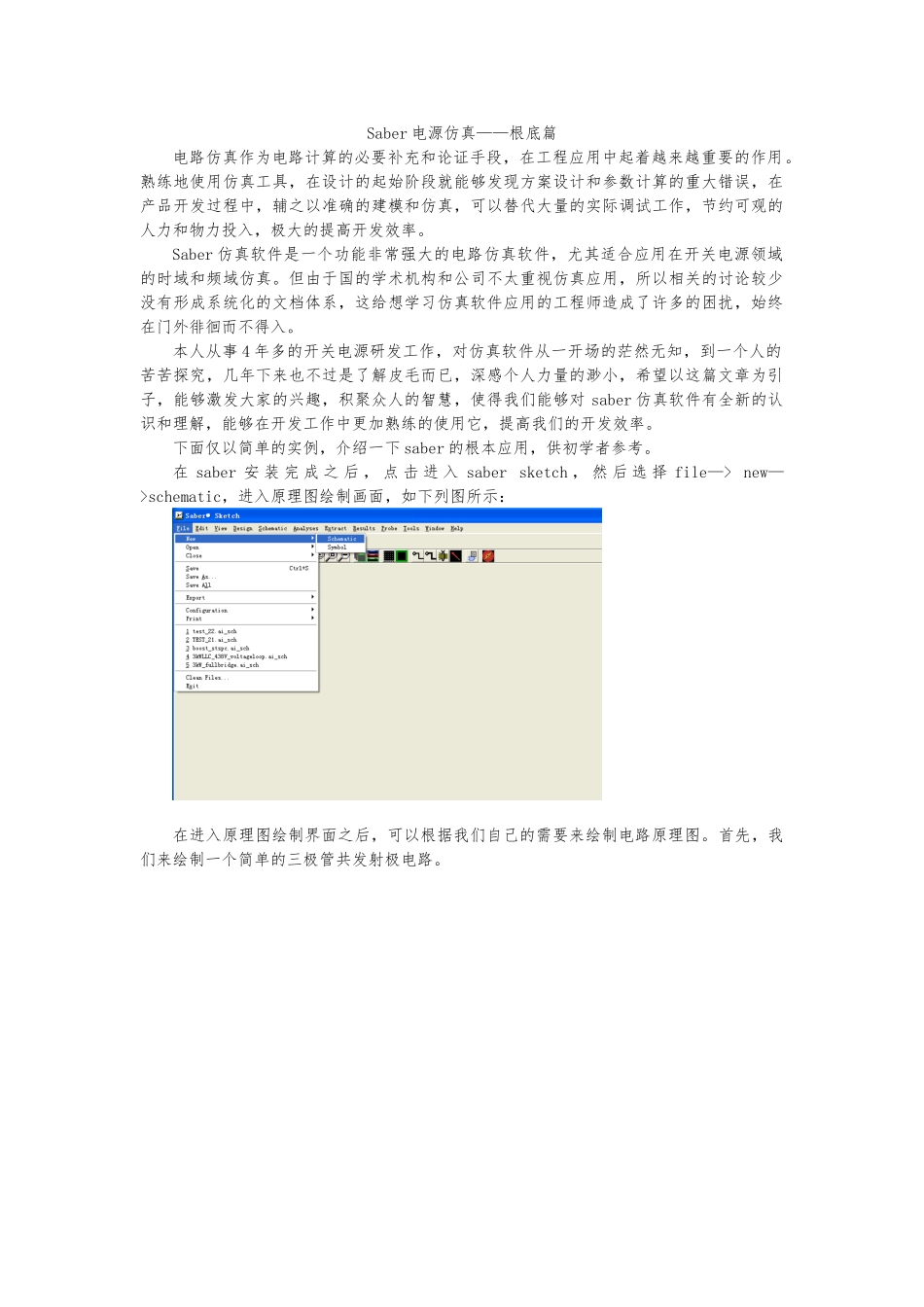

Saber电源仿真--基础篇[_第1页
1/13

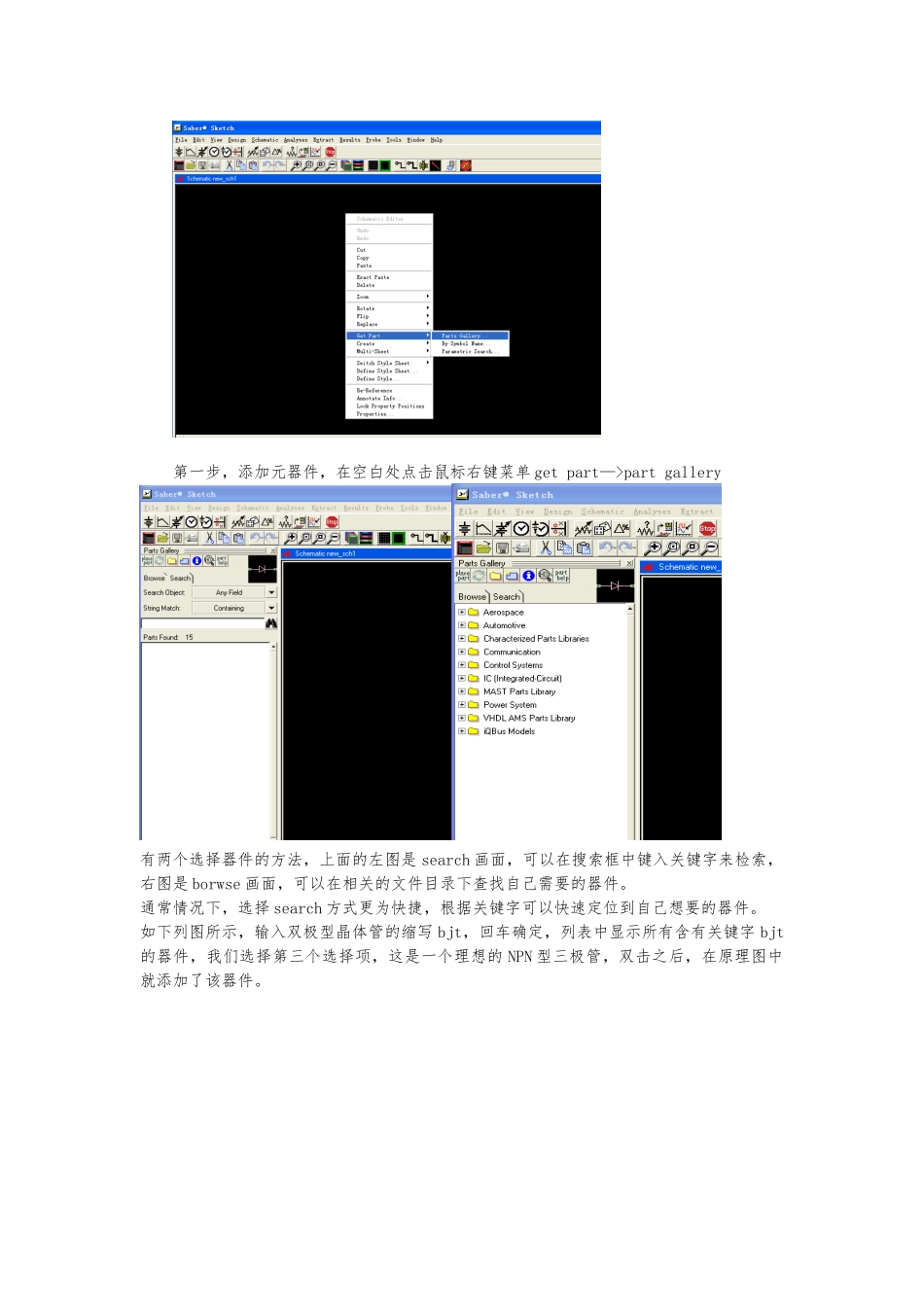

Saber电源仿真--基础篇[_第2页
2/13

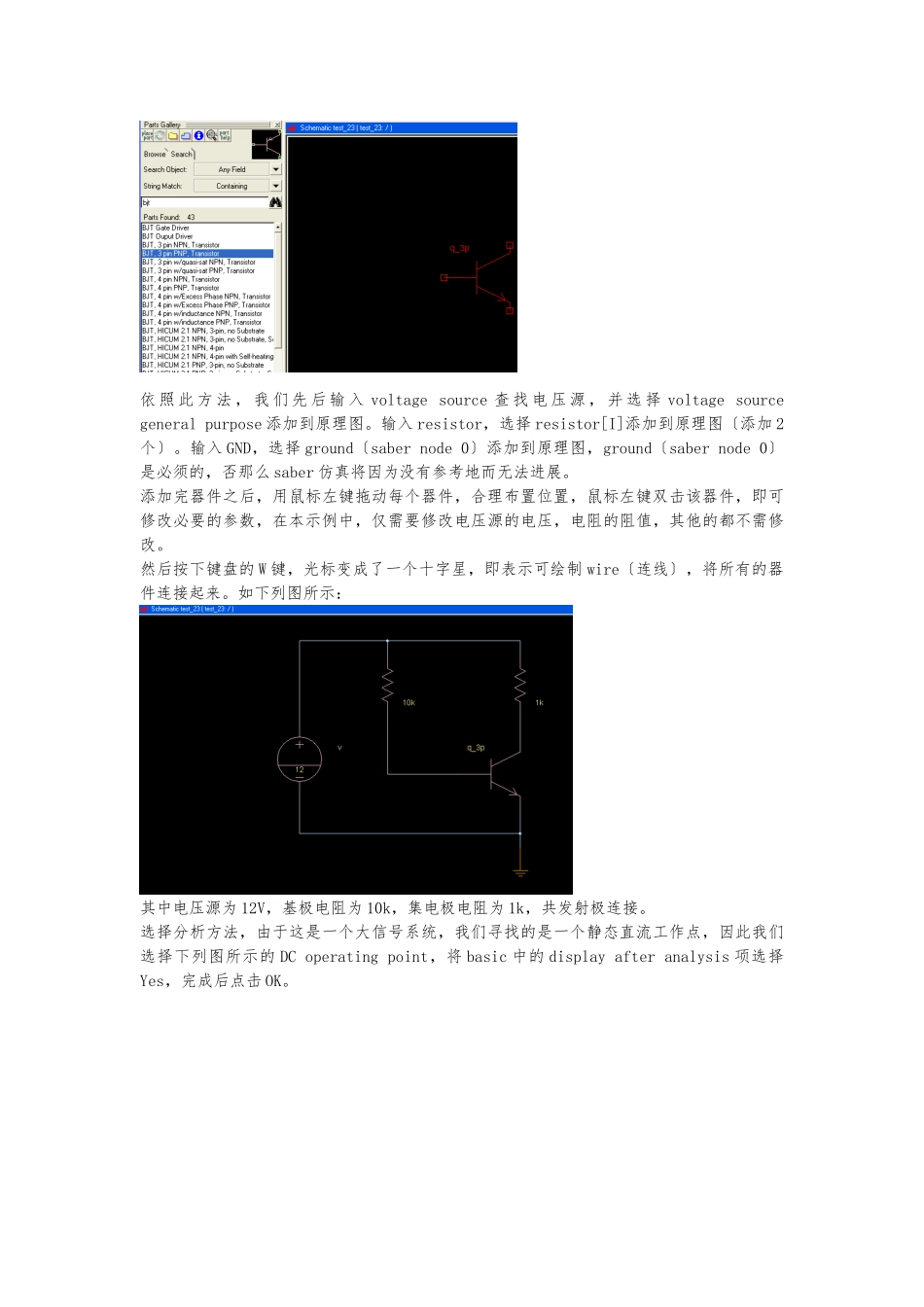

Saber电源仿真--基础篇[_第3页
3/13
Saber 电源仿真——根底篇电路仿真作为电路计算的必要补充和论证手段,在工程应用中起着越来越重要的作用。熟练地使用仿真工具,在设计的起始阶段就能够发现方案设计和参数计算的重大错误,在产品开发过程中,辅之以准确的建模和仿真,可以替代大量的实际调试工作,节约可观的人力和物力投入,极大的提高开发效率。Saber 仿真软件是一个功能非常强大的电路仿真软件,尤其适合应用在开关电源领域的时域和频域仿真。但由于国的学术机构和公司不太重视仿真应用,所以相关的讨论较少没有形成系统化的文档体系,这给想学习仿真软件应用的工程师造成了许多的困扰,始终在门外徘徊而不得入。本人从事 4 年多的开关电源研发工作,对仿真软件从一开场的茫然无知,到一个人的苦苦探究,几年下来也不过是了解皮毛而已,深感个人力量的渺小,希望以这篇文章为引子,能够激发大家的兴趣,积聚众人的智慧,使得我们能够对 saber 仿真软件有全新的认识和理解,能够在开发工作中更加熟练的使用它,提高我们的开发效率。下面仅以简单的实例,介绍一下 saber 的根本应用,供初学者参考。在 saber 安 装 完 成 之 后 , 点 击 进 入 saber sketch , 然 后 选 择 file—> new—>schematic,进入原理图绘制画面,如下列图所示:在进入原理图绘制界面之后,可以根据我们自己的需要来绘制电路原理图。首先,我们来绘制一个简单的三极管共发射极电路。第一步,添加元器件,在空白处点击鼠标右键菜单 get part—>part gallery有两个选择器件的方法,上面的左图是 search 画面,可以在搜索框中键入关键字来检索,右图是 borwse 画面,可以在相关的文件目录下查找自己需要的器件。通常情况下,选择 search 方式更为快捷,根据关键字可以快速定位到自己想要的器件。如下列图所示,输入双极型晶体管的缩写 bjt,回车确定,列表中显示所有含有关键字 bjt的器件,我们选择第三个选择项,这是一个理想的 NPN 型三极管,双击之后,在原理图中就添加了该器件。依 照 此 方 法 , 我 们 先 后 输 入 voltage source 查 找 电 压 源 , 并 选 择 voltage source general purpose 添加到原理图。输入 resistor,选择 resistor[I]添加到原理图〔添加 2个〕。输入 GND,选择 ground〔saber node 0〕添加到原理图,ground〔saber node 0〕是必须的,否那么 saber 仿真将因为没有参考地而无法进展。添加完...
