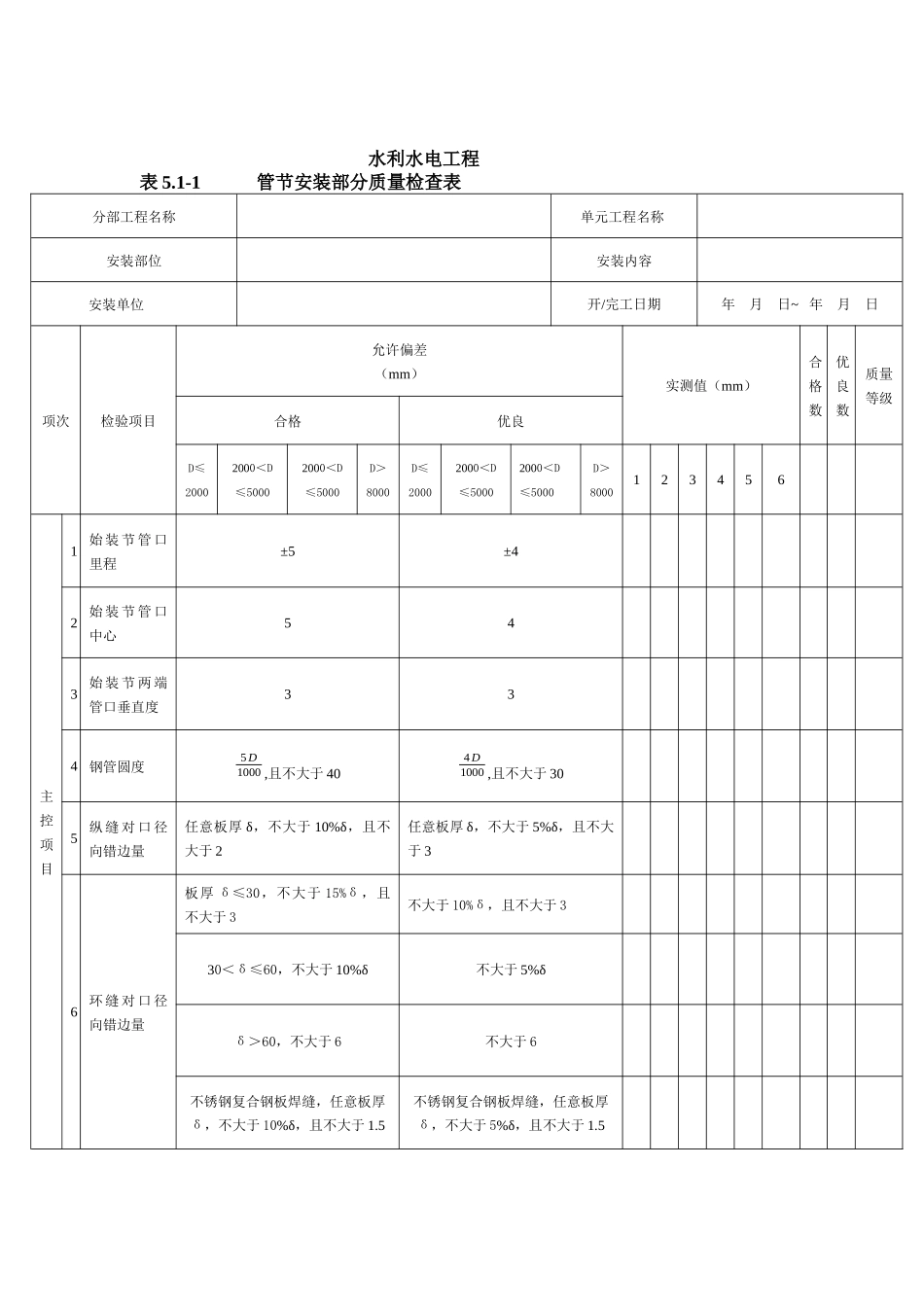

水利水电工程表 5.1 压力钢管单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年 月 日项次项 目主控项目（个）一般项目（个）合格数其中优良数合格数其中优良数1管节部分安装（见检查表）2焊缝外观质量检查表3焊缝内部质量检查表4水工金属结构表面防腐检查表5试运行效果 质量标准安装单位自评意见各项试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为 ，其中主控项目优良标准率为 ，单元工程安装质量验收评定等级为 。 （签字，加盖公章） 年 月 日监理单位意见各项试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为 ，其中主控项目优良标准率为 ，单元工程安装质量验收评定等级为 。 （签字，加盖公章） 年 月 日注 1：主控项目和一般项目中的合格数是指达到合格及以上质量标准的项目个数。注 2：检验项目优良标准率=（主控项目优良数+一般项目优良数）/检验项目总数×100%。 水利水电工程表 5.1-1 管节安装部分质量检查表分部工程名称单元工程名称安装部位安装内容安装单位开/完工日期年 月 日~ 年 月 日项次检验项目允许偏差（mm）实测值（mm）合格数优良数质量等级合格优良D≤20002000＜D≤50002000＜D≤5000D＞8000D≤20002000＜D≤50002000＜D≤5000D＞8000123456主控项目1始 装 节 管 口里程±5±42始 装 节 管 口中心543始 装 节 两 端管口垂直度334钢管圆度5 D1000 ,且不大于 404 D1000 ,且不大于 305纵 缝 对 口 径向错边量任意板厚 δ，不大于 10%δ，且不大于 2任意板厚 δ，不大于 5%δ，且不大于 36环 缝 对 口 径向错边量板厚 δ≤30，不大于 15%δ，且不大于 3不大于 10%δ，且不大于 330＜δ≤60，不大于 10%δ不大于 5%δδ＞60，不大于 6不大于 6不锈钢复合钢板焊缝，任意板厚δ，不大于 10%δ，且不大于 1.5不锈钢复合钢板焊缝，任意板厚δ，不大于 5%δ，且不大于 1.5 管节安装部分质量检查表 续表 5.1-1项次检验项目允许偏差（mm）实测值（mm）合格数优良数质量等级合格优良D≤20002000＜D≤50002000＜D≤5000D＞8000D≤20002000＜D≤50002000＜D≤5000D＞8000123456一般项目1与 蜗 壳 、 伸缩 节 、 蝴 蝶阀 、 球 阀 、岔 管 连 接 的管 节 及 弯 管起 点 的 管 口中...
