SMT贴片机操作与编程说明书+文召召

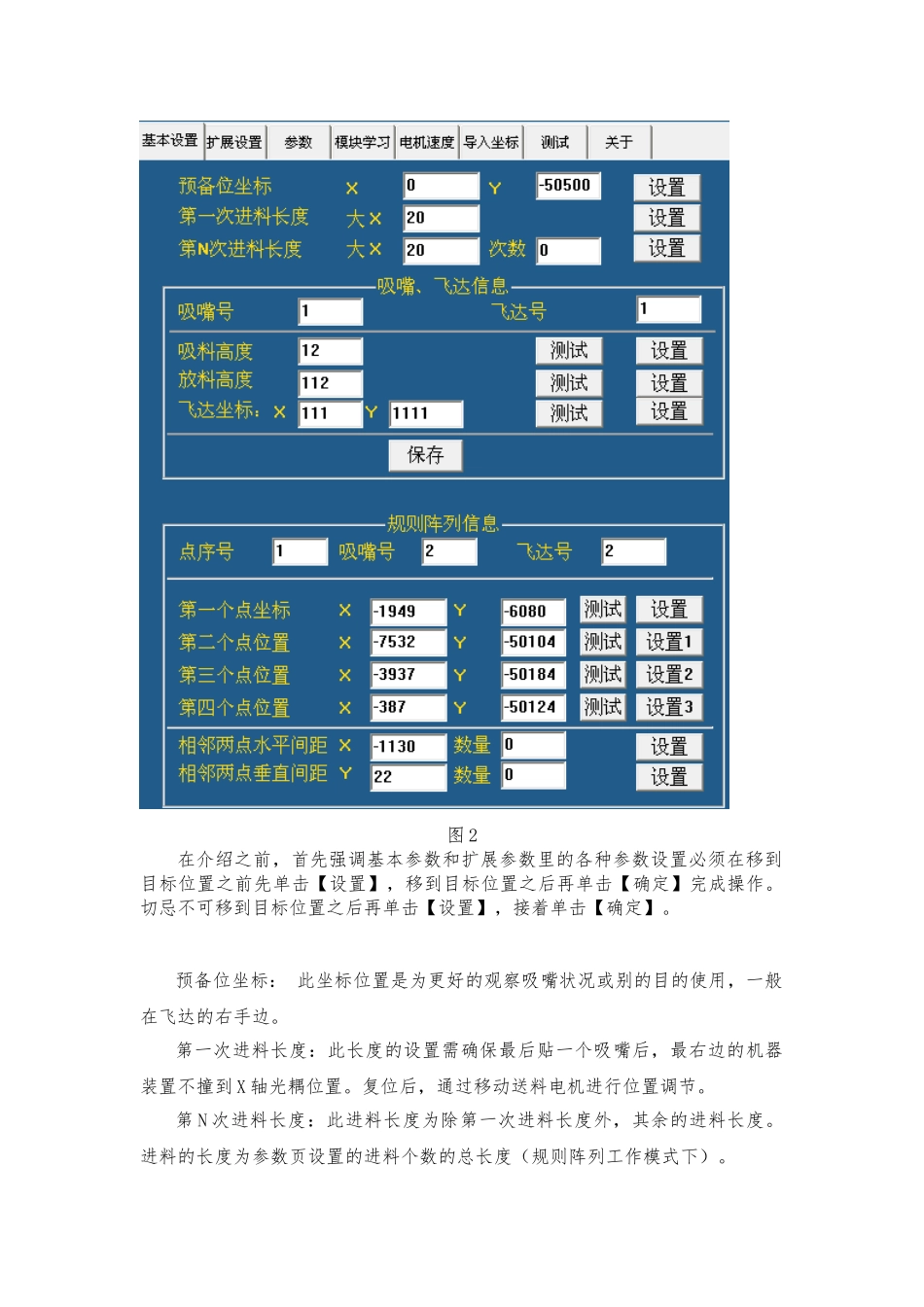

SMT 基本操作说明书，“鑫久盛”贴片机厂编写软件系统: 软件系统主界面如图 1图 1软件系统分为两大块，左边部分为操作界面，包括软件的启动、停止、电机移动等等，右边部分为参数设置、坐标设置、I/0 口测试及软件管理等等。软件设定 1、在不同的机型、不同的操作模式下，变灰的编辑框或设置框都是不需要操作或不能操作的。2、速度参数页里的参数出厂前已经调式到最佳状态，为保护机器更稳定的运行，用户不能擅自改变其速度参数。3、V5.1 以下的软件，软件工程数据的格式为.txt;V10.1 以上的软件，工程数据文件为.dot,坐标文件格式为.txt,坐标文件飞达等相关数据为.log。 把 V5.1 数据改为.dot 格式的文件，可使用到 V10.1 以上的软件。SMT 文件系统SMT 文件系统提供一种非常简单快捷的操作模式，跟 Window 的文件系统一样，用户可以进行复制、粘贴、删除、重命名文件等操作。文件系统里保存了系统的所有参数，文件系统又是独立的，因此用户可以通过管理不同的文件，载入不同的基板参数，从而省去的重复设置参数的时间。如图 1，在软件的左上角，单击【载入数据】，载入材料的参数数据，在文件名称栏里显示当前载入的文件名。修改好参数，单击【保存数据】，将保存系统所有的数据到当前文件；同时也可以选择了【另存为】，保存为另一个文件。文件系统的操作技巧：在重新做一个材料参数之前，把先前已存在的参数文件复制一份，命名为该材料的名称，然后再打开软件，载入该文件，从而达到快速制作参数的目的。电机移动电机移动主要是为后面的设置参数服务的，选择【×5】X 轴、Y 轴、Z 轴移动约 40μm，选择【×50】，移动约是 0.4mm, 【×500】则移动 4mm。快捷键：键盘的四个方向键，分别对应 X 轴 Y 轴的四个方向，Delete 和PgDnd 对应送料电机的两个方向，End 是切换速度。时间和速度时间是系统后台计算贴装所选吸嘴个数单个周期的时间，作为速度计算的参考参数。调式选项 调式选项主要是在参数设置和验证时使用。需要强调的是，在做吸料高度和放料高度之后一定的先复位 Z1 和 Z2 轴后再移动 X/Y 轴，否则可能会把吸嘴撞坏。警告：打开软件之后，必须先复位。停电并移动电机之后，必须要重启软件再复位 否则可能会出现撞击事故。手动模式手动模式包括【到吸料位】、【吸料】、【到工作位】、【放料】等选项，【单步运行】将重复实行以上操作。操作技巧：重复【到工作位】操作可以验证坐标设置的精确度...
