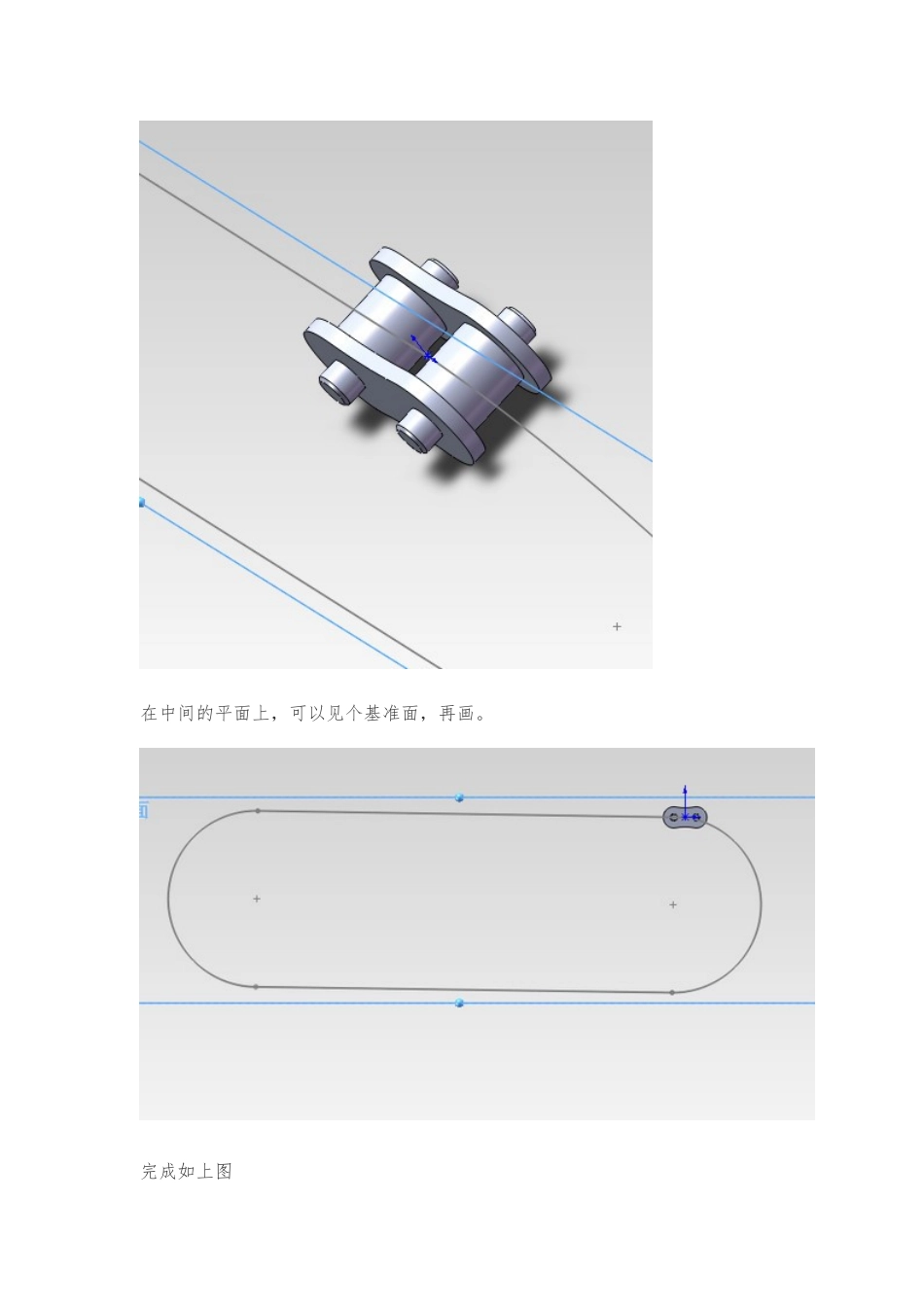

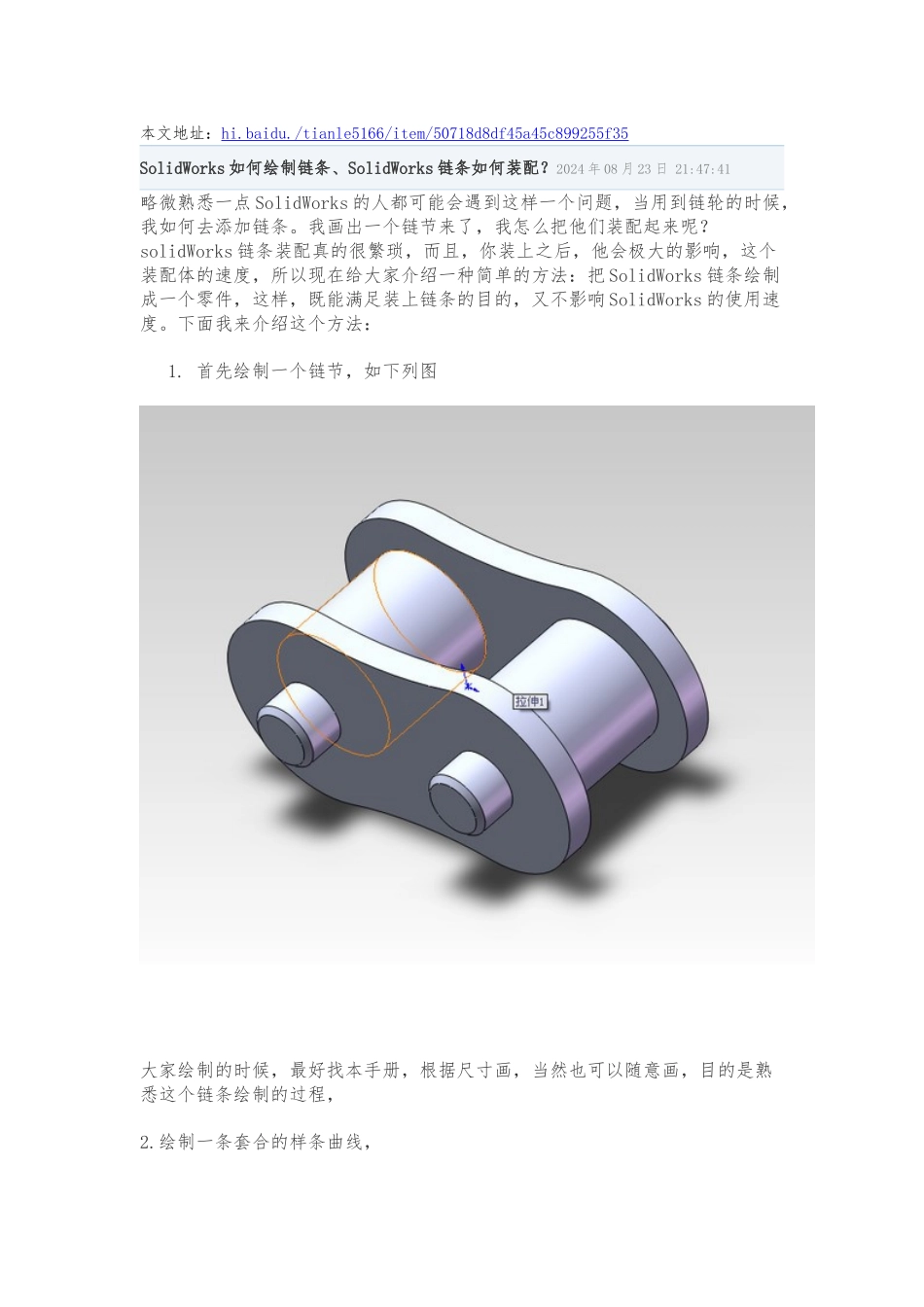

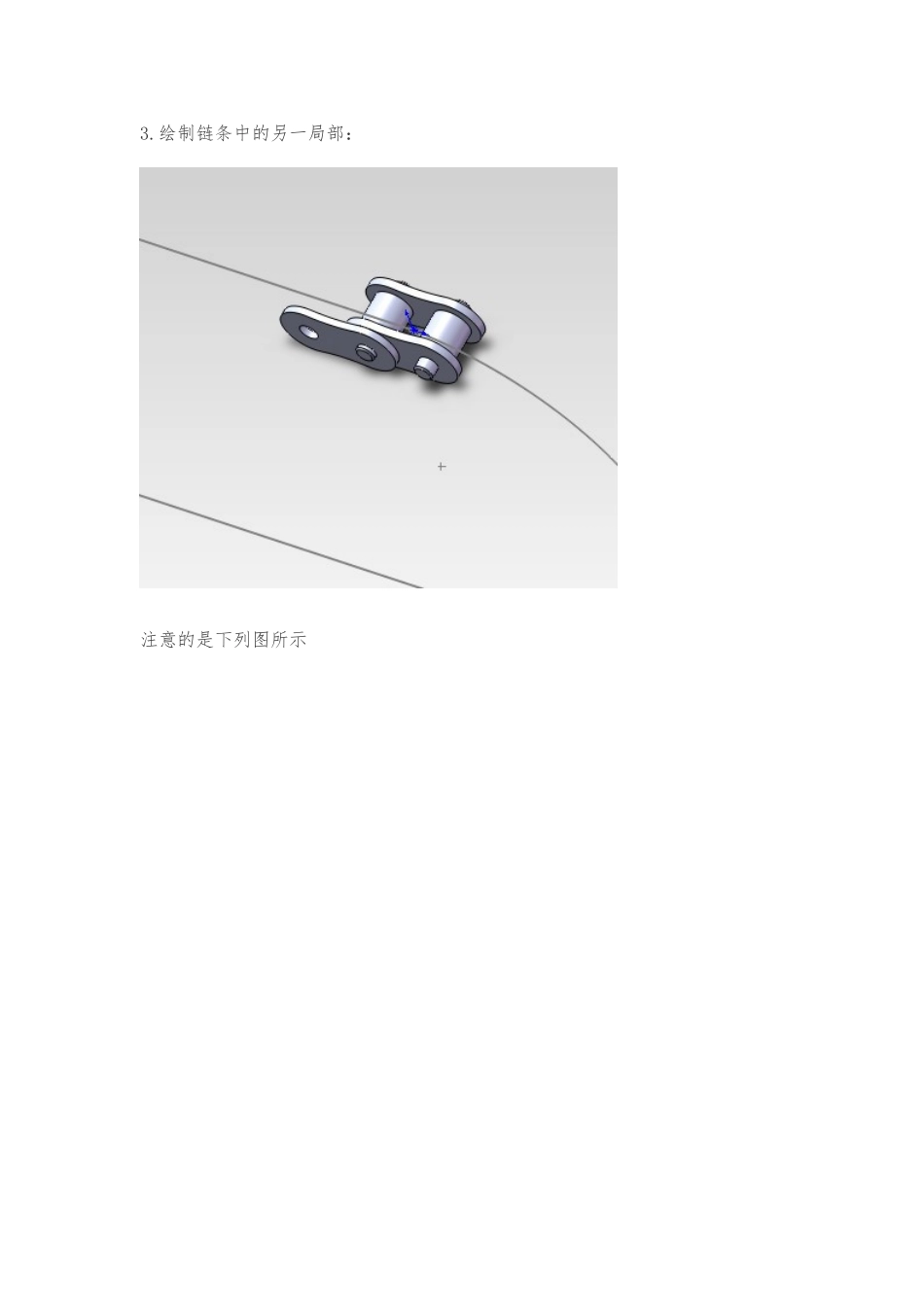

本文地址:hi.baidu./tianle5166/item/50718d8df45a45c899255f35SolidWorks 如何绘制链条、SolidWorks 链条如何装配?2024 年 08 月 23 日 21:47:41略微熟悉一点 SolidWorks 的人都可能会遇到这样一个问题,当用到链轮的时候,我如何去添加链条。我画出一个链节来了,我怎么把他们装配起来呢?solidWorks 链条装配真的很繁琐,而且,你装上之后,他会极大的影响,这个装配体的速度,所以现在给大家介绍一种简单的方法:把 SolidWorks 链条绘制成一个零件,这样,既能满足装上链条的目的,又不影响 SolidWorks 的使用速度。下面我来介绍这个方法: 1. 首先绘制一个链节,如下列图 大家绘制的时候,最好找本手册,根据尺寸画,当然也可以随意画,目的是熟悉这个链条绘制的过程,2.绘制一条套合的样条曲线,在中间的平面上,可以见个基准面,再画。完成如上图3.绘制链条中的另一局部:注意的是下列图所示这里不要合并结果,4.镜像〔注意:选择的是要镜像的实体〕5.好了目前为止准备工作已经做完了,剩下的就是完成链条的时候了。选取曲线阵列先一步选要阵列的实体〔特别注意,不是要阵列的特征〕点选实体的时候,用鼠标电机绘制的链,不要点击设计树上的容完成如下列图6.完成下一步阵列:方法同上 完成如下列图:7.最后完成:8.这里边有一个小缺陷:就是没有阵列好其实解决这一块儿很简单,你计算好链条的准确长度就 Ok 了。记住这种方法,比什么都要强。这种方法比装配要好,唯一的缺陷是这种不会动,你要知道,你装起来的链条也不一定能动得起来,不信大家试试。他里边的约束很多,很繁琐。感大家对机械 CAD 主页的支持,我是主页君湛蓝,欢送大家加机械 CAD 沟通群221715862 〔autoCAD 技术沟通〕 19873148(机械绘图技术沟通),主页君的QQ1065518766人人网 CAD 俱乐部小组 xiaozu.renren./xiaozu/20267090?home 可以分享资料。人人网机械 CAD 主页:page.renren./601089227?id=601089227 可以沟通 CAD知识。
