TEC2000智能执行机构

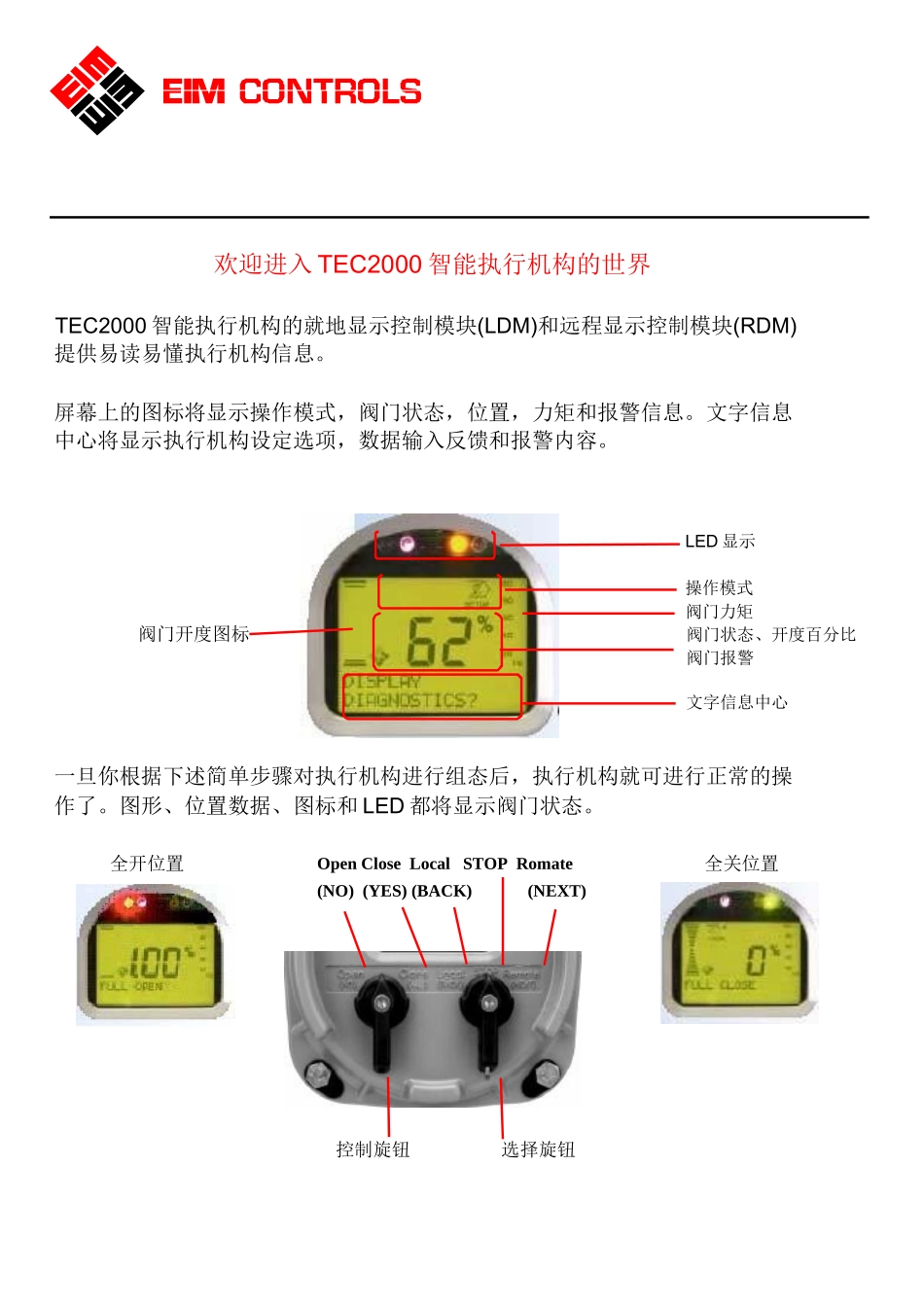

TEC2000智能执行机构_第1页
1/6

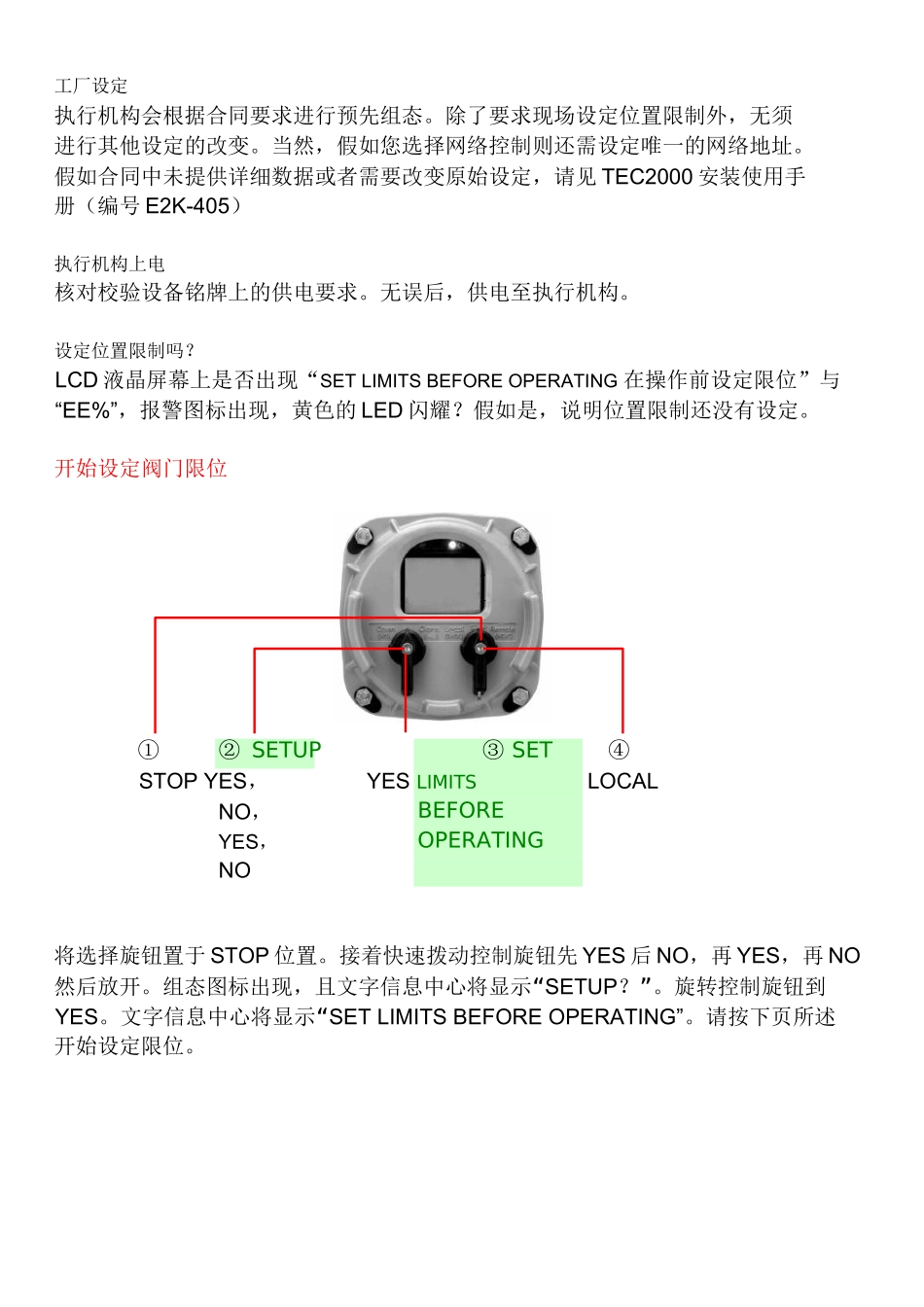

TEC2000智能执行机构_第2页
2/6

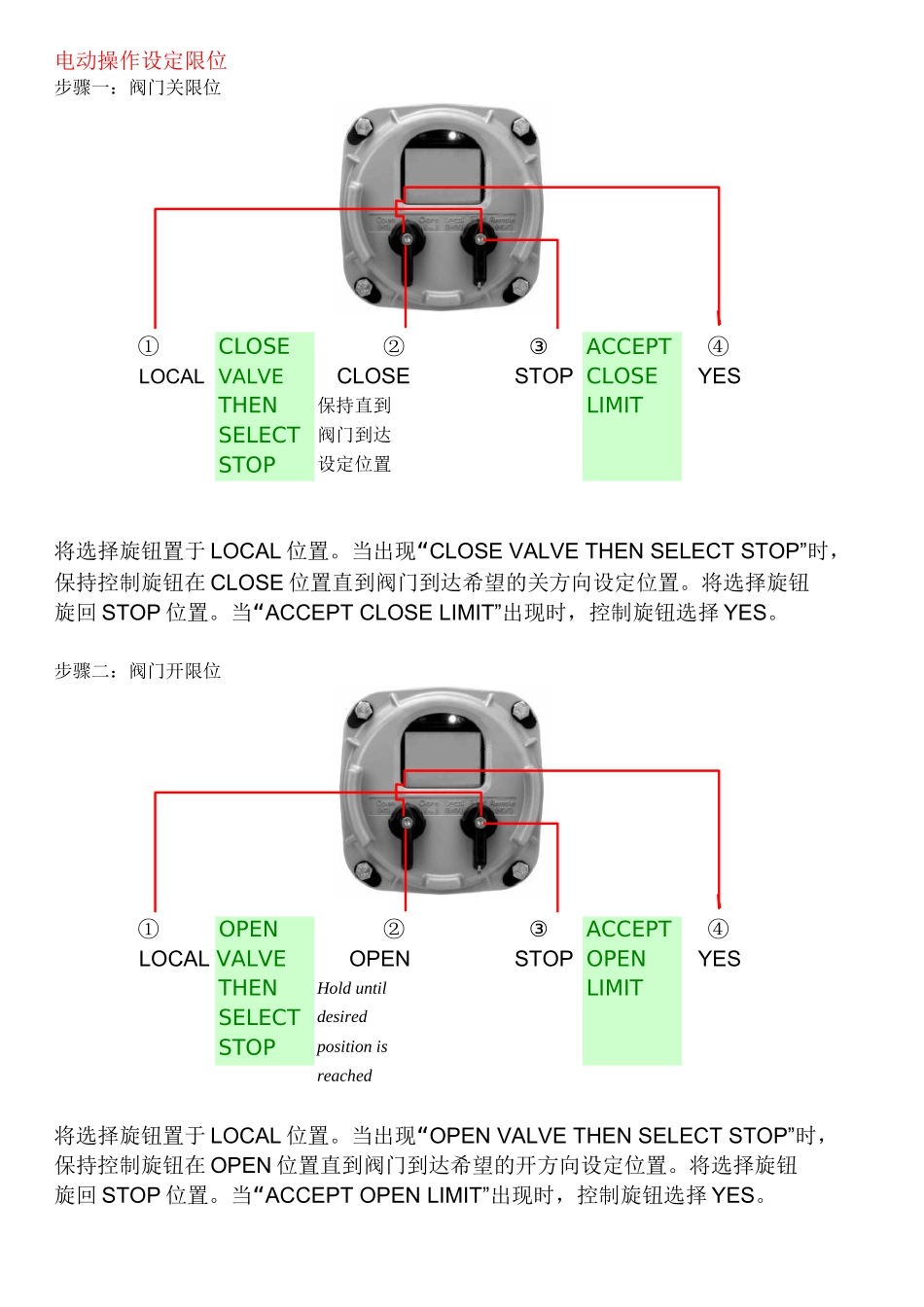

TEC2000智能执行机构_第3页
3/6
欢迎进入 TEC2000 智能执行机构的世界TEC2000 智能执行机构的就地显示控制模块(LDM)和远程显示控制模块(RDM)提供易读易懂执行机构信息。屏幕上的图标将显示操作模式,阀门状态,位置,力矩和报警信息。文字信息中心将显示执行机构设定选项,数据输入反馈和报警内容。LED 显示操作模式阀门力矩阀门开度图标阀门状态、开度百分比阀门报警文字信息中心一旦你根据下述简单步骤对执行机构进行组态后,执行机构就可进行正常的操作了。图形、位置数据、图标和 LED 都将显示阀门状态。 全开位置Open Close Local STOP Romate(NO) (YES) (BACK) (NEXT) 控制旋钮选择旋钮 全关位置工厂设定执行机构会根据合同要求进行预先组态。除了要求现场设定位置限制外,无须进行其他设定的改变。当然,假如您选择网络控制则还需设定唯一的网络地址。假如合同中未提供详细数据或者需要改变原始设定,请见 TEC2000 安装使用手册(编号 E2K-405)执行机构上电核对校验设备铭牌上的供电要求。无误后,供电至执行机构。设定位置限制吗?LCD 液晶屏幕上是否出现“SET LIMITS BEFORE OPERATING 在操作前设定限位”与“EE%”,报警图标出现,黄色的 LED 闪耀?假如是,说明位置限制还没有设定。开始设定阀门限位①② SETUP ③ SET ④STOP YES,NO,YES,NOYES LIMITSBEFOREOPERATINGLOCAL将选择旋钮置于 STOP 位置。接着快速拨动控制旋钮先 YES 后 NO,再 YES,再 NO然后放开。组态图标出现,且文字信息中心将显示“SETUP?”。旋转控制旋钮到YES。文字信息中心将显示“SET LIMITS BEFORE OPERATING”。请按下页所述开始设定限位。电动操作设定限位步骤一:阀门关限位①CLOSELOCAL VALVETHENSELECTSTOP ② CLOSE保持直到阀门到达设定位置 ③ACCEPT STOP CLOSELIMIT ④ YES将选择旋钮置于 LOCAL 位置。当出现“CLOSE VALVE THEN SELECT STOP”时,保持控制旋钮在 CLOSE 位置直到阀门到达希望的关方向设定位置。将选择旋钮旋回 STOP 位置。当“ACCEPT CLOSE LIMIT”出现时,控制旋钮选择 YES。步骤二:阀门开限位①OPEN ② ③ACCEPT ④LOCAL VALVETHENSELECTSTOPOPENHold untildesiredposition isreached STOP OPENLIMIT YES将选择旋钮置于 LOCAL 位置。当出现“OPEN VALVE THEN SELECT STOP”时,保持控制旋钮在 OPEN 位置直到阀门到达希望的开方向设定位置。将选择旋钮旋回 STOP 位置。当“A...
