TECO-N310系列变频器参数设定说明

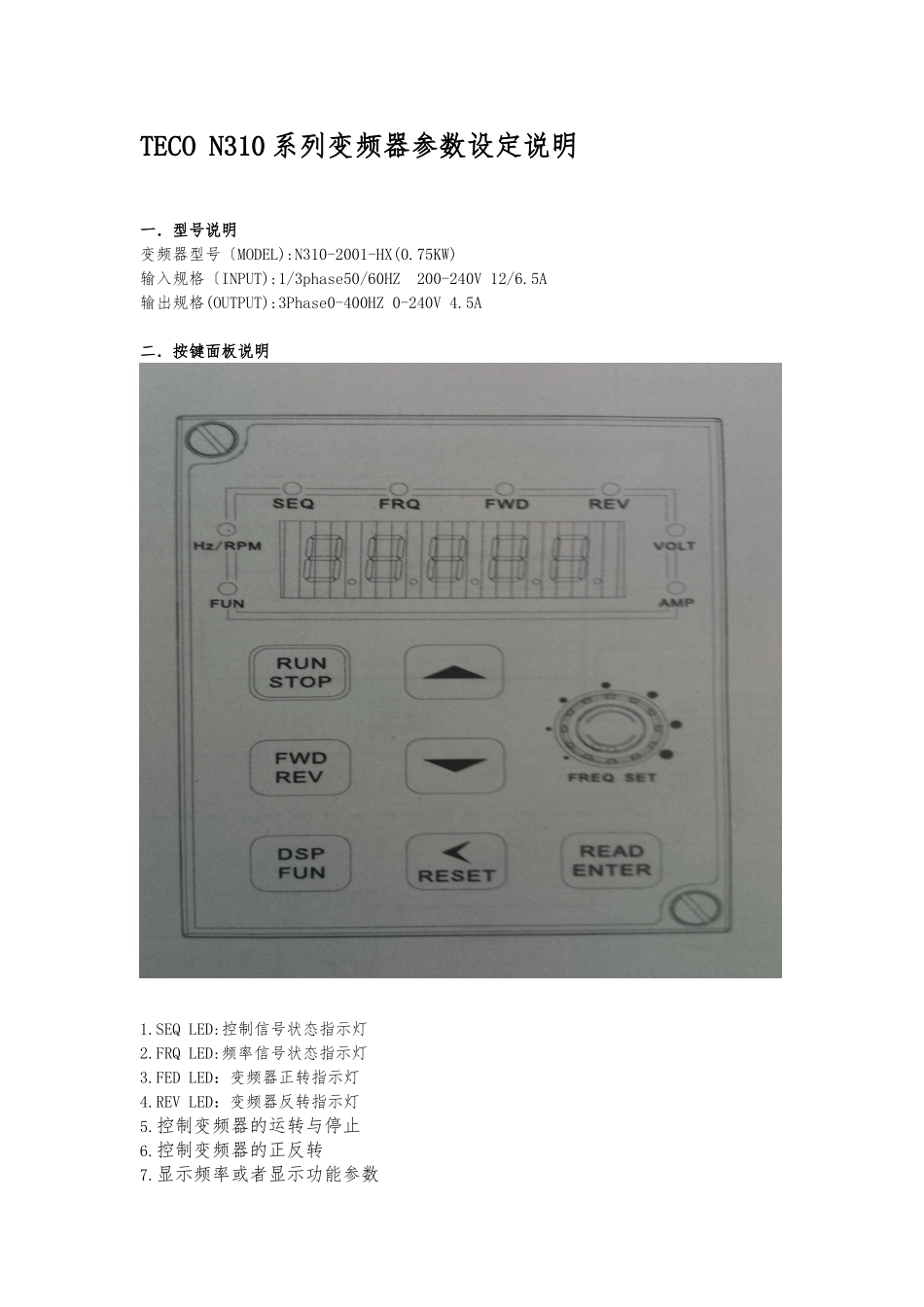

TECO-N310系列变频器参数设定说明_第1页
1/4
TECO-N310系列变频器参数设定说明_第2页
2/4

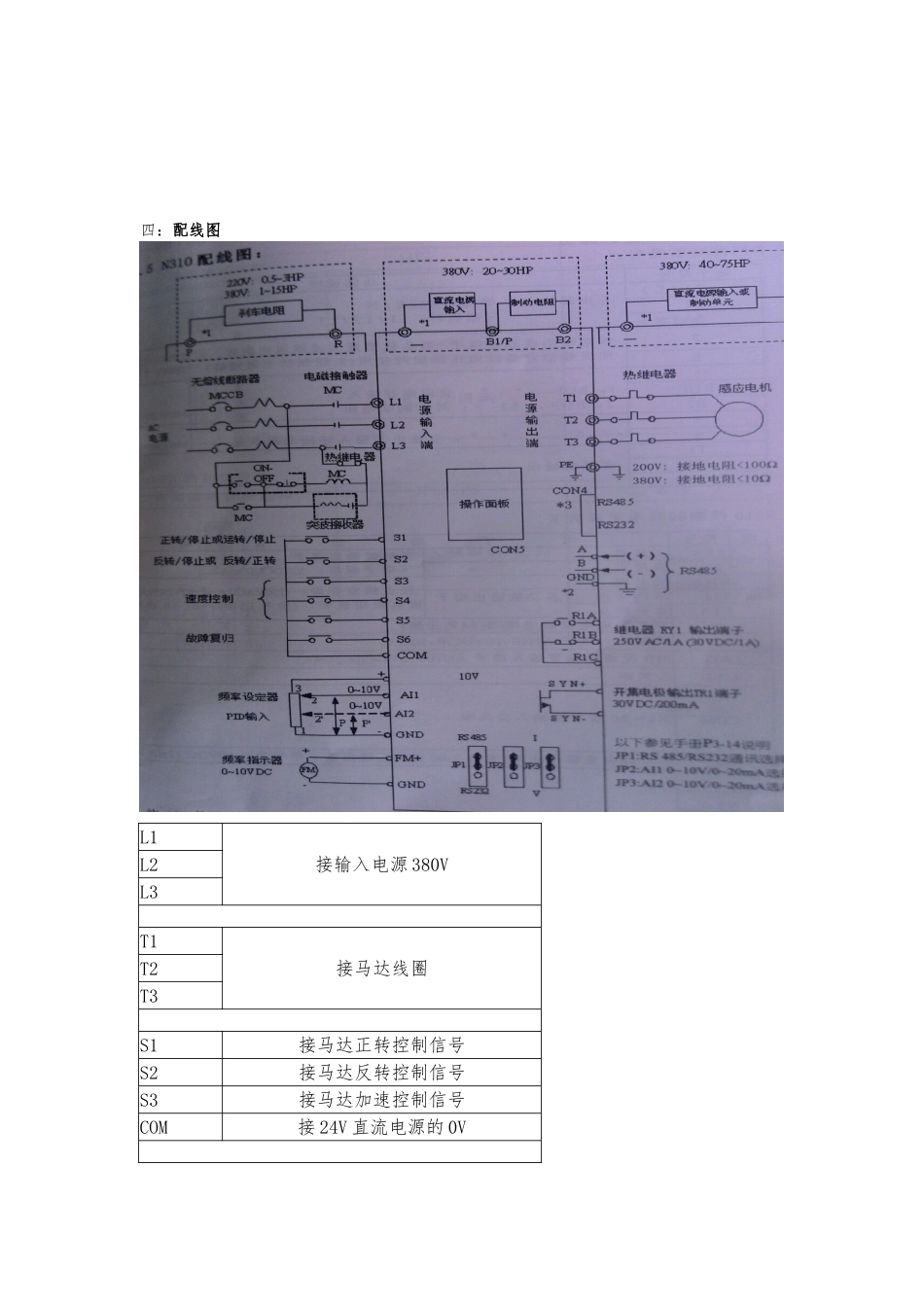

TECO-N310系列变频器参数设定说明_第3页
3/4
TECO N310 系列变频器参数设定说明一.型号说明变频器型号〔MODEL):N310-2001-HX(0.75KW)输入规格〔INPUT):1/3phase50/60HZ 200-240V 12/6.5A输出规格(OUTPUT):3Phase0-400HZ 0-240V 4.5A二.按键面板说明1.SEQ LED:控制信号状态指示灯2.FRQ LED:频率信号状态指示灯3.FED LED:变频器正转指示灯4.REV LED:变频器反转指示灯5.控制变频器的运转与停止6.控制变频器的正反转7.显示频率或者显示功能参数8. 改变数值大小10.移位/当出现可手动复归错误时,按此键复归变频器11.参数确认输入12.速度调整三.根本参数设定根本参数设定功能代码 功能说明设定围00-03主命令来源选择100-07频率上限〔HZ)6000-08频率上限〔HZ)500-09加速时间 1〔秒〕100-10减速时间 1〔秒〕000-11外部端子运转模式001-00端子 S1 功能设定001-01端子 S2 功能设定201-02端子 S3 功能设定301-09继电器 RY10四:配线图L1接输入电源 380VL2L3T1接马达线圈T2T3S1接马达正转控制信号S2接马达反转控制信号S3接马达加速控制信号COM接 24V 直流电源的 0VC接 24V 直流电源的 0VA接马达刹车电源控制继电器线圈
