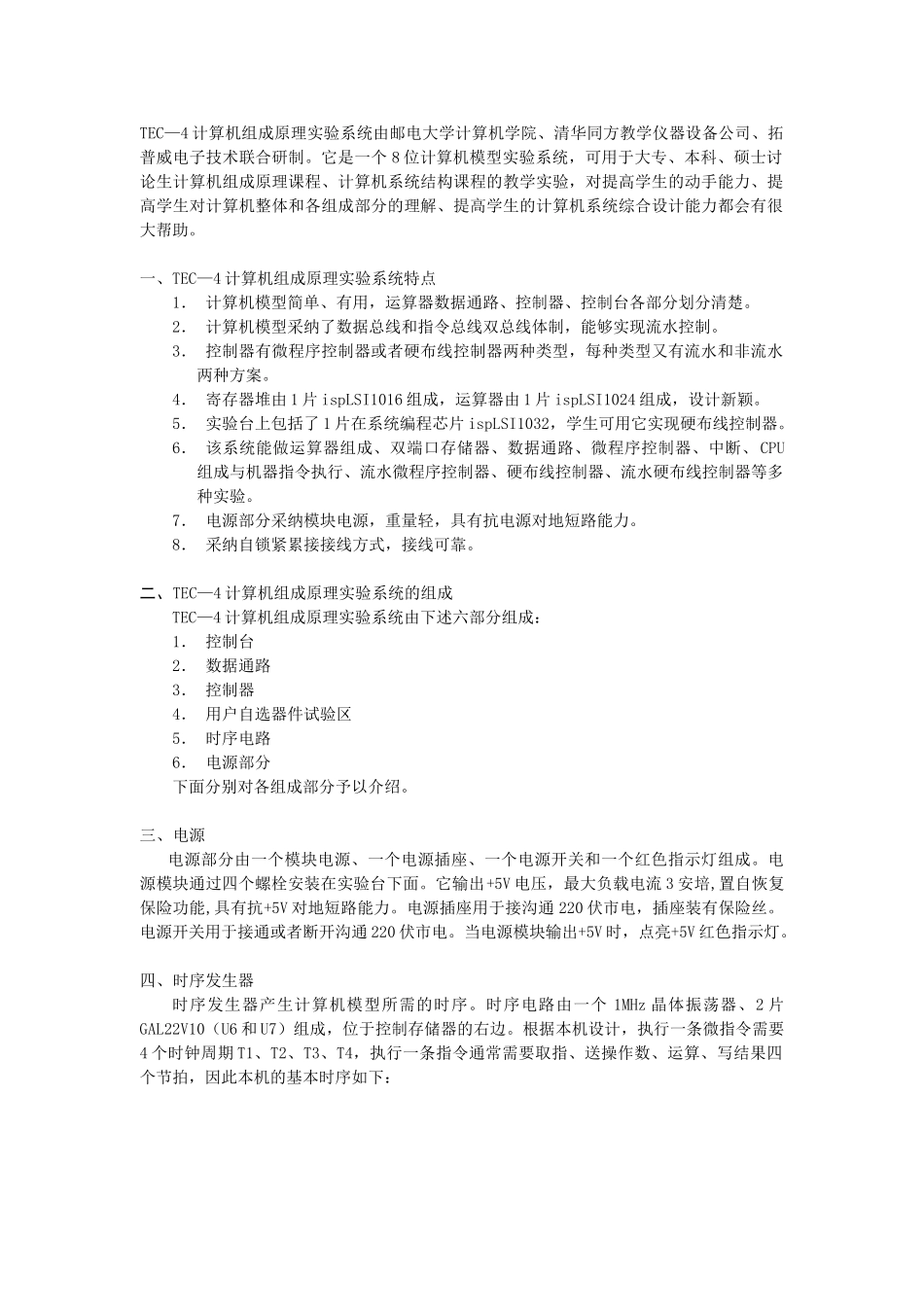

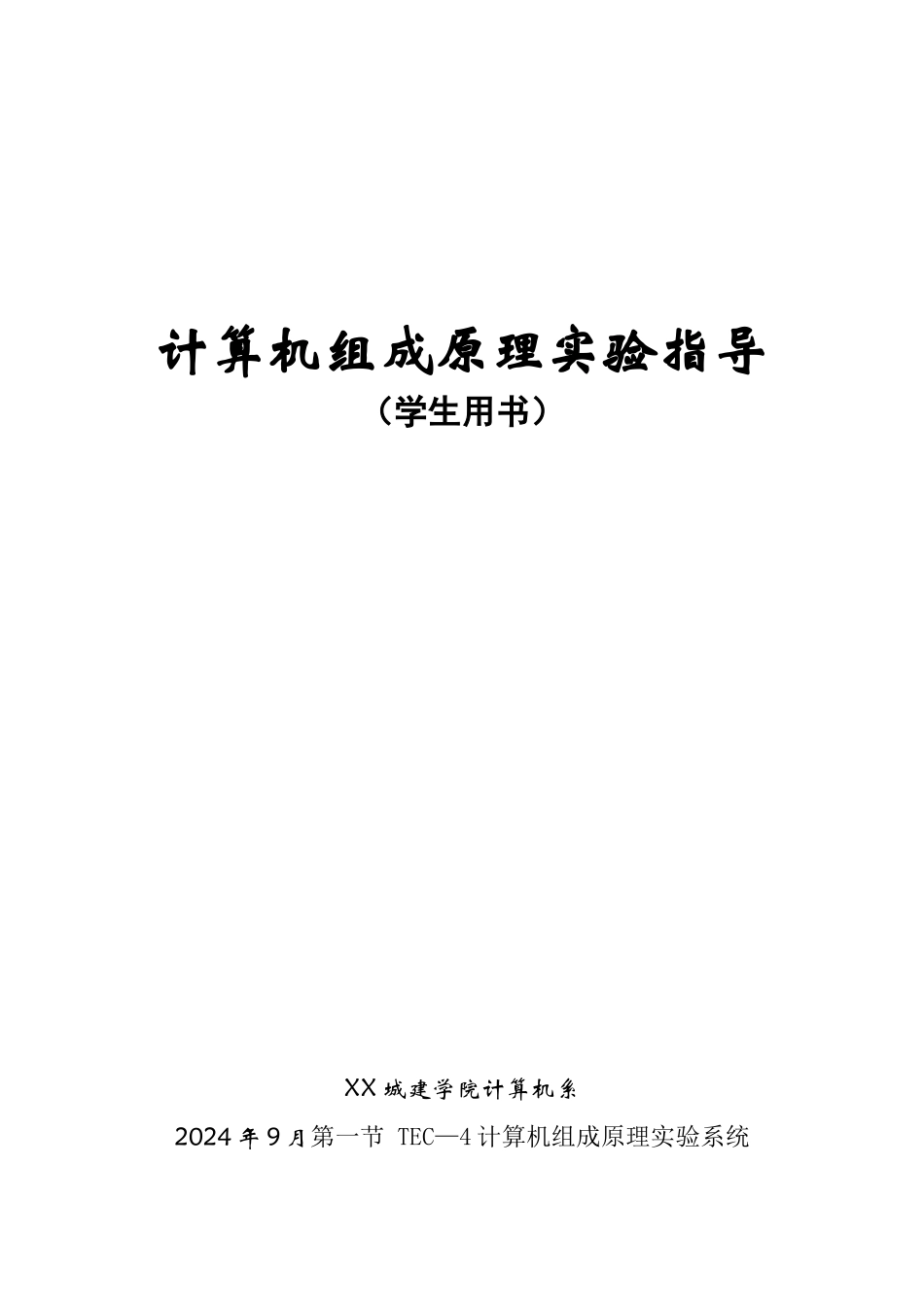

计算机组成原理实验指导（学生用书）XX 城建学院计算机系2024 年 9 月第一节 TEC—4 计算机组成原理实验系统TEC—4 计算机组成原理实验系统由邮电大学计算机学院、清华同方教学仪器设备公司、拓普威电子技术联合研制。它是一个 8 位计算机模型实验系统，可用于大专、本科、硕士讨论生计算机组成原理课程、计算机系统结构课程的教学实验，对提高学生的动手能力、提高学生对计算机整体和各组成部分的理解、提高学生的计算机系统综合设计能力都会有很大帮助。一、TEC—4 计算机组成原理实验系统特点1． 计算机模型简单、有用，运算器数据通路、控制器、控制台各部分划分清楚。2． 计算机模型采纳了数据总线和指令总线双总线体制，能够实现流水控制。3． 控制器有微程序控制器或者硬布线控制器两种类型，每种类型又有流水和非流水两种方案。4． 寄存器堆由 1 片 ispLSI1016 组成，运算器由 1 片 ispLSI1024 组成，设计新颖。5． 实验台上包括了 1 片在系统编程芯片 ispLSI1032，学生可用它实现硬布线控制器。6． 该系统能做运算器组成、双端口存储器、数据通路、微程序控制器、中断、CPU组成与机器指令执行、流水微程序控制器、硬布线控制器、流水硬布线控制器等多种实验。7． 电源部分采纳模块电源，重量轻，具有抗电源对地短路能力。8． 采纳自锁紧累接接线方式，接线可靠。二、TEC—4 计算机组成原理实验系统的组成TEC—4 计算机组成原理实验系统由下述六部分组成：1． 控制台2． 数据通路3． 控制器4． 用户自选器件试验区5． 时序电路6． 电源部分下面分别对各组成部分予以介绍。三、电源电源部分由一个模块电源、一个电源插座、一个电源开关和一个红色指示灯组成。电源模块通过四个螺栓安装在实验台下面。它输出+5V 电压，最大负载电流 3 安培,置自恢复保险功能,具有抗+5V 对地短路能力。电源插座用于接沟通 220 伏市电，插座装有保险丝。电源开关用于接通或者断开沟通 220 伏市电。当电源模块输出+5V 时，点亮+5V 红色指示灯。四、时序发生器时序发生器产生计算机模型所需的时序。时序电路由一个 1MHz 晶体振荡器、2 片GAL22V10（U6 和 U7）组成，位于控制存储器的右边。根据本机设计，执行一条微指令需要4 个时钟周期 T1、T2、T3、T4，执行一条指令通常需要取指、送操作数、运算、写结果四个节拍，因此本机的基本时序如下：图中，MF 是晶体振荡器产生的 1MHz 基本时钟，T1、T2、T3、...
